Заземление столба со счетчиком

Строительство дачи в СНТ. Часть 33 — Вводной щит на столбе

Пришло время для переделки вводного щита на столбе.
Для вех членов СНТ выделена мощность 4кВт. Не знаю с чем связано такое ограничение — вроде как повсеместно всем выделяют уже без проблем по 10-15кВт.
Как бы то ни было — сети у нас практически новые, проведены СИПом.

Я договорился об увеличении мощности в два раза. В результате по договору с Энергосбытом будет фигурировать ввод на одну фазу 8кВт.
Ввод в дом будет проложен кабелем ВВГнг 3х16 в технической ПНД трубе.
Заземление по системе TN-C-S.

Переделку вводного шкафа самостоятельно мне запретили мотивируя это тем, что щит не примут и эту переделку должен осуществлять электрик.

Для щита было приобретено:
— вводной автомат на 40А от легран
— селективное УЗО на 300мА от АВВ
— автомат на дом на 40А от АВВ
— автомат на 25А от АВВ для дополнительного щита на участке (для сварки и т.п.)
— распределительный блок РБП-95 для организации разветвления PEN
— клемма М10/10 для вывода провода заземления для кабеля, который будет впоследствии подключаться к автомату на 25А
— монтаж проводился проводом ПВ3 10 квадратов в двойной изоляции.

Счетчик остался прежний — Меркурий 200.02

Кабель для подключения на столбе был проложен заранее и ждал своего часа.
К столбу была подкопана траншея в которую и был уложен кабель. Сверху для защиты я уложил специальные плиты чтобы в будущем не пробить его ломом или лопатой.
Об этих плитах я рассказывал здесь.

На ПНД трубу я надел металлическую трубу, которую предварительно покрасил серым цветом.

В металлическом щите с помощью «сверчка» (приспособления для резки металла с помощью дрели) расширил отверстия для сальников.
С помощью ступенчатого сверла было сделано дополнительное отверстие для ввода кабеля СИП. Под него сальник не ставили — щит настолько не герметичен, что смысла особого в нем нет. Отверстие и гофру обработали чтобы кабель не был поврежден краями.

Схема щита на столбе получилась такой:

Поскольку три модуля использовались от АВВ, то для их соединения я взял обычную шину. Это позволило сделать монтаж компактным и не надо было возиться с кабелем для их соединения.
Единственное, что при использовании шины ввод кабеля в УЗО пришлось делать снизу, а не сверху. Но это не критично — можно делать и так.

Блок РБП-95 использовался для того, чтобы не рвать кабель PEN, а просто пропустить его насквозь срезав изоляцию.
Подключение земли делалось обжатым проводником провода ПВ3 16 квадратов.
Обжимали ручным гидравлическим прессом от КВТ ПГР-70.
Крепили болтами М8 прямо на распределительный блок РБП-95 — на фото видно крепление.

Поскольку щит использовался старый — тот что уже был ранее на столбе, то для внутреннего успокоения и от «пионеров» было решено сделать внутреннюю открывающуюся/закрывающуюся дверцу из дюрали.

Обрезок дюраллюминия у меня был, как и уголки, которые я с помощью заклепок прикрепил к внутренним боковым поверхностям шкафа отступив от края 2,5см.

Получилось что дверца находится чуть НАД автоматами, но это не препятствует их управлению.
Так получилось от того, что вводной кабель 3х16 настолько «дубовый», что дополнительно прижать его чтобы можно было опустить самодельную дверцу-пластрон ближе к автоматом не получилось.

Ну да не страшно.

Приклепанные уголки размером 20х40мм.
С левой стороны на уголок я перед его установкой в шкаф приклепал еще один уголок — чуть поменьше размером для того, чтобы нормально закрывался замок — чтобы язычок от замка плотненько подходил.

Вот на фото как раз видно как прикреплен второй уголок.

С правой стороны к уголку приклепал пару петель и к ним уже прикрепил дюралевую дверцу-пластрон:

Перед установкой уголков сдвинул счетчик вправо — поближе к вводному автомату, чтобы уголок слева не перекрывал дисплей счетчика.
Из блока РБП-95 вывел провод 10 квадратов на клемму М10/10 для подключения земли кабеля, который будет подключаться к автомату В25А.

В завершение приклеил наклейку:

Для повторного заземления вбил рядом со столбом уголок 63х63 на 2м и соединил его с имеющимся. История умалчивает о том на какую глубину забит старый уголок.
Соответственно крепления были перенесены на новый уголок.

Осталось сделать более менее нормальное крепление трубы к столбу и провести заземление дверцы щитка.

В дом кабель будет приходить в данный распределительный щиток:

И уже после него будет располагаться основной щит.

Впоследствии было сделано дополнительное заземление дверц шкафа — как основной, так и дополнительной.

Как установить щит учета на опоре, не нарушая правил

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации. Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя. Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность. Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии. Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S. По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Как сделать щит учета электроэнергии

В предыдущей статье я рассказывал о подводных камнях, которые могут вам встретиться при получении технических условий на присоединение электроэнергии. Одним из пунктов тех. условий гласит: «выполнить монтаж приемного устройства, в том числе приборов учета и аппаратов защиты, обеспечивающих контроль величины максимальной мощности». Если сказать простым языком, необходимо повесить на столб металлический ящик, в котором будет размещен счетчик и другое необходимое оборудование. О том, как сделать щит учета электроэнергии самостоятельно и какая схема щита учета электроэнергии, мы и поговорим в этой статье.

Из чего состоит узел учета электроэнергии на столбе

Щит учёта электроэнергии уличный для трёхфазного счётчика предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении 380 В (трехфазный)/ 220 В (однофазный). переменного тока с частотой 50 Гц.
Существует большое количество организаций, выполняющих эту работу. Цены, скажем прямо, кусаются. Поэтому, если у вас нет средств оплатить данную работу, попробуйте собрать уличный ящик для электросчетчика своими руками. Благо, все необходимое можно приобрести в специализированных магазинах. Далее я подробно расскажу как выглядит схема щита учета электроэнергии.

Ящик на столбе для приемного устройства

Прежде всего вам понадобится сам металлический ящик. При его покупке вы должны обратить внимание на следующие вещи:

• Степень защиты ящика должна быть IP54. Если сказать проще, по периметру дверцы ящика должно быть смонтировано резиновое уплотнение, предотвращающее попадание влаги.
• Размер ящика для 3 ф ввода 15 квт должен позволять разместить все необходимое оборудование. Чаще всего используют ящик размером 400х300х165.
• В ящике должно быть стеклянное окошко, для возможности снятия показаний счетчика.

Ящик должен иметь защитную панель от случайного контакта с токоведущими частями отходящей линии.

Счетчик учета электроэнергии

При выборе счетчика обратите внимание на следующие нюансы:

• счетчик должен быть указан в реестре счетчиков, допущенных к установке на территории России. Этот список можно посмотреть на сайте любой электросбытовой организации.
• сейчас применяется многотарифная система оплаты, поэтому выбирайте счетчик, способный учитывать не менее трех тарифов.
• счетчик лучше брать известных марок. Во-первых, это подтвержденное качество. Во-вторых, если он поломается вам будет легче его отремонтировать. В-третьих, у инженера, который будет принимать у вас работу, будет меньше поводов придраться.

В свой ящик я установил счетчик Меркурий 231 АТ-01.

Автоматический выключатель

В ящике необходимо установить два автоматических выключателя. Один перед счетчиком, другой после него. Параметры выключателя рассчитываются исходя из предоставляемой вам мощности. Формула, по которой рассчитывается автомат выглядит так: Ток (в Ампера) = выделенная мощность (в ваттах) / напряжение сети (в Вольтах). Если вам выделили мощность 5 Квт, то вам надо купить автомат: 5000 Вт / 220 В = 22,7А. Ближайший к этому значению автомат 25А.

Розетка для щита на столбе

Розетка не обязательное оборудование. Но если у вас нет пока дома, а строительные работы только предстоят, я бы вам порекомендовал ее установить. Это позволит строителям использовать электрический инструмент, не прибегая к производству переходников.

Нулевая рейка

В задачи нулевой рейки входит объединение всех нулевых кабелей, идущих от потребителей. При наличии в доме или в квартире заземления она также используется для коммутации жил заземления.

Каким проводом монтировать щит

Для коммутации оборудования в ящике необходимо подобрать провода, сечение которых соответствует выделенной мощности. Чтобы не рисовать формулу расчета, диаметр сечения проводов можно посмотреть в таблице ниже.

Как сделать заземление щита на столбе

Ящик необходимо заземлить. Для этого забейте в землю на глубину, не менее 1 м., рядом со столбом, металлическую полосу или уголок. Соедините ящик и полосу проводом, сечение которого, будет немного больше, чем у остальных проводов, например, 4 мм.

Все приборы необходимо собрать по схеме, приведенной ниже.

Схема щита учета электроэнергии 380в для частного дома 15 квт

Схема щита учета электроэнергии 380в для частного дома 15 квт достаточно проста. И если вы хотя бы немного разбираетесь в правилах подключения электроприборов, собрать ящик учета электроэнергии для вас будет не сложным.

Провода к клеммам счетчика необходимо подключить согласно схеме:

В итоге ваш ящик должен выглядеть вот так:

После сборки ящика его необходимо прикрепить на столб специальными хомутами. Обратите внимание, что высота крепления ящика на столбе должна быть 1.5-1.8 метров. Это делается для удобства проверки показаний счетчика контролирующими органами. Если места на столбе на этой высоте нет, то вам придется смонтировать ящик на выносной опоре.

Обратите внимание, что вам еще придется подсоединить к ящику провода, которыми в последствии он будет соединен с ЛЭП. Провод крепится к столбу и поднимается вверх, с таким расчетом, чтобы его можно было присоединить к действующей линии. Как правило этот провод прячут в гофрированную трубу, которая крепится к столбу обыкновенными пластиковыми хомутами. В качестве такого провода может быть использован СИП. Вам понадобится длинная лестница, чтобы залезть на столб.

Ну вот вроде бы и все. В заключении хочу вас предостеречь, если для вас схема щита учета электроэнергии сложна и вы не знаете как сделать щит учета электроэнергии качественно, обратитесь к специалистам. Лучше в ту же организацию, которая вам осуществляет технологическое присоединение. В следующей статье я расскажу как проложить электрический кабель своими руками.

Счетчик на столбе: цена, выбор, правила установки

Установка счетчика на улице облегчает контроль за расходом энергии потребителем со стороны энергосбытовой компании. Конечно же, при монтаже прибора учета за пределами дома должны быть соблюдены определенные нормативы. Помимо этого, нужно правильно выбрать необходимое для установки оборудования.

Боксы под приборы учета

Разумеется, использовать в бытовых условиях конструктивно сложные счетчики промышленного образца стоимостью до 40 тыс. рублей совершенно необязательно. Но не стоит устанавливать на улице и модель, предназначенную для применения внутри помещений. В частном секторе за пределами дома монтируется обычно особый счетчик на столбе, цена которого не слишком высока. Такие приборы отличаются прежде всего устойчивостью к колебаниям температур (от -40 до +40 градусов). Но стоят модели этого типа, конечно, немного дороже обычных. Для дополнительной защиты счетчиков также в обязательном порядке применяются специальные боксы.

Разновидностей щитков под уличные приборы учета электроэнергии существует несколько:

• боксы высокой установки;
• боксы с антивандальными качествами;
• дополненные внутренним боксом для подключения проводки.

Помимо собственно конструкции шкафа щитки могут различаться по способу крепления к опоре. Бокс для уличного счетчика обязательно имеет заземление.

Как выбрать счетчик для столба

Видов самих приборов учета электроэнергии, предназначенных для установки на улице, также существует несколько:

1. Однотарифные. Это бюджетный вариант без мониторинга.
2. Многотарифные без мониторинга.
3. Многотарифные с возможностью удаленного мониторинга.

Точных нормативов о том, какой счетчик должен быть установлен во дворе частного дома, на данный момент не существует. При желании можно выбрать любой вариант.

Счетчик на столбе: цена вопроса

Боксы под уличные приборы учета электроэнергии стоят довольно-таки дорого. При их подборе, помимо всего прочего, следует обращать внимание на степень защищенности от проникновения влаги. Цена хороших шкафов под счетчики составляет порядка 2.5-5 тыс. рублей.

Стоимость самих уличных приборов учета электроэнергии зависит в первую очередь от разновидности. К примеру, в частных домах часто используется однотарифная модель «Меркурий 231 АМ» (выдерживает от -40 до -50 градусов). Это очень надежный счетчик для столба, цена которого составляет 2.5-3 тыс. рублей. Стоимость многотарифной модели может быть на 40-50% больше. Еще дороже обходятся приборы с возможностью удаленного снятия показаний — на 100-150%. Наиболее популярным вариантом уличных счетчиков являются многотарифные без мониторинга. Дело в том, что однотарифную модель в случае перехода на другой тариф приходится менять на новую.

Правила установки счетчиков на улице

Монтируют приборы учета на фасаде дома или на столбе, расположенном во дворе. При выборе места установки следует позаботиться прежде всего о доступности счетчика для представителей энергосбытовой компании. Высота монтажа не должна превышать 0.8-1.7 м относительно поверхности земли. Обычно хозяева домов устанавливают счетчики просто на уровне глаз.

Лучше всего под счетчик выбирать бокс, имеющий специальные «ушки», предназначенные специально для крепления на опору. Иначе впоследствии шкаф в случае необходимости будет сложно демонтировать. Сами счетчики внутри щитков могут фиксироваться разными способами. Популярные «Меркурии», к примеру, крепятся обычно посредством din-реек. В любом случае при монтаже следует соблюдать такие правила:

• Перед началом выполнения монтажных работ следует отключить сетевую линию.
• Входную токовую цепь нужно сначала подключать к автоматическому защитному выключателю и только после этого к самому счетчику.
• В обязательном порядке следует устраивать защитное заземление. При его наличии в случае возникновения каких-либо проблем в сети (короткое замыкание, перекос фаз и т. д) не произойдет поломки используемой в здании электроники.

После того как вывод счетчика будет подключен на вводной автомат либо их группу, следует выполнить пробное подключение. Саму группу автоматов на потребителей лучше всего монтировать внутри дома.

• О Нас
• КОНТАКТЫ
• УСЛУГИ
• КАТАЛОГ НАШИХ РАБОТ
• Каталог оборудования

Сборка, поставки, подключение электрощитов. Выгодные предложения по комплектации объектов.
Все цены, Вы можете узнать у наших менеджеров по тел. +7 (915) 057-03-53.

СЧЕТЧИКИ В СНТ

СЧЕТЧИК В СНТ. СЧЕТЧИКИ НА СТОЛБАХ В «СНТ», «ДНП».

Подключение электричества, установка щитов, производилась в «СНТ», «ДНП», которые находятся по всей Московской области.

НАШИ ПРЕИМУЩЕСТВА:

1 .Мы делаем свою работу качественно и профессионально.

2.Используем, весь материал, для подключения, только по ГОСТу.

3. Подключение электричества в течении недели после обращения.

4. Приезжать к нам в офис необязательно, все консультации проводим, по телефонам и в электронном виде.

5. Оплата по договору, после выполнения технологического подключения, не каких авансов и предоплат.

6. У нас доступные цены.

Для принимающей организации( «МОСЭНЕРГО», «ЭНЕРГОСБЫТ», «МОЭСК») выдаем паспорт щита на ВРУ.

Фирма ООО «СПЕЦЭЛЕКТРОЩИТ» предлагает следующий вид услуг : сборка, установка, подключение ВРУ 220 В, на столбах, опорах, трубостойках, в «СНТ», «ДНП». Установка электросчетчиков в «СНТ», вынос счетчиков в «СНТ», «ДНП», монтаж счетчиков, подключение счетчиков, электромонтаж счетчиков.

Всю информацию уточняйте у наших менеджеров в офисе или по телефону:8(499) 343-34-17.

На фотографиях показан весь технический процесс, технологического подключения в СНТ», электросчетчиков на столбах. Щит ВРУ 220 В устанавливали, подключали, наши специалисты в «СНТ».

Состав щита учета на 220 В:

• Счетчик Меркурий 200 двухтарифный.
• Вводной автомат АВВ 2 р 40 а.
• Вводное УЗО АВВ 2 р 63 а 300 ма, противопожарное УЗО защищает вводной кабель.
• Отходящий автомат АВВ 2 р 40 а ставится, согласно правилам ПУЭ 7.1.24 и 7.1.25. Он защищает счетчик от перегрузок и коротких замыканий.
• Бокс ip 54 влагозащищенный с окошком, для снятия показаний с счетчика.
• Бокс для вводного автомата.
• Провод ПВ 1 10 жесткий, по ГОСТ.
• Термоусадочные трубки.
• Шина земля.

ВРУ 220 В ИМЕЕТ ТРИ ЗАЗЕМЛЕНИЯ.»

• 1. Заземление двери бокса.
• 2. Заземление монтажной панели.
• 3. Заземление корпуса.

Внутри щита на дверце приклеиваем схему, таблицу, маркировку автоматов и УЗО .

Раздел на стадии наполнения информацией…………………………………………….

Вынос электросчетчиков

Вынос электросчётчиков на улицу, на столбы в СНТ. Предлагаем бюджетные комплекты щитов учёта электроэнергии (ВРУ) на подключение однофазных и трёхфазных абонентов. По вопросам приобретения комплектов, звоните: +7 495 922-17-70, 8 903 685-55-36

Ниже, фото и описание позиций, входящих в монтажные комплекты щитов учёта:

Однофазный щит учёта 220В с многотарифным счетчиком (2Т) Меркурий 200.02

Подключение 220В в СНТ, комплект для выноса электросчётчика на столб в 1ф ЩУ

Однофазный щит учёта, цена для СНТ — 3 700р. (от 15 шт./комплектов)
цена 1 шт. — 4 500р.
цена 5 шт. — 4 200р.
Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 200р.
(конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 1ф ЩУ с монтажом на опоре ЛЭП — от 9 900р.
(действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает:
1. Электросчетчик Меркурий 200.02 5(60)А/230В — 1 шт.
2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 390х260х140) — 1 шт.
3. Автоматический выключатель IEK 25А двухполюсный — 2 шт.
4. Пломбировочный бокс для вводного автомата — 1 шт.
5. Шина «0» №7 с изолятором — 1 шт.

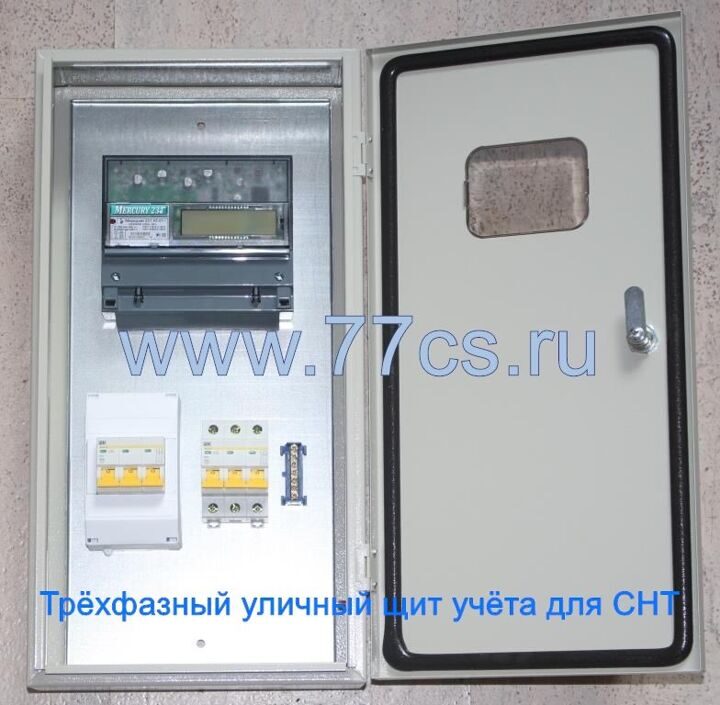

Трёхфазный щит учёта 380В с многотарифным счетчиком (2Т) Меркурий 231 АТ-01i

Подключение 380В в СНТ, комплект для выноса электросчётчика на столб в 3ф ЩУ

Трёхфазный щит учёта цена для СНТ — 5 000р. (от 10 шт./комплектов)
цена 1 шт. — 5 700р.
цена 5 шт. — 5 400р.
Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 500р.
(конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 3ф ЩУ с монтажом на опоре ЛЭП — от 11 500р.
(действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает:
1. Электросчетчик Меркурий 231 АT-01 I 5(60)А/400В — 1 шт.
2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 510х260х140) — 1 шт.
3. Автоматический выключатель IEK 25А трёхполюсный — 2 шт.
4. Пломбировочный бокс для вводного автомата — 1 шт.
5. Шина «0» №7 с изолятором — 1 шт.

Заземление щита учета

Участок во вновь организованном СНТ. Вдоль проезда проходит ВЛИ, перед участком стоят два столба, на одном из них будет устанавливаться железный ящик со счетчиком, автоматом и розеткой — чтобы было электричество для постройки дома. На этих двух столбах и соседских нет никакого намека на повторное заземление (просто висит СИП на кронштейнах). Ящик для учета железный — положено заземлять. Как быть? Делать повторное заземление на этом столбе? Или оставить ящик незаземленным? В дальнейшем после постройки дома ящик со счетчиком и автоматом останется на прежнем месте и из него будет выполнен ввод в дом, в доме планируется полноценное заземление.

Сергей142 написал :
Делать повторное заземление на этом столбе?

Опоры деревянные или ж/б?

«2.4.25.
.
В сетях с заземленной нейтралью крюки и штыри фазных проводов, устанавливаемые на железобетонных опорах, а также арматура этих опор должны быть присоединены к нулевому проводу.

Заземляющие проводники должны иметь диаметр не менее 6 мм.
. «

Сергей142 написал :
В дальнейшем после постройки дома ящик со счетчиком и автоматом останется на прежнем месте и из него будет выполнен ввод в дом, в доме планируется полноценное заземление

А в проекте указано,что щит учета будет на столбе а не в доме?

Говорят, проект электроснабжения СНТ требует установки щитов учета на столбе. Рядовым членам СНТ этот проект недоступен. Сейчас собирают деньги и собираются ставить эти щиты и тем, у кого уже построен дом или есть бытовка, будут делать ввод из щитов в строение, а тем, у кого на участке ничего нет (как у меня), поставят в щит только розетку.

ВТБ! написал :
крюки и штыри фазных проводов

А это часом не относится только к неизолированным проводам? У нас на столбах висит СИП и там только по одному кронштейну.

щит заземлять обязательно. В случае пробоя изоляции он окажется под напряжением и открыть его будет трудно и малость не безопасно.

«1.7.76. Требования защиты при косвенном прикосновении распространяются на:
.
3) каркасы распределительных щитов, щитов управления, щитков и шкафов.
.
При применении в качестве защитной меры автоматического отключения питания указанные открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе TN. «

«1.7.78.
.
В электроустановках, в которых в качестве защитной меры применено автоматическое отключение питания, должно быть выполнено уравнивание потенциалов. «

«1.7.102. . на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN-проводника. При этом в первую очередь следует использовать естественные заземлители, например, подземные части опор. «

Сергей142 написал :
проект электроснабжения СНТ требует установки щитов учета на столбе

Значит, обязательно повторное заземление PEN на арматуру каждой опоры, на которой есть щиты.

ВТБ! написал :
повторное заземление PEN на арматуру каждой опоры, на которой есть щиты

Уважаемый ВТБ!
Означает ли это, что достаточно соединить PEN линии вверху на столбе с арматурой столба, а в щите — PEN отвода с арматурой щита? Или же надо делать заземление PEN линии отдельным спуском с отдельным заземлителем, а щит заземлять на этот спуск? Как технически грамотно должно быть выполнено заземление щита в моем случае?

Сергей142 написал :
в щите — PEN отвода с арматурой щита

В щите логичнее всё соединить на шине PEN, а в идеале на шине PE — выполнить разделение прямо там.

Вероятно, что-то вроде того, что на картинке от Niled.

Или же надо делать заземление PEN линии отдельным спуском с отдельным заземлителем

Если я правильно интерпретирую 1.7.102, то отдельный спуск обязателен только на концевых опорах и через определённые дистанции.

ВТБ! написал :
в идеале на шине PE — выполнить разделение прямо там

Уважаемый ВТБ!
Имеет ли смысл при разделении в щите на столбе локальное заземление шины PE щита отдельным собственным заземлителем? Когда видишь собственными глазами заземление, как-то спокойнее себя чувствуешь. Или это уже электрофобия?

Сергей142 написал :
Или это уже электрофобия?

Не знаю — я сам электроманьяк, так что объективно оценить не готов.
При однофазном подключении появляется замечательная возможность поставить трёхполюсник на вводе — чтобы коммутировать L, N и PE одновременно.

ВТБ! написал :
При однофазном подключении появляется замечательная возможность поставить трёхполюсник на вводе — чтобы коммутировать L, N и PE одновременно

Пользуясь ОСОБЫМ, ИСКЛЮЧИТЕЛЬНЫМ разделом ПУЭ для этого случая:
1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.
Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Arr написал :
При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Уважаемый Arr!
АВ на 32 ампера, который будет стоять в щите на столбе и ограничивать выделенную мне мощность (7 кВт), считается вводным защитно-коммутационным аппаратом? Или имеется в виду входной АВ в щитке дома? В щите на столбе разделение возможно только после АВ и стоящего за ним счетчика — это нормально?

Сергей142 написал :
В щите на столбе разделение возможно только после АВ и стоящего за ним счетчика — это нормально?

Это будет нарушением ПУЭ.

Kamikaze написал :
Это будет нарушением ПУЭ.

То есть делить PEN нужно на самом первом АВ, который до счетчика? Надо будет поговорить с электриком, который будет устанавливать щит на столб — боюсь, что ему может не понравиться, что один из проводов (PE) пойдет мимо счетчика.

2Сергей142 Делить PEN нужно на шине РЕ перед любыми коммутационными аппаратами.
» >
В Вашем случае длинная шина РЕ на картинке будет состоять из двух частей, соединенных жилой РЕ вводного провода (кабеля).
См. также:
» >

2Arr Правильно ли я понимаю требование

ПУЭ написал :
1.7.137. Сечение проводников основной системы уравнивания потенциалов должно быть не менее половины наибольшего сечения защитного проводника электроустановки, если сечение проводника уравнивания потенциалов при этом не превышает 25 мм2 по меди или равноценное ему из других материалов. Применение проводников большего сечения, как правило, не требуется. Сечение проводников основной системы уравнивания потенциалов в любом случае должно быть не менее: медных — 6 мм2, алюминиевых — 16 мм2, стальных — 50 мм2.

, что сечение РЕ-проводника от столба к дому д.б. не менее 10/16 мм2 по Cu/Al, даже если фаза с рабочим нулем имеют сечение, скажем, 4 мм2 при вводном АВ 16-25А? (исходя из возможности длительного протекания большого тока с PEN ВЛ по РЕ к естественным и/или искуственным заземлителям в доме при аварии на ВЛ (КТП), а также возможности протекания грозовых импульсов при прямых и близких ударах молнии)

Пропускать PEN через счётчик с опломбированными клеммами тоже нельзя: винтовые соединения нуждаются в обслуживании, а доступа не будет.

ему может не понравиться, что один из проводов (PE) пойдет мимо счетчика

Ничего, что такой же проводник в виде катанки может идти прямо по столбу в землю?

Kamikaze написал :
Делить PEN нужно на шине РЕ перед любыми коммутационными аппаратами.

А я думал, что когда в посте #13 ВТБ! говорил о возможности коммутировать входным 3-полюсником L, N и PE одновременно, он имел в виду деление PEN на входных клеммах 3-полюсника, а не на шине PE.

«1.7.135.
.
В месте разделения pen-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. pen-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.»

По логике, деление на PE-зажиме автомата имеет смысл на конце двухпроводного ответвления от магистрали.
А в металлическом ящике на ж/б опоре если и делить, то явно на шине.

Уважаемый ВТБ!
Если я правильно понял, то схема щита учета на столбе с делением PEN выглядит примерно так:
фазная жила СИПа приходит на первый полюс 3-полюсника, с него — на счетчик; жила PEN СИПа приходит на шину PE, с этой шины провод PE приходит на второй полюс 3-полюсника, а провод N — на третий полюс 3-полюсника и далее на счетчик. На эту же шину PE заземляется щит. Тогда при выключении 3-полюсника мы одновременно разрываем L, N и PE, которые пойдут к дому. Я прав или нет?

Вроде бы, так.
Самые отважные могут добавить после счётчика УЗО типа S.
И между фазным выходом автомата и шиной PE ограничитель перенапряжений.

Сергей142 написал :
Я прав или нет?

нет. PE коммутировать нельзя, тк неисправность в коммутационном аппарате может вызвать его несоединение и на корпусе электроприборов будет фаза(наводки, фильтры и т. п. ) и первого прикоснувшегося к ним затрясёт малость и УЗО не отключится.

dinamit007 написал :
PE коммутировать нельзя

Нельзя.
За двумя исключениями, уже упомянутыми Arr .

неисправность в коммутационном аппарате может вызвать его несоединение и на корпусе электроприборов будет фаза

После коммутационного аппарата выполняется повторное заземление PE.

Уважаемый ВТБ!
Извините за назойливость, осталось несколько вопросов по реализации описанной схемы:

1. Минимальное сечение жилы СИПа — 16 кв.мм. Не могли бы Вы указать марку или хотя бы производителя шины для разделения PEN. И как алюминиевый PEN-провод СИПа крепить на этой шине (а она, как я понимаю, медная)? Нужно опресовывать жилу СИПа каким-нибудь алюмо-медным наконечником?
2. В дом со щита на столбе надо вести трехпроводку, очевидно, тоже СИПом 16 кв.мм. А у него либо 2, либо 4 жилы. Что посоветуете — расплести СИП и вытянуть из него лишнюю жилу или оставить ее? Если оставить, с ней нужно что-то делать или нет (в смысле заземления)?
3. Пока не построен дом, нужна розетка в щите. Можно ли для ее установки поставить промежуточные шины L, N и РЕ после счетчика (для L и N) и после 3-полюсного автомата (для PE), а после постройки дома делать ввод в дом с этих шин?
4. Проводом какого сечения делать соединения в щите при выделенной мощности 7 кВт и должно ли это сечение как-то зависеть от того, что и вход в щит, и выход из него придется делаться СИПом с сечением 16 кв.мм?
