Организация заземления в частном доме

Простая схема контура заземления в частном доме

Применение конструктивных элементов защиты от поражения током (так называемых заземлителей) – гарантия безопасной эксплуатации современных бытовых электроприборов и оборудования. Устройство заземления в частном доме имеет ряд особенностей, связанных с тем, что в сельской местности при организации электросетей до сих пор используются схемы старого типа. В кабельной подводке линий электропитания в частном секторе специальная заземляющая жила, как правило, не предусмотрена, что требует принятия особых мер защиты.

Дополнительные меры защиты

В основе этих мер лежит организация на стороне потребителя (в его частном доме) так называемого «повторного заземления», с помощью которого удаётся существенно снизить риск поражения током.

Реальная угроза такого поражения возможна при случайном обрыве шины PEN, заземлённой лишь на питающей подстанции.

Использование повторного заземления совместно с УЗО повышает эффективность работы всей системы в целом и гарантирует моментальное снятие напряжения с питающей линии.

Такое заземление обеспечивает защиту частного дома от удара молнии вместе со смонтированным на крыше громоотводом (при условии, что тот с помощью медной шины подключается непосредственно к контору заземления).

Сделать контур можно своими руками.

Общие принципы

Надёжное заземление дома в сельской местности предполагает обустройство специального защитного контура, основу которого составляет заземлитель.

Последний представляет собой сборное сооружение, изготавливаемое из прутков арматуры, стальных труб небольшого диаметра или типовых металлических профилей.

После закапывания или забивания на глубину сварная конструкция обеспечивает надёжный контакт металлических частей с грунтом, достаточный для стекания тока в землю.

При наличии связки «контур заземления + УЗО» в случае прикосновения голыми руками к открытым токоведущим частям электропроводки или приборного кабеля автомат мгновенно обесточит цепь и снимет напряжение.

Правильное заземление в загородном частном доме с питающей сетью 220 В предполагает выполнение следующих операций:

• на планке ГЗШ (главная заземляющая шина) во вводном щитке следует создать отдельную клемму PE, которая и будет использована для организации повторного заземления;
• затем от этой клеммы медным проводом необходимо будет сделать отвод в сторону намеченного места расположения заземлителя;
• после этого возле частного дома изготавливается сама заземляющая конструкция, требования к которой будут подробно рассмотрены далее.

Иллюстрацией всех перечисленных операций может служить рисунок контура.

Обратите внимание, что на рисунке указываются уже разделённые PE и N проводники.

Заземляющее устройство устанавливают неподалёку от частного дома, что позволяет сократить длину соединительных шин заземления и минимизировать токовые потери в них.

Варианты самостоятельного изготовления

Для частного дома металлическую сварную конструкцию заземления (заземлитель) удобнее всего изготовить из обрезков стальных труб или металлических профилей. При их отсутствии могут применяться металлические штыри диметром порядка 16-ти миллиметров.

Использование для заземления специальных арматурных прутьев с калёной поверхностью не допускается действующими нормативами, поскольку имеющееся на них покрытие влияет на распределение стекающих в землю токов.

К тому же калёный слой арматуры в условиях повышенной влажности способствует быстрому разрушению металла в почве и нарушению режима стекания.

Еще один вариант устройства в частном доме заземления предполагает использование металлического уголка с полочками или схожего с ним профиля. Для их погружения в мягкий грунт достаточно воспользоваться обычной кувалдой, предварительно срезав под углом один из концов заготовки.

Нередко, делая заземления своими руками, в качестве размещаемых в земле элементов используют металлические трубы, один конец которых сплющен или заварен «под конус».

В нижней части трубных заготовок для заземления рекомендуется просверлить несколько отверстий, через которые можно будет насыщать грунт соляным раствором.

Необходимость в этом возникает в случае пересыхания грунта и заметного ухудшения распределения тока стекания в почву. При увлажнении почвы посредством соляного раствора требуемый режим распределения обычно восстанавливается.

Недостаток такого заземлителя в деревянном доме – большие трудовые издержки на его изготовление, связанные с необходимостью подготовки отдельного приямка для каждого элемента. Забить их кувалдой на требуемую глубину не всегда представляется возможным.

Особенности конструкции

Штыри или отрезки труб, из которых будет собираться заземлитель, должны углубляться в грунт ниже уровня промерзания почвы для данного региона как минимум на 0,6-0,8 метра.

В местностях с засушливым летом заземляющее устройство должно собираться из металлических заготовок, достигающих своим нижним концом влажных слоёв почвы. По этой причине для его сборки предпочтительнее использовать уголки или металлические прутки длиной 2-3 метра и значительной площадью соприкосновения с грунтом.

Указанные параметры обеспечивают необходимую проводимость получившегося контакта заземления и создают оптимальные условия для стекания тока.

Правила устройства электротехнических установок (ПУЭ) в разделах, посвящённых изготовлению зазаемлителя, особо отмечают то, что составляющие его элементы не должны иметь какого-либо покрытия.

Именно по этой причине контур заземления в частном доме (точнее – погружаемая в землю часть) никогда не покрывается защитной краской, которая снижает проводимость перехода металл-земля. Для защиты зон сварки от разрушения в этом случае используются специальные антикоррозионные составы.

Также обратите внимание на то, что заземлитель должен иметь минимально возможное сопротивление, что обеспечивается идеальным контактом между всеми его составляющими.

Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения. Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений.

Заземление в частном доме не допускается делать с использованием резьбовых соединений. Со временем металл в местах таких сочленений постепенно окисляется (разрушается), а переходное сопротивление контактов резко возрастает.

По этой же причине крайне неразумно использовать в качестве заземлителя отводы трубопроводов, проложенных в земле. С течением времени стыки таких труб сильно окисляются и начинают разрушаться, что делает эти элементы совершенно непригодными для растекания тока. Да и сам трубопровод, использованный для заземления, портится.

Как сделать простейшее устройство

Самая простая конструкция заземления частного дома может быть представлена в виде равностороннего треугольника, образуемого тремя забитыми в землю металлическими штырями и горизонтальными перемычками. Штыри или трубы забиваются в землю рядом с домом таким образом, чтобы их верхний срез располагался примерно на 0,5 метра ниже уровня земли.

На этом же уровне они свариваются между собой нарезанными по длине металлическими полосами (металлосвязью).

Порядок сборки такой конструкции заземления для частного дома следующий:

1. сначала на удалении не менее чем 1,5 метра от края отмостки дома намечают место для обустройства конструкции заземления. На выбранном участке выкапывают траншеи по контуру треугольника со сторонами порядка 1,2 метра. Глубина траншей для заземления выбирается равной 70-ти, а ширина 60-ти сантиметрам, что обеспечивает необходимый простор для проведения сварочных работ;
2. вслед за тем от одной из вершин треугольника, обращённой к дому, по направлению к нему прорывается ещё одна траншея глубиной не менее 50 сантиметров;
3. после этого по углам забиваются трубные заготовки, круглые прутки или уголки длиной три метра;
4. затем к вбитым заготовкам для заземления привариваются элементы металлосвязи, выполненные в виде полос 40х4 миллиметра, после чего от получившейся конструкции нужно провести такую же полосу по направлению к частному дому.

По завершении этих операций все образовавшиеся в места сварки наплывы тщательно очищаются от шлака, а затем покрываются специальным антикоррозионным составом.

На вводе в здание к металлической полосе приваривается подходящий по размеру болт, на котором впоследствии фиксируется медный проводник сечением не менее 4 квадратных миллиметров, идущий от ГЗШ.

После засыпки получившейся конструкции выбранным ранее грунтом и его тщательной утрамбовки, работы по обустройству заземлителя можно считать завершёнными.

Заземление в частном доме

Для того чтобы создать все условия электробезопасности в частном доме необходимо при монтаже новой электропроводки или реконструкции старой в общий план работ включить такие работы как монтаж заземления. Монтаж заземления в частном доме не составляет особых трудностей по сравнению с монтажом заземления в многоэтажных домах.

Контур заземления в частном доме состоит из вбитых в почву вертикальных заземлителей, которые соединяются между собой горизонтальными заземлителями и заземляющего проводника который соединяет контур заземления с электрощитом.

В качестве вертикальных заземлителей обычно используют стальной уголок размерами 50×50х5 мм. Для горизонтальных заземлителей подойдет полосовая сталь 40×4 мм. Материалом для заземляющего проводника служит круглая сталь сечением 8-10 мм2. Более точные размеры и материал для заземлителей и заземляющих проводников можно найти в ПУЭ-7, раздел 1.7.

Запрещено в качестве заземлителей и заземляющих проводников использовать арматуру. Объясняется это тем что наружный слой арматуры каленый, из за этого распределение тока по сечению нарушается, а также по другому проходят процессы окисления (быстрее ржавеет).

Конструктивно контур заземления делают в виде равностороннего треугольника. Для этого, во дворе дома делаем разметку в виде равностороннего треугольника. Рекомендуется прокладывать контур заземления на расстоянии не более 1 м от фундамента дома.

После разметки, выкапываем траншею по периметру размеченного нами треугольника глубиной приметно 0.8-1 м. и шириной достаточной для удобного обваривания, примерно 0.5-0.7 м. В этой траншее будет прокладываться горизонтальные заземлители.

Теперь по вершинам треугольника будут вбиваться вертикальные заземлители на глубину 2-3 м. Забивать в землю уголки длиной 2-3 м можно обычной кувалдой, это абсолютно не трудно. Для облегчения этой работы уголок на конце заостряют, чтобы он лучше входил в землю.

Также можно выкопать или пробурить небольшие колодцы по вершинам треугольника глубиной до 1.5 м, это даст возможность забить уголок в меньший слой земли.

После того как подготовительные работы выполнены, выбрано место, произведена разметка и выкопаны траншеи необходимых размеров, приступаем к непосредственному монтажу контура заземления. В траншее по вершинам треугольника забиваем уголки в землю, при этом забиваем их не полностью, а так чтобы край уголка длиной 20-25 см торчал в траншее.

Когда все вертикальные заземлители будут вбиты в землю, их необходимо соединить между собой горизонтальными заземлителями, создав таким образом замкнутый контур.

Делается это с помощью обычной сварки, привариваем к торчащим уголкам стальную полосу. Причем соединять уголок и полосу необходимо именно сваркой, ни в коем случае не применять болтовые соединения, так как со временем эти места окисляются что приводит к потере контакта и неэффективности функционирования заземляющего контура в процессе эксплуатации.

После того как контур заземления собран, необходимо соединить этот контур с электрощитом. Для этого также пользуясь сваркой, привариваем заземляющий проводник, стальную проволоку сечением 8-10 мм, к контуру заземления и прокладываем ее в траншее к электрощиту. На конце подведенной к электрощиту проволоки привариваем болтом М6 или М8 для крепления провода заземления.

Если нет стальной проволоки можно в качестве заземляющего проводника использовать такую же стальную полосу, как и для горизонтального заземлителя.

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше, однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку.

После проведения сварочных работ места сварки необходимо обработать от коррозии антикоррозийными составами. После таких несложных манипуляций заземление в частном доме прослужит Вам не один десяток лет.

Некоторые новички-электрики думают, что для того чтобы заземления служило как можно дольше, его необходимо защитить от коррозии путем преднамеренного окрашивания. Этого нельзя делать категорически!

Монтаж такого контура заземления делать абсолютно бессмысленно. Металл должен иметь хорошую связь с землей, а краска препятствует этому, создавая большое сопротивления.

На этом этапе монтаж контура заземления для дома закончен. Убедившись в том что места соединения сваркой надежно обварены, можно засыпать землей выкопанные траншеи. Такая специфика монтажа заземляющего контура также применяется при монтаже молниезащиты.

Подключение в электрощите при наличии контура заземления в частном доме.

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома. Сделать это можно двумя способами:

• — переделать систему TN-C на систему заземления TN-C-S;
• — произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S.

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания.

Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ.

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет ни какой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал.

Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Контур заземления частного дома

Электричество в доме – одно из важнейших условий комфортного проживания. Электричество не терпит небрежного отношения к себе и может жестоко отомстить за разгильдяйство и непрофессионализм. Бытовая техника, замкнувшая на корпус – это не просто неприятно, это смертельно опасно! Безопасность работы электропроводки и энергопотребляющих приборов обеспечивается с помощью заземления, которое способствует отведению опасного напряжения.

При внешней простоте конструкции правильное заземление представляет собой сложную систему, созданную на основании точных расчетов. Расчет контура производится для определения его сопротивления и формы. Методике расчета параметров заземляющего устройства будет посвящена отдельная статья.

Для монтажа контуров заземления часто используют изделия из обычной стали: арматуру, трубу, уголок, прутки, полосу и пр. При этом толщина стенок трубы должна быть не менее 3,5 мм при минимальном диаметре 32мм, толщина стенок уголка или полосы – не менее 5 мм при минимальном сечении 150мм2, диаметр круглого проката – не менее 12мм для горизонтальной прокладки и 18мм для вертикальных стержней.

Задача современного заземляющего устройства не только отводить электричество в землю, но и быть долговечным и беспроблемным в эксплуатации. Современное заземляющее устройство включает в себя либо стальные изделия покрытые антикоррозионным материалом (медь, цинк), либо изделия полностью состоящие из материала не поддающегося коррозии (нержавеющая сталь).

Стальные изделия покрытые антикоррозионным материалом таят опасность электрохимической коррозии внутри заземлителя. Например, сталь и медь — материалы имеющие сильно различающиеся электрохимические потенциалы (железо -0,441, медь +0,522). Разница электрохимических потенциалов характеризует скорость электрохимической коррозии. Попадание в водный раствор солей и кислот (чьим примером является почва) соединения этих металлов запустит процесс электрохимической коррозии, целью которого станет разрушение стали.

Использование заземлителя из однородного материала с крайне низкой скоростью коррозии (нержавеющая сталь) обеспечит максимально долговечный срок службы заземляющего устройства.

Монтаж контура заземления

После выполнения расчетов параметров контура заземления и выбора материала заземлителей можно приступать к монтажу. Контур заземления может быть замкнутым, линейным или локальным. Следует отметить, что замкнутый контур надежнее линейного исходя из дублирования связей заземлителей между собой.

Самое распространенное заземляющее устройство загородного дома выглядит в виде трех электродов, расположенных в вершинах равностороннего треугольника. Если на участке достаточно места можно выполнить заземление в виде вытянутой линии с вертикальными заземлителями вдоль нее. В случае, когда для организации заземляющего устройства места минимум, лучшим решением будет один глубинный стержень заземления. Длинна таких стержней может доходить до 40 метров, однако зачастую для электроустановки частного дома достаточно 10.

Траншея под контур заземления должна иметь глубину 0,5 — 0,7м. На дно траншеи укладываются горизонтальные заземлители (полоса, пруток) и забиваются вертикальные заземлители. Рекомендованное расстояние между контуром заземления и стеной – не менее 1 м. Соединение вертикальных электродов с горизонтальными можно выполнять с помощью сварки. Допускается так же болтовое соединение при обеспечения условия отсутствия самоотвинчивания болтов.

Сделать заземление в частном доме можно и собственными силами, однако правильное исполнение будет гарантировано только при выполнение работ специалистами.

Правильный расчет, подбор долговечных и недорогих материалов, быстрый, аккуратный и профессиональный монтаж, точное измерение характеристик выполненного заземления, четкая и понятная исполнительная документация после проведения работ – вот то, что Вы получите, выбрав нашу организацию для создания заземления!

Как сделать заземление в частном доме правильно

Необходимо сделать заземление?
Мы к вашим услугам!
Звоните! +7 (904) 007 42 95

Проблема электробезопасности для индивидуальных домов стоит очень остро – тогда как в многоэтажках организацией качественного заземления занимаются сотрудники специализированных организаций, владельцы загородных частных домов в большинстве случаев вынуждены справляться с этим своими силами. Вследствие этого не лишним будет знать, как сделать заземление в частном доме. Лучше всего это делать еще на этапе проектирования и строительства, но можно и по окончании всех работ. Как правило, эти работы больших сложностей не представляют, так что все можно сделать самостоятельно.

Выполнение заземления

Контур заземления частного дома можно сделать из вертикальных заземлителей, вбитых в почву и соединенных друг с другом горизонтальными заземлителями. Также присутствует и заземляющий проводник, соединяющий контур заземления с установленным в доме электрощитом.

Вертикальными заземлителями может служить стальной уголок 50х50х5 миллиметров. В качестве горизонтального заземлителя обычно применяются металлические шины шириной 40 и толщиной 4 миллиметра. Для заземляющего проводника берут стальной круглый пруток сечением 8-10 квадратных миллиметров. Более точные параметры для данных устройств можно узнать в ПУЭ в разделе «Электромонтаж». Категорически запрещается применять в качестве заземляющих проводников и заземлителей металлическую арматуру. Связано это с тем, что у нее наружный слой выполняется каленым, вследствие чего нарушается распределение электрического тока по сечению. К тому же процессы окисления в земле происходят более интенсивно – арматура быстрее ржавеет и разрушается.

Конструктивно контур заземления частного дома нужно сделать в форме равностороннего треугольника, для чего лучше всего предварительно выполнить соответствующую разметку. Рекомендуется прокладывать его на расстоянии не меньше одного метра от фундамента. После того как разметка будет выполнена, надо будет вырыть по периметру треугольника траншею глубиной до одного метра. Ширину следует выбирать такую, чтобы было удобно выполнять сварочные работы – в пределах 50-70 сантиметров. В ней нужно будет уложить горизонтальные заземлители. Но если у вас нет совсем никакого опыта в этом деле, то лучше всего обратиться в специализированную фирму, выполняющую электромонтажные работы в Твери.

Контур заземления частного дома

Как сделать заземление в частном доме качественно? Для этого нужно обязательно использовать сварку – к забитым в землю уголкам горизонтальные стальные полосы надо именно приваривать. Использовать болтовые соединения, равно как и другие подобные, категорически запрещается, так как по прошествии короткого времени эти участки начнут окисляться, контакт будет плохим, что приведет к снижению эффективности функционирования заземляющего контура.

Соединение заземляющего контура с электрощитом частного дома лучше всего сделать также с помощью сварки, приварив стальную проволоку к контуру заземления и уложив ее в заранее вырытую траншею, ведущую к электрическому щиту. На конце проволоки нужно приварить болт М8 или М10 для качественного закрепления. Если стальную проволоку нужно диаметра добыть не удалось, то в качестве заземляющего проводника можно использовать металлическую шину, такую же, что и для горизонтального заземлителя.

Схематичное изображение контура заземления

С точки зрения эффективности полоса будет даже лучше, чем проволока, так как будет больше площадь соприкосновения с землей. Но ее труднее прокладывать, особенно в местах сгиба траншеи, ведущей к частному дому. Как только все работы будут закончены, места сварки желательно обработать антикоррозионными составами. Некоторые неопытные электрики пытаются сделать обработку краской – это категорически запрещается, поскольку краска создает большое сопротивление, препятствующее связи с землей.

В принципе, это все.

Сегодня существует много фирм, предоставляющие услуги по организации заземления, установке опор ЛЭП для частных домов, выполнению различных электротехнических работ. Поэтому, если вы не знаете, как сделать заземление в частном доме правильно, то лучше обратиться к этим специалистам.

Организация системы заземления

Раздел Техническая информация → Заземление частного дома

Публикация по материалам из интернета

Заземление на даче, в частном доме

Электроснабжение дачных домов, садовых товариществ и домов в деревне, в подавляющем большинстве, осуществляется по воздушным линиям электропередач. А это означает, что потребитель получает электроэнергию по системе заземления «TN-C», которая в настоящее время считается наиболее опасной системой заземления из всех существующих систем на сегодняшний день.
Заземление предназначено для защиты человека от поражения электрическим током в том случае, если у электрических приборов нарушается изоляция и они «пробивают» на корпус (электроводонагреватели, стиральная машина и пр.), особенно в помещениях с повышенной влажностью.
В случае подключения к водопроводу, то в случае неисправности последствия могут быть непоправимыми.
Обычно заземление берут со столба с нулевой линией, так как воздушная линия проходящая по улице имеет три фазных провода и PEN провод, который является совмещенным ноль-N и заземляющий PE проводники.
В доме (даче) во входном щите произвести разделение PEN на два, при этом сечение провода подводящего в дом предпочтительнее медный не менее 10 мм 2 , его сеченее должно быть не менее фазного провода.
Для полного решения заземления необходимо изготовить заземление для дома (дачи), все это можно изготовить самому.
Качество заземления определяется величиной электрического сопротивления в цепи заземления, это сопротивление возможно уменьшить, увеличивая общую площадь контакта или повышая проводимость среды — для этого и увеличивают количество стержней, повышая количество содержание солей в земле и .

TN-C
TN-C в этой системе рабочий ноль и PE-проводник совмещены в один провод. Самым большим недостатком является образование линейного напряжения (в 1,732 раза выше фазного) на корпусах электроустановок при аварийном обрыве нуля.
TN-S
TN-S — рабочий и защитный ноль в системе разделяются на самой подстанции, а заземлитель представлял собой довольно сложную конструкцию состоящую из металлической арматуры.
TN-C-S разделени нулей происходит в середине линии, но в случае обрыва нулевого провода до точки разделения корпуса окажутся под линейным напряжением, что представляет угрозу для жизни при касании.

Организация системы заземления ТТ в частном доме

• 1. Исключен вынос потенциала с PEN ВЛ на заземленные корпуса электроприборов при аварии на ВЛ.
• 2. Электробезопасность не зависит от состояния ВЛ.
• 3. Незначительный ток через ЗУ в нормальном состоянии.

• 1. Защитное автоматическое отключение питания обеспечивается только устройство защитного отключения (УЗО), т.к. ток короткого замыкания на землю недостаточен для надежного срабатывания автоматов.
  При отказе устройство защитного отключения и пробое фазы на заземленный корпус электроприбора, последний будет длительное время находиться под опасным потенциалом, кроме того, произойдет вынос потенциала на PEN-проводник питающей сети.
  Автоматические выключатели в системе ТТ защищают только электрическую проводку (от перегрузки и короткого замыкания «фаза-рабочий ноль»).
• 2. ТТ, согласно ПУЭ, допускается только в случаях, когда условия электробезопасности в системе TN не могут быть обеспечены (а это еще надо доказать).
• 3. Риск возникновения грозовых перенапряжений между местным ЗУ (РЕ-проводником) и токоведущими частями (нулевым и фазным проводами), которые могут привести к повреждению проводки, устройств защитного отключения, бытовой техники.
• 4. Система ТТ требует квалифицированного обслуживания. Нередко неквалифицированные электрики «устраняют» срабатывание устройство защитного отключения путем исключения его из схемы вместо выяснения и устранения причин срабатывания. В этом случае система ТТ превратится в «мину замедленного действия».

Применимость ТТ:
— При неудовлетворительном состоянии и обслуживании ВЛ
Особенности:

• 1. Нулевой провод с ВЛ не соединяется с местным ЗУ и шиной РЕ.
• 2. Все линии обязательно должны быть защищены устройством защитного отключения (для защиты при косвенном прикосновении и от выноса потенциала на местный РЕ-проводник и PEN-проводник ВЛ). Поскольку только устройство защитного отключения обеспечивает отключение при пробое фазы на корпус электроприбора, а устройство защитного отключения традиционно считается менее надежным устройством, чем автоматы, желательно дублирование устройств УЗО.
• 3. Для защиты при прямом и косвенном прикосновении уставка устройства защитного отключения не должна превышать 30 мА.
• 4. Для защиты аппаратуры и проводки от грозовых перенапряжений должны применяться ОПНы (ограничитель перенапряжения) и грозоразрядники.
• 5. Суммарное сопротивление должно удовлетворять условию (ПУЭ-7, п.1.7.59):
  Rа*Iа

Контур заземления в частном доме: советы по монтажу и материалам на сайте Недвио

• Выбрать Дом
  • Коттеджи
  • Дома в поселках и КП
  • Дома в СНТ, ДНП, ДНТ
  • Дома в деревнях и селах
  • Дачи
  • Особняки и усадьбы
  • Дуплексы
  • Таунхаусы
  • Коттеджные поселки
  • Готовые, построенные поселки
  • Новостройки, строящиеся поселки
• Выбрать Участок
  • Без подряда
  • С подрядом
  • В коттеджных поселках
  • Под застройку ИЖС
  • Для ПМЖ
  • С газом, водой и электричеством
  • Со всеми коммуникациями
  • С готовыми домами
  • В садовых товариществах, СНТ
  • Под дачное строительство
  • Сельхоз назначения, КФХ, ЛПХ
• Полезные Статьи
  • Вопросы и ответы
  • Интерактивная кадастровая карта
  • О проекте Недвио
• Продавцам

Оборудование электросети в частном доме в обязательном порядке должно заканчиваться монтажом контура заземления. Того требуют правила технической эксплуатации потребительских электроустановок и естественные соображения личной безопасности.

Ввиду того, что контур заземления в частном доме разрешено сооружать собственноручно, потому далее приведем несколько важных советов, которые помогут быстро, а главное — правильно спроектировать, подобрать материалы и организовать его монтаж.

Почему не обойтись без монтажа контура заземления в частном доме?

Незащищенная электрическая сеть несет угрозу поражения людей и бытовых приборов электротоком. Это может произойти по разным причинам: устаревание и износ изоляционных материалов, разрыв электропроводки, вандализм и несанкционированные работы на внешней линии электропередач, некачественная бытовая аппаратура, грозы, аварии и так далее.

За защиту электросети отвечает изоляция проводников, система уравнивания потенциалов, аппаратура УЗО и дифавтоматы. При этом необходимо озаботиться тем, чтобы лишние токи отводились в почву. Для этого оборудуется заземляющая система.

Состав контура заземления и его материалы

Система заземления — это целостный, замкнутый комплекс взаимосвязанных компонентов, которые также взаимодействуют с другими электросистемами и эксплуатируемой бытовой аппаратурой. Чтобы контур соответствовал ожидаемым нагрузкам и условиям эксплуатации, необходимо тщательно подойти к его проектированию и инженерно-техническим расчетам заземления.

Прежде всего выбирается небольшой открытый участок земли, где в дальнейшем будет вкапываться контур. Его нельзя «блокировать» сверху другими сооружениями, поскольку в дальнейшем нужно будет периодически вскрывать грунт для обслуживания или ремонта контура.

Официальные требования к проектированию и обустройству системы заземления можно найти в ПТЭЭП 2.7.8. Если вы решили строить контур самостоятельно, важно знать, что его легальная эксплуатация возможна только после приемки организацией, которая поставляет вам электроэнергию.

Осмотр наземных открытых частей системы производится представителями поставщика энергии раз в 6 месяцев. А раз в 12 лет производится полная диагностика, включая подземные части.

Подбор заземления и проектирование схемы

Различают 3 типа системы: ТТ, IT, TN. Третий тип делится еще на 3 подвида: TN-S, TN-C, TN-C-S. Из всех подвидов для монтажа своими силами лучше всего подходит третий. К этой схеме предъявляется меньше всего требований, она проста в реализации, а в плане надежности для частного дома вполне себя оправдывает.

Началом системы является главная шина заземления, которая монтируется в домовой электрический щит или шкаф вводного устройства.

Оптимально — если есть возможность расположить заземление на опорной конструкции, которая направляет энергомагистраль в здание.

Советы по монтажу и материалам для контура заземления

Есть 2 способа монтажа заземления, и один из них отлично подходит для самостоятельной работы на территории частного дома. Это вариант с заземляющим проводом и заземлителем.

В качестве заземляющего провода используется проводник из меди с таким же сечением, как у жилы «фаза». Один конец проводника подключается к главной заземляющей шине, а второй к заземлителю, который заглубляется в почву. На шину замыкаются также заземляющие проводники от электрического оборудования в доме.

Провод «земля» легко узнать по характерной цветомаркировке изоляции — желтому и зеленому цветам. Монтаж на шину рекомендуется выполнять с помощью специальных наконечников и винтов.

Заземлитель представляет собой конструкцию из элементов, выполненных из стали. Их задача — тесно контактировать с грунтом, чтобы обеспечить равномерное растекание в нем токов и выравнивание опасных потенциалов возникшего напряжения.

Прежде чем разобраться, как выбрать стержни заземлители и, впоследствии, правильно их смонтировать, необходимо замерить сопротивление грунта и найти подходящие значения в таблице. Существуют усредненные показатели удельного сопротивления для грунтов разного типа, что облегчает задачу.

Работу будет выполнить намного проще, если использовав типовую универсальную конструкцию контура. Она состоит из:

• трех уголков 50х50 мм длиной 3 м (могут использоваться стальные трубки диаметром 16 мм с толщиной стенки 3 мм);
• трех уголков 40х40 мм длиной 3 м.

Для работы потребуется сварочный аппарат, режущий и сверлящий инструмент по металлу, кувалда, крепеж, а также лопата и ведро для земельных работ.

Давайте теперь рассмотрим как правильно и в каком порядке можно выполнить монтаж:

1. Выкопайте траншею глубиной и шириной около 0,5 м от фундамента дома до места монтажа заземлителя;
2. Сделайте разметку: обозначьте места для вбивания колышков или штырей по углам треугольника со стороной 3 м;
3. В углах треугольника выкопайте углубления около 50 см;
4. Соедините углубления канавками по периметру треугольника;
5. Забейте в почву уголки 50х50 мм так, чтобы над поверхностью оставалось около 0,2 м;
6. Соедините сваркой 3 уголка 40х40 мм в треугольную конструкцию;
7. Приварите треугольник к уголкам, погруженным в почву.

После этого нужно подсоединить к конструкции проводник заземления. Тут пригодится круглый наконечник и инструмент для сверления металла. Вот как это делается:

1. Высверлите отверстие в одном из уголков;
2. Опрессуйте конец проводника круглым наконечником;
3. Прикрутите проводник болтом соответствующего размера к отверстию в уголке.

В конце остается только засыпать металлические части почвой (лучше песком). И не забудьте пометить место монтажа заземлителя и проводника, чтобы не повредить их при последующих земельных работах.

Купить уголок металлический

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Заземление в частном доме (на даче)

Монтаж заземления

Монтаж защитного заземления. Цены на монтаж заземления в частном доме

Молниезащита и заземление дач и коттеджей от ………………………………… 11 000 руб

Замер сопротивления диагностика от ……………………………………………………… 3000 руб

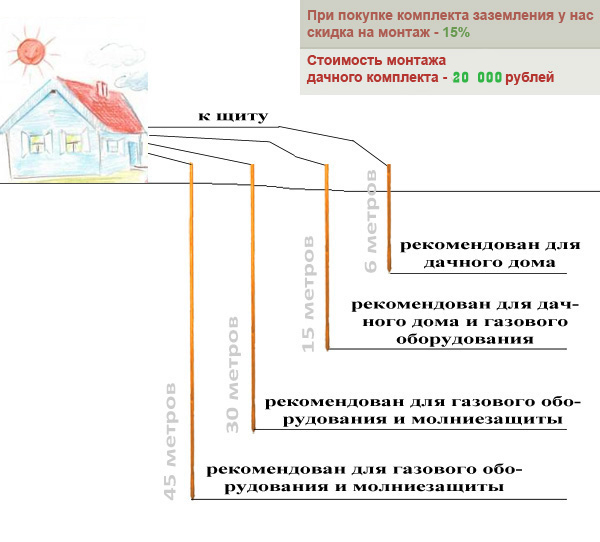

А начинать следует с выбора подходящего комплекта заземления. Для среднего дачного дома, в котором требуется подключить бойлер, микроволновку, чайник, достаточно 6-метрового комплекта.

Наши услуги по монтажу защитного заземления продвигает крупнейший в России сайт по модульному заземлению ( Здесь может быть ваша реклама )

Мы профессиональная команда из нескольких частных мастеров, с которыми всегда можно договориться.

+7 (925)626-55-09

Все частные мастера из нашей команды — это действующие работники ДЕЗ, ЖЭК, ТСЖ, ЖСК, УК, которые регулярно проходят курсы повышения квалификации и переаттестацию. Вообщем наши электрики профессионалы своего дела с большим опытом работы.

Требования к качеству заземления дома

Если Вы не планируете подключать к заземлению молниезащиту и газовое оборудование:

• в обычном глинистом грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 30 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока)
• в песчаном грунте качественное локальное (повторное) заземление должно иметь рекомендованное сопротивление не более 150 Ом (при линейном напряжении 220 В источника однофазного тока или при линейном напряжении 380 В источника трехфазного тока)

Если заземление будет использоваться вместе с молниеприемниками:

• в обычном глинистом грунте сопротивление заземления должно быть не более 10 Ом (РД 34.21.122-87, п. 8)
• в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п. 8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)
• При этом заземлитель должен иметь в своем составе не менее 3-х вертикальных электродов, разнесенных друг от друга на расстояние не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.г).

Если заземление будет использоваться для подключения газового котла / газопровода:

• в обычном глинистом грунте его сопротивление должно быть не более 10 Ом (ПУЭ 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; для всех повторных заземлений; для грунтов с сопротивлением более 500 Ом*м).
• Заземлитель рекомендуется выполнять в виде одного электрода (точечное заземление).

Позвоните нам по номеру (925) 626-55-09 , и мы гарантируем вам качественно выполненное заземление и тем самым обеспечим безопасность Вашего загородного дома.

Монтаж заземления для электропроводки в частном доме

Для грунтов Подмосковья — глина, суглинок, чернозем

Мы предоставляем услугу монтажа заземления электропроводки для частного дома. Основным моментом нашей услуги является то, что мы осуществляем монтаж защитного заземления под необходимые параметры — до 30 Ом. указанные в Правилах по эксплуатации электроустановок (ПЭУ).
Условия для достижения сопротивления заземления до 30 Ом:

1. Грунт — глина, суглинок
2. Залегание водоносных слоев — до 6 метров от поверхности
3. Комплект 6-ти метрового заземления (нержавейка, сталь с медным покрытием, оцинковка)

В стоимость монтажа заземления для частного дома входят работы:

1. Выезд в пределах до 50 км. от МКАД Восточного Подмосковья.
2. Подготовка места для монтажа
3. Монтаж заземления до показателей не хуже 30 Ом.
4. Замеры сопротивления
5. Монтаж дополнительного штыря, в случае плохих показателей грунта
6. Прокладка кабеля от места монтажа до щитка
7. Гидроизоляция места соединения провода и устройства заземления
8. Установка защиты места соединения провода и заземления от дождя
9. Закапывание места монтажа

В стоимость монтажа заземления не входят:

• Материалы (штыри, провод)
• Установка и подключение щитка заземления
• Выдача официальных документов для электротехнических и газовых служб*

* Выдача сертификатов на установленное заземление — пререгатива только сертифицированных на то электротехнических лабораторий. Как правило данное требование распространяется только на промышленные объекты и не распространяется на частные дома и постройки. Требование предъявление такого документа для заземления частного дома или дачи, ни что иное как «развод«.Данная услуга монтажа заземления для электрики частного дома распространяется на следующие товары, оплачиваемые дополнительно:
