Установка розетки в ванной. Расположение и расстояния.

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96 – скачать можно здесь.

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2 Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3 Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

Заземляющий проводник не должен быть общим для разных групп.

4 Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5 В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

Petrem.ru

Всё о и для ремонта квартир и загородного строительства своими руками. На сайте вы найдете ответы на вопросы связанные с ремонтом квартиры, загородном строительсве которые вам помогут реализовать ваши мечты и сэкономить ваши деньги.

Правила установки влагозащищенных розеток

К числу популярных современных устройств относятся влагозащищенные розетки для ванной. Стандартная планировка квартиры предусматривает размещение розеток за пределами санузла. Это обеспечивает безопасность использования электрооборудования, но создает определенные неудобства. Так, для включения приборов в ванной комнате нужно протянуть шнур из коридора. При этом шнур будет лежать на пороге, препятствуя закрыванию двери.

Однако сейчас широкой популярностью пользуются влагозащитные розетки для ванной, которые можно использовать при повышенной влажности. Подобные изделия позволяют подключать стиральную машину, водонагреватель, тёплый пол, фен, электробритву и другую технику непосредственно внутри помещения с высокой влажностью.

Розетка влагозащищенная имеет специальную маркировку, позволяющую отличить ее от стандартного устройства. На водонепроницаемые розетки наносится аббревиатура из латинских букв IP и двух цифр – XY. Первая из них показывает класс пыленепроницаемости, а вторая позволяет понять, можно ли установить розетку в ванной комнате.

Диапазон пылезащиты имеет 7 степеней: от 0 до 6. Влагозащитная степень варьируется от 0 до 8. Пылезащищенные и влагозащищенные розетки для ванной имеют маркировку от IP 44 и выше. Они обеспечивают защиту от крупной пыли и мелких брызг. Розетка влагозащищенная со степенью защиты 5 способна выдержать водную струю с любого направления, со степенью защиты 6 – морские волны, 7 – погружение на глубину до 1 м, а 8 – продолжительное погружение на глубину более 1 м.

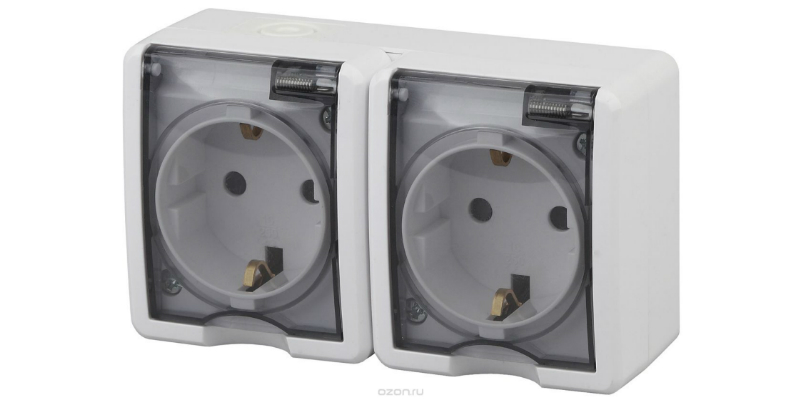

Желательно, чтобы розетки для ванной комнаты оснащались откидывающимися подпружиненными крышками. В нерабочем положении они закрывают внутреннюю часть электроточки, предотвращая попадание влаги внутрь отверстий для штепселя и на заземляющий контакт.

Зоны для размещения электророзетки

Установка розеток в ванной комнате должна выполняться в строгом соответствии с нормативами. Требования техники безопасности указаны в Правилах устройства электроустановок, главе 7.1.47, которая опирается на ГОСТ Р 50571.11-96. Согласно данному ГОСТу ванная комната разделяется на участки. Всего существует четыре зоны:

Зона 0. Она включает поддон душа или внутреннюю часть ванны. То есть, это то пространство, где человек находится, когда купается. Как установить здесь электроточку? Никак. Влагостойкая электророзетка на этом участке не устанавливается.
Зона 1. Это участки снизу и сверху от предыдущей зоны.
Зона 2. Включает вертикальную плоскость с расстоянием до 60 сантиметров от границы зоны 1.
Зона 3. Распространяется на расстояние 2,4 м от границы участка 2.

Итак, каково же правильное расположение розеток в ванной? В зоне 1 не размещаются никакие электроприборы, кроме тех, которые используются непосредственно в ванне. При этом розетка для ванной, которая запитывает эти приборы, должна располагаться за пределами данной зоны.

На участке 1 могут находиться только водонагреватели, а на участке 2 – также светильники с классом защиты не ниже II (то есть, осветительные приборы с двойной изоляцией). Популярные системы теплый пол могут устанавливаться для обогрева во всех зонах, но при условии, что они покрыты металлической сеткой, подключённой к системе уравнения потенциалов. А вот если мастер хочет поставить в ванной распределительную коробку или устройство управления, то ему следует избегать зон 0, 1 и 2. Установка розетки в ванной комнате допускается только внутри зоны 3.

Выбор места для монтажа

При выполнении монтажа должно соблюдаться следующее условие: розетка в ванной комнате подключается через разделительный трансформатор или устройство защитного отключения с током утечки, не превышающим 30 мА. УЗО помогает избежать трагедии, если происходит короткое замыкание или утечка тока на корпус.

Подключение розеток нужно выполнять с использованием кабеля с отдельным заземляющим проводом. Через него происходит выравнивание потенциалов до безопасного уровня. Однако было бы ошибкой поставить в ванной заземление, его необходимо вывести на входной щиток. Запрещено осуществлять заземление на строительную арматуру и металлические трубопроводы. Кроме того, внутри помещений с повышенной влажностью не разрешается прокладывать электрическую проводку в металлической гофротрубе.

Правильное расположение розеток в ванной зависит не только от зоны. Повышенная температура и влажность создают условия для образования конденсата на стенах. Наиболее интенсивно этот процесс происходит на стене, смежной с лестничной площадкой. Кроме того, количество конденсата увеличивается по направлению от потолка к полу. Поэтому высота розеток от пола в ванной должна быть не менее 1,3 м.

Влагостойкие розетки должны размещаться на расстоянии не менее 50 см от газопровода, водопровода, отопительных труб. Как провести розетку в ванную правильно? Ее следует установить таким образом, чтобы у пользователя не было возможности одновременно взяться руками за блок электророзетки и металлическую трубу при включении или выключении электрического прибора.

Местоположение и высота розетки в ванной должны быть такими, чтобы пользователь мог без труда включать и выключать технику. Мебель и бытовые приборы не должны создавать препятствий для использования розетки для ванной комнаты.
Подбор провода и электроточки

Водонепроницаемая розетка подключается при помощи трехжильного электрокабеля, покрытого двойной изоляцией. Каждый его проводник имеет собственную цветовую маркировку, что облегчает процесс монтажа. Так, фазный провод окрашивается в коричневый цвет, нулевой – синий или голубой, а заземление – желто-зеленый.

Желательно, чтобы розетка для ванной была подключена при помощи медного кабеля, который обладает целым рядом преимуществ перед алюминиевым аналогом. Так, он:

меньше подвержен окислению в местах контактов;
отличается гибкостью, его удобно подсоединять к контактам выключателей и электроточек;
способен выдерживать значительные нагрузки;
оказывает минимальное контактное сопротивление при подключении к автоматам и электророзеткам.

Жилы медного кабеля могут состоять из одного толстого провода или пучка тонких скрученных проводов. Оба варианта практически одинаковы по нагрузочной способности, сопротивлению, классу изоляции. Недостатком кабеля с однопроводными жилами является недостаточная гибкость, поэтому розетка от пола в ванной с помощью этого кабеля подключается с некоторыми сложностями. Но есть недостаток и у медной скрученной жилы, а именно – необходимость покрытия припоем концов проводов при подключении к электроточке.

Установка розетки в ванной комнате должна проводиться с использованием кабеля подходящей толщины. Его диаметр зависит от мощности одновременно подключаемых электроприборов. Требуемые величины указываются непосредственно в технических паспортах техники или на шильдике.

Так, для подключения стиральной машины сечение медного кабеля должно составлять не менее 2,5 мм2. Если одновременно с машинкой к этой линии будут подключаться другие мощные приборы (тёплый пол, водонагреватель), то диаметр проводника желательно увеличить 1,5-2 раза. Если розетка в ванной комнате подключена к слишком тонкому кабелю, то может произойти его перегрев и оплавление изоляции.

Также важно понимать, какую розетку лучше использовать при наличии большого количества электрооборудования. На корпусе устройства указывается максимальная токовая нагрузка, которую она способна выдержать. Аналогичные данные отражаются на шильдике или в паспорте стиральной машинки или другого бытового прибора. Если применять контактный блок, рассчитанный на меньший уровень тока, то есть риск перегрева кабеля и оплавления изоляции. Электророзетка для крупной бытовой техники должна выдерживать нагрузку 16 А.

Подготовка к выполнению монтажных работ

Прежде всего, нужно определить расположение розеток в ванной комнате, а после этого проводить монтажные работы. Также желательно рассчитать, сколько розеток понадобится исходя из количества используемой электротехники.

Чтобы установка конструкции прошла быстро и качественно, понадобятся специальные инструменты. Мастеру будут нужны:

мультиметр или индикаторная отвертка для проверки напряжения в сети;
крестовая отвертка;
инструмент, позволяющий удалить изоляцию с кабеля (острый нож);
круглогубцы для манипуляций с оголенными краями проводов;
уровень (водяной или лазерный);
дрель с ударным режимом сверления.

Вопрос о том, как провести розетку в ванную, имеет три варианта ответа:

установить встроенную конструкцию;
выполнить монтаж накладной электророзетки;
прикрепить к стене стандартный электрический щиток.

В соответствии с нормативными требованиями проводку в помещениях с повышенной влажностью следует выполнять закрытым способом. Для этого внутри стены формируется канал, куда укладывается питающий кабель. Затем наносится слой штукатурки и выполняется декоративная отделка пластиковыми панелями или кафелем. Прокладка электрокабеля по поверхности стены является менее трудоемкой, однако в этом случае необходимо использовать кабель-каналы или защитную гофру.

Перед началом монтажа определяется высота розеток от пола в комнате, а затем к месту установки прокладывается кабель, после чего выводится монтажный отрезок. Свободный конец кабеля зачищается от изоляции, каждая жила покрывается припоем. Для всех вариантов монтажа правила подключения УЗО и выполнение электропроводки совпадают, отличия обнаруживаются только на этапе закрепления установочных изделий.

Самый простой способ – установить накладную конструкцию. Сначала определяется расположение розеток в ванной комнате, затем в соответствующих местах просверливаются отверстия с помощью дрели, оснащённой коронкой с алмазным напылением или сверлом по кафелю, дереву или металлу. Корпус устройства прикрепляется к стене при помощи дюбелей-гвоздей, крепеж обрабатывается герметиком. В посадочные выступы устанавливается колодка с подключенными к ней проводами. Конструкция закрывается крышкой.

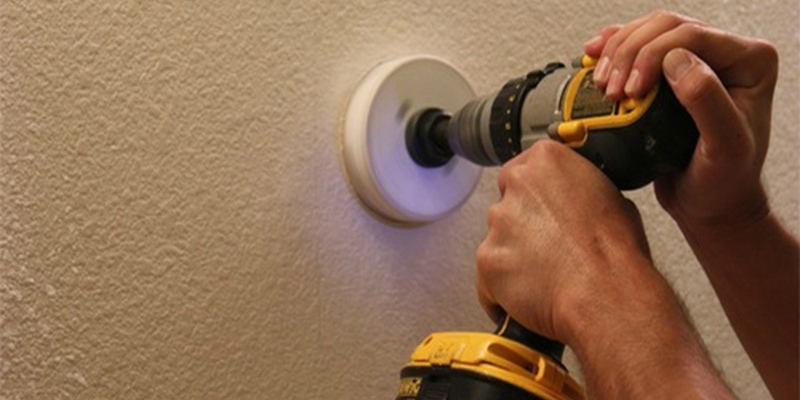

Для монтажа скрытой электроточки внутри стены нужно высверлить углубление. Кирпичную стену следует сверлить коронкой с алмазным напылением, а железобетонные панели – буром перфоратора. Подрозетник устанавливается в отверстие и фиксируется алебастром или дюбелями-гвоздями. Дальше выполняется стандартное подключение проводки.

Если не удается найти влагозащищённые электророзетки или если нужно дополнительно установить выключатель подсветки или блок управления теплым полом, то выключатели и электророзетки можно расположить внутри электрического щитка с классом влагозащиты не ниже IP 4. Щиток следует установить в зоне 3.

Можно ли устанавливать розетки и выключатели OneKeyElectro в ванной комнате?

У многих новоселов, готовящихся делать капительный ремонт или уже находящихся на этапе черновой отделки квартиры или дома, возникает вопрос – какие выключатели и розетки можно устанавливать во влажных помещениях — ванной комнате и санузлах?

Можно ли в ванной комнате устанавливать розетки OneKeyElectro?

Давайте поставим все точки над «i» в вопросе установки розеток в ванной и санузлах.

Какие нормативные документы описывают установку розеток и выключателей во влажных помещениях квартир и индивидуальных жилых домов и о чем в них говорится?

Установку розеток в ванных комнатах квартир и индивидуальных жилых домов регламентируют два документа:

1. ПУЭ («Правила устройства электроустановок»)
2. ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».

Из этих документов следует, что нельзя устанавливать розетки:

• внутри ванной, раковины или в душевом поддонее
• над или под ванной, раковиной или душевым поддоном
• ближе, чем в 60 см от края ванной, раковины или душевого поддона.

Во всех остальных случаях во влажных помещенияхможно устанавливать любые розетки, при условии, что они защищены рабочим УЗО с током утечки 30 мА. Выключатели света рекомендуется вынести за пределы влажных помещений.

Подробнее в расположении розеток в ванных комнатах можно почитать в нашей статье «Здравый смысл при установке розеток во влажных помещениях».

Есть расхожее мнение, что если в ванную комнату устанавливать розетки IP44, то это обеспечит полную безопасность. Что они собой представляют?

Степень защиты (пылевлагозащита) — это четко определенный технический термин, позволяющий сделать вывод о том, где можно применять прибор, а где нельзя.

Как бы странно это не звучало, но не всякий пылевлагозащищенный прибор полностью защищен от пыли и влаги. Нельзя сказать, что если розетка пылевлагозащищенная, то в нее ни при каких условиях не попадет вода.

Идея понятия «пылевлагозащита» описана в ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)».

Представим себе, что у нас есть некий электроприбор, чувствительный к попаданию в него пыли или влаги. Он заключается в оболочку, которая не дает твердым частицам или каплям воды попадать внутрь прибора. Защитить прибор можно по-разному.

Например, если говорить о защите электроприбора от влаги, то некоторые оболочки защищают прибор от попадания в него брызг, а некоторые обеспечивают защиту при погружении прибора в воду.

Для того, чтобы описать, насколько защищен прибор от пыли и влаги, в ГОСТе введен код IP с двумя цифрами.

Первая цифра характеризует защиту прибора от твердых частиц, например, от пыли или мелкой металлической или деревянной стружки на производстве. Вторая цифра характеризует защиту прибора от влаги.

На обычные розетки вода попадать не должна, у них нет защиты от влаги. При этом в промышленности применяются герметичные электрические разъемы, обеспечивающие защиту контактов при постоянном погружении в воду.

О пылевлагозащищенных розетках со степенью защиты IP44

Розетки IP44 – это самые часто встречающиеся пылевлагозащищенные розетки для установки внутри помещений.

Цифра «4», указанная на втором месте, соответствует защите механизма розетки от обрызгивания с разных сторон. Если на розетку попадут капли воды, то они не попадут внутрь розетки, и не более того.

Если розетку со степенью защиты IP44 или IP54 установить около крана, то возможна ситуация попадания на розетку не брызг, а струи воды. От воздействия струи воды розетка IP44 не защищена.

В этом случае неаккуратному или невезучему владельцу помещения придется уповать только на качество УЗО, которым защищена пылевлагозащищенная розетка IP44.

Примечание №1. В ГОСТ 50571.11-96 и ПУЭ указано, что в ванной комнате нужно использовать пылевлагозащищенные электроприборы, но про пылевлагозащиту розеток нет ни слова. Это логично, зачем рисковать, проще просто установить розетки подальше от источников воды.

Примечание №2. Для того, чтобы пылевлагозащищенные розетки сохранили заявленную производителем степень защиты, их еще нужно правильно и аккуратно смонтировать с полным соблюдением инструкции производителя.

Какие типы розеток и выключателей OneKeyElectro мы рекомендуем устанавливать в ванную комнату?

Мы рекомендуем устанавливать в ванной комнате розетки с защитными крышками. Защитная крышка оберегает электрические контакты розетки от случайного попадания брызг воды.

Розетки с защитными крышками Florence OneKeyElectro

При этом розетки нужно устанавливать подальше не только от постоянных источников воды, но и учитывать расположение кранов и вентилей, чтобы в случае, если кран или шланг под напором сорвет, струя воды не била бы в розетку.

Какие еще помещения в квартире можно отнести к влажным?

К влажным помещениям можно отнести все помещения, где есть кран с водой. Например, все те же самые правила необходимо применять при установке розеток в кухне.

Особенно это касается розеток, устанавливаемых на кухонном фартуке или встраиваемых в столешницу в непосредственной близости от кухонной мойки.

Желаем Вам приятного ремонта и будем рады ответить на Ваши вопросы!

Какая розетка для ванной комнаты подойдет? Требования к монтажу во влажных помещениях и установка

Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

• автоматическая стиральная машина;
• ванная с элементами гидромассажа;
• фен для сушки волос, электробритва;
• возможно прибор для сушки рук после мытья;
• электрическая вытяжка;
• электрическая сушка для полотенец;
• водонагреватель и диодная подсветка.

Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

• Требования к монтажу розеток в ванной
• Зоны для установки электрических розеток
• Подготовка к установке розетки
• Процесс установки розетки

Требования к монтажу розеток в ванной

Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

• монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
• розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
• обязательно наличие системы заземления в розетках;
• соединение розетки с основной проводкой должно быть хорошо заизолировано;
• розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

Зоны для установки электрических розеток

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

Подготовка к установке розетки

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

• для розеток выделяется отдельная группа с собственным кабелем;
• перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
• высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
• обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
• если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
• если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

Процесс установки розетки

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

• отвертка крестового типа;
• индикатор для проверки наличия напряжения;
• круглогубцы для работы с оголёнными концами проводов;
• инструмент для удаления изоляции с кабеля;
• лазерный или водяной уровень;
• дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

• первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
• следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
• далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
• после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

Какие розетки должны быть в ванной?

Открытая или незащищенная проводка в ванной комнате – это серьезная опасность. Особые условия комнаты, повышенная влажность, скопление конденсата, контакт с водой — могут легко стать причиной короткого замыкания и пожара. Именно поэтому все источники электричества должны быть изолированы от прямого контакта.

Функционал комнаты на сегодняшний день немыслим без розетки. В ванной комнате розетки необходимы для установки полотенцесушителя, подключения стиральной машинки, фена и других электроприборов. Отсутствие розетки в комнате делает эксплуатацию менее комфортной и заставляет задумываться об альтернативных способах подключения – например, розетках вне комнаты или удлинителях. Зачем усложнять себе жизнь, если можно установить специальную защищенную розетку?

Особенности выбора розетки в ванную

Чтобы установить электрические полотенцесушители для ванной с терморегулятором, подключить стиральную машинку и обычную электрическую бритву – обязательно наличие розетки в комнате. Однако для помещения с высокой влажностью и вероятностью попадания внутрь конденсата и воды необходимо соблюдать особые условия выбора источника электропитания. Для этого необходимо учитывать общепринятый класс защиты, который указывается в паспорте.

Общепринятые показатели защиты

Общепринятые показатели защиты электроприборов обозначаются символами IP и последующим двузначным кодом. Первая цифра от 0 до 6 – защита от пыли и проникновения внутрь твердых частиц. Вторая цифра от 0 до 8 – степень защиты от воды. Чем меньше цифра, тем меньше защита соответственно:

0 – прибор не имеет защиты от влаги;

1 – прибор защищен от вертикальных капель;

2 – прибор защищен от угловых капель (15 градусов);

3 – прибор защищен от угловых капель (60 градусов);

4 – прибор защищен от брызг;

5 – прибор защищен от струй;

6,7,8 – прибор защищен от всевозможного проникновения воды внутрь.

Оптимальными по качеству, степени защиты и стоимости являются розетки с обозначением IP 44 и выше. Защита уровня 6-8 устанавливается на улицах или в комнатах с открытым душем.

Конструкция розетки с защитой от влаги

Розетки с защитой от влаги имеют особую конструкцию – снаружи резиновая прокладка и крышка на пружине, предотвращающей самопроизвольное открывание. Если крышка двигается слишком свободно, значит розетка низкого качества и ее не стоит устанавливать в ванной комнате.

Также при выборе важно обратить внимание, что не любое изделие с крышкой обладает защитой от влаги. Всегда необходимо смотреть обозначение степени защиты, указанное в паспорте или инструкции.

Кабель с внутренней стороны розетки также должен быть оплетен защитой и изоляционным материалом.

Особенности установки розетки в ванную

Для установки влагозащищенной розетки потребуется особое снаряжение и опыт профессионала. Сам процесс включает два этапа, первый из которых достаточно трудоемкий и «грязный». Чаще всего его выполняют в начале ремонтных работ задолго до создания интерьера.

Этап 1. Подготовка

Для подготовки помещения к установке влагозащищенной розетки необходимо:

1. Определить место, где должна быть розетка.
2. Правильно вычислить высоту розетки в ванной.
3. Просверлить отверстия для короба розетки в стене и остальных отделочных материалах.
4. Проштрабить каналы в стене или потолке для прокладки основного кабеля.
5. Заложить короб розетки в подготовленное отверстие и заполнить оставшееся место алебастром.
6. Завести кабель и проложить его по каналам.
7. Подвести кабель к источнику электроэнергии.
8. Заполнить штробы цементом.

Этап 2. Монтаж

Для монтажа влагозащищенной розетки в подготовленный короб необходимо:

1. Проверить наличие отверстий для крепежа (при отсутствии проделать их)
2. Произвести зачистку проводов для подсоединения к источнику. Лучше использовать специальный зажим. Ножом можно пользоваться только при наличии соответствующего опыта иначе можно повредить соединение или вовсе спровоцировать короткое замыкание.
3. Завести провода в короб и перекрыть заглушками.
4. Подвести к проводам основной кабель.
5. Прикрепить розетку на необходимом месте при помощи специальных крепежей.
6. Довести оформление до конца – докрутить все элементы, проверить прочность.
7. Дать ток в системе и проверить правильность подключения розетки специальным индикатором. После чего проверить работоспособность всей системы в целом – подключить к сети полотенцесушитель фокстрот или стиральную машину.

Соблюдение всех нюансов при выборе и установке влагозащищенной розетки обязательно скажется на удобстве эксплуатации и безопасности ванной комнаты. Пренебрежение рекомендациями может привести к плачевным последствиям. Если Вы не готовы потратить средства, силы и время на установку правильной розетки – лучше не устанавливайте никакую. Ведь прежде всего любая розетка – это опасность воспламенения, а в условиях ванной комнаты она еще более вероятна.

Розетки в ванной

Розетки в ванной комнате – это не традиция и возможно, не такая уж острая необходимость. Тем не менее, в современной ванной комнате розетка уже не роскошь, а средство комфорта, без электрических розеток в ванной комнате не будут работать ни водонагреватели, ни гидромассажные ванны, невозможно нагреть мини-сауну и подключить комфортную, компактную душевую кабину. Если подсветку зеркал и стиральную машинку можно подключить к внешней розетке, то для душевых кабин это абсурд, также как и для электробритвы. Правильный подбор и установка розеток в ванной комнате выполняется по правилам устройства электроустановок, или ПУЭ. Оттенок корпуса розетки и ее стиль, а также гармония с дизайном ванной – это отличные качества, но не решающие. Розетки для помещений с высокой влажностью выбирают согласно очень жестких требований, и это понятно, ведь опасная в эксплуатации электророзетка в ванной может убить своего владельца. Правила ПУЭ касательно розеток для ванных гласят:

• Минимальная степень защиты розеток от влаги должна быть не ниже IP*4;
• Присоединять розетки к электрической сети следует через устройство защитного отключения (УЗО) или дифавтомат;
• Розетки должны иметь заземляющие контакты (дополнительные открытые контакты в розетке служит для заземления, правда, далеко не все системы электрообеспечения рассчитаны на такой вид заземления).

Все розетки в ванной должны устанавливаться скрыто (розетку встраивают в стену), исключение – защищенные розетки наружной проводки ретро, имеющие защитные крышки со шторками и высокую степень защиты (IP44 и выше). Кроме того, каждая розетка должна быть подключена к распределительному щиту отдельно.

Вода в сочетании с электричеством – убойный фактор, и это не шутка. Ванные и другие влажные помещения, где возможны контакты воды с электротоком, разделяют по особому регламенту. Участки ванной комнаты, в которых можно монтировать розетки, ограничены – это зоны, удаленные от источников воды и влаги на 0,6 м и более. Согласно норм, ванная делится на зоны, от нулевой до четвертой, в зависимости от близости к источникам воды:

• В зоне 0 (ванна, душ, раковина и др. источники воды) запрещено устанавливать электрооборудование с напряжением свыше 12В, кроме специального, которое предусмотрено конструкцией санитарно-технического изделия.
• В зоне 1 (прямо над зоной 0 в пределах контура источника воды и влаги до уровня потолка) можно установить душевую кабину с закрытыми перегородками, разделяющими зоны 1 и 0. Бытовые розетки напряжением 220В устанавливать запрещено.
• По внешним контурам зоны 0 и 1 можно ставить полугерметичную розетку класса влагозащищенности не меньше IP44, в полосе шириной 60 см.
• От внешнего контура зоны 2, то есть на расстоянии от 60 см, разрешена установка розеток.

Ванная комната может быть просторной и очень маленькой, в последнем случае розетки по сути и не нужны: освещения достаточно встроенного, техника не поместится, а фен и бритву можно протянуть из внешней розетки. Ванная комната площадью до 8м2 может быть оборудована розеткой, но только в крайнем случае и при условии обеспечения защиты. Но ванна большой площади позволяет установить розетки безопасно, то есть на максимальном удалении от источников воды. В доме старой постройки розетка в ванной – редкость, по причине слабой общей электросети и отсутствия свободного места на стенах ванной. Все розетки смонтированы снаружи, в лучшем случае они расположены близко к дверям ванной и все это далеко от комфорта.

Современная ванная – комната, в кторой можно поставить сушилку и стиральную машину, электрический полотенцесушитель и оборудовать систему теплого пола. Нужны не одна, а несколько розеток, включая отдельные электроточки для техники. иногда кабель к душевой кабине и стиральной машинке подключают напрямую с помощью клеммника. За объемными техническими приборами монтировать розетки запрещено, они должны находиться или сбоку или над прибором, чтобы была возможность быстро выключить из сети, произвести ремонт или замену. Нормы рекомендуют выделение отельных розеток для электроприборов, работающих в постоянном режиме – электрический полотенцесушитель, бойлер и др. Если резюмировать просто и коротко:

• В маленькой ванной площадью до 8-10 м2 устанавливать розетки нельзя;
• В ванной от 10 м2 розетку можно ставить в зоне, удаленной от источника воды (ванна, унитаз, биде, умывальник и др) не меньше чем на 0,6м;
• Розетка – только влагозащищенная, степень защиты от IP44;
• Обязательна скрытая проводка и установка, а также заземление.

Такие розетки имеют защиту от брызг воды и не имеют токоведущих элементов, поэтому даже случайное прикосновение к мокрой розетке безопасно. Защита розетки выполняется конструктивно – есть крышка, которая закрывает разъем электровилки включаемых в розетку приборов, а также шторок: в момент выключения прибора, то есть когда вилку извлекают, автоматические шторки (с пружинными элементами) перекрывают контактные гнезда розетки. При выборе и покупке защищенной розетки не лишним будет проверить, цел ли корпус; примыкание крышки должно быть плотным, а при открывании нужно приложить усилие.

Выбирают розетки для ванных и санузлов не по дизйну, который зачастую не отличается у электроустановок, имеющих кардинально разную степень защиты, а именно по IP. Первое цифровое значение IP говорит о степени защиты от пыли и твердых частиц, а второе – о степени защиты от воды. Оптимально брать для ванной устройство маркировкой от четверки, еще лучше 5 или 6 (IP55; IP65). Цифра 6,7 и 8 в обозначении указывает на то, что корпус розетки герметичный и имеет защиту от прямых струй воды. Дополнительная крышка со встроенной пружиной не позволит розетке открыться случайно, для доступа к контактным гнездам нужно приложить определенное усилие – крышку аккуратно приподнимают и вставляют вилку в отверстия розетки, при этом крышка защищает зону контакта сверху.

Розетки известных брендов (Legrand, BERKER, Makel, АВВ и др.) могут обеспечить не только безопасность, но и стильный дизайн ванной, есть выбор по цветам и формам. Но модельные ряды экономичных розеток очень просты и обеспечивают только безопасность, что само по себе немало.

Когда меняют розетки в новом доме или устанавливают дополнительные, обычно не меняют провода, поскольку в новых домах силовая проводка отвечает нормам безопасности и имеет резерв по нагрузке. В старых домах перед тем, как заменить розетки, часто меняют слабые и не рассчитанные на нагрузки современной электросети алюминиевые провода на медные сеч. от 1,5мм2. Потребуются и монтажные (распаячные) коробки, на каждый блок розеток. Коробки монтируют под потолком, провод до розетки должен спускаться вниз строго по вертикали. Это условие диктуют нормы и здравый смысл: за плиточными облицовками кабель будет не виден, а любой электропровод, находящихся вне линии от распределительной коробки до розеточного блока – фактор аварии. Напрямую располагают провода под напольными покрытиями или под подвесными потолками, то есть если имеется защита. Обязательны в таких случаях гофротрубки для проводов, причем всех без исключения типов: ВВГ, ВВГнГ и NYM. Тип проводки для ванной – внутренний, в штрабах под облицовку, как самый безопасный.

Ретро-проводка в ванных деревянных домов исключительно роскошна, выполняется снаружи и имеет кроме порой запредельно высокой стоимости необходимую защиту, провода можно прикрывать негорючими коробами или оставлять открытыми. Для подключения мощной бытовой техники монтируют отдельные силовые линии с УЗО.

Влагозащищенные розетки в ванной обычно прячут в шкафчики, под карнизы и столешницы – для дополнительной защиты розеток и в эстетических целях.

Высота розеток в ванной

Высоту установки розеток выбирают согласно уровня влажности в ванной, но и с учетом комфорта использования розетки. Так, стиральную машину удобно включать в розетку на высоте 0,4-0,5 м от пола и чуть ниже ее крышки, для душевой кабины розетка должна быть высоко – не ниже 2,0 м и обязательно выше уровня верха кабинки. Большинство розеток в ванной монтируют на высоте 0,9-1,0 м от уровня чистого пола. Расстояние в 30-35 см над финишной отделкой пола, принятое для установки розеток и выключателей в комнатах многоэтажек, недостаточно для обеспечения безопасности при затоплении ванной, и совершенно недопустимы розетки рядом с полом, по тем же соображениям безопасности.

Общие для комнат правила монтажа электроустановок (розеток и выключателей) также должны соблюдаться и в ванной:

• Высота от пола не менее 90 см;
• Расстояние от потолка не менее 15 см;
• Расстояние от дверного и оконного проема не менее 10 см.

Чтобы устанавливать розетки в ванной самостоятельно, необходимо иметь не только знания, но и навык, иногда оптимальный вариант – пригласить опытного электрика. Несколько нюансов по электромонтажным работам в ванной:

• Мощные электроприборы, например, бойлеры, подключают чаще всего не в силовую розетку, а напрямую через дифавтомат отдельной линией.
• Модные раковины с длинными столешницами позволяют установку скрытых модулей, при этом розеточный блок будет безопасно спрятан в столешнице или под ней, а снаружи имеется деталь, за которую блок удобно вытащить. Такие выдвижные модули дают 100% — ную защиту от воды и влаги и при этом маскировка розеток служит эстетике дизайна. Блок может быть в виде выносной книжки или колонки, как в офисных и модных кухонных дизайнах.
• Все линии, идущие в ванную, имеют защитное отключение (УЗО), а мощная техника – отдельный автомат. В этом случае даже если один прибор выйдет из строя, на режиме работы всех остальных приборов, подключенных отдельными линиями, поломка никак не скажется.

При ремонте и замене старых розеток, находящихся в уровне от 50 до 90 см от уровня напольного покрытия, их не передвигают, а устанавливают на то же место.

Установка розеток в ванной комнате — порядок монтажа своими руками и требования к нормам безопасности (120 фото + видео)

Ванная комната отличается некоторыми особенностями в плане электромонтажа. Прежде всего это обусловлено повышенной влажностью в данном помещении, что накладывает определенные ограничения на использование электрических приборов. Но, все же розетки в ванной комнате необходимы. К тому же, сегодня существуют специальные влагозащищенные розетки для ванной, которые минимизируют риски поражения электрическим током и замыкания.

Розетки в ванной используются для подключения стиральной машины, электробритвы, фена, системы гидромассажа, бойлера и прочих приборов.

Краткое содержимое статьи:

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Нормативы безопасности позволяют устанавливать и менее защищенные изделия. Но, при этом необходимо осуществлять монтаж внутри специального защитного кожуха.

Выбор зоны для монтажа розетки в ванной

Согласно нормативам, санузел делится на несколько зон, отличающихся уровнем электробезопасности:

• 0 – рядом или внутри участков, в которых непосредственно присутствует вода (раковина, ванна, душевая кабинка);
• 1 – все зоны выше и ниже нулевого участка;
• 2 – расстояние в 60 см от границ зоны 1;
• 3 – расстояние в 240 см от границ зоны 2.

Устанавливать розетки в ванной комнате можно исключительно в зоне 3.

В каком месте устанавливать розетку в ванной комнате?

На стенах санузла образуется конденсат, это необходимо учитывать при монтаже розеток. Причем чем ниже, тем больше конденсата. Поэтому высота розеток в ванной должна составлять примерно 130 см от пола.

Не рекомендуется размещать розетки рядом со стальными трубами водоснабжения и отопления. Расстояние должно быть таким, чтобы не было возможности двумя руками взяться сразу за розетку и стальную трубу. По фото розетки в ванной видно, что установку необходимо выполнять на максимальном удалении от источников воды и коммуникационных систем. Желательно монтировать розетки на противоположных стенах от источников воды и труб.

При этом розеткой должно быть удобно пользоваться. Следует обеспечить удобство подключения электроприборов, чтобы не приходилось перемещать их каждый раз при необходимости использования. Мебель и техника не должны препятствовать подключению вилки к розетке.

Как подключить розетку своими руками?

Есть три основных способа установки розетки в ванной:

• монтаж накладной розетки;
• установка встроенной розетки;
• монтаж в защитном кожухе.

При выборе розетки необходимо учитывать мощность потребителей. Обычно в ванной используется достаточно мощная техника – стиральная машина, бойлер и т. п. Рекомендуется выбирать розетки, рассчитанные на мощность в 3,5 кВт (16 А).
