Тест вибрационных насосов типа БВ 0,12-40 (Ручеек)

Среди разных видов бытовых насосов, используемых для водоснабжения дач и полива огорода, особым спросом пользуются насосы вибрационного типа. Главной причиной повышенной популярности вибрационных насосов является их дешевизна — большинство моделей производителей из России и стран СНГ имеют цену в пределах 700-1900руб.

Конструкция современных насосов мало отличается от разработанного 30 лет назад на заводе «Динамо» (г. Москва) первого насоса вибрационного типа. Роль линейного двигателя в них играет электромагнит, втягивающий и толкающий поршень насоса, в результате чего вода частыми качками поднимается вверх. Несмотря на простое устройство и меньшую производительность, чем, например, у циркуляционных насосов, вибрационные насосы вполне могут обеспечить подачу 0,43-0,72м3 воды в час на расстояние 8-63м.

Основным недостатком таких насосов является то, что их использование для перекачивания воды из колодцев или скважин приводит со временем к заиливанию водозаборного сооружения. Вибрация работающего насоса действует разрушающе на стенки скважины, из-за чего в воду попадают песок и мусор.

Для того чтобы определить лучший образец вибрационного насоса, специалисты нашей фирмы провели тестирование восьми моделей типа БВ-0,12-40.
Были выбраны следующие насосы:
— «Малыш» — производства Бавленского завода «Электродвигатель»,
— «Малыш» — Московского предприятия «АЭК Динамо»,
— «Струмок» — Харьковского предприятия ОАО «Электромашина»,
— «Ручеек» — ОАО «Ливгидромаш»,
— «Ручеек 1» — Могилёвского ОАО «Техноприбор»,
— «Водолей 1» — Кировского ЭМСЗ «ЛЕПСЕ»,
— «ЭТМА» — компании «ЭТМ. Вологда»,
— «Нептун» — Конотопского завода «Красный металлист»

Маркировка насосов означает, что данные образцы способны подавать 0,12л воды в секунду (т.е. 432л/ч) с глубины до 40м. Испытание насосов проводилось на соответствие заявленным производительным характеристикам, также был проверен уровень их безопасности при эксплуатации.

Производительность.

Как показали контрольные замеры, параметры объёма перекачиваемой воды у всех насосов достаточно сильно отличались. Так, с помощью насоса Малыш (Бавлены) удалось перекачать за час 612л, «Ручеек» показал результат в 598л, а «Нептун» — почти 594л. Меньше воды удалось накачать насосу «Ручеек 1» — только 291л. Напор, который смогли обеспечить насосы, на деле оказался таким же разным, и не у всех образцов струя воды достигала 40м.

Самый хороший напор у насоса «Малыш» (Москва) — 56,6м, «Ручеек» подал воду на 51,5м, а «Ручеек 1» — всего на 34,5м. Наихудшие результаты выдал насос «Струмок», его показатели — подача 86л в час, напор — 5м.

Безопасность.

Испытания безопасности вибрационных насосов проводились в двух режимах работы — в обычном и в аварийном. Нормальные условия эксплуатации не вызвали сбоев в работе почти у всех моделей, кроме насоса «ЭТМА», обмотки двигателя которого нагрелись до 124°C (по стандарту положена максимальная температура нагрева 115°С). У остальных возникающие токи утечки на корпус насоса соответствовали норме, изоляция осталась неповреждённой даже при резких скачках напряжения.

Другая картина наблюдалась, когда условия работы приблизили к аварийным — для этого был прекращён доступ воды через всасывающий шланг насоса. Работа в режиме «сухого хода» сразу же привела к перегреву обмоток двигателей большинства приборов.

Только у некоторых образцов, например, у насоса «Малыш» (Москва), предусмотрена довольно эффективная система защиты от перегрева. В течение всего положенного времени (по стандарту -7 часов) «Малыш» при перегреве отключался и, остыв, автоматически включался.

В моделях «Ручеек» и «Ручеек-1» функцию термозащиты осуществляет специальная конструкция, при котором всасывающее отверстие располагается в верхней, а не в нижней части корпуса насоса. В таком случае двигатель охлаждается водой, что и помогло указанным образцам продержаться контрольное время испытания, обмотки их двигателей не сгорели. Остальные пять насосов лишены какой-либо термозащиты, поэтому у четырёх образцов произошло повреждение обмоток в результате короткого замыкания. Пятый, насос «Струмок», остался невредим, возможно, потому что потреблял только около 60% от номинальной мощности в 280вт.

Чтобы проверить, насколько устойчива изоляция насосов при работе в ненормальных условиях, её ещё раз проверили на пробой высоким напряжением. Только у насосов марок «Малыш», «Ручеек» и «Ручеек 1» изоляция выдержала, и пробоя на корпус не было зафиксировано. Тот же результат — при работе насосов с заторможенным поршнем. Подобная ситуация часто случается, когда поршень заклинивает, насос перестаёт качать воду и двигатель перегревается. Как выяснилось в результате имитации такого случая, изоляция всех насосов, кроме вышеперечисленных четырёх, ненадёжна.

Ещё одно испытание заключалось в том, что у насосов, оставленных на долгое время в воде в неработающем состоянии, при включении снова проверили изоляцию проводки на пробой. В результате чего вышел из строя «Водолей 1». Повреждение электрического шнура произошло в месте сращения двух его частей, одна из которых, длиной 2,5 метра, облачена в резиновую изоляцию, другая, 8-метровая, в изоляцию из ПВХ.

Результаты теста.

Таким образом, среди всех образцов вибрационных насосов четыре модели: «Струмок», «Нептун», «Водолей 1» и «ЭТМА» оказались несоответствующими нормам безопасности. Насос «Струмок» (г. Харьков) из-за низкого качества был снят с испытаний. Среди остальных моделей указанную производительность — подачу 432л/ч и напор 40м обеспечивают только насосы «Малыш» («АЭК Динамо») и «Ручеек» (ОАО «Ливгидромаш»), причем последний при отличном качестве имеет ещё и самую оптимальную стоимость. Эти модели и были признаны лучшими насосами вибрационного принципа действия типа БВ-0,12-40.

При подборе вибрационного насоса, в первую очередь необходимо руководствоваться параметрами его производительности (напора и подачи, которые он должен обеспечить). Однако, как показали наши испытания, нелишним будет поинтересоваться, предусмотрена ли в конструкции насоса какая-либо система защиты от перегрева двигателя. Это поможет при эксплуатации насоса избежать получения электротравм, а также значительно увеличит срок службы самого насоса.

Кстати, продлить срок службы вибрационного насоса поможет и выполнение следующих советов по его монтажу и эксплуатации:

— Установка дополнительного фильтра на входной патрубок насоса обеспечивает более надёжную фильтрацию воды от мелких твёрдых частиц и песка. Для этого можно использовать фильтр из волокнистого пористого полиэтилена, препятствующий проникновению мельчайших фракций размером до 50мк. Такой фильтр оказывает ничтожно малое сопротивление току воды, и поэтому его использование не снижает производительность насоса.

— При установке насоса в скважину или колодец необходимо обеспечить его надёжное закрепление, поэтому для подвешивания прибора лучше использовать прочный капроновый шнур, который пропускается сквозь шланг из ПВХ с диаметром 16-20мм. Сам шнур должен выдерживать нагрузку на разрыв, в пять раз превышающую вес насоса. Не рекомендуется применение металлического троса или проволоки, так как такая подвеска при вибрации может повредить крепления насоса, и тот упадёт в скважину. Если насос опускается на глубину менее 10м, то для погашения вибрации к концу шнура прикрепляют дополнительную эластичную подвеску из резины. Необходимо установить насос в скважине на глубину, указанную в паспорте (обычно 2-3м) и таким образом, чтобы он не касался стенок, а расстояние до дна было не менее 0,3м. Если скважина слишком узкая и есть вероятность, что при работе насос будет касаться стенок, то на его корпус надевается защитное кольцо из плотной резины.

Фильтр для вибрационного насоса ЭФВП-Ст-38-125 (маленький в/з, н/з)

Фильтр для вибрационного насоса ЭФВП-Ст-38-125 (маленький в/з, н/з)

Фильтр ЭФВП–Ст–38–125 применяется для защиты погружных вибрационных насосов. Используется для следующих вибрационных насосов: насос Малыш с нижним забором воды, насос Малыш-М с верхним забором воды, насосы Ручеек и Ручеек-1.

Известно, что большинство насосов, перекачивающих воду из природных источников, подвергаются разрушительному воздействию механических включений. Это приводит к истиранию корпусов и рабочих колес самих насосов, иногда к заклиниванию привода и сгоранию двигателя, попадание грязи под тарелки обратных клапанов приводит к перегрузкам самовсасывающих насосов и, как следствие, их поломке. Кроме того, насос вместе с водой качает песок, ил, любую другую грязь, находящуюся в воде. Эта грязь забивает трубы и дорогие фильтры, оседает в накопительных баках, выводит из строя систему водоснабжения. Мы предлагаем Вам простое решение — фильтры для защиты любых бытовых насосов от механических повреждений. Идея состоит в том, чтобы поверх обычной приемной сетки, а где ее нет, то на сам насос или на обратный клапан устанавливается фильтр, предотвращающий попадание в систему механических примесей размером более 100 — 150 микрон. Большая площадь фильтра обеспечивает низкую скорость фильтрации воды, и частицы грязи просто скапливаются около фильтра до выключения насоса. Фильтры имеют высокую механическую прочность и эластичность и, кроме очистки воды, обеспечивают защиту корпуса насоса от механических повреждений.

Высота фильтра, мм:

Внутренний диаметр фильтра, мм:

Наружный диаметр фильтра, мм:

Строительный рынок «СтройДвор на Карболите» (стройматериалы Орехово-Зуево) это более 2000 метров торговых площадей с более 25000 товаров для строительства и ремонта. Комплекс на ул. Дзержинского 36 города Орехово-Зуево Ликино-Дулевского городского округа Московской области включает в себя открытую площадку строительных материалов, магазин сантехники,магазин красок,магазин электроинструмента и ручного инструмента, это место часто посещают те ореховозуевцы, кто совершает или планирует ремонт: отделочные материалы (обои, плинтусы, ламинат, мебель в ванную), материалы для строительства дач и коттеджей на тысячах квадратных метров. Для тех, кто ищет стройматериалы в Орехове-Зуеве, СтройДвор — это все для строительства, все для ремонта: все, чтобы построить дом.

В отдельном корпусе находятся кафе, автомойка и шиномонтаж. Свой грузовой автопарк позволит доставить любой заказ для каждого клиента. Заказ можно произвести в интернет-магазине стройматериалов Орехово-Зуево.

Торговый комплекс стройматериалов Орехово-Зуево СтройДвор на Карболите 2012-2020 г.

Фильтры для погружного насоса в Санкт-Петербурге

• Фильтры и умягчители для воды
• Прочая оснастка к садовой технике
• Электрические водяные насосы
• Аксессуары и принадлежности для чистящей и моющей техники
• Водоочистка
• Шланги и комплекты для полива
• Аксессуары для моек ВД
• Блоки автоматики для насосов

Фильтр для вибрационного насоса с нижним забором, большой, защитный

Фильтр для погружных центробежных насосов 4″ ЭФВП–Тр–100–200

Фильтр для вибрационного насоса с нижним забором, большой, защитный

фильтр для вибрационных насосов с верхним и нижним забором, малый

Фильтр для вибрационного насоса с нижним забором, большой, защитный

Фильтр для вибрационных насосов с верхним и нижним забором,большой

Входной фильтр для погружных насосов, Karcher

Фильтр входной Karcher для погружных насосов малый

Входной фильтр для погружных насосов, малый

Фильтр для вибрационных насосов с верхним и нижним забором, малый

Входной фильтр для насосов Karcher, малый, 2.997-211.0

Фильтр для насосов 1″ Metabo, 0903050314

Фильтр Люкс для вибрационных насосов Малыш, Ручеек, Аквалив

Входной фильтр Karcher, для погружных насосов, малый, черный

Фильтр водозаборный Джилекс

Фильтр входной для погружных насосов, Karcher | 2.997-201.0

Фильтр входной для погружных насосов Good, Karcher | 6.997-351.0

Фильтр для насосов с запасным комплектом маленький (BH-PF03)

Входной фильтр для погружных насосов, Karcher (2.997-201.0)

Входной фильтр для погружных насосов Karcher 2.997-201

Фильтр входной для погружных насосов Good, Karcher | 6.997-351.0

Фильтр водозаборный Джилекс

Водозаборный фильтр Джилекс G1 П

Фильтр входной для погружных насосов, Karcher | 2.997-201.0

Фильтр ДЖИЛЕКС 1 МС

Комплект для подключения насосов Джилекс Краб 50

Входной фильтр для погружных насосов Karcher 2.997-201

Фильтр механической очистки Elpumps Filter 1 liter муфтовый (ВР/ВР), полипропилен

Насосная станция ДЖИЛЕКС краб 24

Фильтр для насосов 1″ Metabo, 0903050306

Фильтр Гейзер «Самогоныч», для очистки самогона

Фильтр входной Karcher для погружных насосов малый

Фильтр грубой очистки воды

Входной фильтр для погружных насосов, малый Karcher

Устройство защиты скважинного насоса с плавным пуском EXTRA Акваконтроль УЗН-1,5С

Комплект для подключения насосов Джилекс Краб 24

И снова о бытовых вибрационных насосах: знакомимся ближе

Ассортимент бытовых вибрационных насосов, начиная с момента их освоения, а это где-то 50-е годы прошлого века, значительно расширился. Кроме самых распространенных моделей — «Ручейков» и «Малышей», в продаже появились «Роднички», «Струмки», «Каштаны», «Фонтаны», «Удальцы», «Гейзеры», «Поливы», «Нивы», «Бештау», «Риони» и т.д. Активно пытаются освоить эту нишу на рынке насосного оборудования и китайские производители, но о том как это у них получается, поговорим немного позже.

Объем выпуска вибрационных насосов уже превышает 1млн. штук/год, но потребность в них до сих пор не исчерпана.

Чем же так хороши вибрационные насосы?

Как и в 50-е годы, так и по сей день, в быту вибрационные насосы остаются вне конкуренции, а причина тому : их доступная цена, неприхотливость, универсальность применения и мобильность.

Цена насоса даже меньше чем цена бытовой соковыжималки. и во все времена остается доступной простому покупателю.
Насос прост : он не обременен никакими вращающимися элементами, ни электродвигателем, он не требует ни профилактического обслуживания (например, смазки), ни серьезного ремонта.
Насос удобен : имея массу всего в 4 килограмма, его можно перенести в любой таре (хоть в полиэтиленовом пакете) куда угодно и применить в любом резервуаре, будь то водоем (речка или озеро), колодец (скважина) или даже обычная бочка, а подвесить его можно на тросе из капрона, например.
Насос экономичен : всего 0,2 кВт достаточно, чтобы поднять c 10-ти метровой глубины 1м3 воды.

Какова конструкция вибрационного насоса?

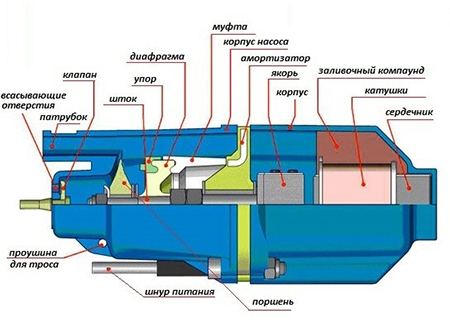

Насос состоит из следующих основных узлов: корпуса насоса, электромагнита и вибратора.

Электромагнит состоит из сердечника и обмотки. Сердечник П-образного вида, выполнен из стали электротехнической листовой. Обмотка состоит из 2-х последовательно соединенных катушек. В корпус размещены сердечник и обе катушки, они залиты компаундом. Он обеспечивает изоляцию, закрепление сердечника с катушками в корпусе и отвод тепла от катушек.

Вибратор состоит из якоря, в котором запрессован шток. На штоке есть резиновая пружина — амортизатор, который жестко крепится 2-мя гайками на валу. Внутри амортизатора есть втулка , она ограничивает сжатие амортизатора. На определенном расстоянии от амортизатора установлена диафрагма резиновая — она она выполняет роль дополнительной опоры для штока и направляет его. Она также отделяет гидравлическую камеру от электрической.

Корпус насоса : в него установлен клапан, закрывающий входные отверстия. При отсутствии давления происходит свободное вытекание жидкости через специальный зазор, размером 0,6 — 0,8 мм.

Как функционирует вибрационный насос?

При подключении вибрационного насоса к электропитанию (50 Гц) якорь насоса притягивается к сердечнику. Каждые пол периода амортизатор отбрасывает якорь обратно. Так за 1 период токовой волны, якорь притягивается 2 раза. Следовательно, при частоте 50 Гц за 1 сек. якорь притягивается 100 раз. Так же часто вибрирует и поршень, расположенный на штоке с якорем.

Так образуется гидравлическая камера — за счет объема, ограниченного поршнем и клапаном в корпусе. Так как вода, перекачиваемая насосами из источников, является двухкомпонентной смесью, содержащей растворенный и не растворенный воздух, то она обладает некоторой упругостью — пружинит при механическом воздействии что и происходит в гидравлической камере при колебании поршня.
Вода в насосе обладает определенной упругостью, за счет того что содержит в себе растворенный и нерастворенный воздух, и как пружина, сжимается и разжимается, а излишки воды выталкиваются в напорный патрубок. В это время клапан обеспечивает вход воды и ограничивает ее выход через всасывающие отверстия.

Насосы комплектуются тросом из капрона (обязательно), который используется для для монтажа и закрепления вибрационного насоса. Трос, так как он из капрона, не прродит ток, защищая тем самым человека в случае пробоя изоляции от опасности поражения электричеством. Применение стального троса не рекомендуется, так как трос перетирает проушины корпуса.

Параметры насоса.

Разные производители вибрационных насосов в своих рекламных материалах и на табличках на корпусе насоса предоставляют порой противоречивую информацию.

На большинстве российских вибрационных насосов указывают номинальный напор — 40м, а номинальной подачу — 0,12 л/с (0,43 м 3/ч — если быть точнее 0,432 м 3/ч).

А на импортных аналогах, например на китайских, ставится максимальный напор 60 — 80м. Но надо учесть, что это напор при условии полном перекрытии подачи. А фактически же эти насосы даже при напоре в 40 метров качают уже значительно меньше, чем российские насосы . Это не самореклама, а подтвержденный независимыми экспертами факт.

В зависимости от регулировки, максимальная подача без напора, колеблется от 1 до 1,5 м3 в час. Мощность, потребляемая насосом, указана в пределах от 180 до 300Вт, максимальный ток – 3,5 А. Пусковой ток практически не превышает потребляемый.

Для обеспечения параметров насоса рекомендуется комплектовать насосы шлангами с внутренним диаметром не менее 19мм (3/4 дюйма). Использование шлангов меньшего сечения приводит к перегрузке насоса и потере производительности.

Что выбрать : вибрационный насос или насос БЦП ?

С началом массового малоэтажного строительства увеличилась потребность в воде, ведь и небольшие садовые домики, и большие загородные коттеджи нуждаются в качественном водоснабжении. Вибрационные насосы в индивидуальном водоснабжении стали вытесняться более производительными и имеющими значительно больший ресурс — центробежными насосами типа БЦП. Но в тех случаях, где насос используется сезонно, не следует загоняться на дорогостоящий насос БЦП.

Вибрационный насос прекрасно справится с поливом дачного участка, или откачкой воды из затапливаемого помещения. В отличие от БЦП, вибрационный насос наравне с грязевыми насосами «Гном» прекрасно справится с откачкой воды из канализации.

Также насос можно использовать при чистке и углублении колодцев.
Ресурс насоса при этом уменьшится. Но ил и песок из колодца будет откачен.
Для мобильной установки насоса достаточно уложить его на твердое дно водоема или бассейна и включить в сеть. При длительной работе насоса в таком положении корпус следует защитить от истирания куском резины от старой автомобильной камеры или коврика.

И по цене вибрационные насосы как минимум в пять раз дешевле насосов БЦП.

Кто лучше: «Ручеек» или «Малыш»?

Наиболее распространенными бытовыми погружными насосами для организации водоснабжения загородного дома являются вибрационные насосы типа «Ручеек» (производства ОАО «Ливгидромаш») и «Малыш» (производства ЗАО «Бавленский завод «Электродвигатель»).

Насосы различаются по расположению всасывающих отверстий. Насос «Ручеек» имеет классическую компановку, т.е. всасывающие отверстия расположены сверху, а электропривод снизу.

Такая конструкция имеет лучшее охлаждение, исключает захват примесей со дна. Насос может длительное время работать в погруженном состоянии с открытыми на воздух всасывающими отверстиями В насосе «Малыш» всасывающие отверстия расположены в нижней части корпуса. Такие насосы желательно приобретать с термореле. В противном случае их нельзя оставлять без присмотра.

Бытующее мнение о преимуществе насосов с нижним забором воды в том, что они могут качать воду из более мелкого водоема -спорное. Насос с верхним забором воды можно расположить горизонтально и он будет прекрасно работать.

А стоит ли съэкономить на китайских вибрационных насосах?

На российском рынке появились не только китайские тряпки, но уже и китайские насосы: это всяческие «Тайфуны», «Калибры», «Гейзеры» и т.д. Причем, как и принято у китайского производителя, — все скопировано с российских «Ручейков» и «Малышей», только надо заметить с большими потерями в качестве этих насосов.

Специалистами ОАО «Ливгидромаш» были проведены сравнительные исследования отечественных вибрационных насосов и их китайских аналогов, в результате которых выявили ряд существенных недостатков у китайских насосов:

• корпусы насосов изготавливаются из сплава алюминия, где содержание вредных примесей (Cu > 0,6%, Zn > 0,5% ) сильно завышено и применение таких материалов, покрытий не разрешено для контакта с питьевой водой. Поэтому китайские насосы могут использоваться только для полива и технических нужд.
• при визуальном контроле восьми марок насосов китайского производства были отмечены следующие нарушения Закона «О защите прав потребителей» и международного стандарта ГОСТ Р МЭК 60335-2-41-98:
  1. На отдельных образцах (Гейзер,TVW60 NSV3 0.12-40. De FJRT) отсутствует информация об изготовителе (статья 9,10 Закона «О защите прав потребителей»).
  2. В маркировке отсутствует товарный знак или наименование предприятия-изготовителя, что является нарушением ГОСТР МЭК 60335-2-41-98.

Такие насосы не могут пройти сертификацию, так как :

Малыш и скважина — почему нельзя применять вибрационные насосы в скважине

Огромное количество частных домовладений сталкиваются с проблемой организации водопровода ввиду удаленности от централизованных магистралей. В большинстве случаев подобные мероприятия не оправдывают себя с финансовой точки зрения, хотя есть немало и чисто технических преград. Разумным, а часто и единственно возможным выходом из положения является бурение скважины на участке.

При ее обустройстве одной из основных проблем можно считать правильный подбор насосного оборудования. Только так удастся обеспечить беспрепятственный подъем воды с глубин в 20- 30 м и более и сохранить саму скважину в рабочем состоянии. В этом свете особенно ярко выделяется вопрос совместимости, применимости популярных компактных вибрационных насосов, например, «Малыша». Противников у него куда больше, нежели адептов, а вот почему сложилась такая ситуация, попробуем разобраться далее.

Что такое вибрационный насос?

При упоминании термина “насос” человек обычно представляет себе агрегат, который состоит из корпуса с двумя патрубками (подающим и всасывающим). Внутри корпуса находится вращающееся рабочее колесо (крыльчатка), которое приводится в движение электродвигателем.

Вибрационный насос «Малыш» устроен совершенно иначе. Во-первых, роль приводного узла здесь играет электромагнит с П-образным сердечником. Вторая половина сердечника является вибратором и механически соединена штоком с мембраной или диафрагмой.

Такой насос относится к объемно-инерционному типу. Перемещение среды происходит за счет изменения давления на мембрану, которое обеспечивается периодической подачей напряжения на катушки электромагнита. Более наглядно принцип действия такого оборудования можно увидеть на иллюстрации внизу.

Отсутствие электродвигателя и сложных вращающихся узлов, которые подвержены трению и нуждаются в регулярной смазке, дает очевидные преимущества:

Компактность. «Малыш» имеет малые габариты и весит не более 4- 4,5 кг . Для сравнения аналогичные по характеристикам центробежные скважинные модели имеют вес до 10- 11 кг ;

Долговечность. Более простая конструкция, отсутствие трения значительно продолжают срок службы оборудования;

Последний критерий является особенно показательным, поскольку бюджет у большинства потребителей России ограничен.

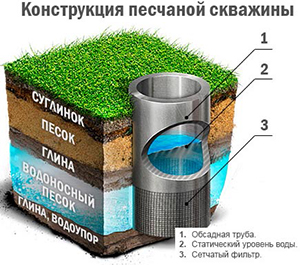

Как устроена скважина?

Непременным условием работоспособности вибрационного насоса является его постоянное расположение в воде. Он является идеальным решением для колодцев, но скважина имеет куда большую глубину (до 30- 40 м и более), устроена и функционирует иначе. Примерная структура типичного ствола показана на иллюстрации внизу.

Как можно видеть, на пути к горизонту труба проходит пласты песка, суглинка и глины, чередующихся между собой. Нижняя, приемная часть ствола, которая находится непосредственно в водоносном песчанике, имеет перфорированные стенки с фильтрующим материалом. Кроме этого, при всасывании воды на “сетке” оседают частицы песка, формируя так называемый “конус фильтрации”. Примерную схему придонного участка скважины можно оценить на иллюстрации внизу.

Такая структура сохраняется в том случае, если используется насос центробежного типа, который всасывая воду, притягивает к стенкам трубы песок и уплотняет “конус”. Если же опустить в скважину «Малыш», последствия могут быть непредсказуемыми, но в большинстве случаев – явно негативными.

Все дело в вибрации, которую создает электромагнит и мембрана для перекачки среды. Она легко распространяется в воде, не теряя при этом энергию. Устоявшаяся структура фильтрационного конуса рушится, а сами песчинки, независимо от фракции, пребывают в постоянном движении вокруг сетчатого участка трубы. Для самой скважины подобная ситуация может иметь следующие последствия:

• Образование песчаной пробки. Ввиду постоянной вибрации среды, мелкие песчинки не задерживаются более крупными на внешнем периметре конуса (это хорошо видно на рисунке вверху). Они просачиваются сквозь сетчатый фильтр и постепенно накапливаются внутри него до образования плотной пробки. Подобный сценарий также возможен при использовании не заводского, а кустарного фильтра. В этом случае, вибрации приводят к появлению щелей в его верхней, стыковочной области. Результат очевиден – резкое падение дебита скважины;
• “Пескование”. Помимо того, что частицы скапливаются внутри фильтра, они могут просачиваться и наружу вместе с выкачиваемой насосом водой. О качестве продукта в таком случае говорить не приходится, да и долговечность насоса снижается стремительно;
• Разрушение стыков. Как правило, при оборудовании скважин используют свинчиваемые трубы, но также в ходу есть сварные варианты. От качества соединения зависит возможность проявления трещин, через которые просачивается песок.

Из всего этого можно сделать один логический вывод – применение в скважинах вибрационных насосов типа «Малыш» даже несмотря на их простоту, долговечность и доступность крайне не рекомендуется! По статистике, в 90% случаев такое решение приводит к образованию песчаной пробки в фильтрующей зоне трубы и просачиванию частиц наверх. В оставшихся 10% система работает, как часы, не вызывая нареканий. Это, скорее всего, связано с тем, что в водоносном горизонте вокруг трубы находятся крупно фракционные песчинки, которые просто физически не могут просочиться сквозь мелкозернистую сетку фильтра.

Вы используете устаревший браузер. Пожалуйста обновите свой браузер.

+7 (978) 220-20-21

8 (800) 250-58-30

Вибрационные насосы

Простота применения и технического обслуживания, высокий уровень надежности, доступная цена – вот основные принципы, которыми руководствуются владельцы загородных ломов и дач в момент покупки гидрооборудования. Этими характеристиками обладают вибрационные насосы погружного типа. Такие насосы вполне справляются с решением бытовых и хозяйственных задач. При выборе погружного насоса вибрационного типа не стоит учитывать только невысокую стоимость. Также необходимо разобраться в условиях применения, особенностях строения и использования.

Конструкция вибрационных насосов

Вибрационные насосы погружного типа обладают достаточно простой конструкцией, которая включает в себя следующие составляющие:

1. Силовой элемент. Это электрическая катушка с сердечником из стали. Этот силовой элемент для защиты от воды и улучшения теплоотдачи залит специальной смесью. Она состоит из эпоксидной смолы и белого песка.
2. Вибратор. Состоит из якоря специальной формы, стального штока, амортизатора и муфты.
3. Внутренняя камера. В эту камеру поступает и выкачивается поступающая жидкость.
4. Обратные клапаны. Это резиновые элементы конструкции насоса. Они контролируют уровень давления поступающей воды.
5. Всасывающие отверстия.
6. Напорный патрубок.

Как работает вибрационный насос

Принцип работы погружного насоса вибрационного типа основывается на изменении давления жидкости и воздуха при движении поршней.

Плюсы использования насоса заключаются в следующем:

1. Простая конструкция. Из-за этого они не требуют применения особых усилий при ремонте, эксплуатации и обслуживании.
2. Отсутствие вращающихся деталей и различных подшипников.
3. Отсутствие большого нагрева механизма, что способствует меньшему изнашиванию.
4. Можно применять в воде, где есть некоторое количество щелочи или минеральных солей. Также они способны работать в воде любой температуры.

Основным недостатком использования погружных насосов вибрационного типа состоит в том, что при их работе создается некоторая вибрация. Она, в свою очередь, разрушает незащищенные стенки колодца или скважины.

Погружные вибрационные насосы используют для того, чтобы:

• Откачать воду из колодца, который только что был выкопан.
• Откачать воду из колодца, который очень долго используется. Также для того, чтобы его очистить или осмотреть водоносные ключи.
• Перекачать воду для использования в бытовых целях.
• Откачать воду из водоема.
• Подать воду из резервуара, который может находиться как под, так и над землей.
• Откачать скопившуюся воду из подвала, траншей и других объектов.

Для обслуживания скважин вибрационные насосы практически не используются. Это происходит из-за того, что вибрация разрушает ее стенки. Они могут использоваться сразу после бурения скважины. При использовании вибрационного насоса для обслуживания скважины может произойти так, что фильтр будет постоянно забиваться мелкими песчаными включениями, которые содержатся в воде. Это приведет к снижению количества откачиваемой воды, подъему песчинок вместе с водой в систему водоснабжения дома или заиливанию скважины.

При заиливании скважины необходимо выполнить очистку вибрационного насоса самостоятельно или с помощью специалистов. Если вибрационный насос не может быть извлечен из обсадной трубы, то эксплуатировать скважину дальше нельзя. Для демонтажа оставшегося в обсадной трубе насоса необходимо вызывать специалистов, так как выполнить это самостоятельно вряд ли удастся.

Кроме этого, использование вибрационного насоса приводит к разрушению и обвалу стенок скважины. Если насос расположен в непосредственной близости к фундаменту дома, то может произойти его проседание.

Именно поэтому погружной насос вибрационного типа чаще всего применяют для обслуживания колодцев. Насос будет подавать воду на поверхность даже в том случае, если ее уровень понизится, и в трубу будут поступать ил и песок, которые поднимаются из-за вибрации со дна. Для устранения этой проблемы будет достаточно просто выключить насос, чтобы вода отстоялась.

Чтобы выбрать подходящий вибрационный насос необходимо учитывать его технические характеристики:

1. Уровень производительности. Это объем воды, который перекачивается за 1 единицу времени.
2. Напор. Это параметр, который определяет, на какую высоту насос сможет поднять воду.

Купить вибрационный насос в Крыму. Поддерживаем сервис 24/7!
Сервисная служба «Родник» обеспечит гарантию, а также послегарантийное сервисное обслуживание.

Нужна дополнительная информация?

Обращайтесь по телефонам:

г. Симферополь, ул. Крылова 164: +7 (978) 041-51-01

г. Севастополь, ул. Руднева 19а: +7 (978) 748-48-90

Сервисная служба: + 7 (978) 74-84-911

Насос Малыш-М (верхний забор) провод 32 м. Россия г.Ливны

Есть в наличии

• Описание
• Характеристики
• Видео
• Отзывы
• Инструкции
• Гарантия и возврат товара

Описание товара:

Тип — погружной, колодезный. Верхний забор воды.

Малый вес и габаритные размеры при небольших затратах энергии позволяют применять для водоснабжения небольших ферм, в строительстве для откачки воды из канав, траншей, подвалов и водосборников;
Электронасосы могут работать от электрических генераторов соизмеримой мощности, можно применять автоматику для удобного использования.

Насосы погружные применяются для полива приусадебных участков, огородов и индивидуального водоснабжения, а также для перекачки пресной воды из любых водоемов с температурой воды не более 35oС. Электронасосы «Малыш» и «Малыш-М» предназначены для подъема воды из колодцев и скважин с диаметром более 100 мм с глубины в диапазоне от 0 до 40 метров.
В «Малыш-М» всасывающие отверстия расположены сверху, что позволяет эксплуатировать насос в продолжительном режиме без надзора, не опасаясь перегрева.

Электронасосы соответствуют самым высоким стандартам безопасности и могут использоваться для перекачки питьевой воды;
Не требуют техобслуживания. Высокая надежность и длительный срок службы.

Характеристики:

Видео:
