Как найти провод под штукатуркой

Как найти проводку в стене

Скрытая электропроводка – это такой тип проводки, который предусматривает монтаж кабеля (провода) линий проводки в стене — под слоем штукатурки или другим отделочным материалом. Такая проводка с точки зрения эстетичности наиболее предпочтительна, так как трассы прокладки кабеля не видны. Но в то же время данная особенность скрытой электропроводки создает дополнительные проблемы при необходимости поиска мест прокладки кабеля в случае повреждения той или иной линии проводки или при необходимости проведения замены проводки при проведении ремонта в жилище.

Зачем еще нужно знать место прокладки электропроводки?

Очень часто при монтаже различных элементов интерьера на стену (навесные шкафы, картины, полки, крепление для телевизора и т.д.) крепежные элементы попадают в кабель (провод), что приводит к его повреждению. Еще более опасно то, что в процессе сверления отверстия в стене и попадания в кабель, высока вероятность поражения человека электрическим током.

Во избежание возникновения данных негативных ситуаций при необходимости крепления того или иного элемента на стене следует предварительно выполнить поиск мест прокладки провода и с учетом этого скорректировать места монтажа крепежных элементов. В данной статье рассмотрим возможные способы поиска скрытой электропроводки.

Косвенный метод поиска скрытой электропроводки

Первый метод, который рассмотрим — это косвенный метод. Данный способ не предусматривает применение каких-либо инструментов или приспособлений. Существуют общепринятые правила и нормы, согласно которым производится монтаж электропроводки, перечислим основные из них:

все линии электропроводки должны проходить строго вертикально либо строго горизонтально относительно архитектурно-строительных линий;

кабель прокладывается ниже потолочных плит перекрытия на 150 мм;

кабель, проходящий вдоль оконных балок, должен располагаться на расстоянии не ближе 50 мм;

в стенах, выполненных из бетонных, железобетонных блоков кабель располагают, как правило, в специальных бороздах, предусмотренных в плитах, в междублочных швах, а при отсутствии такой возможности кабель прокладывается в штробах;

при наличии пустот в плитах перекрытия рекомендуется кабель прокладывать в них. В данном случае могут прокладываться линии освещения непосредственно к осветительным устройствам, а также другие линии электропроводки;

расстояние между кабельной линией электропроводки и трубопроводом должно быть не менее 50 мм – для трубопроводов водоснабжения, канализации и не менее 250 мм – для газопроводов и труб отопления.

То есть если руководствоваться данными нормами, то можно без труда определить место прокладки той или иной линии проводки. Например, от розетки кабель идет вверх по стене строго вертикально, далее, на 20 см ниже потолка он поворачивает в сторону распределительной коробки и т.д.

Единственный минус данного способа заключается в том, что электропроводка может быть монтирована не в соответствии с нормами и соответственно фактически кабель может располагаться совсем в другом месте.

Часто с целью экономии проводов при монтаже электропроводки кабель прокладывается по самой короткой трассе, то есть не строго горизонтально и вертикально с изгибами под прямыми углами, а, например, по диагонали, прямой линией от распределительной коробки до розетки. Также если схема проводки достаточно сложная, то место прохождения тех или иных линий невозможно или высока вероятность допущения ошибки.

То есть косвенный способ не дает 100% гарантии того, что кабель проходит именно в этом месте. Такой способ хорошо подходит при необходимости проведения работ по замене проводки — можно сразу начинать вскрывать штробы, исходя из вышеперечисленных правил, и в процессе демонтажа кабеля наглядно видеть, куда идет кабель и как дальше его вскрывать. Нередко оказывается, что частично или полностью электропроводка в доме была монтирована не в соответствии с общепринятыми правилами и рекомендациями.

Тут же следует отметить, что если планируется полная замена проводки, то рекомендуется выполнять монтаж новой проводки строго по правилам, не допуская прежних ошибок.

Если монтировать электропроводку строго по правилам, то в будущем будет легко ориентироваться, где проходит та или иная линия проводки при необходимости закрепления различных элементов интерьера на стене. И в случае необходимости ремонта или последующей замены проводки можно будет без труда найти ту или иную трассу кабелей электропроводки.

Вообще при замене электропроводки рекомендуется оставлять монтажную схему, на которой указано точно расположение мест установки розеток, выключателей, промежуточных распределительных коробок, трасс прокладки кабелей всех линий электропроводки относительно других элементов. В будущем такая схема значительно упростит поиск тех или иных элементов проводки в стенах.

Приборы для поиска скрытой проводки

Если вышеприведенные рекомендации не помогли найти месторасположение линии проводки в стене, то тут не обойтись без специальных приборов.

Рассматривая приборы для поиска скрытой электропроводки можно отметить, что функцию поиска провода в стене может осуществить обычный металлоискатель. По сути, данное устройство указывает о наличии металла, а провод в стене — это цветной металл. Данный способ не подойдёт для стен, выполненных из железобетона, так как металлоискатель будет сигнализировать о наличии металла в любой точке стены.

Одним из наиболее распространенных приборов для поиска скрытой электропроводки является прибор под названием Дятел. Данный прибор способен найти не только место прокладки провода, но и точное место его повреждения (обрыва). При помощи данного прибора значительно упрощается процесс поиска и устранения повреждения. Так называемый Дятел осуществляет поиск не просто металлических предметов, а именно токопроводящих, поэтому его можно использовать для поиска скрытой электропроводки повсеместно, в том числе и в панельных домах.

Существует множество различных приборов, которые позволяют найти провод в стене. Часть наиболее популярных из них рассмотрены в этой статье: Приборы для поиска скрытой электропроводки.

При этом, совершенно нет гарантии, что они справятся с поставленной задачей.

Некоторые приборы не способны определять место расположения экранированных кабелей или же работают по принципу металлоискателя, то есть показывают наличие в стене не только провода электропроводки, но и других металлических элементов, например, арматуры в железобетонной плите.

Можно также изготовить прибор для поиска скрытой электропроводки самостоятельно. При наличии соответствующих навыков это не проблема – в интернете есть несложные схемы данных приборов.

В поиске места прохождения кабеля в стене поможет также компактный радиоприемник. Для этого необходимо настроить приемник на частоту 100-150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.

Еще один способ — использование микрофона аудиосистемы. Проводя микрофоном вдоль стены обнаружение провода можно зафиксировать по появлению посторонних шумов в аудиосистеме. В данном случае также рекомендуется включить в сеть мощный электроприбор.

Следует учитывать, что способ поиска провода при помощи радиоприемника или микрофона характеризуется высокой погрешностью или в отдельных случаях может быть вовсе нерабочим.

Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.

В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.

Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

Как определить обрыв электропроводки в стене под штукатуркой

Если провода заложены в стене, это еще не значит, что они защищены от повреждений и нарушения целостности изоляционного слоя. При возникновении проблем можно не только остаться без электроэнергии, но и стать участниками пожара. Для восстановления подачи тока и устранения неполадки требуется знать, как найти обрыв нуля в скрытой проводке и фазы, как исправить проблему с минимальными финансовыми и физическими затратами.

Способы поиска обрыва

Существует индукционный и акустический способ определения обрыва в скрытых коммуникациях. Для их реализации потребуются следующие инструменты:

• наушники (головные телефоны);
• акустический сигнализатор;
• генератор, который соединяют с проводом.

С помощью вышеописанных приспособлений во время поиска внимательно прослушивается проводка, скрытая в стене. Как только поврежденное место будет обнаружено, в наушниках раздается резкий и выраженный щелчок. Для работы важно правильно настроить оборудование на ту частоту, которая необходима.

Признаки обрыва в проводке

Если в доме частично начала пропадать электроэнергия, скорее всего, произошел обрыв скрытого провода. Также указывать на это место может отсутствие напряжения в розетках, которые находятся в одной зоне, или отсутствующее освещение.

Также нарушение целостности проводов сопровождается искрением кабеля, задымлением и выделением выраженного запаха гари. Причиной искрения бывает не только нарушение целостности токопроводящих жил, но и подбор некачественного или неподходящего в конкретном случае изоляционного материала. Он начинает оплавляться.

Повреждения образуются на любых отрезках жил. Чаще всего надломы встречаются в местах нарушенного соединения кабеля с розеткой или с выключателем, а также на участках между распределительным щитком с осветительными приборами и электрическими устройствами.

Причины обрывов электропроводов

Если соблюдать все правила использования электрической проводки, бытовой техники и электрических приборов, электросеть может прослужить несколько десятилетий. Однако со стремительным увеличением количества электрических приборов дома и на работе все чаще встречаются повреждения маг

истрали. Основные причины явления:

• Продолжительная эксплуатация кабеля. На протяжении многих лет проводка может работать производительно и бесперебойно, однако по истечении определенного времени материал, из которого изготовлен кабель, начинает разрушаться. Сети в подобных случаях рассыпаются в скрутки и появляются утечки. Такие нарушения неизбежно сначала приводят к перебоям, а далее к полному обесточиванию.
• Неправильное использование переходников. Нарушения в работе электропроводки могут быть обусловлены неверной эксплуатацией тройников или удлинителей. Например, это может наблюдаться при одновременном подключении нескольких высокомощных бытовых приборов – стиральные или посудомоечные машины, холодильник, дрель и т.д.
• Механическое повреждение. Если не знать схемы, по которой проложена проводка, во время ремонта сверлом или молотком при забивании гвоздей можно нарушить целостность провода, оборвать его и вызвать короткое замыкание. Даже незначительные повреждения проявят себя спустя время.

Во всех перечисленных случаях необходимо незамедлительно найти место повреждения и устранить его.

Порядок определения обрыва проводки в стене

Поиск места повреждения, независимо от причины появления проблемы, производится в следующем порядке:

1. Прежде всего, необходимо обесточить проводку. Для этого отключают автоматический переключатель (рубильник).
2. Порой требуется снизить уровень сопротивления изоляционного слоя проводки, для этого ее прожигают.
3. Для поиска поврежденного места прибегают к индукционному или акустическому способу, также нужно вооружиться обыкновенным бытовым мультиметром и тразисторным приемником.
4. Для облегчения поисков электрики также используют трассоискатели. Это приборы, имеющие разные модификации, позволяют точно установить путь, по которому проложен кабель, найти все токоведущие проводники, а также выяснить под напряжением они или нет. Отдельные модели для увеличения коэффициента полезного действия используют их вместе с генераторами.

Изобретены инновационные электрические сети, оснащенные линиями маячков – маркеров. Этот способ монтажа активно используется в Европе и Америке. В России этот метод пока не получил широкого распространения. В данном случае при нарушении целостности провода трассоискатель по сигналу из маячка быстро и с высокой точностью определит место обрыва.

Поиск неисправностей между распределительной коробкой и розеткой

Если была нарушена целостность провода между распределительной коробкой и выключателем, осветительным прибором или розеткой, необходимо воспользоваться однополюсным указателем напряжения – индикатором. С его помощью с высокой точностью удается определить наличие или отсутствие напряжения.

Прежде всего, требуется вскрыть выключатель, розетку и в выключенном положении проверить наличие напряжения на контактах. Если оно отсутствует, поврежденное место находится между выключателем, розеткой и коробкой.

Если «фаза» присутствует, напряжение проверяется на осветительном приборе во включенном положении выключателя. Если напряжение отсутствует на всех жилах, повреждение находится между распределительной коробкой и светильником.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов – полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

По расположению выключателей и розеток в квартире или доме можно воссоздать с высокой точностью схему электрокоммуникаций.

Поиск электропроводки в профилактических целях

Как показывает практика, чаще всего жильцы дома или квартиры приступают к поиску проводов в стенах лишь с появлением проблем. Однако в профилактических целях также следует знать расположение магистрали.

• При приобретении нового жилья рекомендуется создать подробную схему расположения проводки, чтобы во время ремонта не повредить ее целостность.
• Составить план перед реализацией задуманной перепланировки. Чрезвычайно важно учитывать расположение электрокоммуникаций, когда совершаются любые манипуляции даже с межкомнатными стенами.
• При навешивании аксессуаров, бра и картин также важно знать, где проходят токопроводящие жилы, в противном случае забивание гвоздей становится причиной неприятностей.

Чтобы воссоздать путь электротрассы, рекомендуется использовать один из способов поиска мест обрыва, либо попросить схему у прошлых владельцев, если она сохранилась.

Устранение обрыва нулевого и фазного проводов

Устранение фазной электропроводящей жилы проходит по следующему алгоритму:

1. Обесточивается фазный провод.
2. При помощи строительных инструментов убираются отделочные материалы с поверхности стен. Важно освободить участок около электротрассы на 10-15 см.
3. Поврежденная жила отделяется от сети. Важно при этом не задеть изоляционный материал на других соседних кабелях.
4. Медные токопроводящие жилы предпочтительнее соединять пайкой. Также при восстановлении рекомендуется использовать термоусадочную или поливинилхлоридную трубку.

Если был выведен из строя нулевой кабель, его требуется отсоединить от шины и прикрепить на его место фазную жилу. Далее алгоритм идентичен восстановлению фазного провода.

Провода под штукатуркой: как найти обрыв электропроводки, до или после, телевизионный кабель, прокладка линий

Правильно уложив провода под штукатуркой, вы оградите себя от ненужных проблем, а внешний вид помещения при этом будет великолепным Ваш дом – это целый комплекс различных технических мероприятий и устройств, которые призваны в дальнейшем служить вам, не доставляя ненужных хлопот. Красивые обои или декоративная штукатурка видны всем, но современный дом не будет таковым, если у него неправильно уложены провода под штукатуркой, или вы не знаете правильного расположения проводов – от электрических, до телевизионных. Так или иначе, хозяину дома захочется, скажем, повесить картинку на стене, а для этого нужно просверлить отверстие, при этом, не попав в провод. При соблюдении некоторых правил, этого, конечно, не произойдёт.

Содержание:

• Как найти обрыв провода под штукатуркой: легко с нужным прибором
• Как найти обрыв провода под штукатуркой (видео)
• Телевизионный кабель под штукатурку: как проложить
• Электрика до или после штукатурки: как лучше
• Прокладка кабельных линий: пожарные требования под штукатурку игнорировать нельзя
• Прокладка проводки под штукатурку (видео)
• Как удлинить алюминиевые провода под штукатурку: правильные способы
• Провода под штукатуркой (видео)

Как найти обрыв провода под штукатуркой: легко с нужным прибором

В квартире престал работать выключатель или розетка. Явление, согласитесь, не из радостных, а что ещё хуже – погас свет в нескольких комнатах, или во всём жилище. Конечно в большинстве случаев, это вовсе не обрыв, а просто подгорание провода вследствие плохого контакта в электрической цепи.

Небольшой процент неисправностей такого рода приходится на механические повреждения проводов (чаще, сверлом или зубилом).

Впрочем, иногда под кафельной плиткой, например, оказываются как распределительные коробки, так и «ненужные» розетки. Эти устройства плиточники «похоронили» под плиткой либо по собственной инициативе, либо по желанию хозяина.

Именно здесь могли окислиться контакты, а найти данные устройства уже чрезвычайно трудно, поскольку никто не помнит, где они располагались ранее.

Наиболее возможные причины отсутствия контакта, находятся в следующих устройствах:

• Распределительных коробках;
• Выключателях;
• Розетках;
• Защитных устройствах (автоматах или пробках);
• В электрических щитках и т.д.

Что же делать в данной ситуации и как обнаружить неисправность? На этот случай существуют специальные приборы, при помощи которых можно обнаружить источник неисправности. Такие устройства могут работать и в режиме металлоискателя, что позволит владельцу квартиры не попасть в арматуру (если дом блочный).

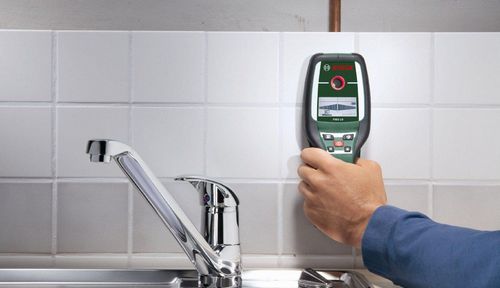

Найти перебитый провод можно на глубине нескольких сантиметров. Приборы, правда, не все из категории дешёвых, но всегда есть альтернатива вызвать электрика, вооружённого подобным ноу-хау.

Как найти обрыв провода под штукатуркой (видео)

Телевизионный кабель под штукатурку: как проложить

Мало кому понравится открытый для собственного и чужого обозрения антенный кабель, а уж тем более, в доме, где сделан хороший ремонт. Конечно, в строящемся доме или пока ещё не готовой для жилья квартире, более логичным было бы сначала произвести монтаж данного кабеля, а уж потом штукатурить стену.

Если дело обстоит именно так, то надо поступить следующим образом:

1. Отмерить необходимое количество кабеля с разумным запасом;
2. Закрепить кабель посредством скобок, монтажных хомутов или просто с помощью жестяных полосок, прибитых по центру гвоздём;
3. Уложить кабель с помощью одного из приведённых способов, оставив некоторое количество кабеля в запас;
4. Окончательной операцией будет штукатурка.

Если толщина штукатурки будет достаточно толстой, можно использовать для монтажа специальную гофру (кабель-канал). Хотя, это делается, как правило, в том случае, когда монтаж открытый, то есть, не под штукатурку.

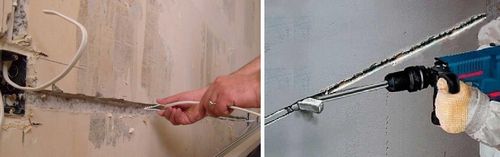

Ну, а если стены всё же оштукатурены, то придётся долбить каналы в штукатурке (штробы), а остальные действия ничем не будут отличаться от вышеприведённых. После монтажа кабеля, штробы нужно будет замазать либо стартовой, а потом финишной шпаклевкой, либо алебастром. В последнем случае следует учитывать, что алебастр очень быстро твердеет, поэтому приготавливать его нужно в небольших количествах и работать как можно расторопнее.

Электрика до или после штукатурки: как лучше

Разумеется, проводка прокладывается до штукатурки, ведь никому не хочется выполнять лишнюю работу, пробивая штробы в уже оштукатуренных стенах, а затем, опять замазывать их штукатуркой.

Проводка укладывается в строго определённом порядке, на определённой высоте. Отводы к розеткам идут перпендикулярно распределительным коробкам. После этого стены оштукатуриваются.

Концы проводов выводят наружу с некоторым запасом. Заранее устанавливаются распределительные коробки, а также монтажные коробки под розетки и выключатели. Их углубляют в стену, с учётом толщины штукатурки. Монтаж же перечисленных устройств производится после оштукатуривания.

Прокладка кабельных линий: пожарные требования под штукатурку игнорировать нельзя

Порой, нерадивые электрики делают свою работу недобросовестно, монтируя проводку, как попало и бессистемно. Казалось бы, ну им чего тут страшного. Да, кажется, всё работает. Но вот пришло время просверлить отверстие в стене, и вы не знаете наверняка, где этот провод, и не уверены в том, что сверло не попадёт именно в него.

Чтобы не оказаться в плену собственных действий, нужно знать, где проходит тот или иной провод.

Для этого существуют определённые правила, которые следует соблюдать при монтаже проводки.

Они таковы:

• Провода под потолком должна пролегать на строго определённой высоте;
• Проводку нельзя тянуть произвольно, а только параллельно потолку от распределительной коробки, отводы же к выключателям и розеткам, делать строго перпендикулярно;
• Проводка должна соответствовать правилам ПУЭ, в плане сечения и изоляции провода;
• Для дальнейшей скрутки и подключения к розеткам и выключателям, следует оставлять некоторый запас провода.

Для надёжной скрутки проводов в распределительных коробках, только оголённые концы должны быть не менее 50- 60-ти мм!

Прокладка проводки под штукатурку (видео)

Как удлинить алюминиевые провода под штукатурку: правильные способы

Бывает, что вы случайно повредили провод и его требуется надёжно соединить. В других случаях, есть нужда удлинить алюминиевый (в квартирах, как правило, применим именно такой) провод, с целью перестановки выключателя или розетки в другое место.

Как правильно выполнить соединение:

1. Скруткой. Это соединение очень надёжное, и применяется, в основном, для соединения проводов в распределительных коробках. Впрочем, это не единственный случай применения скрутки. Соединение в дальнейшем изолируется лентой ПХВ. Вместо ленты можно использовать специальные колпачки.
2. Пайкой. Этот метод более надёжен, так как сопротивление проводников ниже, чем в первом случае.

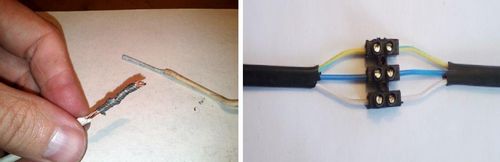

3. Клеммной колодкой. Колодка может быть на несколько портов – лишнее просто убирается (отрезается или обламывается). Такое соединение позволяет даже соединять проводники из разных материалов (медь+алюминий) без таких нежелательных последствий, как переходное сопротивление, которое вначале создаёт нагрев, а через некоторое время это кончается коротким замыканием, перегоранием электропровода, и, увы, иной раз, даже пожаром.
4. Пружинными клеммами. Этот способ надёжный и самый быстрый. Не нужна даже отвёртка — всё делает пружинный зажим. Оголённый провод вставляется в отверстие пружинной клеммы, а последняя надёжно скрепляет провода.
5. Опрессовка. Оголённые концы проводов вставляются в трубочку и сплющиваются либо молоточком, либо ручными тисочками.
6. Соединение болтом. На оголённых концах проводов делаются петельки под болт нужного диаметра. Под головку болта и гайки подкладываются шайбы, само соединение надёжно закручивается гаечными ключами.

Какой именно выбрать способ соединения провода решать хозяину квартиры. В магазинах сейчас предостаточно всего, но, как известно, люди, как правило используют то, что у них есть под рукой. Впрочем, если у вас есть что-то из перечисленного выше, то это вполне разумно.

Следует ещё и помнить, что сечение добавочного провода не должно быть меньше, чем основного. В идеале надо использовать провода одной марки!

В довершении всего, следует отметить, что любое из этих соединений, перед последующей штукатуркой, следует надёжно заизолировать!

Провода под штукатуркой (видео)

В заключении хотелось бы добавить следующее: можно, конечно, не соблюдать никаких правил, ни по пожарной безопасности, ни по технике безопасности. Но следует твёрдо помнить следующее: во-первых, вы можете, как минимум, оставить на какое-то время своих соседей без электроэнергии (ведь сеть-то в многоэтажках общая!), во-вторых, — это ваш дом и в нём живёте вы и ваши близкие. Поэтому, чтобы никого не подвергать опасности пожара или поражения электрическим током, нужно всё делать правильно, осмысленно и надёжно сразу, не надеясь на авось и последующие («когда-нибудь») переделки.

Временная проводка – источник травм и пожаров!

Штукатурка стен – один из наиболее распространенных видов работ, встречающихся при строительстве зданий и сооружений. Она достаточно трудоемка, в.

Жить красиво и комфортно – мечта любого здравомыслящего человека. Чтобы сделать этот комфорт, многие не жалеют сил и средств, инвестируя в свое жилье.

Любое помещение, даже нежилое или используемое во вспомогательных или технологических целях, требует определенного рода штукатурки для внутренних и.

Способы и приборы для поиска скрытой проводки

Самая банальная причина, чтобы узнать, где проходит проводка под штукатуркой или в теле бетонной стены, это сверление отверстий под разные нужды. К примеру, чтобы повесить полки. Потому это самое незнание может привести к тому, что сверло перфоратора продырявит провод. И какая-то часть дома останется без электричества. Один из вариантов определения схемы электрического шлейфа – приобрести прибор для поиска скрытой проводки.

Разновидности

В настоящее время рынок предлагает немалый ассортимент приборов для поиска скрытой проводки. Здесь есть и бытовые приборы, и профессиональные. К бытовым можно отнести марку Meet MS-158M.

Этот искатель скрытой проводки представляет собой удлиненного типа приспособление с выдвижным щупом. Корпус – пластмассовый. Работает от двух пальчиковых батареек. Размеры: 170х32х30 мм. Если в нем разобраться, то кроме поиска проводки в стене, можно использовать его и для других нужд. К примеру:

• проверять электрическую цепь на целостность с помощью замера сопротивления до 50 МОм;
• определить переменное напряжение в диапазоне 70-600 вольт (бесконтактно);
• находить на глубине 5,5 см металлические предметы;
• определять полярность в цепях постоянного напряжения.

Но основная функция детектора проводки – поиск скрытой проводки. Очень важно перед началом работ проверить аппарат на исправность. Для этого нужно повернуть щуп, выставить режим во вторую позицию, одним пальцем нажать на контактный электрод, другим на контактную пластину. Если при этом появился звуковой сигнал прерывистого типа, и загорелась желтая лампочка, то бесконтактный индикатор скрытой проводки исправен.

Внимание! Калибровка тестера показывает, что второй режим является самым чувствительным. Первый – менее. И чем глубже расположена проводка, тем чувствительнее режим нужно выбирать.

Как найти проводку в стене индикатором Meet MS-158M? Процесс достаточно простой. В предполагаемом месте нужно пройтись щупом детектора проводов. Если его реакция нулевая, то есть, не загорается лампочка и не звучит сигнал, то можно смело в этом месте сверлить. Точность обнаружения проводки – 4-6 см, для бытового уровня приличный результат. Не будет работать этот прибор для поиска скрытой электропроводки, если стена влажная или под штукатуркой находится металлическая сетка, уложенная как армирующий каркас.

Сигнализатор Дятел

Как провести поиск скрытой проводки Дятлом. Все начинается с выбора режима. Их четыре, от которых зависит глубина обнаружения металла. Каждый режим обозначается кнопкой. Нажимаете на выбранную и удерживаете ее в таком положении. Водите прибором по стене. При определении скрытой проводки в квартире он издает сигнал: звуковой и световой.

Что касается металлической арматуры, которая присутствует во всех бетонных строениях, то именно она часто создает помехи и точно определить, как найти электропроводку в стене бывает непросто. Чтобы она не была помехой, необходимо подключить к проводке бытовой прибор высокой мощности. Таким образом, внутри кабеля в стене начнет перемещаться ток повышенной силы. На него и будет реагировать датчик сканера. Арматура же создаст помехи, но точность определения проводки в стене (ее месторасположения) будет высокой. Используя этот тип детектора скрытой проводки, можно гарантировать высокую точность определения расположения проводов.

Другие способы обнаружения

Кроме приборов для обнаружения скрытой электропроводки есть и другие варианты, как ее найти. Один из них – это нормы проведения монтажа:

• все линии проводятся только вертикально и горизонтально;
• от розеток и включателей провода укладываются вертикально;
• от пола или потолка траса проводится на расстоянии 15 см.

Но, как показывает практика, не везде эти существующие нормы выполняются. Часто встречаются схемы, где был использован принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 назад электрики в поисках ответа на вопрос, как определить проводку в стене, пробовали использовать портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения электропроводки. И если он начинал шуметь, то предположения подтверждались. То есть, таким образом, найденная проводка находилась именно в том месте.

Точно в таком же порядке можно использовать микрофон, подключенный к тому же радиоприемнику или другому принимающему устройству. Микрофоном водили по стене. Как только появлялся шум или треск, значит, под штукатуркой находится кабель под напряжением. У двух этих вариантов один минус – высокая погрешность (до 15 см).

Обнаружение скрытой проводки можно провести обычным компасом. Для поиска проводки необходимо нагрузить участок, к примеру, включить в розетку электрический чайник. Затем пройти компасом по стене. Где его стрелка начнет отклоняться, здесь и лежат провода. Кстати, компас – один из самых точных указателей для скрытой проводки.

Еще один вариант, как узнать, где расположен провод в стене, это использовать слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Конечно, прослушивание проводится под нагрузкой.

Домашние мастера предлагают огромный выбор различных самодельных приборов, с помощью которых можно провести поиск обрыва скрытой электрической проводки.

Выбираем вариант

Какой лучше (хороший) из всех предложенных вариантов: использование детекторов скрытой проводки или остальных методов? Конечно, оптимальное решение, как найти обрыв провода в стене, это использовать детекторы скрытой проводки.

Все остальные варианты могут дать большую погрешность, а в некоторых случаях и ошибку. Потому что точность постановки диагноза будет зависеть от:

• глубины прокладки проводов;
• их изоляции;
• наличия или отсутствия других металлических предметов;
• влажности стены.

Все это затрудняет поиски обрыва электрического участка. Кстати, именно спрятанные мелкие металлические предметы создают самые большие помехи.

Можно все эти способы не использовать, если начинается ремонт помещения, и если стены оклеены обоями. Удалив обои, можно отметить, что в некоторых местах, а именно по участкам электропроводки, шпаклевка имеет более светлый оттенок. И если провести для определения по ней рукой, то на ощупь она также отличается от остальных участков. Она более шершавая.

И ответ на последний вопрос, как найти обрыв проводки в стене? Это можно сделать при помощи индикаторной отвертки. Для этого вставляете попеременно ее жало то в одно отверстие розетки, то в другое. Если на одном из контактов лампочка в отвертке загорелась, то обрыв в скрытой проводке на нулевом проводе, потому что фазный показал наличие напряжения в сети. Если на обоих контактах лампочка не загорелась, то вероятнее всего обрыв произошел на фазном проводе. Хотя есть вероятность, что на обоих проводах одновременно. Но это придется уточнять после восстановления фазы электрической цепочки.

Вот такие способы и инструменты дают возможность ответить на вопрос, как найти скрытую проводку в стене. Определившись единожды и запомнив схему расположения, можно уже не беспокоиться, что при проведении работ, связанных с внедрением в материал стен, можно будет повредить электрические провода. Как видите, находя уникальные способы, можно решить проблемы, обходясь малыми средствами. В данном случае даже без детекторов скрытой проводки. И хотя вариантов, как найти провод в стене, немало. Лучше отдать предпочтение современным методам, а не дедовским.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Правила обнаружения скрытой проводки в стене

Во время проведения ремонта или при установке различной техники и мебели, приходится делать в стене отверстия. Чтобы не допустить короткого замыкания и поражения электрическим током, необходимо знать местонахождение скрытой проводки, которая располагается внутри стены. Поиск скрытой проводки не составит большого труда только в том случае, когда известны методы обнаружения фазного провода под штукатуркой.

Методы обнаружения

Существует большое количество способов, как найти местоположение скрытой проводки в стене. Для людей, чья профессия связана с проведением ремонтных работ, рекомендуется приобретение профессионального оборудования, для того чтобы осуществить поиск проводки.

С помощью таких приборов можно будет определить залегание проводки внутри бетонной стены на глубине до 10 см, но стоимость такой электроники не позволяет её приобрести людям, которым необходимо найти скрытую проводку в стене только один раз.

Для непрофессионального использования можно воспользоваться недорогими индикаторами проводки. Найти проводку такими изделиями не составит труда, но долговечностью недорогие устройства не отличаются и для частого использования абсолютно непригодны.

Существует масса дедовских способов, которые позволяют обнаружить скрытую проводку в стене с помощью подручных средств. Несмотря на то, что такие способы позволяют осуществить обнаружение скрытой электропроводки, такие методы не отличаются достоверностью получения результатов, и часто вовсе не позволяют найти скрытую проводку.

Использование профессиональных приборов

Профессиональными электриками наиболее часто используются следующие индикаторы:

1. Bosch GMS 120 PROF — данный прибор позволяет не только обнаружить фазный провод в стене, но если необходимо найти проводку, которая не подключена к электросети, то данный индикатор, отлично справится с задачей. Высокая стоимость детектора Bosch GMS 120 PROF, не позволяет его использовать, если необходимо найти проводку только один раз, но для профессионального применения — это лучший выбор;
2. сигнализатор Е121 «Дятел» — это устройство позволит найти обрывы электропроводки за счёт встроенного детектора электромагнитных волн. Прибор пользуется популярностью, как у профессиональных электриков, так и у домашних мастеров. Стоимость сигнализатора «Дятел» составляет не более 2 000 рублей;
3. бесконтактный датчик ExtechDA30 — прибор средней ценовой категории, но надёжность устройства позволяет его использовать в ежедневном режиме. Датчик ExtechDA30 позволяет найти электромагнитное излучение внутри стен, даже в том случае, когда провод находится в экранированной изоляции.

Существует огромное количество приборов, которые предназначены для определения нахождения электропроводки в стенах. Если требуется устройство для нечастого использования, то можно приобрести любой недорогой детектор.

Электрикам, которым устройство требуется для ежедневной работы, следует обратить внимание на дорогие детекторы известных марок.

С помощью специальных детекторов проводку вы обнаруживаете легко и просто с очень высокой точностью. Благодаря использованию подобных средств, удаётся минимизировать временные потери, во время проведения электротехнических работ, а риск допустить ошибку, практически равен нулю.

Обнаружение проводки дедовскими методами

Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:

• поиск проводки в стене с помощью радиоприёмника;
• поиск с помощью кассетного магнитофона;
• обнаружение проводки с помощью слухового аппарата;
• использование тестера.

Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.

Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.

Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.

Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.

Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.

1. контур укладывается спиралью, примерно, до середины радиуса круга;
2. контур размещается спиралью от середины окружности, до места, где расположен первый контур.

Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.

Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.

Достоинство этого метода заключается в том, что с помощью самодельного индикатора, можно определить нахождение любых металлических предметов, в том числе и проводки, в которой отсутствует электрический ток.

Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.

Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.

Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.

Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.

Обнаружение проводки в стене происходит за счёт излучения проводником под напряжением электромагнитного излучения, которое без труда может быть зафиксировано заводскими или самодельными приборами.

Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.

Как найти провод под штукатуркой

Бывают случаи когда нам необходимо знать где именно проходит скрытая электропроводка в наших стенах.
Причин может быть несколько начиная от ремонта квартиры и заканчивая банальным случаем повесить картину на стену.

В идеале хорошо бы иметь документацию о плане электрических (и не только) комуникацый вашего дома, но зачастую, особенно в старых строениях, никаких схем нет а бывают случаи когда в схеме и на стене имеются отклонения.

Современные технологии позволяют производить профессиональные устройства которые с высокой точностью определять проложенные провода в бетонной стене на большой глубине даже если они будут не под напряжением.

Несколько способов найти магистрали проложенных проводов

• Профессиональные приборы поиска скрытой электропроводки (индикаторы).

Шырокоизвесный всем электрикам сигнализатор E-121 «Дятел» — может обнаружить электропроводку на глубине до 7 см в стене.

Тестер VP-440 — профессиональный инструмент высокого качества, с помощью него можно находить разрывы и поиск проводки.

• Если укладка проводки велась после штукатурки, можно заметить небольшие дефекты которые могут выявить места прохождения скрытой проводки, а так как мы знаем что провода должны укладываться перпендикулярными линиями, можем определить линию проложенной проводки. Но есть такие «умельцы» которые могут уложить провод и по всякому и на искос, здесь уже как повезет.

• Компас. С помощью компаса который также ведут максимально близко вдоль стены, смотрят за отклонением стрелки. В местах прохождения провода, стрелка с своего прежнего место указания повернется в сторону залегающего в штукатурке провода.

Если эти методы плохо работают, можно подключить небольшую нагрузку в конце предполагаемой линии, чтоб она находилась под нагрузкой и через нее протекал ток, это поможет легче выявить находящийся провод.

• Небольшое устройство собранное на коленке, катушка намотанная на сердечник сопротивлением примерно 500 Ом, к ней подсоединяют или высокоомный динамик, наушник, телефон или индикатор со стрелочкой (от старых магнитофонов). Или еще проще стрелочный индикатор от того же например старого магнитофона с небольшим контуром из толстого провода.

Забыли где проходят в стенах провода? 7 способов их найти

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель. или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение
