Аэратор канализационный 110 принцип работы

Аэратор канализационный

Чтобы канализация в доме работала эффективно и не создавала лишних проблем, необходимо учесть много нюансов. Одним из таких моментов является блокирование попадание неприятного запаха из труб в помещение.

Для этого все сантехнические приборы оснащаются сифонами с гидрозатвором, а центральный стояк – фановой (вентиляционной) трубой. Если фановая труба не справляется со своими обязанностями или она вообще отсутствует, можно установить канализационный аэратор.

Установка этого устройства не является обязательной, и делается как на уже рабочую систему, так и на новую.

Что такое канализационный аэратор и для чего он нужен

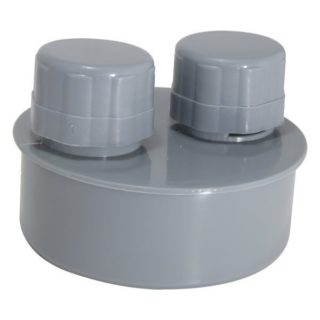

Воздушный клапан для канализации – небольшое пластиковое устройство с отверстием в корпусе для подачи воздуха. Внутри него находятся канал для прохождения воздуха и заслонка, которая срабатывает под действием мембраны или штока.

В обязанности канализационного аэратора входит:

1. запирание неприятного запаха в трубах;
2. стабилизация внутреннего и внешнего давления в трубопроводе.

Принцип работы

Как уже было сказано выше, работа этого устройства заключается в блокировке канализационных газов и компенсации давления в трубах. Замком для неприятного запаха обычно служит сифон, но не всегда успешно.

Видео: Для чего нужен канализационный вакуумный клапан

Все дело в том, при поступлении большого количества сливаемой жидкости, так называемый залповый сброс, в системе образуется большое давление. Когда же вода доходит до центрального стояка и устремляется в наружную канализацию, в трубах образуется вакуум, который приводит к срыву гидрозатворов. После чего запах свободно проникает в помещение. Чтобы этого не происходило, стояк оборудуется вентиляционной трубой и выводится на крышу.

Однако этот способ имеет несколько недостатков. Во первых он может просто напросто забиться, а во вторых при его монтаже может быть нарушена целостность кровли. Или как это часто происходит, особенно в старых домах с уже действующей канализацией, фановая труба вообще отсутствует.

Как только в трубе создалось разряжение, в аэраторе срабатывает мембрана и открывается отверстие. Через это отверстие в систему поступает недостающий воздух и давление стабилизируется. После того, как вода ушла, а канализация наполнилась воздухом и давление выравнялось, клапан закрывается и запахи не имеют возможности попасть внутрь помещения.

Установка канализационного аэратора

Для правильной установки воздушного клапана канализации необходимо соблюсти несколько правил.

1. Аэратор должен находиться в теплом помещении, температура в котором не ниже нуля;
2. Место должно быть доступно для обслуживания и замены клапана;
3. Аэратор монтируется в раструб трубы и располагаться строго вертикально.

На заметку! Воздушный клапан устанавливается минимум на 10 см выше точки максимального сброса. Если система оборудована напольной решеткой для водосбора,минимальная высота монтажа – 35 см над уровнем пола.

Устройство современных канализационных клапанов позволяет устанавливать их практически в любом помещении: ванная комната, туалет, кухня, чердак и пр. Для монтажа аэратора вызов специалиста не обязателен, все можно сделать самостоятельно.

• Отключение воды, во избежание несанкционированного сброса и образования потопа.
• Если установка производится на горизонтальной трубе, часть трубы демонтируют. Если аэратор устанавливается на стояк, ничего снимать не нужно.
• После этого производится сборка и установка клапана по инструкции идущей в комплекте.

На заметку! Если аэратор устанавливается в горизонтальной плоскости, то указатель в виде стрелочки, нанесенный на корпус, совпадал с направлением течения канализационных стоков.

Выбор аэратора

При выборе этого оборудования стоит обращать внимание на такие аспекты как:

1. вид устройства;
2. диаметр;
3. компания — производитель.

Виды аэраторов

Сегодня производители предлагают на выбор три вида:

• кинетический – задачей этого устройства является предотвращение скапливания в трубопроводе избыточного количества воздуха;
• автоматический – служит для удаления воздуха, находящегося под высоким давлением;
• комбинированный – совмещает функции двух предыдущих клапанов.

Для эффективной и бесперебойной работы канализационной системы лучше покупать последний вариант.

Диаметр клапана

Правильный выбор диаметра вакуумного канализационного клапана, это второй по значимости фактор который стоит учитывать при выборе устройства. Остановимся на этом подробнее.

Аэратор канализационный 50

Такой клапан может справляться только с небольшим количеством воды и устанавливаются на сливную трубу от ванны, раковины и т.п. Для его монтажа есть несколько правил:

1. подключить его можно только к трубе с самым малым диаметром;
2. монтируется после последнего сантехнического прибора;
3. устанавливается в самой высокой точке трубопровода.

Аэратор канализационный 110

Эти клапаны способны справиться с большим количеством жидкости и подключаются к стояку или на окончание фановой трубы. Производится как с внутренним так и внешним монтажным элементом. Преимущества:

• не нужно выводить трубу через перекрытия и кровлю;
• автоматическое регулирование давления;
• доступная цена и простой монтаж.

Выбор производителя и цена

Чтобы канализация работала бесперебойно и не доставляла лишних хлопот, лучше выбирать воздушный клапан от проверенных и известных производителей. Самые популярные и покупаемые аэраторы производятся следующими компаниями:

1. Ostendorf – Германия;
2. McAlpine – Шотландия;
3. Политэк – Россия.

Ниже в таблице приведены средние цены на вакуумные канализационные клапаны этих производителей:

Цены указанные в таблице средние, для Москвы и Московской области. Точную стоимость можно узнать на сайте производителя.

Выбирая канализационный аэратор тщательно подбирайте место его установки и заранее определитесь с необходимым видом и диаметром устройства. Если будете его самостоятельно устанавливать, соблюдайте инструкцию и правила монтажа, рекомендованные производителем клапана.

Видео: Причины запаха канализации в ванной и на кухне +как сделать вакуумный клапан

Особенности эксплуатации канализационных воздушных клапанов

Чтобы зловоние не сочилось в помещение из коллектора, важно установить клапан на канализационную трубу от запаха. Простой монтаж устройства и его высокая эффективность полностью оправдывают затраты на приобретение/установку приспособления.

Что такое канализационный клапан

Канализационный клапан (он же аэратор, фановый или воздушный клапан) – это устройство, которое предназначено для поддержания оптимального давления в трубопроводе и качественного отведения скопившихся газов наружу.

Подобное приспособление – очень точный пример мембранной арматуры классического типа. Гибкая перегородка механизма защищает помещение или внешнюю среду от распространения неприятных запахов из коллектора.

Область применения

Аэратор чаще устанавливают в таких случаях:

• Расположенная далеко от общего стояка сантехника. При этом уклон коллектора в разы превышает высоту монтажа гидрозатвора.
• Невентилируемая канализация. Отсутствие вытяжки/вентиляции вынуждает ставить аэратор для раковин, унитазов, чтобы поддержать баланс давления в системе.
• Протяженные горизонтальные трубы коллектора, в которых имеется предрасположенность к залповому сбросу стоков. Такое чаще бывает в общественных туалетах. Чтобы гидрозатвор не сорвало в результате залповых сбросов стоков, через каждые 3-4 метра коллектора монтируют аэраторы.

Обратный воздушный клапан позволяет с наименьшими затратами смонтировать частную систему канализации без необходимости установки вентиляционной трубы.

Виды клапанов для канализации и принцип работы

Аэратор для канализации имеет такое конструктивное устройство:

• корпус;
• отверстие для вентилирования трубопровода (расположено сбоку);
• шток или мембрана, реагирующие на перепады рабочего давления;
• прокладка из резины, которая обеспечивает мягкую работу штока;
• верхняя защитная крышка.

В специализированных точках продаж представлены такие виды фановых клапанов:

• Автоматический. Имеет небольшую пропускную способность, а потому используется в частном строительстве.
• Антивакуумный. Благодаря большой пропускной способности и работе на впуск/выпуск применяется для установки на большие канализационные магистрали.
• Комбинированный. Сочетает в себе качества двух приведенных выше видов аэраторов.

Все без исключения фановые устройства работают по такому принципу:

1. В момент сброса сточной воды в трубопроводе канализации падает давление.
2. Открывается воздушный клапан, в результате чего воздух проникает в коллектор через боковое отверстие аэратора.
3. Давление в трубе выравнивается относительно атмосферного. Аэратор в итоге закрывается, что обеспечивает герметичность устройства. Неприятные запахи не проникают в помещение.

Весь описанный процесс протекает очень быстро (8-12 секунд). Особую герметичность закрытого клапана обеспечивает резиновая прокладка.

Рекомендации по выбору

Выбирают фановый клапан по нескольким критериям:

• Диаметр (размер). Допустимые варианты — 50 и 110 мм. Сечение аэратора должно совпадать с диаметром трубы, на который он будет установлен.
• Конструкция. Можно купить мембранный или штоковый механизм. Второй считается более надежным, поскольку служит дольше.
• Производитель. В зависимости от него формируется и цена приспособления, что немаловажно для частных мастеров. Специалисты рекомендуют обратить внимание на товары из Германии (Ostendorf, Sanit), России (Политэк, Политрон), Шотландии (McAlpine).
• Материал изготовления. Важно подобрать клапан по материалу основного коллектора (чугунный, полипропилен, ПВХ и пр.).

Все разновидности аэраторов различаются по цвету и форме. Желательно подобрать приспособление, сочетающееся с другими элементами канализационной системы.

Правила монтажа

Перед установкой фанового клапана важно усвоить основные правила выполнения работ. Специалисты рекомендуют учесть следующие моменты:

• Ставят механизм только в вертикальном положении. Его горизонтальный монтаж приведет к сбоям в работе устройства. Если изначально установить аэратор вертикально невозможно, нужно использовать специальные колена и переходники, которые в итоге сформируют правильное положение механизма.
• Важно держать доступ к аэратору открытым на случай ремонта или его технического обслуживания.
• Фановый клапан ставят выше точек сброса воды/стоков (точек подключения сантехники к коллектору). Если дом имеет два и более этажей, можно монтировать аэратор на чердаке, при условии его утепления. Наружный механизм нужно качественно укрывать от холода.
• Работает воздушный обратный клапан при плюсовых температурах. В случае монтажа на холодную трубу её нужно утеплять.

Устанавливают аэратор враструб или при помощи резьбового соединения. Если предусмотрен первый вариант монтажа, используют специальную резиновую уплотняющую манжету и дополнительно герметик. Если аэратор стыкуется посредством резьбы, сначала её нарезают на участках коллектора, затем обрабатывают герметиком и навинчивают фановый клапан.

Перед установкой устройства нужно перекрыть воду по стояку. После монтажа в последнюю очередь оборудование проверяется на герметичность.

Особенности эксплуатации

Аэратор, установленный по правилам и в соответствии с разработанной схемой, работает без сбоев. Об этом свидетельствует отсутствие сторонних запахов в квартире/доме. Однако случается так, что внешне приспособление выполняет свои функции, но запахи проникают внутрь помещения. Чаще такие изменения возникают при установке дополнительной бытовой техники, которая выбрасывает в коллектор воду под большим давлением. Ранее установленный клапан просто не успевает справиться с новой задачей. В этом случае лучше дополнительно смонтировать еще один аэратор.

В остальном приспособление не требует сложного обслуживания на весь период эксплуатации.

Стоимость клапанов

Цены клапанов на канализационную трубу диаметром 110 мм или 50 мм варьируются в зависимости от производителя.

• Политрон, Политек (Россия) — 150-200 руб./шт.;
• Ostendorf, Sanit (Германия) — 400-1000 руб./шт.;
• McAlpine (Англия/Шотландия) — 1200-1500 руб.;
• HL (Австрия) — от 2500 до 3600 руб.

При покупке сантехнического изделия требуйте у продавца товарный чек. На его основании можно вернуть неподходящий вакуумный механизм или обменять его на другой.

Аэратор канализационный 110 и 50 — принцип работы и установка

Для предотвращения появления неприятного запаха в помещении и экономии материальных затрат необходимых для изготовления системы вентиляции используется аэратор для канализации. Принцип работы сводится к одновременному забору необходимого воздуха и предотвращению попадания воздушных масс из канализации в помещение. Диаметр устройства влияет на особенности установки и эксплуатации.

Предназначение аэратора и принцип работы

Аэратор для канализации – это конструкторский узел, предназначенный для компенсации и регулировки давления в трубопроводе. Устройство имеет две важных функции:

Важно! По причине особенностей в структуре и внутреннем устройстве аэратор также называют вакуумный канализационный клапан.

Вакуумный канализационный клапан 110

Вакуумный клапан или аэратор канализационный 110 устанавливается для защиты и обеспечения работоспособности трубопровода, системы внутренних стоков. Документ, регламентирующий нормы установки находится в СНиП 01.02.04 – 85.

В строительных нормах указывается на необходимость увеличить высоту канализационного стояка не менее чем на 500 мм от уровня пола и на отдаленности 5 м от оконных и дверных проемов. В документации оговаривается необходимость установки клапана. В домах со сложной схемой трубопровода, с несколькими этажами и наличием отдельных сантехнических узлов, нужен аэратор в канализации

Перед тем как установить вакуумный клапан потребуется решить, зачем нужен аэратор 110 в системе стоков. Причин установки несколько:

Важно! Аэраторы в системе канализации являются обязательным и важными элементами современной схемы канализационных стоков. Клапаны монтируют в зданиях с несколькими сантехническими узлами, расположенными на разных этажах.

Вакуумный клапан 50

В отличие от предыдущего варианта аэратор канализационный 50 устанавливается на горизонтальные участки трубопровода. Функцией устройства остается компенсация разреженного воздуха. Причиной нарушений является: переход трубы с большого диаметра на меньший, недостаточная интенсивность уклона труб и т.п.

1. Подключение выполняют к трубе с наименьшим диаметром в системе. Наибольший диаметр должен быть у центрального стояка, весь остальной трубопровод делают с уменьшением внутреннего сечения трубы.
2. От последнего канализационного сантехнического прибора отступают 50 мм. После этого подключают аэратор. Существует возможность установки клапана с внутренним и внешним монтажным креплением.
3. Монтаж аэратора выполняют в самой верхней, относительно других сантехнических приборов, точки. Минимальное расстояние от пола в помещении не должно быть меньше 35 см.

Главным правилом установки является предотвращение попадания сточных вод в модуль аэратора, что приводит к засорению клапанов и ухудшению работоспособности.

Преимущества установки аэратора

Чтобы до конца понять для чего нужен аэратор в системе канализации, стоит узнать какие плюсы дает установка данного модуля. Клапан обеспечивает следующие преимущества:

На данный момент в ассортименте продукции, представлены аэраторы с возможностью установки в горизонтальную часть стояка без необходимости изготовления вертикального подъема трубы. Для простоты монтажа клапаны изготавливаются с внутренней и наружной фиксацией.

Канализационный клапан-аэратор: принцип действия, выбор и установка

При строительстве жилого дома важно предусмотреть все необходимые для жизни системы: водоснабжение, отопление, канализацию. Обустройство канализации заключается не только в прокладке трубопровода, отводящего стоки от сантехнических устройств к месту очистки, но и в установке вентиляционной (фановой) трубы. Если фановый стояк не был предусмотрен на этапе строительства или по каким-либо причинам не справляется со своими функциями, то можно установить канализационный аэратор, который способен устранить эти проблемы.

Клапан для канализационной системы дома

Устройство и принцип действия аэратора

Клапан-аэратор для канализации представляет собой пластиковое устройство небольшого размера, оснащенное отверстием для подачи воздуха. Внутри оборудования размещены:

• канал для прохождения воздуха;
• заслонка, которая может приводиться в действие мембраной или штоком.

Элементы, входящие в состав аэратора

Принцип работы устройства основан на простейших законах физики:

1. при сливе воды в канализационной системе создается разряжение, то есть уменьшается размер давления;
2. в результате разряжения внутри клапана открывается мембрана, допускающая проникновение воздуха в систему через специальное вентиляционное отверстие;
3. при сравнивании давления поток воздуха прекращает поступать, так как шток, приводящий в действие мембрану, опускается на свое место.

В закрытом положении клапан препятствует проникновению канализационных запахов в помещение.

Принцип действия клапана-аэратора

Выбор клапанов

При выборе аэрационного клапана следует учитывать следующие аспекты:

• вид устройства;
• диаметр клапана;
• компанию-производителя.

Виды аэраторов

В сантехнических магазинах можно найти различные виды клапанов:

• кинетический аэратор для канализации. Главная задача устройства – это исключение скапливания в канализационной трубе больших объемов воздуха;
• автоматический аэратор предназначен для удаления воздуха, находящегося под высоким давлением, из системы канализации;
• комбинированный аэратор. Устройство совмещает в себе функции кинетического и автоматического клапанов.

Подбор устройства по диаметру

Вторым фактором, который следует учитывать при выборе аэрационного клапана, является диаметр устройства. Рассмотрим его подробнее:

• аэратор канализационный 50 мм, то есть устройство малого диаметра, предназначен для установки на отдельные участки канализации. Например, на сливную трубу от раковины, ванны или туалета. Такое оборудование способно справляться с небольшими объемами поступающей воды;

Клапан для канализации диаметром 50 мм

• большие клапаны диаметром 110 мм устанавливаются на трубы стояка или окончание фановой трубы дома. Аэраторы большого диаметра могут справляться с потоком жидкости сразу из нескольких сантехнических устройств.

Канализационный аэратор диаметром 110 мм

Предполагаемые места установки клапанов различного диаметра, а также принцип работы аэрационного устройства представлены на видео.

Выбор производителя

Специалисты рекомендуют приобретать клапана исключительно известных производителей, так как только такое оборудование способно работать бесперебойно достаточно длительное время. К известным брендам относятся:

• германская компания Ostendorf. Качество выпускаемой продукции полностью соответствует российским стандартам. Производство, расположенное в Московской области, на всех стадиях контролируется немецкими специалистами. Средняя стоимость клапанов составляет 700-800 рублей (10-11 $);
• шотландская компания McAlpine. Продукция компания отличается высокой стоимостью (средняя цена на канализационный клапан аэратор составляет 1 500 рублей или 21 $) и высоким качеством;
• российский производитель Политэк. При невысокой стоимости (в среднем 250 рублей или около 3 $) продукция компании отличается надежностью и длительным периодом эксплуатации.

Установка канализационного клапана

Правила установки

При установке канализационного аэратора требуется руководствоваться следующими правилами:

1. устройство может быть установлено исключительно в помещениях, температура воздуха в которых не падает ниже 0ºС. При более низких температурах клапан может заледенеть и выйти из строя;
2. помещение, в котором предполагается установка устройства, должно быть легко проветриваемым. Если в ванной или туалете не достаточно существующей вентиляции, то потребуется установка дополнительного устройства;

Устройство для обеспечения дополнительной вентиляции помещения

1. место, выбранное для установки оборудования, должно быть в свободном доступе, чтобы в случае обнаружения неисправности устройство легко можно было заменить;
2. аэратор нужно располагать только на вертикальном отводе канализационной трубы. В противном случае добиться корректной работы устройства невозможно. Если вертикальных отводов в канализационной системе не предусмотрено, то перед установкой требуется врезка дополнительного колена или установка специального переходника;

Переходник для установки аэрационного клапана

1. аэрационный клапан должен быть установлен минимум на 10 см выше самой высокой точки слива от сантехнических устройств. Если на полу ванной или иного помещения установлены трапы, то минимальная высота размещения клапана составляет 35 см;

Места, в которых установка клапанов наиболее благоприятна

1. установка канализационного клапана может производиться в раструб или при помощи резьбового соединения. Выбор способа установки зависит от конструктивных особенностей устройства;
2. перед установкой рекомендуется проверить аэрационное устройство на герметичность. Отсутствие герметичности является причиной для его замены.

Схема установки

Монтаж аэрационного клапана можно произвести без привлечения специалистов. Для этого требуется:

1. отключить квартиру или загородный дом от водоснабжения, для исключения возможности незапланированного использования сантехнических приборов;
2. если в канализационном трубопроводе не предусмотрен вертикальный отвод, подходящий для размещения устройства, то производится врезка соответствующего колена;

Установка переходника на трубу

1. аэратор устанавливается на подготовленный отрез трубы при помощи резиновой манжеты;

Герметичная прокладка для установки в раструб

1. проверяется герметичность образованных стыков и работоспособность устройства.

Аэрационный клапан способен предотвратить проникновение канализационных запахов и снизить уровень шума от стока воды. При выборе устройства требуется правильно определить место его установки и подобрать вид и диаметр оборудования. При самостоятельной установке аэратора необходимо руководствоваться правилами, рекомендованными специалистами и производителями клапанов.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

• в процессе залпового сброса воды, давление в системе резко возрастает;
• как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

• ошибками проектировки канализационной системы;
• одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
• отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

• при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
• предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

• корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
• входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
• запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
• резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

• шток, который поднимается при разнице давления;
• односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Внутренний и наружный клапан

Данный клапан применяют для общей системы канализации (стояков) в следующих случаях:

• в тех случаях, когда фановая труба выводится на чердак, а не за пределы крыши. Такое решение позволяет защитить стояк от воздействия низких температур, засорения и т.д.;
• для вспомогательных стояков – если основной стояк выведен на крышу без негативных последствий, остальные стояки, с установленным аэратором, можно даже не выводить за пределы жилых помещений, как показано на схеме выше.

Схема устройства канализационной системы с использованием аэраторов

Достоинства от использования клапана 110 мм заключаются в следующих моментах:

• обеспечивает экономию трубопровода за счет сокращения его метража;
• устройство является энергонезависимым, благодаря чему регулировка давления осуществляется даже в случае отключения электричества;
• невысокая цена – 100-150 рублей.

Аэратор 50 мм

Принцип работы канализационного аэратора 50 мм не отличается от описанного выше. Однако, данное устройство используется не для общих систем, а локальных, т.е. для решения проблем вентиляции канализации в пределах одной квартиры. Монтируется такой клапан в горизонтальных участках канализационных труб, как показано на схеме выше.

Аэратор диаметром 50 мм

Потребность в нем может возникнуть в следующих случаях:

• если в процессе монтажа канализации был неправильно выполнен уклон трубопровода;
• если имеется переход с более толстой трубы на тонкую, к примеру с 50 мм на 32 мм;
• в тех случаях, когда в квартире или в доме могут использоваться одновременно несколько сантехнических приборов.

Если установкой больших аэраторов на центральные стояки занимаются представители ЖКХ, то в квартире или доме приходиться заниматься этим своими руками. Чтобы устройство работало эффективно, необходимо соблюдать определенные правила монтажа:

• подключение клапана следует выполнять к трубам с самым малым диаметром;
• монтируется аэратор после последнего в системе сантехнического прибора;
• клапан должен располагаться выше других сантехнических приборов;
• если в системе используется трап, то аэратор должен располагаться не менее чем на 35 см выше уровня поля. В противном случае имеется вероятность засорения его каналов, что влечет за собой неисправность в работе.

Любой аэрационный клапан запрещается выводить на улицу. Устройство может работать лишь в помещении или на чердаке.

Вот, собственно, и вся основная инструкция по подключению данного устройства. Что касается самого соединения, то оно выполняется так же, как и состыковка труб – при помощи резиновых манжет и герметика.

Вывод

Основная задача канализационного аэратора, как мы выяснили, заключается в предотвращении срыва гидрозатворов. В ряде случаев это устройство является единственным оптимальным решением по устранению неприятного запаха канализации в жилье.

Ознакомиться с дополнительной информацией вы можете из видео в этой статье. Если после прочтения материала у вас возникли вопросы относительно использования канализационного клапана, оставляйте их в комментариях, и я с радостью вам отвечу.

Канализационный аэратор: устройство, принцип работы и правила установки вакуумного клапана для канализации

В домах, не оснащенных системой вентиляции, крайне востребован (фановый) вакуумный клапан – аэратор для канализации. Это сантехническое изделие воспрепятствует поступлению неприятных запахов из канализационных труб.

Установка устройства не регламентирована СНиП, поэтому профессиональные сантехники не используют его в своей работе. Собственники частных домов решают этот вопрос самостоятельно.

Принцип устройства и работы вакуумного клапана

Аэратор успешно справляется с вентиляцией канализационного стояка исключительно в 1-2 этажном доме. Следует знать, что при одновременном смыве воды с двух или более унитазов, он может не справиться со своей задачей. Поэтому аэратор оптимален для небольших зданий.

Устанавливают его в двух случаях:

1. Если в доме не был предусмотрен проектом вентиляционный стояк (фановая труба).
2. Если фановую трубу невозможно вывести на крышу.

Устройство клапана

Аэратор для канализации является фасонной деталью, которую фиксируют на трубе с помощью уплотнителя.

Клапан канализационный состоит из нескольких деталей:

• корпус, изготовленный из пластмассы (в нем предусмотрено боковое отверстие);
• внутренний шток, предназначение которого – своевременно открывать отверстие для подачи воздуха;
• прокладка из резины, ограничивающая движение штока по направлению вверх;
• защитная крышка (соединена с корпусом и закрывает узел штока).

Устройство канализационного вакуумного клапана может отличаться: некоторые производители вместо пластмассового штока устанавливают резиновую мембрану.

Аэраторы бывают двух видов: сечением 50 и 110 мм. Первые рекомендуется использовать в тех строениях, в которых не больше двух сантехприборов (включая унитаз). Рекомендуется устанавливать такую модель воздушного клапана, в которой предусмотрена возможность регулирования внутреннего механизма вручную. Это может понадобиться в аварийных ситуациях.

Принцип работы

В домах, как правило, регулярно производится смыв горячей воды, пары которой стремятся подняться вверх. За счет этого в стояке скапливается воздух, запах которого неприятен.

Если канализационная труба не оснащена системой вентиляции, поток смывающейся воды создает в трубе разряженную атмосферу (вакуум), которая втягивает гидрозатвор и, тем самым, происходит выход неприятного запаха из стояка.

Проблему его проникновения решает установка вакуумного клапана для канализации. В штатном режиме (при нормальном давлении в стояке), фановый клапан закрыт. Во время смыва стоков он открывается, впуская в канализационную трубу воздух, не позволяющий возникнуть разреженности. Таким образом, гидрозатвору предоставляется возможность полноценно выполнять свою функцию.

Правила установки

Вакуумный канализационный клапан монтируют выше точки присоединения к системе самого высоко стоящего сантехнического прибора и можно выполнить своими руками. Аэратор устанавливают только на вертикальные канализационные трубы в тех местах, где к нему будет обеспечен свободный доступ: в туалетах, на чердаках, в ванных комнатах.

Устройство монтируется в раструб и фиксируется на нем с помощью уплотнительного кольца, предусмотренного конструкцией любой модели клапана. Если в помещении на полу имеется трап, вентиляционный клапан для канализации устанавливают не ниже 35 см от пола.

Аэратор канализационный Ø 110

Минимальная сумма заказа — 500 грн.

Показать оптовые цены

• Нет в наличии
• Оптом и в розницу
• Код: 1174-051

• Условия оплаты и доставки
• График работы
• Адрес и контакты

Канализационный аэратор или клапан вакуумный канализационный применяет в системах внутренней канализации для препятствия выхода в помещение неприятных запахов, вредных газов и паров из системы, а также для разряжения давления в системе.

Вакуумный клапан 110 (аэратор 110) устанавливается сверху вертикальных стояков в системе канализации в чердачных помещениях, туалетах, ванных и т.д., где к клапану будет обеспечено бесперебойное поступление свежего воздуха.

Также вакуумный клапан для канализации используют для местной аэрации раковин, биде, унитазов, где большой расход сточной жидкости может привести к созданию воздушного разряжения (высасывания воды из гидрозатвора сифонов), здесь, как правило, используется вакуумный клапан 50.

аэратор, аэратор для канализации, канализационный аэратор, принцип работы аэратора, для чего нужен аэратор, аэратор что это, воздушный клапан, клапан воздушный, обратный клапан воздушный, обратный воздушный клапан, воздушный клапан аэратор, воздушный обратный клапан, автоматический воздушный клапан, клапан обратный воздушный, воздушные клапана, клапан воздушный автоматический, труба внутренней канализации, фитинги для труб, пнд труба, труба полипропиленовая, канализационные трубы, полипропиленовые трубы, пластиковые трубы, канализация, трубы для канализации, труба пнд, труба канализационная, труба пластиковая, трубы канализационные, обсадные трубы, полипропиленовая труба цена, труба канализационная 100 цена, трубы и фитинги, соединение пластиковых труб, пластиковые фитинги, труба 50, диаметр канализационных труб, труба водопроводная пластиковая цена, труба пластиковая 100, труба 110, промывка канализации, полипропиленовые трубы размеры, сливная труба, диаметры пластиковых труб, канализационные трубы купить, полипропиленовые трубы и фитинги, пластиковая труба, внутренняя канализация, сантехнические трубы, канализационные трубы размеры, фитинги для пластиковых труб, канализационная труба, диаметр канализационной трубы, канализационные трубы и фитинги, канализационные трубы цена, трубы сантехнические, полипропиленовые фитинги, купить трубы для канализации, пластиковая канализация, полипропиленовая труба, пластиковые канализационные трубы, трубы для канализации цена, труба канализационная 50, труба пластиковая канализационная, трубы пластиковые цена, труба канализационная цена, труба канализационная 110, трубы канализационные цена, труба канализационная 100, трубы пластиковые, купить канализационные трубы, канализационная труба диаметр, канализация пластиковая, купить канализацию, фитинги пвх для внутренней канализации, трубы для внутренней канализации, пластиковая канализационная труба диаметр, труба канализационная диаметр, канализация цена, диаметр сантехнических труб, канализационые трубы, устройство внутренней канализации, длина канализационных труб, пластиковая труба купить, труба пластиковая 100мм цена, элементы внутренней канализации, пластмассовая труба цена, полипропиленовые трубы производство, труба канализационная купить, пластиковые трубы канализация, пластиковая канализация каталог, цены на полипропиленовые трубы, сантехническая труба, канализация внутренняя, трубы пластиковые канализационные цена, труба канализационная внутренняя, трубы внутренней канализации, труба 110 цена, пластмассовые трубы для канализации, цена канализационных труб, канализационная труба 110, купить трубы канализационные, пластиковые канализационные трубы размеры, стоимость пластиковых труб, трубы и фитинги для внутренней канализации, трубы для канализации купить, купить канализационную трубу, полипропиленовые канализационные трубы, производители пластиковых труб, трубы канализационные купить, пвх трубы и фитинги, канализационные трубы для внутренней канализации, труба канализационная 110 цена, канализационная труба цена, продажа канализационных труб, труба пластиковая канализационная цена, стоимость полипропиленовых труб, цена пластиковых труб, трубы канализационные полипропиленовые, пластиковые трубы для канализации размеры, купить трубу канализационную, стоимость канализационных труб, каталог канализационных труб, канализация купить, труба пп канализационная, канализационная труба 100, канализационная труба 50, трубы для канализации размеры, труба канализационная полипропиленовая, трубы и фитинги из полипропилена, пластиковые трубы для канализации диаметр, пластиковая канализация фитинги, продажа пластиковых труб, пластмассовые канализационные трубы, труба пластиковая канализационная 100, системы внутренней канализации, трубы пластиковые канализационные, труба канализационная размеры, куплю полипропиленовые трубы, фасонные части канализации, пластиковая труба для канализации, продажа полипропиленовых труб, трубы на канализацию
