Коннекторы для соединения проводов

Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Электрическая сеть отдельно взятого дома представляет собой сложную систему из проводов, электроустановок и защитной автоматической группы. Наиболее уязвимыми точками признаны места коммутации двух и более проводников.

Задача электромонтажника – подобрать и правильно установить соединители проводов, которые будут максимально подходить по характеристикам, отлично выполнять свою функцию и, самое главное – обеспечивать надежность и безопасность.

Разберемся, какие виды соединителей чаще всего используют в быту, для каких работ подходят те или иные коммутационные устройства, каковы особенности их установки. Кроме того, мы приведем практичные рекомендации по выбору подходящего типа коннектора.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Популярные в быту виды соединителей

Коммутацию проводов пайкой или сваркой в быту производят все реже. На смену пришли специальные устройства, облегчающие процесс монтажа и сокращающие сроки работы. Главное преимущество их – доступность для любителей.

Например, чтобы соединить два проводника клеммником Ваго, не нужно знать его конструкцию или принцип работы – важно правильно произвести монтаж.

Рассмотрим особенности изделий, которые могут оказаться полезными при необходимости соединения проводов без пайки во время прокладки проводки или ремонте электротехники.

Кабельный тип клемм

Для быстрого осуществления разъемных соединений на проводники с одной или обеих сторон устанавливают кабельные клеммы.

Они участвуют в различных электротехнических процедурах:

• при соединении индуктивных катушек;
• в источниках питания, генераторах и стартерах;
• в обмотках трансформаторов и двигателей и пр.

Материал и количество жил значения не имеет: их устанавливают на одно- и многожильные провода, выполненные из алюминия или из меди. При этом сами элементы производят в большей степени из меди, никеля, латуни или бронзы.

Рассмотрим 4 вида клемм, востребованных для сборки электросхем.

Вариант #1 – ножевые

В продаже можно найти разнообразные наконечники из латуни и никеля, неизолированные и изолированные. Простейшие и более дешевые – неизолированные изделия, их стоимость начинается от 0,2 руб. за штуку.

Этот вид не используют для оснащения силовой разводки, например, в сборке электрических щитов они не участвуют. Чаще всего ножевыми наконечниками обжимают многожильные провода, сечение которых не более 6 мм².

Оболочка изолированных изделий различается окраской, которая зависит от расчетной мощности соединительной колодки или другого клеммника.

Вариант #2 – кольцевые

Форма элементов отражена в названии – они напоминают замкнутое кольцо. Как и предыдущий вариант, бывают изолированными и неизолированными. Плоская часть первых помещена внутрь полимерной обмотки.

Крепежный винт вставляют в «кружок» клеммы, с обратной стороны накручивают гайку, после этого вероятность выскальзывания проводника из соединения сводится к нулю.

Материал изготовления – алюминий, никель, медь, латунь. Кольцевые изделия применяют не только в слаботочных, но и в мощных силовых линиях большого сечения, под болт 27 мм и более. Их присоединяют к проводникам пайкой, сваркой или опрессовкой.

Вариант #3 – вилочные

Коммутацию как силовых, так и вторичных цепей осуществляют и с помощью вилочных наконечников, по форме напоминающих вилку с двумя закругленными зубцами. Клеммы закрепляют или на устройствах, или на шинах винтовым соединением.

Однако само соединение является не менее надежным, чем кольцевое, контакт благодаря закрученному винту является достаточно плотным. Наконечники в форме вилки походят для проводов с сечением до 6 мм², способ крепления – опрессовка.

Вариант #4 – штыревые

Наконечники в виде штырьков используются в разъемных соединениях, которые отличаются маркировкой: вилка обозначается буквой «А», а розетка – «В». Подходят для проводников различного сечения, примерно до 6,5 мм².

К сечению привязана окраска изолирующей оболочки: например, у некоторых производителей полимерная часть клемм с сечением до 2 мм² синяя, а с большим сечение – желтая.

Гильзы для опрессовки

Отличный контакт между двумя и более проводниками обеспечивает способ опрессовки, который производят с помощью металлических гильз различного диаметра.

В результате операции прессования специальным инструментом жилы превращаются в монолитное, но уже неразъемное соединение.

Если необходимо разъединение срощенных проводников, то следует произвести механическое разрезание и удалить гильзу – вторично она использоваться не может. С одной стороны, одноразовое использование и неразъемность – это недостатки.

Гильзы как соединители имеют и некоторые преимущества:

• не разрушают проводники, как те же винтовые зажимы, а делают соединение максимально прочным, не прогорающим;
• максимально защищают медные жилы от контакта с влагой и воздухом, то есть от окисления;
• создают надежное соединение с механической точки зрения – его невозможно случайно разорвать.

Для опрессовки применяют специальный обжимной инструмент – клещи, которые еще называют кримпером. Кроме него могут пригодиться стриппер для удаления изоляции и кусачки для подравнивания.

Соединители электрических проводов — виды и способы

Основная задача, решаемая при электромонтаже – правильно подобрать соединитель проводов, оптимально подходящий для текущих операций. От качества этого элемента зависит надежность и безопасность эксплуатации любой электропроводки. Этим и объясняется желание пользователей подробно разобраться с тем, какие разновидности этих изделий чаще всего используются на практике и для какой проводки они подходят. Кроме того, важно ознакомиться с тем, как правильно соединять проводники, а также с особенностями применения различных типов коннекторов для электропроводов.

Классификации и требования ГОСТ

Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.

Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.

Способы соединения проводов

Соединение проводов представляет собой простейшую операцию, позволяющую коммутировать их согласно требованиям технических условий (ТУ). Среди известных способов образования надежного контакта между проводниками выделяются следующие:

• традиционная скрутка;
• соединение пайкой и сваркой;
• сочленение посредством специальных переходников.

Скрутка – это простейший вариант образования соединения, применяемый только в крайнем случае. При его выборе обязательно использование защитных материалов в виде обычной изолирующей ленты или специальных пластмассовых колпачков.

Не допускается обустраивать соединение скруткой, если провода изготовлены из разнородных металлов (алюминия и меди, например).

Многочисленные недостатки скручивания проводников вынуждают дополнительно повышать качество контакта методами пайки или сварки. После их применения в этом месте образуется достаточно прочное и надежное сочленение. Когда сращиванию подлежат разнородные проводники, приходится применять специальные переходные клеммы.

Виды клемм для соединения проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.

Самозажимные клеммы

Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.

Самозажимные клеммы оптимально подходят для соединения медных и алюминиевых проводов и пользуются повышенным спросом у профессиональных электромонтажников. Недостаток этого вида зажимов – возможность использовать их только один раз, поскольку после удаления концов провода контакт теряет свою прежнюю надежность.

Колодки винтовые

Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.

Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.

Пружинные клеммные колодки

Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:

• PUSH WIRE – одноразовые неразъемные образцы;
• CAGE CLAMP – соединители многоразовые.

Достать уже вставленный провод из одноразовой клеммы WAGO, не повредив его, практически невозможно.

Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.

Колодки ножевые

Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.

Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.

Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.

Порядок выбора соединителя

Перед выбором нужного типа соединителя важно учитывать следующие характеристики:

• марку и материал, их которого изготовлено изделие;
• напряжение, на которое рассчитаны его контакты;
• минимальный диаметр коммутируемых проводников, допустимый для данного образца.

Помимо напряжения также выясняется, на какую токовую нагрузку он рассчитан, после чего можно смело покупать подходящий по всем параметрам коннектор. Рекомендуется узнать у специалиста по продажам, рассчитан ли он на подключение проводников из разнородных металлов.

Потребность соединения проводов разного сечения чаще всего возникает при разводке распределительных цепей по отдельным коробам. После этого допускается приступать к подбору коннектора подходящего типа, клеммы которого рассчитаны на подсоединение жил различной толщины.

Перед тем как соединять проводники в домашних условиях, важно разобраться с наиболее подходящими для заявленных целей видами коннекторов. Кроме того, потребуется подготовить специальный инструмент, без которого невозможно обойтись при опрессовке фиксаторов муфтового типа, например.

Коннекторы для проводов: использование, подключение

Самые уязвимые точки электросети – места соединения нескольких проводников. Чтобы обеспечить надежность и безопасность эксплуатации электрической системы, необходимо выбрать максимально подходящие по характеристикам соединители и правильно установить их. В данной статье мы расскажем, как пользоваться коннекторами проводов, остановимся на популярных соединителях и важных нюансах их применения.

В широком понимании соединители проводов – это разнообразные устройства, используемые для замыкания или размыкания электрической цепи. В более узком понимании коннекторы для проводов – это элементы, которые используются для создания разборных или неразборных соединений, обеспечивают их эффективную и безопасную работу. Это различные виды клемм, клеммников и металлических гильз-трубок.

Типы клемм

Клеммы – это металлические элементы, при помощи которых оформляются окончания проводов. Также клеммами называют компактные пластины, находящиеся внутри розеток, клеммных колодок и других соединительных устройств. Все клеммы, независимо от их формы, величины и материала, имеют одно назначение. Их задача заключается в обеспечении прочного соединения нескольких проводников без электрических потерь и трудностей в монтаже.

Кабельные клеммы устанавливаются на провода с 1-й или 2-х сторон для быстрого получения разъемных соединений. Такие коннекторы используются:

1. в источниках питания, генераторах, стартерах;
2. при объединении катушек индуктивности;
3. в обмотках трансформаторов, электродвигателей и других агрегатов.

Кабельные клеммы чаще всего создаются из меди, никеля, бронзы, латуни. Устанавливаются они на всевозможные провода – изготовленные из произвольного материала, одно- и многожильные.

В таблице приведены основные типы клемм, используемых для сборки электрических схем.

Производятся из латуни и никеля. Бывают с изоляционным покрытием и без него. Цвет изоляции отражает допустимую мощность клеммника и у разных производителей отличается.

Организация силовой разводки. Обжим многожильных проводков с площадью сечения до 6 мм 2 .

Визуально напоминают вилку с парой закругленных зубьев. Клеммы закрепляются винтовым зажимом. Гарантируют устойчивое соединение и плотный контакт, обеспечиваемый винтом.

Коммутация силовых и вторичных цепей. Удобно использовать для временного соединения, поскольку для изъятия проводников достаточно немного ослабить винт. Единственный вариант, как засунуть провода в коннектор вилочного типа – опрессовка. Такие наконечники подходят для проводов с площадью сечения до 6 мм 2 .

Имеют форму замкнутого кольца. Производятся с изоляцией (полимерной обмоткой) и без нее. Гарантируют надежное соединение благодаря значительной площади соприкосновения элементов. Прочно фиксируются болтом или винтом зажимом. Алгоритм того, как вставить провода в коннектор кольцевого типа, предельно прост. Крепежный винт помещается в отверстие клеммы. С противоположной стороны навинчивается гайка. В результате проводник надежно удерживается.

В слаботочных сетях, мощных силовых линиях увеличенного сечения, под болтовой зажим от 27 мм. Кольцевые коннекторы присоединяются к проводам с использованием сварки, паяльника или метода опрессовки.

Состоят из оголенного штыря и части с изоляцией – для крепления алюминиевого или медного проводника. Цвет изоляции зависит от площади сечения изолированной части соединителей.

Применяются в разъемных соединениях, отличающихся маркировкой: А – вилка, В – розетка. Совместимы с проводками сечением до 6,5 мм 2 .

Гильзы для опрессовки

Опрессовка осуществляется с использованием металлических гильз разного диаметра и обеспечивает отличный контакт между несколькими проводниками. Прессование выполняется клещами (кримпером). Изоляция удаляется стриппером. Для подравнивания используются кусачки. После процедуры опрессовки жилы превращаются в единый монолит, т.е. получается неразъемное соединение.

Если возникает вопрос, как вытащить провод из коннектора и разъединить срощенные проводники, выполняется механическое разрезание, и гильза удаляется. Поэтому к недостаткам опрессовки при помощи гильзы относят ее одноразовое применение и получение неразъемного соединения. Преимуществами таких соединителей выступают:

1. создание прочного соединения, устойчивого к прогоранию;
2. отсутствие проблемы разрушения проводников, возникающей при использовании винтовых зажимов;
3. максимальная защита медных жил от воздействия влаги, воздуха и от последующего окисления;
4. высокая механическая надежность соединения, его устойчивость к разрыву;
5. отличная проводимость тока;
6. несклонность к деформациям при нагревании;
7. устойчивость к оплавлению при скачках напряжения в электросети.

Процедура гильзования

Перед тем, как обжимать провода коннектором в форме гильзы, нужно разобрать их на жилы, выпрямить, аккуратно убрать изоляцию стриппером. Далее жилы зачищаются, устанавливается гильза, выполняется 1-й и 2-й обжим. Аналогично опрессовываются остальные провода.

После этого устанавливается термоусадочная трубка. Изоляционное покрытие нагревается до возникновения капель клея. В завершение выполняется повторная изоляция. Гильзование часто используется для соединения силовых проводов в распаечных коробках, которые затем закрываются облицовкой.

Гильзы бывают разных типов:

1. ГМ – медные без обработки, отличаются высокой надежностью;
2. ГМЛ – медные луженые, с покрытием из сплава висмута и олова;
3. ГА – алюминиевые, используемые для соединения проводников из сплавов алюминия;
4. ГАМ – гильзы, рассчитанные на соединение меди и алюминия;
5. ГСИ – изолированные гильзы, не требующие дополнительной изоляции при обжиме.

Подходящий размер металлической гильзы зависит от суммарного диаметра проводников. Выбрать размеры можно в широком диапазоне.

Клеммники

Клеммники – это устройства, используемые для соединения разнообразных проводов: в изоляции, без нее, с клеммами. Рассмотрим, как подключаются провода к коннекторам таких типов. Самые популярные клеммники – это винтовые колодки, пружинные и самозажимные соединители. Реже используются ножевые соединители (для объединения проводников без устранения изоляции) и муфты, крепящиеся винтовым методом.

Такие электроустановочные изделия используются для соединения парных проводников. Колодки имеют пластиковый диэлектрический корпус. В нем находятся гнезда с клеммами и винтовыми крепежами. Алгоритм, как соединить провода коннектором такого типа, предельно прост. Концы 2-х соединяемых проводников вставляются в противоположно находящиеся гнезда и фиксируются винтовым методом. Для соединения нескольких пар проводов от большого блока колодок строительным ножом отрезается необходимое число парных ячеек.

Преимущества применения колодок

Легкая «подгонка» по числу соединений.

Постепенное расшатывание винтового крепления и ослабевание соединения. В результате – перегрев и искрение алюминиевых проводников. Для профилактики таких проблем необходимо регулярно проверять и подтягивать винтовые крепежи.

Быстрый монтаж с использованием одной только отвертки.

Возможность соединения только одножильных проводников. Многожильные провода при фиксации искривляются и повреждаются, что вызывает их перегрев. Но можно соединить колодками и многожильные пары, установив на их концах подходящие клеммы – опрессованные штыревые наконечники.

Пружинные клеммники

Такие коннекторы имеют термостойкий корпус из полиамида или поликарбоната. В нем находится клемма из луженой меди и пружинный механизм из стали с хромоникелевым покрытием. Он зажимает и удерживает проводники, не уменьшая плотности прижатия. Пружинные клеммники бывают одно- и многоразовыми.

С задачей, как отсоединить провода от коннектора многоразового назначения, справиться предельно просто. Достаточно нажать на рычажок, находящийся на корпусе. Он также используется для повторного выполнения коммутации. В электрических щитах и шкафах применяется специальный тип пружинных клеммников, рассчитанных на установку под DIN-рейку.

Основные преимущества пружинных клеммников:

1. надежность соединения;
2. совместимость с проводниками из различных металлов;
3. малое сопротивление;
4. нетребовательность к использованию специальных инструментов;
5. многоразовое применение без утраты функциональности;
6. легкое решение задачи, как снять провод с коннектора.

Недостаток таких элементов заключается в их неспособности выдерживать большие токи. Для мощных силовых линий они не подходят.

Самозажимные коннекторы

В их корпусе находится прижимная пластина. Она срабатывает при установке проводника до упора. Часть жилы без изоляции плотно прилегает к луженой шине. Такие коннекторы удобны в применении и дают эффективное соединение, не ослабевающее в процессе эксплуатации. Большинство самозажимных соединителей – одноразовые. Но бывают модели с рычажками, допускающие возможность повторного использования.

Выбор подходящего коннектора

При выборе подходящего соединителя нужно учитывать:

1. материал проводников;
2. их марку;
3. диаметр соединяемых проводов;
4. токовую нагрузку.

Лучше всего использовать клеммники, допускающие разные варианты соединения. Если их нет, можно выполнить винтовой зажим, разделив шайбами провода и части болта. При использовании пружинной шайбы получается надежное соединение, не утрачивающее свои качества со временем. Если соединенный участок будет помещен в воду, рекомендуется выполнить его коммутацию пайкой, затем залить термоклеем и закрыть термоусадочной трубкой.

Обжатие кабеля типа «витая пара»

Витая пара – это 8 попарно перевитых между собой проводов, помещенных в плотную оболочку. Такая технология используется для уменьшения помех при прохождении электрического сигнала. Чтобы закрепить на кабеле типа «витая пара» разъем RJ-45, достаточно выполнить механическое обжатие специальным инструментом – пресс-клещами. При этом разъем фиксируется, и его невозможно снять с сохранением целостности.

Кабель состоит из 8 проводов. Их нужно в определенной последовательности подвести к контактам коннектора RJ-45. При обжимке важно знать правильное расположение проводов по цветам в коннекторе и соблюдать последовательность действий:

1. конец кабеля зачищается на сантиметр;
2. проводки расплетаются и распрямляются;
3. проводки сортируются по цветам, распрямляются кусачками на обжимке и до упора помещаются в коннектор;
4. разъем помещается в пресс-клещи, их рукоятки сжимаются.

Каждый провод необходимо обжать так, чтобы он дошел до упора и прочно удерживался держателями. Цвета в стандартной распиновке RJ45 EIA/TIA-568B для подключения кабеля к свитчу, хабу или роутеру идут в следующей последовательности: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. В ряде случаев используется перекрестная обжимка, при которой перекрещиваются внутренняя и внешняя пары.

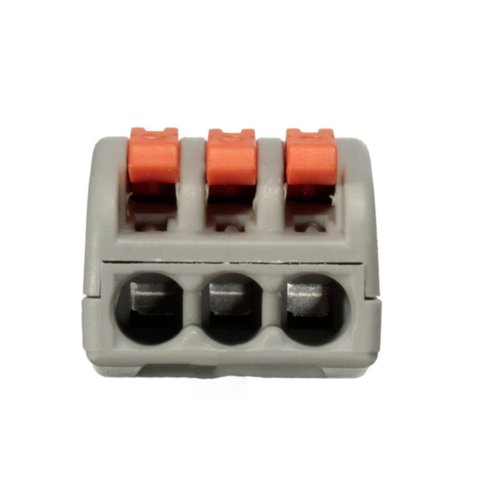

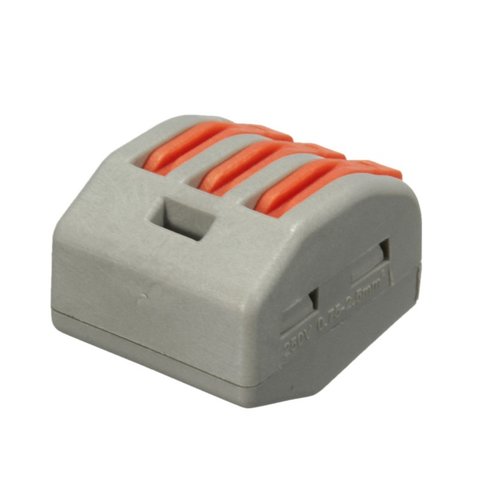

Прямой 3-контактный коннектор для соединения проводов 250 В 30 А
