Как сделать катушку для кабеля своими руками

Самодельные катушки удлинителя

На даче всегда нужно иметь под рукой электроудлинитель, если приходится работать вдали от розетки. Купить его в магазине — не проблема, цена начинается от 1 200 рублей. Но если приложить руки и изготовить его самостоятельно, как это сделал Александр Степанов, траты будут существенно меньше, да и приспособление получится на порядок более удобным.

Для хранения удлинителя раньше я пользовался пластиковой пластиной со сделанными на торцах треугольными вырезами, на которые и наматывал провод, чтобы компактно хранить удлинитель где-нибудь на полке. Всё хорошо, только неудобно сматывать провод: он всё время перекручивается, если его наматывать на пластину. Либо надо одной рукой придерживать провод, а другой крутить тяжелеющую пластину, что тоже несподручно.

Когда мне это окончательно надоело, решил сделать простейшую катушку с вращающейся рукояткой. Держишь за рукоятку одной рукой, а другой крутишь катушку, на которую наматывается провод — ровно и без перекручивания.

Катушка состоит из двух скруглённых пластин фанеры толщиной 8 мм со вставкой между ними — двух дощечек размерами 60 * 50 * 20 мм. Габариты фанерных пластин — 220 * 100 мм.

Рукоятка (типовая дверная ручка) закреплена на планке 200 * 50 мм короткими шурупами. Планка может вращаться относительно барабана. Осью служит болт 08 мм длиной 100 мм. На такую катушку можно намотать провод длиной от 12 до 15 м в зависимости от его толщины.

Удлинитель с двумя розетками
Идея с самодельным барабаном мне понравилась, и я решил сделать ещё одну катушку для удлинителя, но уже «фирменную» — с двумя розетками на корпусе. Собрал её из двух фанерных дисков Ø 240 мм и толщиной 8 мм, соединённых шестью болтами Ø 6 мм и длиной 80 мм. Между дисками на болты надел дюралевые трубки Ø 10 мм и шайбы.

На стороне катушки, где расположена рукоятка, чтобы утопить головки болтов, фрезой Ø 15 мм высверлил отверстия глубиной 3 мм. На другой стороне катушки по обе стороны от центра сделал два отверстия Ø 68 мм для соединительных коробок для розеток. Сами коробки закрепил парой маленьких шурупов, вкрученных в фанерный диск через пластиковое дно. Кстати, на этой стороне катушки концы болтов с колпачковыми гайками, наоборот, сделал выступающими наружу, тем самым защищая корпусы розеток от удара при случайном падении.

— Катушка удлинителя без рукоятки.
— Катушка с установленной рукояткой — обычной дверной ручкой.

— После сборки катушки соединительные коробки для розеток вставлены в подготовленные отверстия.
— Головки болтов утоплены, чтобы поворотная планка с рукояткой не задевала их при вращении катушки.

Чтобы при разматывании случайно не выдернуть провод из соединительной коробки, зафиксировал его на дюралевой трубке медной проволокой.

На такой катушке умещается 11-12 м провода ПВС 3-1,5 или 15 м провода ПВС 3-0,75. Во избежание разматывания удлинителя в качестве простейшего фиксатора использовал зажим от старой рулетки.

Рукоятку взял такую же, как у предыдущей катушки. В итоге на удлинитель с розетками я потратил примерно 650 рублей, а в магазине заводские аналоги стоят от 1200 до 1800 рублей.

— Рукоятка катушки надёжно фиксируется в держателе.
— К отрезку фанеры двумя саморезами прикреплена труба с щелью. Под неё подложены штапики на клее ПВА.

Использование и хранение катушек
Работать с удлинителями, оставляя их на земле или на полу, особенно если в розетки вставлены вилки, не стоит. Поэтому я изготовил четыре одинаковых держателя: два переносных для использования катушек при работе и два — для хранения их в мастерской. Держатель представляет собой отрезок пластиковой трубы со щелью — своеобразный ложемент для ручки нашей катушки.

Для изготовления держателей из метровой пластиковой трубы Ø 25 мм нарезал 4 отрезка длиной 245 мм и в каждом из них одинаковым образом болгаркой с диском по металлу вырезал щель шириной 10 мм и длиной 170 мм. Каждую такую трубку через щель саморезами прикрепил к фанерной пластине размерами 260 * 50 мм. Чтобы отрезок трубы, держащийся на двух коротких саморезах, под нагрузкой не расшатался, под его бока клеем ПВА приклеил отрезки штапиков.

Чтобы повесить катушку, надо её ручку просто вставить в трубку держателя. При этом стойки рукоятки вдеваются в щель и плотно фиксируются.

Держатель можно закрепить на потолке в мастерской (если рука достаёт), снизу на днище полки или просто на стене.
Остальные два держателя сделал переносными, их можно подвесить на петлях, например, на ножке верстака на улице или снаружи на стене мастерской.

Для удобного и лёгкого вращения барабана на краю диска катушки я закрепил маленькую рукоятку, состоящую из двух коротких трубочек разного диаметра. Трубочка большего диаметра, свободно вращается, будучи надетой поверх меньшей, жёстко закреплённой шурупом с плоской шляпой.

Для хранения катушек надо найти место в мастерской — на стене, потолке, под днищем полки. Для демонстрации обе катушки вставлены сверху в держатели, закреплённые на фанерном щите. На катушке с розетками виден чёрный зажим от рулетки, удерживающий провод.

Катушка для кабеля своими руками

Творческого и изобретательного человека всегда можно отличить по умению использовать подручный материал для изготовления своими руками всевозможных поделок, самодельных предметов мебели, интерьера, полезных вещей для дома и дачи. Деревянная тара, ящики, упаковка и даже катушка для намотки кабеля может быть использована в качестве источника материала, остается только придумать, как использовать материал. Для работы своими руками лучше всего подойдет кабельная катушка из дерева, барабан из металла или пластика переделывается значительно хуже.

Что можно сделать своими руками из деревянного барабана из-под кабеля

Деревянная конструкция, используемая для намотки кабеля, может быть отлично переделана в один из вариантов домашней мебели:

• Всевозможные столики и подставки, в том числе для садовой беседки или игр детей во дворе;
• Домашняя мебель, скамейки, табуреты, пуфики и даже кресла-качалки;
• Стеллажи для инструмента и инвентаря.

Катушка для кабеля может иметь диаметр боковых щек от 840 до 2080 мм, ширина барабана — от 350 до 1400 мм. Поэтому конструкцию будущей поделки в первую очередь придется планировать, исходя из размеров тары для хранения кабеля.

Металлические катушки для хранения кабеля имеют примерно такие же типоразмеры, по диаметру и ширине барабана. Но если деревянную или пластиковую катушку из-под кабеля еще можно найти на стройке, металлические барабаны являются многоразовой тарой и подлежат возврату производителю.

Строим мебель из барабанов для кабеля своими руками

Для изготовления катушки под кабель используется самая простая и недорогая древесина хвойных пород. В некоторых случаях внутренняя часть под установку вала и места крепления концов кабеля укрепляются металлической или пластиковой накладкой, поэтому небольшие по размеру предметы мебели имеет смысл строить без разборки катушек на доски и отделения металлических вставок.

Наиболее интересными в изготовлении своими руками вариантами мебели из катушки являются кресла-качалки и столики. При желании по той же технологии можно изготовить садовую мебель и различного рода предметы для дома.

Строим стол из катушки для кабеля

Для изготовления небольшого стола хорошо подойдет катушка модели №10а, с диаметром щеки 1044 мм и шириной барабана в 864 мм. Параметры барабана для кабеля наилучшим образом удовлетворяют размерам для небольшого домашнего стола.

Переделку тары из-под кабеля в дачный вариант столика выполним в три этапа:

1. Первоначально потребуется тщательно зачистить и зашкурить наждачной бумагой деревянную поверхность, особенно внимательно и качественно нужно обработать поверхность будущей столешницы;
2. Нижнюю часть катушки вырезаем в виде крестовины с шириной лучей, равной диаметру барабана, на который был намотан кабель;
3. Конструкция из дерева вскрывается лаком, и при желании наносится декоративная отделка, чтобы придать столику более цивилизованный вид, барабанную «ножку», на которую наматывался кабель, можно обернуть капроновым шнуром или канатом.

Нижнюю опорную часть стола можно изготовить не в виде креста, а обрезать по окружности меньшего диаметра. Возможно, что такие варианты,сделанные специально для детей, понравятся им больше.

Как изготовить кресло-качалку

Знаменитое кресло-качалку достаточно просто можно построить из катушки для кабеля №12. Первоначально потребуется разобрать деревянную конструкцию на составные части. Отделим боковые щеки от центрального барабана, на который наматывался кабель. Все доски не выбрасываем, они пойдут в дело.

Далее с внутренней стороны каждой щеки вырезается паз, глубиной 25-30 мм. Линию паза придется продумать дополнительно, так как такой же «траектории» будут вставляться доски для сидения и спинки кресла.

Для стягивания двух щек используются стальные резьбовые шпильки диаметром 18 мм. Чтобы изготовить сидение и спинку, нарезаем из оставшихся досок планки и вставляем их во фрезерованный паз. При подборе планок следует обратить внимание, что оставшиеся доски катушки имеют дугообразное сечение, такой профиль помогает получить относительно плавную линию сидения, переходящего в спинку кресла.

Остается стянуть две половинки резьбовыми шпильками, и кресло готово.

Если качающийся вариант вам надоест, можно электролобзиком срезать часть дуги по хорде, и тем самым получить ровную опорную поверхность. Чтобы кресло было устойчивым, рез желательно выполнять одновременно на обеих щеках катушки.

Заключение

Таким же способом из катушки и центрального барабана для кабеля можно изготавливать различного рода вазоны, подставки для цветов и даже мини-стеллажи для книг и инструмента. Единственный недостаток такого рода технологии – дефицит катушек для хранения кабельной продукции.

Стол из катушки для кабеля своими руками

Деревянная катушка для кабеля или барабан для стального каната являются подходящей основой для изготовления оригинального стола своими руками. В зависимости от размеров исходных заготовок, получают большой обеденный стол, маленький журнальный столик и даже целые мебельные комплекты.

Деревянный барабан – размеры и материалы

Кабельный барабан состоит из двух кругов и полого цилиндра, прочно соединенных крепежными деталями, и предназначен для намотки на стержень электрических и металлических проводов различного применения.
Промышленные производители предлагают самые разные размеры катушек, руководствуясь государственными стандартами, собственными техническими условиями (ТУ) и индивидуальными запросами потребителей. Так, ГОСТ 5151-79 и ГОСТ 11127-78 содержат несколько десятков возможных типоразмеров барабанов с шириной (диаметром круга) от 40 до 350 см и высотой от 23 до 180 см. На изготовление продукции идут обрезные пиломатериалы хвойных и лиственных пород, а также фанера. Катушки из досок имеют наборные и многослойные круги (на фото ниже слева), из фанеры — цельные и тонкие (на фото справа), что определяет эстетику конечных изделий из них.

Как сделать стол из катушки для кабеля

Для получения стола в максимально естественном виде достаточно просто очистить заготовку от загрязнений, зашкурить вручную наждачной бумагой разной зернистости или отшлифовать с помощью электрического инструмента, и, наконец, удалить рабочую пыль кисточкой или сухой тряпкой. Стол из катушки своими руками готов!

Для придания столу более современного вида его покрывают морилкой, маслом или лаком, окрашивают, наносят узоры и надписи, обклеивают мозаичной плиткой, декорируют тканью и кожей, оборачивают стойку джутовым, сизалевым, пеньковым, хлопковым или льняным шнуром или канатом, кладут сверху круглое стекло или зеркало. При желании, к столу крепят колесики, встраивают подсветку, вставляют зонт от солнца в сквозное отверстие по центру, а в широкой ноге устраивают отсек для хранения. Из половины катушки выходит полукруглая консоль для размещения у стены.

Катушки разных размеров идут на изготовление мебельных гарнитуров. Так, к обеденному столу, из небольших барабанов делают табуреты, стулья и кресла. Поставленные друг на друга и надежно скрепленные так катушки образуют стойку. Круг отдельно используют, как столешницу для металлического или другого подстолья, а также основу для настенных часов, зеркала или панно.

САМОДЕЛКИН ДРУГ

Катушка для кабеля из полипропиленовых труб

Уважаемые посетители сайта «Самоделкин друг» из предложенного материала вы узнаете, как можно самостоятельно сделать катушку для электрокабеля из полипропиленовых труб. Каждый мастеровой человек прекрасно знает, что для работы электроинструментом на удалении от розетки требуется переноска, простые скрутки не всегда удобны. потому как провода постоянно скручиваются, завязываются непонятные узлы, которые после работы приходится развязывать и раскручивать и без того замотавшись от проделанной работы. Так вот чтоб облегчить жизнь мастерам, была придумана катушка для смотки кабеля, которой очень удобно пользоваться, поставил на пол и раскручивай барабан на ту длину которая необходима, а после работы просто смотал и все. Данную катушку можно смастерить самостоятельно из полипропиленовых труб и бухты от кабеля.

Давайте рассмотрим, что конкретно понадобиться для сборки?

Материалы

1. полипропиленовая труба
2. пластмассовая бухта
3. провод
4. розетка
5. вилка

Инструменты

1. отвертка
2. плоскогубцы
3. канцелярский нож

Пошаговая инструкция по созданию катушки для смотки кабеля своими руками.

Понадобится полипропиленовая труба на 20 мм и фитинги.

А так же пластмассовая бухта из под кабеля. Из полипропиленовых труб собираем основание.

После чего на барабан наматываем провод или кабель (что имеется)

Зачищаем концы провода вот таким образом.

Затем подключаем вилку.

И соответственно розетку.Розетку или тройник нужно закрепить на корпусе катушки с торцевой стороны. А дальше можно пользоваться и спокойно работать свою работу)) Всем Большое спасибо за внимание!

Устали постоянно путаться в проводах? ⚡ Просто сделайте катушку для удлинителя из пластиковой канистры?

Кто сказал, что канистры только для воды? Мы попробуем Вас в этом переубедить, поскольку она может использоваться ещё для очень многих полезных приспособлений.

В этой статье расскажем, как сделать надёжную, безопасную катушку для кабеля из канистры своими руками.

Изготовление катушки-переноски

Там электрический кабель

Главное в работе с электричеством – безопасность. Поэтому для изготовления переноски кабеля мы будем использовать только диэлектрические материалы.

• Пластмассовая канистра на 5 литров
• ПВХ-труба диаметром 50 мм
• Кусок оргстекла
• Кабель сечением 1,5 мм, длиной 20 м
• Выносная розетка и вилка
• Болт М6 и пара гаек

Также потребуется:

• ножовка по металлу
• электролобзик
• шуруповерт с набором коронок
• клей
• краска

Переноска будет представлять собой корпус из канистры и шпули для наматывания провода.

Этап №1 – изготовление шпули

В качестве шпули будем использовать ПВХ трубу.

Замеряем ширину канистры и отмечаем этот размер на трубе, отступя от внешнего канта.

Сверлим отверстие в середине трубы на одной стенке – место под вывод провода наружу.

На этом этапе завершаем манипуляции с трубой, поскольку она потребуется для нанесения разметки на другие элементы самоделки.

Этап №2 – ручка для шпули

Вращение шпули будет осуществляться посредством ручки из оргстекла.

Для этого на листе диэлектрика, подготовленной ранее трубой (шпулей), размечаем место крепления рукоятки. Также рисуем форму будущей ручки в произвольной форме. Таких заготовок нужно 2 шт.

По разметке производим пиление, для этого используем лобзик и дрель с коронкой. Шкурим заготовки.

Полученные детали склеиваем, зашкуриваем и красим так, как показано на фото выше.

Этап №3 – подготовка канистры

Размечаем и вырезаем

Шпуля будет находиться ровно по центру, поэтому делаем разметку с обеих сторон канистры.

Диаметры отверстий под трубу отличаются, поэтому отмечаем их при помощи подготовленной ПВХ-трубы.

Высверливаем отверстия коронкой или вырезаем ножом.

Этап №4 – склейка шпули и рукояти

Шпуля полностью готова

Краска на оргстекле высохла, а потому можно ручку приклеить к трубе.

Но перед этим на рукояти нужно просверлить отверстие для болта, за который будет осуществляться вращение. Должно получиться так, как показано на фото выше.

Этап №5 – окончательная сборка

Собираем всю конструкцию: просовываем провод через шпулю, потом через канистру и её крышку. Всё должно получиться так, как показано на схеме ниже.

Результат работы

В итоге мы получили удлинитель, удобный для транспортировки. Достаточно герметичный и, что немаловажно, сделан он из диэлектрических материалов – поражение током через него исключено.

ВИДЕО: Катушка для удлинителя своими руками

Idea from plastic canister! It turned out a cool thing!

Устали постоянно путаться в проводах? ⚡ Просто сделайте катушку для удлинителя из пластиковой канистры?

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Дом и Сад

Интерьеры, Дизайн, Декор для дома, Дача и Ландшафт

Катушка для кабеля своими руками

Электрическая переноска в домашнем хозяйстве является неотъемлемой частью. Проблем не возникает когда переноска длиной всего пару метров, но вот когда длина переноски достигает 15-50 метров, становится весьма неудобным постоянно разматывать и сматывать ее.

Решение данной проблемы существует довольно давно, в продаже имеются электрические удлинители на катушке. Но вся проблема заключается в том, что цена таких катушек за облачна, а качество порой оставляет желать лучшего.

С другой стороны катушку для провода можно легко изготовить своими руками, что будет на порядок дешевле. Причем вы сможете использовать провод, такой длины и такого сечения какой необходим для ваших целей.

Для изготовления удлинителя на катушке нам понадобится: электрическая вилка, провод, розетка, ну и, разумеется, сама катушка. Но где, же взять катушку? Для этих целей подойдут катушки от телевизионного кабеля, цепей, тросов и т.д. Можно пройтись по строительным рынкам или мелким магазинам, где торгуют данными материалами, и приобрести пустую катушку.

Но если у вас нет времени или желания ходить по магазинам и выпрашивать катушку, то ее легко можно сделать самостоятельно. А всего-то нам понадобится:
— кусок фанеры или OSB 60х30см толщиной 8-10мм,
— 9см пластиковой канализационной трубы диаметром 110мм
— 3 болта М6 или М8 длиной 120мм с гайками.

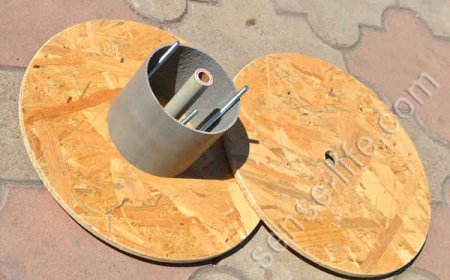

Самое главное это изготовить боковины (щечки для катушки). Я привык делать все ровно, поэтому предложу свой вариант.

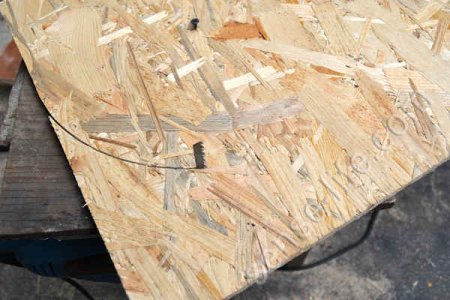

В ненужном куске фанеры делаем отверстие для пилки электролобзика, и крепим подошву электролобзика шурупами к фанере.

После чего переворачиваем электролобзик и прикручиваем фанеру, к какой ни будь выступающей поверхности (стол, стул, пень и т.д.)

На отрезке заготовки (фанеры или OSB) отмечаем центр (в моем случае радиус составил 15см) и сверлим отверстие для шурупа, после чего приставляем заготовку вплотную к пилке, и крепим фанеру шурупом, только сильно не затягиваем, нам нужно, чтобы заготовка вращалась вокруг своей оси.

Включаем электролобзик (зажимаем кнопку фиксатора), и начинаем проворачивать заготовку (фанеру) вокруг оси. Таким образом, мы получим идеально круглые боковины для нашей будущей катушки.

В боковинах сверлим отверстия под стягивающие болты, и по центру сверлим отверстие для оси. Поскольку с течением времени центральное отверстие может разбиться, я решил использовать втулку из пластиковой 1/2″ трубы. Втулка, с обратной стороны должна выступать на 15-20мм, чтобы болты не цеплялись за каркас.

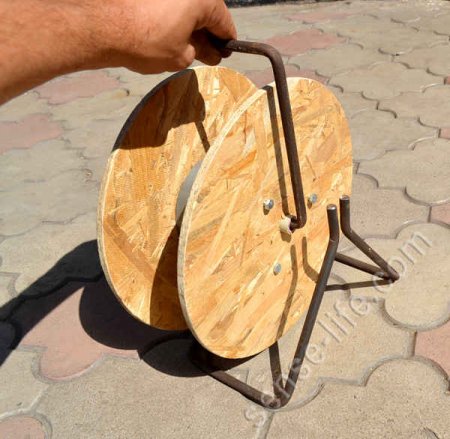

Каркас был согнут из 10мм прутка, и состоит из двух частей, рукоятки и опоры. В принципе если не нужна опора, то можно изготовить только рукоятку (согнуть пруток в виде буквы П), этого достаточно будет чтобы разматывать и сматывать катушку.

После примерки, рукоятку привариваем к опоре. На рукоятке нарезаем резьбу М10, для гайки, которая будет фиксировать катушку.
Источник:http://www.sense-life.com/hands/katushka_dlya_provoda.php

Каркас и катушку желательно покрасить, чтобы фанера не расслоилась и дольше прослужила, после чего производим сборку.

Осталось только намотать провод, и установить вилку с розеткой. Что касается провода, то я использую ПВС 2х1,5мм, на рынке выбираю тот, что мягче. Подобного образца катушка, с проводом ПВС у меня прослужила 7 лет без каких либо нареканий

Катушка для удлинителя своими руками

Универсальная катушка для удлинителя своими руками является достаточно необходимым атрибутом в любом гараже или домашнем хозяйстве. При помощи вращающегося барабана можно повысить функциональность и удобство пользования переносным кабелем. Изготовленная из минимального набора материалов катушка позволит защитить провод от повреждений, что положительно сказывается на долговечности и надежности эксплуатации.

Ключевые этапы изготовления и сборки катушки для удлинителя

1. Изготовление втулки для барабана. Универсальная самодельная катушка для удлинителя будет вращаться. Поэтому важно изготовить надежную втулку с фиксирующими шайбами. Для этого необходимо взять трубу сечением 20 и 25 мм. Материал нарезается по ширине барабана с учетом установки фиксирующего болта. При этом трубчатый элемент сечением 20 мм необходимо отрезать с запасом по ширине не менее 5 мм. Меньший диаметр трубы должен свободно вставляться во внутрь. По бокам оси устанавливаются выточенные из стали толщиной 2-4 мм втулки. Подвижный элемент фиксируется болтом М8 или М10.

2. Подставка для катушки из профилированной трубы. В инструкции на фото, где указано как сделать катушку для удлинителя присутствует конструктивно важный элемент П-образная стойка. Данную деталь можно изготовить из отрезков профилированной трубы 20х20 мм и 20х40 мм. Изначально важно определить размеры конструкции с учетом габаритов вращающегося барабана. Труба 20х20 мм нарезается по нужным параметрам и сваривается между собой в форме буквы П. Центральная часть размечается по центру. После чего вертикально приваривается труба 20х40 мм.

Важно: Трубу 20х40 мм необходимо приварить максимально ровно, чтобы в дальнейшем не возникало трудностей с вращением барабана. Для этого рекомендуется использовать угольник или строительный уровень.

3. Крепление оси для барабана на стойке. Ось должна привариваться к трубе 20х40 мм. Предварительно необходимо отметить положение барабана по высоте. Круглая труба 20 мм приваривается к профилированной электродной сваркой. Также потребуется упорная шайба, которая будет выполнять роль фиксатора для барабана. При необходимости шайбу можно приварить к профилю.

4. Рукоятки для катушки и несущей рамы. Ручки необходимы для удобства пользования катушкой. В качестве основных элементов подойдут рукоятки от болгарки или дрели. Большую ручку необходимо закрепить в верхней части профиля 20х40 мм при помощи гайки. Маленькая должна быть расположена на самой катушке. Ручку для вращения барабана можно изготовить из болта или шпильки. Также подойдет рукоятка с роликом. В таком случае можно получить более плавную работу вращающегося механизма.

5. Установка розеток на катушку. Прежде, чем прочитать как сделать катушку для удлинителя своими руками необходимо приобрести все составные элементы для сборки изделия. Для нормальной работы устройства следует приобрести панельные розетки. Данная разновидность розеток является достаточно удобной и наиболее подходящей для установки. Варианты монтажа представлены на фото ниже. Для надежности розетки можно закрепить на саморезы со шляпкой. Крепеж розеток подбирается индивидуально с учетом ширины пластикового барабана.

6. Установка барабана на ось. После монтажа розеток и ручки катушку необходимо закрепить на оси. Для этого барабан со втулкой одевается на трубу 20 мм. Наружная часть оси фиксируется болтом или гайкой в зависимости от типа выбранной конструкции. Затягивание фиксирующего механизма следует производить с учетом свободного вращения барабана. После затяжки катушка не должна заклинивать.

7. Наматывание электрического кабеля на катушку. Для целевого применения изделия потребуется намотать кабель. Подойдет практически любой провод с сечением жилы 1,5-2,5 мм2. Наматывание необходимо осуществлять с учетом механизма фиксации кабеля. На конце провода должна присутствовать вилка для включения, а установленные розетки необходимо подключить последовательно. Количество розеток зависит от габаритных размеров барабана.

Важно: В целях безопасности все контакты следует изолировать.

Готовую катушку с проводом можно использовать для различных целей. Изделие отлично подходит для гаража и частного дома, где нередко требуется удлинитель для включения электроинструментов. Ознакомиться с работой катушки детальнее можно по видео. Устройство для наматывания и удобного хранения кабеля может быть фактически любых размеров в зависимости от личных требований. Готовую конструкцию рекомендуется покрасить алкидной или любой другой краской, чтобы защитить металл от воздействия коррозии и придать изделию завершенный вид.
