Прокладка кабеля из сшитого полиэтилена в траншее

Полезные статьи про кабель

Кабельно-проводниковая стандартизированная продукция пользуется популярностью во многих отраслях производства. При прокладке кабельных изделий должны учитываться все установленные требования согласно их типовой и технической характеристики, а также назначения.

Кабель с изоляционным покрытием из специального сшитого полиэтилена имеет свои особенности укладки, которые учитываются мастерами при устройстве общей системы.

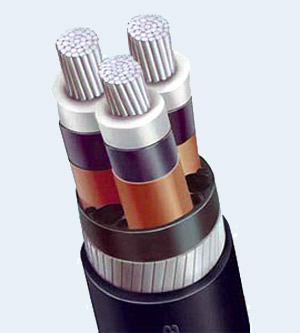

Кабель с изоляцией из специального сшитого полиэтилена представляет сбой проводниковое изделие, которое на молекулярном уровне обработано полиэтиленом (пероксидная сшивка) и образует трехмерную поперечную структуру.

Именно такое покрытие и определяет механические и технические характеристики готового провода, которое обеспечивает максимальную степень сшивки по всей его длине, исключая попадание воздуха.

Условия прокладки кабеля

Кабель из сшитого упрочненного полиэтилена обладает повышенными диэлектрическими и механическими свойствами, что позволяет прокладывать его в широком диапазоне температур, руководствуясь следующими правилами:

• Правила устройства электроустановок;
• Электротехнические правила. СНиП 3.05.06-85.

При этом следует учитывать, что прокладка кабельной линии марки ПвП, ПвПу, АПвП или АПвПу осуществляется при температуре не ниже -20°C.

В то время как прокладка кабельной линии, которая имеет не полиэтиленовое покрытие, а пластиковое — температура должна быть не ниже -15°C. Оптимальная температура при устройстве кабельной сети равняется диапазону от +60°C до -10°C.

Если температурный режим на территории укладки кабельной полиэтиленовой продукции составляет ниже -40°C, монтаж строго запрещен. И только в случае от -20 до -40°C разрешен монтаж при предварительном прогреве изделия. Хотя в данной ситуации возникает высокий риск быстрого его остывания за счет того, что мастера не смогут быстро размотать и уложить его в траншее.

Область применения и монтаж

Кабельная линия СПЭ применяется для монтажа, как в производственных помещениях разного назначения, так и в сухих грунтах, во взрывоопасных зонах, а также в воде, если изделие дополнительно защищено герметизированным экраном.

Транспортировка кабеля осуществляется при помощи специальных барабанов, установленных на транспортные тележки, чтобы обеспечить правильную раскатку и последующий монтаж.

При раскатке и установке кабеля недопустимо появление различных повреждений, которые будут заметны по истечении определенного времени в виде следующих изъянов:

• микротрещины на обшивке;
• сдвиги защитной брони;
• разрывы внутренних экранных жил или проволок;
• недопустимое растяжение полиэтилена.

Чтобы не допустить появления всевозможных дефектов, прокладка осуществляется без применения автоматических механизмов во избежание усиления тяжения, превышающие допустимые значения.

На сложных и длинных трассах допустимо использовать лебедку или другое подталкивающее механизированное устройство.

Кабель силовой с изоляцией из сшитого полиэтилена на напряжение до 3 кВ

Кабель с изоляцией из сшитого полиэтилена (СПЭ) – это изделие, жилы которого имеют изоляцию из высокопрочного изоляционного материала. Кабели с изоляцией СПЭ имеют преимущества перед ПВХ изоляцией, поэтому их все чаще используют для монтажа кабельных линий с надежным электроснабжением и низкими расходами на установку и эксплуатацию.

Технические характеристики

Изоляция силовых кабелей СПЭ на напряжение до 3 кВ изготавливается методом силанольной сшивки, которая образует устойчивые связи между молекулами полиэтилена по всей толщине слоя. В результате изделия приобретают следующие характеристики:

• диапазон эксплуатационных температур – от + 50 до -50 °C;
• радиус изгиба – от 7,5 наружных диаметров;
• температура монтажа – до -15 °C.

Преимущества кабелей с изоляцией из сшитого полиэтилена

• Широкий диапазон рабочих температур позволяет эксплуатацию в различных климатических зонах. Прокладку и монтаж можно выполнять в морозы до -15 °C без предварительного разогрева.
• Гибкая структура и малый радиус изгиба дают возможность прокладывать сложные трассы кабельных линий.
• Высокая механическая прочность обеспечивает надежную защиту провода от возможных повреждений.
• Высокая стойкость к растрескиванию, химическому воздействию, влажности.

Сферы применения кабелей СПЭ

Кабели с изоляцией из сшитого полиэтилена используются для прокладки одиночных и групповых кабельных линий:

• в стационарных электрических установках;
• в траншеях и грунтах с высокой коррозийной активностью;
• на трассах сложной конфигурации;
• в кабельных сооружениях и производственных помещениях.

В МТД «Энергорегионкомплект» можно купить высококачественные силовые кабели СПЭ по выгодной цене. Чтобы оформить заказ, позвоните по телефонам 8 (495) 258–99–58, 8 (495) 258–99–49 или заполните форму онлайн-заявки.

Выбор кабелей с изоляцией из сшитого полиэтилена

Выбор кабеля с изоляцией из сшитого полиэтилена ( СПЭ-кабеля) проводится по напряжению, способу и условиям прокладки, токовой нагрузке. Сечение кабеля должно удовлетворять требованию термической стойкости при токах КЗ.

По напряжению СПЭ-кабели традиционно делятся на кабели: низкого напряжения (до 1 кВ), среднего напряжения (до 35 кВ включительно), высокого напряжения (110 кВ и выше).

Кабели с изоляцией из сшитого полиэтилена прокладываются в земле (скрытая прокладка) и воздухе (открытая прокладка). Скрытая прокладка осуществляется в земляных траншеях. Открытая прокладка по территории предприятия выполняется в кабельных сооружениях. Открытая прокладка кабелей в цехах промышленных предприятий производится по опорным конструкциям, изготавливаемым в виде стоек с полками, настенных полок и др.

Прокладка кабельных линий (КЛ) в земляной траншее является одним из наиболее распространенных, простых и экономичных способов прокладки. Глубина заложения КЛ от планировочной отметки должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ и выше.

При прокладке в одном направлении большого количества кабелей (более 20), что характерно для энергоемких промышленных предприятий, используются кабельные сооружения: туннели, галереи, эстакады, каналы.

Расположение СПЭ-кабелей при открытой прокладке и в земляной траншее показано на рис. 1. Здесь же указаны требуемые расстояния между отдельными кабелями или их группами.

Рис. 1. Расположение кабелей с изоляцией из сшитого полиэтилена при их прокладке открыто (а) и в земляной траншее (б)

Одножильные кабели могут располагаться горизонтально в плоскости с расстоянием между кабелями «в свету» не менее диаметра кабеля d. Одножильные кабели могут собираться в трехфазную группу треугольником вплотную. Расстояние между соседними группами кабелей не менее 2d.

Кабели ПвП, АПвП используются для прокладки в земле независимо от степени коррозионной активности грунта, а также в воздухе (открыто) при условии обеспечения мер противопожарной защиты.

Кабели следующих типов предназначены:

ПвПу, АпвПу для прокладки в земле на сложных участках трасс,

с продольной герметизацией экрана (г) для прокладки в грунтах с повышенной влажностью, а также в сырых, частично затапливаемых помещениях,

ПвВ, АПвВ для прокладки в кабельных сооружениях и производственных помещениях, а также в сухих грунтах,

ПвВнг, АПвВнг при групповой прокладке в кабельных сооружениях и производственных помещениях,

ПвВнгд, АПвВнгд для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (атом- ные электростанции, метрополитены, крупные промышленные объекты, высотные здания и др.).

Сечение токоведущей жилы кабеля выбирается по экономической плотности тока и допустимому нагреву. Нормированные значения экономической плотности тока j э принимаются по рис. 2. Полученное сечение округляется до ближайшего стандартного сечения.

Рис. 2. Экономическая плотность тока проводников

Допустимая длительная температура токоведущей жилы СПЭ-кабеля напряжением до 110 кВ включительно составляет T доп = 90 °С. Соответствующие указанной температуре допустимые длительные токи СПЭ-кабелей I доп приведены в таблицах 1-4.

Таблица 1. Допустимый длительный ток I доп одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 6 кВ

Таблица 2. Допустимый длительный ток I доп одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 10 кВ

Таблица 3. Допустимый длительный ток I доп одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 35 кВ

Таблица 4. Допустимый длительный ток I доп одножильных кабелей с изоляцией из сшитого полиэтилена на напряжение 110 кВ

При прокладке кабеля в воздухе предполагается, что окружающая среда не препятствует теплоотдаче. При прокладке кабеля в земле предполагается, что почва на отдельных участках кабельной трассы может высыхать, ухудшая условия теплоотдачи кабеля. При отличии реальных условии от расчетных вводятся поправочные коэффициенты на величину I доп.

При эксплуатации кабелей допускаются кратковременные перегрузки, например на период ликвидации аварии. В таких режимах увеличение температуры токове-дущей жилы СПЭ-кабелей напряжением до 110 кВ включительно допускается до значения Θ п.а= 130 °С. Соответствующие указанной температуре допустимые значения тока в режимах перегрузки определяются умножением допустимого длительного тока на коэффициент перегрузки кпер:

при прокладке в земляной траншее k пер = 1,23 ( k пер =1,17 для СПЭ-кабелей напряжением 110кВ),

при открытой прокладке в воздухе k пер = 1,27 ( k пер = 1,2 для СПЭ-кабелей напряжением 110 кВ).

Режим перегрузки СПЭ-кабелей допускается не более 8 ч в сутки, не более 100 ч в год и не более 1000 ч за срок службы кабеля.

Сечения кабелей c с изоляцией из сшитого полиэтилена должны проверяться на термическую стойкость при токах КЗ.

Прокладка кабеля в траншее, в земле

Эта технология прокладки кабеля считается наиболее недорогой и простой. Ее преимущество состоит в том, что при ее использовании повышается пропускная способность проводникового материала (в сравнении с другими средами), что приводит к его экономичному расходу. Но при этом прокладка кабеля, СНИП и нормы это регламентируют, подобным образом возможна далеко не всегда. Отдельно отмечается снижение надежности в сравнении с другими вариантами укладки проводникового материала.

Некоторые способы прокладки кабелей подразумевают, что в траншее монтируется сразу пучок. Результатом становится снижение эффективности охлаждения, поэтому обязательно осуществляется уменьшение допустимых токовых нагрузок. Если территория насыщена коммуникациями (надземными / подземными), а также другими проводниковыми материалами, то прокладка кабеля в земле невозможна.

Стоимость прокладки кабеля

Невозможно установить точную стоимость прокладки кабеля за один метр, так как используются различные способы и методы его монтажа, в зависимости от территории и ее особенностей. Конечная цена определяется, исходя из сметы. Там отражается реальная стоимость; ниже представлен прайс, содержащий всю необходимую информацию.

Нами проводится прокладка кабеля в Москве и Московской области* следующих типов:

• Низковольтного;
• Высоковольтного;
• Наружного.

Узнайте какой проект мы выполним для Вас

* Красногорский р-н г.Красногорск, Одинцовский р-н, Истринский р-н,Солнечногорский р-н, Мытищинский, Люберецкий, Ленинский, Подольский

Вы можете заказать проектирование электрических сетей для следующих объектов:

Наименование услуги

Цена за единицу (руб.)

Примечание

Подготовка и разработка грунта

Стоимость зависит от состава / типа грунта и протяженности траншеи

Монтаж кабеля в подготовленной траншее не более 16 мм. кв.

Стоимость изменяется в зависимости от сечения кабеля и длины линии

Монтаж кабеля в подготовленной траншее от 16 мм. кв. и не более 35 мм. кв.

Стоимость зависит от сечения кабеля и длины линии

Монтаж кабеля в подготовленной траншее от 35 мм. кв. и не более 95 мм. кв.

Стоимость зависит от сечения кабеля и длины линии

Монтаж кабеля в подготовленной траншее от 95 мм. кв. и не более 240 мм. кв.

Стоимость зависит от сечения кабеля и длины линии

Проведение маркировки кабелей и их концов

Подготовка для кабеля песчаной подушки

Стоимость зависит от состава и типа грунта, а также протяженности траншеи

Подготовка дорожных покрытий и нарезка на них швов

Выполняется только при наличии такой необходимости

Установка муфт концевых

Стоимость зависит от количества

Проведение комплексных измерений смонтированных парных кабелей с использованием постоянного тока

При наличии более одного кабеля все последующие обслуживаются по цене 4000 рублей

Уборка мусора на участке

Выполняется только при наличии такой необходимости

Организация мест, где будет происходить пересечение кабельных линий с водопроводами, газопроводами и прочими коммуникациями

Стоимость зависит от типа пересечения

Работы по возвращению целостности покрытия дорог

Договорная за м.п.

Стоимость зависит от объема работ

Монтаж труб из асбоцемента

Стоимость зависит от протяженности линии

Проделка в бетоне отверстий под кабель

Подготовка слоев, уплотняемых трамбовкой

Стоимость зависит от состава и типа грунта, а также протяженности траншеи

Подготовка и организация ввода под кабели в здание

Засыпка траншеи грунтом

Стоимость зависит от состава и типа грунта, а также протяженности траншеи

Подготовка и открытие ордера на проведение земляных работ*

Вызов специалиста от МКС для проведения осмотра кабеля и траншеи*

Вызов трассировщиков с целью нанести трассы на планы кабельных линий

Стоимость зависит от района

Лабораторная проверка характеристик кабеля

Проведение работ по погрузке и разгрузке материалов

Узнайте стоимость услуг для Вас!

Звоните — (495) 562-30-95

Технология установки кабеля в траншее

Прокладка кабеля в траншее начинается с подготовки грунта, в котором вырывается углубление не менее 0,8 метров для линии, работающей под напряжение не более 10 кВ. Если планируется пересечение в городских условиях с площадями или улицами, тогда глубина увеличивается до 1,1 метра. В таблице 1 и рисунке 1 указаны все минимальные и максимальные значения, установленные на силовой кабель не более 10 кВ.

Глубина прокладки кабеля в земле имеет важное значение, поэтому представители эксплуатирующей организации всегда проводят осмотр трассы на готовность.

Нормы, схемы и правила установки кабеля в траншеях

Когда производится прокладка кабеля в грунте вблизи различных зданий, сооружений и параллельно ранее смонтированным линиям, тогда необходимо соблюдать установленную дистанцию:

• от 0,1 м от кабеля до 10 кВ;
• от 0,25 м от кабеля до 35 кВ;
• от 0,5 м от кабеля, проложенного сторонними организациями;
• от 0,5 м от кабелей связи;
• от 0,6 м от фундаментов различных сооружений;
• от 1 м от трубопровода, водопровода и газопровода низкого и среднего давления;
• от 2 м от газопровода высокого давления и теплопровода;
• от 10,75 м от железных дорог;
• от 1 м от автомобильных дорог;
• от 1 м от опор высоковольтных линий до 1 кВ;
• от 10 м от проводов высоковольтных линий до 110 кВ.

Если прокладка электрического кабеля в земле проводится с пересечением с другими линиями и инженерными коммуникациями, то необходимо соблюдать установленную дистанцию:

• от 0,25 м от кабеля до 10 кВ;
• от 0,5 м от трубопровода, газопровода или теплопровода;
• от 0,6 м от железных и автомобильных дорог, а также трамвайных путей.

Если монтаж силового кабеля проводится в траншее, проделанной в почве с сезонным или иным смещением, то необходимо защитить его проволочной броней.

Схема и правила прокладки кабеля в траншее также устанавливают, что при уклоне от 20 до 50 градусов необходимо обеспечить крепление кабеля к специальным деревянным столбам, выполненным из хвойных пород, или к сваям из железобетона.

Прокладка силового кабеля, согласно СНИП, выполняется с запасом длины в 1-2 % и «змейкой», что позволяет минимизировать шанс возникновения опасного напряжения при механических воздействиях, появляющегося после смещения почвы или температурной деформации проводящего материала.

Соблюдение ГОСТ (прокладка кабеля в земле также регулируется им), осуществляется эксплуатирующей организацией. Она осматривает траншею и сам проводящий материал, после чего можно осуществлять засыпку песком или некрупной землей, очищенной от строительного мусора и иных включений.

Как глубоко должен прокладываться кабель в земле

Правила прокладки кабелей в земле устанавливают, что в общем случае глубина должна быть 70 сантиметров. Согласно действующим нормам ОАО МОЭСК, рекомендуется монтаж подземного кабеля из сшитого полиэтилена. Эта инструкция также должна в обязательном порядке присутствовать в проекте прокладки. При этом стоит отметить, что правила, по которым монтируется подземный кабель, изменяются в зависимости от выбранного способа.

Основные способы прокладки по ПУЭ:

• в земле;
• в трубах, лотках и блоках;
• в кабельных сооружениях;
• в производственных помещениях;
• под водой.

Нормы монтажа высоковольтного кабеля в земле устанавливают, что процесс осуществляется в траншее, где имеется подсыпка снизу и производится последующая засыпка сверху с использованием мелкой земли, избавленной от камней и иных посторонних объектов.

При установке в траншею линий до 35 кВ защита выполняется простым кирпичом или плитами, монтируемыми либо поперек в один слой, либо вдоль, если канал получается узким.

Ниже цена за метр для линий до 1 кВ, так как она защищаются только в местах возможных повреждений.

При этом глубина должна быть не менее 1 метра, что позволяет обеспечивать безопасность изделия в городских условиях. Монтаж осуществляется только под теми тротуарами, которые разрываются в редких случаях. Использование бестраншейной прокладки, цена на которую ниже, позволяет избежать повреждения дорожного покрытия.

Расстояние между отдельными линиями выбирается на основе их напряжения. Но кабели различных организаций обязательно находятся не ближе, чем 0,5 м друг от друга. Аналогичное расстояние устанавливается между линиями связи и кабелями. Использование труб и специальных перегородок (расценки проводимых работ от этого изменяются) позволяет корректировать расстояние.

При прокладке под пашней необходимо заглублять кабель на 1 метр, что влияет на общий прайс. В остальных случаях достаточно установить изделие на глубине 0,7 метров.

Электромонтер по ремонту и монтажу кабельных линий

§ 41. Электромонтер по ремонту и монтажу кабельных линий 2-го разряда

Характеристика работ. Подготовка трассы, канала, тоннеля, коллектора для прокладки кабеля; выполнение земляных работ. Вспомогательные работы при демонтаже, ремонте и монтаже муфт кабельных линий. Покраска металлоконструкций и уложенного в них кабеля. Подготовка, подача и уборка кабеля, инструмента, материалов, приспособлений, расстановка приспособлений на трассе. Разборка, ремонт и сборка простой арматуры и оборудования кабельных линий под руководством электромонтера более высокой квалификации.

Должен знать: элементарные сведения о марках кабелей и кабельной арматуры, области их применения; правила хранения и способы раскатки кабелей с барабанов; слесарный, мерительный и специальный инструмент для кабельных работ; назначение монтажных приспособлений и конструкций; общие сведения о кабельных и прошпарочных массах, припоях и флюсах, материалах, применяемых на ремонте кабельных линий; правила погрузки и перевозки кабеля и кабельных барабанов; правила производства земляных работ.

Примеры работ

1. Баки питания маслонаполненных кабелей — распаковка.

2. Барабаны кабельные — расшивка и установка на домкраты.

3. Коллекторы кабельные — протягивание кабеля по роликам, укладка на конструкции с выправкой и установкой прокладок и хомутов.

4. Кабели маслонаполненные — засыпка соединительных муфт, очистка трубок стальными ершами при сборке и установке коллекторов.

5. Муфты соединительные — подготовка и протирка перед установкой, покраска антикоррозионным составом.

6. Прокладки защитные — изготовление и установка.

7. Траншеи кабельные — устройство верхнего слоя и установка защитного покрытия (кирпича), выемка из траншеи демонтированной муфты и концов кабеля с очисткой от земли при замене кабеля.

§ 42. Электромонтер по ремонту и монтажу кабельных линий 3-го разряда

Характеристика работ. Прокладка в траншее кабельных линий напряжением до 10 кВ, монтаж кабельных конструкций. Демонтаж силовых кабелей и кабельной арматуры в траншеях, коллекторах, трубах и блоках с применением слесарного инструмента и приспособлений. Оконцевание и соединение силовых кабелей с медными, алюминиевыми жилами, опрессовка и пайка. Ремонт броневого покрова, свинцовой оболочки, изоляции и токоведущих жил кабеля. Демонтаж концевых и соединительных муфт, тугоплавких припоев на установках, работающих от сжиженного газа. Проверка изоляции кабеля на влажность перед монтажом, устройство проводок для прогрева кабеля, устройство освещения рабочего места. Проверка и подготовка к работе инструмента, приспособлений, механизмов и материалов.

Должен знать: марки кабелей и кабельной аппаратуры, конструкцию силовых кабелей, кабельной арматуры и область их применения; такелажные и специальные приспособления, применяемые при монтаже и ремонте кабельных линий; наиболее распространенные дефекты прокладки и монтажа кабельных линий и арматуры; общую технологию соединения и оконцевания медных и алюминиевых проводов; общие сведения о маслонаполненных кабелях, их арматуре и аппаратах к ним; фазировку кабелей, технологию прогрева кабеля в зимнее время, правила охраны подземных коммуникаций; основы электротехники.

Примеры работ

1. Барабаны с кабелем массой до 5 т — зашивка.

2. Воронки концевые — разборка.

3. Изоляция кабеля — проверка мегаомметром 2500 В до и после прокладки кабеля.

4. Кабели — разделка с сухой заделкой полихлорвиниловой лентой и лаком.

5. Коллекторы масляной системы — установка и крепление хомутами.

6. Муфты соединительные — разделка концов и фазировка.

7. Муфты кабельные — установка заземляющего хомута и заземления, доливка и заливка кабельной массы.

§ 43. Электромонтер по ремонту и монтажу кабельных линий 4-го разряда

Характеристика работ. Демонтаж, ремонт и монтаж кабельных линий, вводных устройств кабельной арматуры напряжением до 35 кВ в закрытых помещениях, в земле, в колодцах и тоннелях. Разметка и разделка кабеля в закрытых помещениях, в земле, в колодцах и тоннелях с применением пневматического и электрифицированного инструмента. Оконцевание и соединение силовых кабелей с медными и алюминиевыми жилами газовой и электрической сваркой. Управление сложными универсальными и специальными приспособлениями и механизмами с электрическим и пневматическим приводом. Ремонт и монтаж концевых и соединительных муфт напряжением до 35 кВ для потребителей III — II категории надежности, электроснабжения.

Должен знать: марки и область применения маслонаполненных кабелей; схемы участков кабельной сети; назначение и конструкцию соединительных стопорных и концевых муфт; способы соединения и оконцевания токопроводящих медных и алюминиевых жил кабеля; характерные повреждения кабельных линий и арматуры, способы их определения и устранения; технологический процесс прокладки силовых кабелей по трассе действующих кабельных линий; приемы работ и последовательность операций при ремонте, демонтаже и монтаже маслонаполненных кабелей; назначение арматуры и оборудования конечных кабельных помещений.

Примеры работ

1. Баки давления — переключение.

2. Воронки кабельные — заливка и доливка кабельной массы.

3. Заделки концевые — выполнение на кабеле с применением эпоксидных смол.

4. Кабели — фазировка жил, заделка концов свинцовым наконечником.

5. Кабели маслонаполненные — рубка, заделка концов, изоляция соединительных муфт.

6. Коллекторы — прокладка кабеля.

7. Конструкции металлические для крепления кабельных муфт и воронок — изготовление и установка.

8. Манометры контактные, сигнальные — установка.

§ 44. Электромонтер по ремонту и монтажу кабельных линий 5-го разряда

Характеристика работ. Демонтаж, ремонт и монтаж маслонаполненных и газонаполненных кабельных линий напряжением свыше 35 кВ. Разбивка трасс для рытья траншей. Прокладка кабельных линий под водой. Монтаж и ремонт соединительных и концевых муфт особо ответственных кабельных линий напряжением до 35 кВ. Заделка концов контрольных кабелей. Монтаж и ремонт соединительных, стопорных и концевых муфт маслонаполненных кабелей, соединительных, полустопорных муфт и концевых устройств газонаполненных кабелей. Техническое обслуживание газонаполненных и маслонаполненных кабельных линий (замер давления, доливка масла и т.д.). Руководство бригадной электромонтеров при прокладке кабелей с бумажной и с полиэтиленовой изоляцией напряжением до 110 кВ в траншеях, каналах и по конструкциям, в трубах, блоках и коллекторах. Определение мест повреждения кабеля.

Должен знать: особенности выполнения изоляции силовых кабелей всевозможных конструкций высокого напряжения и муфт; назначение и конструкции маслонаполненных кабелей, арматуры и аппаратуры к ним; особенности хранения маслонаполненных кабелей; технологический процесс монтажа и вскрытия соединительных стопорных и концевых муфт на маслонаполненных кабелях; приемы работ и последовательность операций при ремонте, монтаже и демонтаже силовых кабельных линий любых конструкций в любых условиях прокладки; технологию прокладки и монтажа газонаполненных кабелей с обедненно-пропиточной изоляцией; методы испытания высоковольтных кабелей после ремонта, прокладки и монтажа; общие сведения о кабелях в стальных трубах с маслом или газом под давлением.

Примеры работ

1. Баки питания — установка для кабельных линий напряжением 110 — 500 кВ.

2. Кабели — прогрев в зимнее время, вырезка поврежденного участка и монтаж вставки.

3. Кабели в коллекторах, трубах, блоках маслонаполненных — прокладка.

4. Кабели маслонаполненные — замер давления масла, крепление муфт и кабелей на кронштейны (после сушки, вакуумирования и заливки маслом муфт).

5. Коллекторы маслонаполненного кабеля — сборка и установка.

6. Кабели контрольные — заделка концов.

7. Муфты концевые и воронка кабельная — монтаж.

8. Муфты соединительные типа СС на кабеле — монтаж.

9. Перчатки свинцовые — припайка к свинцовой броне кабеля.

§ 45. Электромонтер по ремонту и монтажу кабельных линий 6-го разряда

Характеристика работ. Ремонт, ревизия, монтаж и демонтаж кабельных линий напряжением до 330 кВ. Ремонт, монтаж и демонтаж маслонаполненных и газонаполненных кабельных линий в стальных трубопроводах под давлением. Работа на кабелях специальных конструкций (в т.ч. из сшитого полиэтилена и т.д.). Ремонт особо ответственных кабельных линий и уникальной кабельной аппаратуры. Ревизия, ремонт, монтаж силовых кабельных линий на наиболее ответственных участках. Сушка и вакуумирование муфт, испытание маслоподпитывающих систем, определение мест утечки масла. Руководство бригадой электромонтеров на всех работах по ремонту, монтажу и демонтажу кабелей с вязкой пропиткой, подводных силовых кабелей и кабельных подводных переходов, маслонаполненных и газонаполненных кабельных линий и устройств напряжением до 330 кВ. Организация работ на ремонте, монтаже и демонтаже кабельных линий любых конструкций, назначений и в любых условиях прокладки.

Должен знать: конструктивное устройство силовых кабелей постоянного и переменного тока всех типов и напряжений, оборудования и аппаратуры кабельных устройств; особенности монтажа кабелей во взрывоопасных помещениях; технические условия и способы прокладки кабелей в любых условиях, в том числе по болотам, через реки и ручьи, по конструкциям мостов; назначение и принципиальные схемы присоединений автоматических подпитывающих насосных установок для поддержания давления в кабельных линиях в стальных трубах с маслом под давлением; особенности сооружения кабельных линий в стальном трубопроводе, допустимые радиусы изгиба и методы изгибания труб.

Примеры работ

1. Жилы кабельные медные и алюминиевые — соединения газовой или электрической сваркой.

2. Кабели бронированные — монтаж соединительной муфты.

3. Кабели в стальном трубопроводе с маслом под давлением — монтаж соединительной муфты.

4. Кабели силовые подводные — замена соединительной муфты, прокладка с баржи за буксиром.

5. Кабели подводные напряжением 35 кВ — замена соединительной муфты.

6. Муфты стопорные типа МСТО-35 — монтаж, ремонт.

7. Муфты соединительные СПО на кабель ОСБ-Эк 120 — монтаж.

8. Муфты стопорные маслонаполненных кабелей напряжением 110 кВ — монтаж, ремонт.

9. Системы маслоподпитывающие — пайка свинцовых труб.

10. Трассы маслонаполненных кабелей — прокладка и присоединение свинцовых бронированных труб диаметром до 40 мм в пунктах питания в колодцах.

Работы, выполняемые на кабельных линиях напряжением 500 кВ и выше —

Требуется среднее профессиональное образование для присвоения 7 разряда.

Кабель из сшитого полиэтилена (СПЭ)

Среди всего многообразия изоляционных материалов, используемых при изготовлении кабеля, отдельно необходимо выделить сшитый полиэтилен. Благодаря сочетанию сшитого полиэтилена с различными добавками, данный вид кабеля отличается большей экономичностью и надежностью, его применение постепенно приводит к вытеснению кабелей с бумажно-масляной, поливинилхлоридной изоляцией.

Кабели с изоляцией из сшитого полиэтилена также известен под таким названием, как кабель СПЭ, сшитый кабель.

Применяются различные технологии сшивания кабеля – в зависимости от номинального напряжения, на которое кабель рассчитан (например, силанольная сшивка, изготовление с использованием пероксидов). Отличается СПЭ кабель и толщиной изоляции. Так, кабели для высокого напряжения изготавливаются с изоляцией большей толщины, чем для низковольтного кабеля.

ООО «Мегатрон» осуществляет продажу кабеля с изоляцией из сшитого полиэтилена (СПЭ) следующих видов: АПвП, АПвПг, АПвПу, АПвПуг, АПвПу2г, ПвП, ПвПг, ПвПу, ПвПуг, ПвПу2г.

Кабель с изоляцией из сшитого полиэтилена (кабель СПЭ) считается одним из видов надежных современных кабелей, способных выдержать высокую температуру: рабочая температура жилы составляет до 90 гр. при эксплуатации, до 250 гр. при коротком замыкании. Температурный диапазон среды составляет -60 до +50 гр. Наименьшая допустимая температура прокладки кабеля без подогрева – -20 гр.

Силовые кабели с изоляцией из сшитого полиэтилена обычно применяются для прокладки в земле . Кабель СПЭ может прокладываться несколькими способами. Например, в специальном туннеле, коллекторе, непосредственно в траншее. Используется и для различных кабельных сооружений, в том числе для сложных разноуровневых трасс, на местности с большим наклоном.

Исполнение – У, УХЛ категории размещения 1, 2 (включая прокладку кабеля в грунте и в воде).

Основные преимущества кабеля СПЭ из сшитого полиэтилена

Изоляция из сшитого на молекулярном уровне полиэтилена отличается высокими показателями электрических и механических свойств. Высокие качественные характеристики достигаются благодаря особой трехмерной структуре материала.

К основным преимуществам СПЭ кабеля относятся:

• надежность и прочность кабельных сетей,
• экономичность,
• меньший вес и диаметр (по сравнению с аналогичными кабелями с бумажно-масляной изоляцией),
• благодаря увеличению сечения токопроводящей жилы однофазного исполнения и более высокой токовой нагрузке наблюдается большая пропускная способность СПЭ кабеля,
• влагоустойчивость,
• легкий монтаж (благодаря возможности применения кабеля большой длины уменьшается количество соединений; меньший вес кабеля и меньший допустимый радиус изгиба (7,5 наружных диаметров); при прокладке при температуре до -20 гр не требуется предварительный подогрев),
• отсутствует необходимость постоянного технического обслуживания,
• широкий температурный диапазон применения,
• отсутствуют ограничения при прокладке кабеля на разноуровневых трассах,
• экологичность.

Кабель АПвП

Кабель АПвП – кабель с алюминиевой токопроводящей жилой и изоляцией из сшитого полиэтилена, предназначенный для передачи и распределения электроэнергии на номинальное переменное напряжение 6, 10, 20, 35 кВ частоты 50Гц с изолированной или заземленной нейтралью. Применяется кабель для прокладки в земле без учета коррозийности грунтов и разности уровней, в стационарных трехфазных установках. Может применяться для сетей, уложенных на открытом воздухе.
Расшифровка названия кабеля АПвП: А – алюминиевая многопроволочная уплотненная жила, Пв – изоляция из сшитого полиэтилена, П – оболочка кабеля из полиэтилена высокой плотности.

Кабель АПвПг

Кабель АПвПг – кабель из сшитого полиэтилена с алюминиевой уплотненной токопроводящей жилой, разделительным слоем из электропроводящей водоблокирующей ленты («г» в названии кабеля АПвПг означает герметизацию). Кабель производится на номинальное напряжение 6, 10, 20, 35 кВ частотой 50 Гц; предназначен для прокладки в земле независимо от коррозийности грунта, на разноуровневых трассах.

Кабель АПвПу

Кабель АПвПу – с алюминиевой многопроволочной уплотненной жилой и изоляцией из сшитого полиэтилена. Это кабель с усиленной оболочкой (оболочка с индексом Пу), обладающий повышенной гибкостью. Применяется кабель АПвПу для прокладки в земле (независимо от коррозийной активности грунта), для воздушных трасс для передачи и распределения электроэнергии с переменным напряжением 6, 10, 20, 35 кВ частотой 50 Гц в сетях с заземленной или изолированной нейтралью, в стационарных установках. Предназначен для сложных участков кабельных трасс.

Кабель АПвП уг

Кабель АПвПуг прокладывается в грунтах независимо от их коррозийной активности, с повышенной влажностью, в сырых помещениях, на трассах без ограничения разности уровней. В названии кабеля «Пу» означает усиленную полиэтиленовую оболочку, «г» — герметизацию.
АПвПуг – кабель с алюминиевой уплотненной жилой, разделительный слой – из водоблокирующей ленты. Рассчитан на напряжение 6, 10, 20, 35 кВ и частоту 50 Гц. Используется и в стационарных установках сетей с изолированной или заземленной нейтралью.

Кабель АПвПу2г

АПвПу2г – кабель с алюминиевой многопроволочной жилой, изоляцией из сшитого полиэтилена, внешней оболочкой из утолщенного полиэтилена (Пу) и двойной герметизацией (2г) водоблокирующими лентами, алюмополимерными лентами.
Рассчитан на напряжение 6, 10, 20, 35 кВ частотой 50 Гц, для сетей с заземленной или изолированной нейтралью. Предназначен кабель для прокладки в грунте (вне зависимости от коррозийной активности), на разноуровневых трассах, под водой.

Кабель ПвП

Кабель ПвП применяется для прокладки в земле (без учета коррозийной активности грунта), а также на трассах независимо от разности уровня. Кабели ПвП передают и распределяют электроэнергию в стационарных установках на номинальное переменное напряжение 6 кВ, 10 кВ, 20 кВ, 35 кВ частотой 50 Гц. Используются для одиночной прокладки сетей с заземленной или изолированной нейтралью.
ПвП – это кабели с медной многопроволочной уплотненной жилой. «Пв» в названии кабеля обозначает тип изоляции – из сшитого полиэтилена; «П» – полиэтиленовую оболочку.

Кабель ПвПг

ПвПг – кабель с медной многопроволочной уплотненной жилой с изоляцией из сшитого полиэтилена и разделительным слоем из водоблокирующей ленты. Маркировка «г» означает герметизацию металлического экрана. Кабель из сшитого полиэтилена ПвПг применяется для укладки в земле (без учета коррозийности грунта), сырых или частично затапливаемых помещениях, на разноуровневых трассах, в воде. ПвПг предназначен для стационарных установок, сетей с заземленной или изолированной нейтралью. Рассчитан на переменное номинальное напряжение 6, 10, 20, 35 кВ частотой 50 Гц.

Кабель ПвПу

Кабель ПвПу – кабель СПЭ с многопроволочной уплотненной медной жилой, разделительным слоем из лент электропроводящей бумаги и полиэтиленовой оболочкой, увеличенной толщины (маркировка «Пу»). Рассчитан на номинальное напряжение 6, 10, 20, 35 кВ частотой 50 Гц. СПЭ кабель ПвПу укладывается в грунте (независимо от коррозийности и вод), подходит для разноуровневых трасс, для воздушных трасс.

Кабель ПвПуг

Кабель ПвПуг имеет медную многопроволочную жилу, утолщенную полиэтиленовую оболочку (Пу) и разделительный слой из электропроводящей водоблокирующей ленты (г). Оболочка из полиэтилена увеличенной толщины и герметизация позволяют использовать кабель ПвПуг для прокладки в земле с повышенной влажностью, подверженных затоплению помещениях, воде. Может применяться для прокладки на воздухе, для разноуровневых трасс. Номинальное напряжение кабеля – 6, 10, 20, 35 кВ частотой 50 Гц.

Кабель ПвПу2г

Кабель ПвПу2г отличается утолщенной оболочкой (Пу), разделительным слоем из водоблокирующей ленты и слоем алюмополимерной ленты (2г – двойная герметизация). ПвПуг с многопроволочной уплотненной жилой из меди рассчитан на номинальное напряжение 6, 10, 20, 35 кВ частотой 50 Гц. Прокладывается в земле, затапливаемых помещениях, воде, на трассах без ограничения разности уровней. Может использоваться для воздушных трасс.

Использование кабелей из сшитого полиэтилена на открытом воздухе допускается без защиты от солнечной радиации. При этом рекомендуется дополнительная защита кабеля огнезащитным покрытием.

Подбираются СПЭ кабели (с изоляцией из сшитого полиэтилена) исходя из сечения экрана, которое зависит от токов короткого замыкания. В наличии кабели из сшитого полиэтилена различного сечения.

Подробную информацию, условия доставки и монтажа (при необходимости) уточняйте по телефонам.

Выбор кабелей с изоляцией из сшитого полиэтилена

Выбор кабеля с изоляцией из сшитого полиэтилена (СПЭ-кабеля) проводится по напряжению, способу и условиям прокладки, токовой нагрузке. Сечение кабеля должно удовлетворять требованию термической стойкости при токах КЗ.

По напряжению СПЭ-кабели традиционно делятся на кабели: низкого напряжения (до 1 кВ), среднего напряжения (до 35 кВ включительно), высокого напряжения (110 кВ и выше).

Кабели с изоляцией из сшитого полиэтилена прокладываются в земле (скрытая прокладка) и воздухе (открытая прокладка). Скрытая прокладка осуществляется в земляных траншеях. Открытая прокладка по территории предприятия выполняется в кабельных сооружениях. Открытая прокладка кабелей в цехах промышленных предприятий производится по опорным конструкциям, изготавливаемым в виде стоек с полками, настенных полок и др.

Прокладка кабельных линий (КЛ) в земляной траншее является одним из наиболее распространенных, простых и экономичных способов прокладки. Глубина заложения КЛ от планировочной отметки должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ и выше.

При прокладке в одном направлении большого количества кабелей (более 20), что характерно для энергоемких промышленных предприятий, используются кабельные сооружения: туннели, галереи, эстакады, каналы.

Расположение СПЭ-кабелей при открытой прокладке и в земляной траншее показано на рис. 1. Здесь же указаны требуемые расстояния между отдельными кабелями или их группами.

Одножильные кабели могут располагаться горизонтально в плоскости с расстоянием между кабелями «в свету» не менее диаметра кабеля d. Одножильные кабели могут собираться в трехфазную группу треугольником вплотную. Расстояние между соседними группами кабелей не менее 2d.

Кабели ПвП, АПвП используются для прокладки в земле независимо от степени коррозионной активности грунта, а также в воздухе (открыто) при условии обеспечения мер противопожарной защиты.

Кабели следующих типов предназначены:

• ПвПу, АпвПу для прокладки в земле на сложных участках трасс,
• с продольной герметизацией экрана (г) для прокладки в грунтах с повышенной влажностью, а также в сырых, частично затапливаемых помещениях,
• ПвВ, АПвВ для прокладки в кабельных сооружениях и производственных помещениях, а также в сухих грунтах,
• ПвВнг, АПвВнг при групповой прокладке в кабельных сооружениях и производственных помещениях,
• ПвВнгд, АПвВнгд для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (атом- ные электростанции, метрополитены, крупные промышленные объекты, высотные здания и др.).

Сечение токоведущей жилы кабеля выбирается по экономической плотности тока и допустимому нагреву. Нормированные значения экономической плотности тока jэ принимаются по рис. 2. Полученное сечение округляется до ближайшего стандартного сечения.

Допустимая длительная температура токоведущей жилы СПЭ-кабеля напряжением до 110 кВ включительно составляет Tдоп = 90 °С. Соответствующие указанной температуре допустимые длительные токи СПЭ-кабелей Iдопприведены в таблицах 1-4.

При прокладке кабеля в воздухе предполагается, что окружающая среда не препятствует теплоотдаче. При прокладке кабеля в земле предполагается, что почва на отдельных участках кабельной трассы может высыхать, ухудшая условия теплоотдачи кабеля. При отличии реальных условии от расчетных вводятся поправочные коэффициенты на величину Iдоп.

При эксплуатации кабелей допускаются кратковременные перегрузки, например на период ликвидации аварии. В таких режимах увеличение температуры токове-дущей жилы СПЭ-кабелей напряжением до 110 кВ включительно допускается до значения Θп.а= 130 °С. Соответствующие указанной температуре допустимые значения тока в режимах перегрузки определяются умножением допустимого длительного тока на коэффициент перегрузки кпер:

• при прокладке в земляной траншее kпер = 1,23 (kпер =1,17 для СПЭ-кабелей напряжением 110кВ),
• при открытой прокладке в воздухе kпер = 1,27 (kпер = 1,2 для СПЭ-кабелей напряжением 110 кВ).

Режим перегрузки СПЭ-кабелей допускается не более 8 ч в сутки, не более 100 ч в год и не более 1000 ч за срок службы кабеля.

Сечения кабелей c с изоляцией из сшитого полиэтилена должны проверяться на термическую стойкость при токах КЗ.
