Резистивный кабель для обогрева труб

Подбор греющего кабеля для обогрева трубы водопровода

При проектировании жилья или производственного помещения, обычно предусматривают подведение коммуникаций, в том числе по водоснабжению и по водоотведению. Водопроводные и канализационные трубы проводят под землей на глубине, больше, чем глубина промерзания почвы. Глубина эта, в свою очередь зависит от географического положения и типа почвы в конкретном месте. Колеблется по территории РФ от 60 до 264 см (данные в таблице).

Таблица 1. Промерзание почвы в регионах РФ.

Случается, что проложить трубы на этой глубине не представляется возможным, и тогда используют различные изоляционные материалы, а когда их недостаточно, для обогрева труб используют греющий кабель.

Сейчас на рынке существует два вида греющих кабелей для обогрева труб. Резистивный и саморегулирующийся. Рассмотрим оба варианта поближе

Резистивный кабель

Представляет собой удлиненную версию кипятильника, где проводник является нагревающим элементом и равномерно греется по всей его длине. Продается такой кабель определенными отрезками заданной длины без возможности укорачивания.

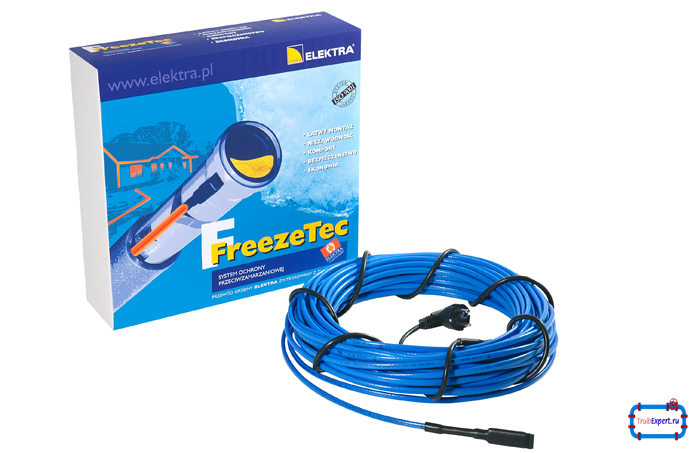

Кабель для обогрева резистивный

Преимущество у этого вида кабеля одно — цена. По сравнению со своим основным конкурентом, саморегулирующимся кабелем – в два раза ниже, а вот недостатков действительно хватает:

1. Греет по всей длине одинаково, вне зависимости от необходимости на определенном участке;
2. Чувствительность к перехлестам – в местах скрещивания кабель может перегреться и выйти из строя;
3. Невозможность укоротить. Если у вас остался лишний кусок, то его придется куда-то засовывать, но так, чтобы не было перехлестов. Т.е. нужно точно подсчитывать сколько вам необходимо кабеля;
4. Низкий КПД – т.к. греется весь участок трубы, даже тот, который не требует обогрева в данный момент

Саморегулирующий кабель

Это современная разработка, имеющая ряд неоспоримых достоинств перед резистивным. Самым главным достоинством является то, что кабель интенсивно греется в самых холодных участках и не греется в теплых, более того интенсивность нагрева тем выше, чем ниже температура участка.

Саморегулирующий греющий кабель нового поколения

Вся функциональность данного кабеля кроется в полупроводнике — тепловыделяющей матрице, содержащейся внутри его оплеток. На вид эта матрица выглядит как пластик, но она токопроводящий и сопротивление ее напрямую зависит от окружающей температуры.

Перечислим некоторые достоинства:

1. Высокий КПД – кабель греет только то место, которое нуждается в обогреве
2. Возможна регулировка длины с любым шагом

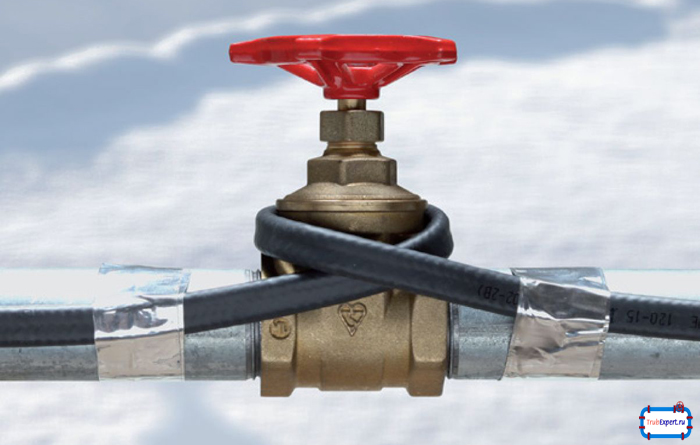

3. Кабель можно накладывать с перехлестом, в два слоя, параллельно – во всех случаях будет прогреваться одинаково, перегрев исключен
4. Нет необходимости установки дополнительных термодатчиков, что значительно упрощает всю конструкцию.

Монтаж греющего кабеля для труб

Существует два способа монтажа: наружный и внутренний. Каждый из них имеет свои преимущества и недостатки.

Как установить греющий кабель внутри и снаружи трубы. Схема

Наружный способ монтажа

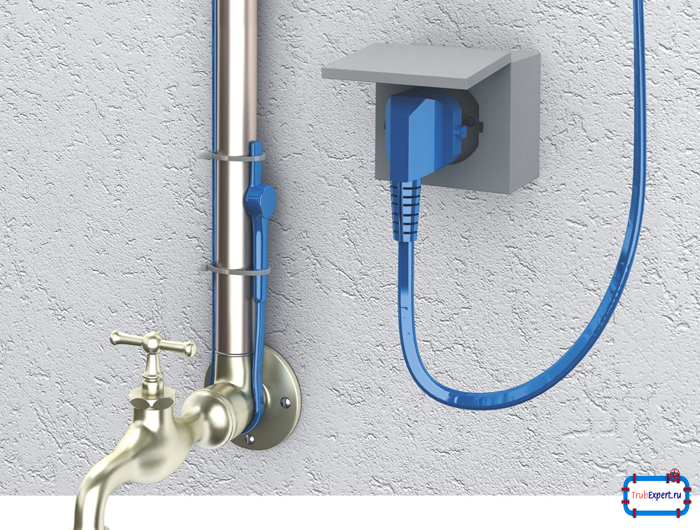

Кабель прилегает к внешней стороны трубы максимально плотно и прикрепляется алюминиевой пленкой для максимального отражения тепловых лучей. После этого поверх трубы накладывается слой теплоизоляционного материала. На горизонтальных участках трубы кабель крепится с нижней его части. При необходимости (о чем речь пойдет ниже) труба покрывается кабелем по спирали.

Этот способ монтажа применим на стадии нового строительства или капитального ремонта, когда существует фактический доступ к коммуникациям, а также, когда есть возможность наложить теплоизоляционные материалы. Если такой кабель не изолировать – его эффективность будет крайне низкой.

Внутреннее расположение кабеля

Сразу стоит отметить, что для обогрева труб кабелем изнутри должен использоваться специальный, устойчивый к воде и кислым средам кабель.

В случае внутреннего монтажа фактический доступ к трубам не нужен, достаточно через специальную муфту ввести необходимую длину кабеля внутрь водопроводной системы и подключить другой конец кабеля в сеть.

Такой способ обогрева минимум в два раза эффективнее наружного, поэтому кабель можно брать меньшей мощности и трубы не настолько нуждаются в теплоизоляции, как в первом случае. Однако есть и недостатки:

1. Нельзя использовать в канализационных трубах (только снаружи!)
2. Невозможно использовать, если имеются разветвления или изгибы в 90 градусов (и острее)
3. Снижается напор воды за счет уменьшения внутренней площади
4. Затруднителен монтаж в длинных участках.

Как подобрать кабель?

Для начала нужно определиться, внутри трубы или снаружи вы будете прокладывать кабель. Если внутри, то изоляция его должна быть сделана из пищевого пластика и это производитель должен прямо указывать на своей продукции. Например торговая марка Raychem поставляет комплект Frostguard, отвечающий самым высоким санитарным нормам и позволяет установить греющий кабель внутри трубы самостоятельно, без привлечения сторонних специалистов.

Расчет необходимого количества кабеля несложен и мы поможем вам его произвести. Для этого вам необходимо знать удельную мощность кабеля, длину обогреваемой трубы, ее диаметр, толщину теплоизоляции и разницу между минимальной температурой воздуха в вашем регионе и температурой водопроводной воды.

Как сделать расчет? В таблице выбираем ваши значения и на их пересечении находим удельные теплопотери (Q удельн) Вт на метр трубы.

Таблица расчета теплопотерь на 1 метр трубы

После этого подставляем в формулу:

L кабеля = 1,3 * L тр * Q удельн / P удельн

1,3 – коэффициент запаса

Lтр – длина трубы, которую требуется обогреть

Q удельн – значение, взятое из таблицы 2

Р удельн – мощность кабеля (указывается в маркировке)

При проведении расчетов необходимая длина кабеля всегда будет больше длины трубы. Из этого следует, что греющий кабель нужно оборачивать вокруг обогреваемой трубы, чтобы его витки были равномерно распределены по всей его длине

Комментарии:

Хорошая статья, но я никому не рекомендовал бы располагать кабель внутри канализационной трубы, т.к. в канализацию сливается не только вода, но и различные химические элементы, оплетка со временем может разъедаться и кабель выходит из строя, но перед этим он будет еще долго «кусать» электричеством при касании мойки или водопроводного крана.

Погорелов, как раз у меня такой случай был. Послушал монтажников — они сказали, что все в порядке, так все делают, а в конце-концов оказалось, что кабель внутри канализационной трубы лежит в виде спирали, занимает площадь, на него налипает мусор, отходы… Плюс ко всему — перестал работать. Естественно все это случилось зимой. В общем, повеселился я с раскопками канализации в зимнее время…

Хотел вдеть кабель в медную трубку. Мешал набалдашник на конце. Я его взял и отрезал. Как теперь законцевать край провода?

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Греющий кабель для водопровода: как выбрать и самостоятельно правильно смонтировать

Зимой, в период лютых морозов, собственники загородных домов рискуют остаться без водоснабжения. Ледяные пробки во внешнем водопроводе не только оставят жильцов без душа, работоспособной системы подачи воды в раковины и прочих благ цивилизации, но и станут причиной повреждения труб.

Согласитесь, перспектива малопривлекательная. Предотвратить такое развитие событий удастся, если вместе с трубами установить греющий кабель для водопровода и подключить его к электросети. Все работы вполне реально провести самостоятельно.

Мы расскажем, как устроен нагревательный элемент и опишем основные параметры его выбора. А также детально рассмотрим способы монтажа греющего кабеля и проиллюстрируем этапы работ наглядными фотографиями.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

• Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
• Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
• Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки.

Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Система обогрева труб водопровода

Система кабельного электрообогрева трубопроводов (водопровода) различного назначения — предотвращает замерзание и обеспечивает бесперебойную подачу и отведение жидкостей или вязких материалов. Обогрев труб осуществляется при помощи греющего кабеля смонтированного на поверхности или внутри трубы. Греющий кабель выделяет достаточное количество тепла, необходимого для поддержания положительной температуры жидкости на участках трубопровода подверженных воздействию отрицательных температур.

Проблема замерзания актуальна для водопроводных и канализационных труб частных и городских зданий, а также для трубопроводов промышленных объектов. Применение систем обогрева широко распространено в нефтехимической и газовой отрасли (в случае, когда требуется учитывать повышенные требования к поддержанию температурного режима транспортируемого по трубам продукта), в пищевой промышленности и в других сферах народного хозяйства.

Система обогрева труб используется для:

• защиты от замерзания;
• поддержания температуры;
• предотвращения образования конденсата.

Замерзание водопровода городских и загородных домов

Системы обогрева трубопровода часто применяются на открытых участках, где возможность поместить трубу в грунт ниже точки промерзания отсутствует, а также в районах крайнего Севера.

Проблема замерзания (закупоривания) труб возникает в следующих условиях:

• если трубы находятся в не отапливаемом подвальном помещении (при недостаточной теплоизолированности либо при серьезных отрицательных температурах);
• в местах ввода труб в здание;
• при нахождение труб в земле выше уровня промерзания грунта;
• в случае нахождении трубопровода на открытом воздухе.

Если кабель размещается на трубе, то эффективная работа системы будет невозможна без должной теплоизолированности трубы. При отсутствии теплоизоляции греется все вокруг, а кабель не компенсирует теплопотери.

При размещение кабеля в трубе, можно обойтись без теплоизоляции.

Мощность греющего кабеля подбирается в зависимости от размера трубы и теплопотерь.

Рассчитать мощность системы и теплопотери. Данный расчет помогает получить представление о мощности системы применимо к заданному трубопроводу.

4 случая, когда надо сделать обогрев труб греющим проводом

Обогрев труб канализации или водопроводных требуется при невозможности организовать их прокладку в условиях, когда вода не будет замерзать. Часто промерзание труб нельзя устранить в силу особенностей рельефа, когда некоторые участки трубопровода оказываются выше глубины промерзания грунта. Тогда эффективно работает обогревающий кабель для труб, обеспечивающий требуемую температуру жидкости для функционирования трубопровода.

Использование провода для обогрева

Преобразование электроэнергии в тепло – вот принцип, на котором основано использование электропровода для обогрева. Система обогрева включает в себя:

• термостат;
• датчики;
• провод для обогрева.

Система служит для предотвращения аварийных ситуаций на производстве и в быту. Наиболее оправдано ее применение в тех случаях, когда бесперебойная подача и отвод воды является обязательным условием. Однако в тех случаях, когда осуществляется обогрев труб греющим кабелем, наблюдается повышенный расход электроэнергии, что влечет за собой дополнительные расходы.

• при неглубоком залегании трубопровода, выше отметки промерзания грунта;
• при проводке трубопровода без засыпки грунтом, с размещением на открытом воздухе;
• нахождением системы в неотапливаемых помещениях;
• необходимость поддержания определенной температуры для обеспечения точного следования технологическому процессу.

Слабым местом таких систем является обеспечение электроизоляции, поэтому нужно быть особенно внимательным при осуществлении монтажа.

Греющий кабель для канализации и водопровода: методы обогрева и техника монтажа

Размещение систем обогрева

Греющий кабель для труб является простым и эффективным решением предотвращения заморозки систем, проводящих жидкости. Принцип действия состоит в преобразовании электроэнергии в тепло, что позволяет с высокой результативностью поддерживать требуемую температуру. Заморозка жидкости в трубе ведет к нарушению функциональности трубопровода и даже к его разрушению. Нагревательный провод для водопровода можно разместить как внутри трубы, так и снаружи. Это открывает широкие возможности для его применения в трубопроводных системах различного назначения. Провод для обогрева труб снаружи наиболее предпочтителен по сравнению с внутренним расположением, так как имеет большую степень безопасности.

В качестве основного элемента выступает нагревательный кабель для труб, помещенный в защитную оболочку. Его выбор основывается на требуемой выделяемой мощности и конфигурации участка, который требуется прогреть. Наиболее бюджетным вариантом является одножильный провод. Главный недостаток такого кабеля, отличающегося простотой конструкции, является отсутствие защиты от электромагнитного излучения.

Разновидности греющих кабелей

Обогревающий кабель для водопровода может быть нескольких видов:

• резистивный одножильный кабель;
• резистивный многожильный кабель;
• саморегулирующиеся провода.

Резистивный кабель для обогрева труб

Резистивный кабель выпускается в виде секций, имеющих определенную длину. Принцип его работы заключается в следующем:

1. прокладывается как внутри трубы, так и снаружи;
2. датчики устанавливаются непосредственно на трубе;
3. автоматически включается после фиксации значения температуры ниже заданного уровня;
4. посредством воздействия электротока происходит нагрев проводников, которые осуществляют передачу тепла трубам;
5. система отключается после достижения требуемых значений температур.

Система с одножильным кабелем – самая дешевая, она подключается двумя концами к одной точке. Двужильный провод дает увеличение стоимости системы. Его подключение производится только одним концом, что существенно упрощает монтаж и позволяет использовать различные схемы размещения провода.

Саморегулирующийся термопровод для обогрева труб представляет собой две параллельные жилы, впрессованные в полимерную матрицу. В них применяется низковольтный греющий кабель на 12 вольт или на 24 вольта. Полимер имеет свойства, которые позволяют реагировать на температурный режим окружающей среды, меняя сопротивление системы. Такой провод для обогрева труб не имеет фиксированной длины – он просто нарезается на куски такой длины, которая необходима на данном участке.

Каждый вид кабелей может использоваться в разных средах, при этом обогревающий кабель для водопровода, расположенный внутри трубы, должен оснащаться изоляцией из пищевого пластика.

Монтаж

Правильно выполненные монтажные работы обеспечивают длительную эксплуатацию системы, тогда теплый провод для водопровода не потребует замены в течение нескольких лет. При монтаже любого из видов учитываются следующие моменты:

• запрещена укладка кабеля на острые предметы;
• смотанный в бухту кабель не подлежит подключению, только в развернутом виде провод можно подключать;
• трубопровод подвергается осмотру перед укладкой кабеля – необходимо удостовериться в отсутствии протечек и повреждений труб;
• работы по теплоизоляции водопровода проводятся сразу после установки системы обогрева;
• провод не должен пересекаться между собой по всей длине установки – это влечет выход из строя обогревающей системы.

Каждая из разновидностей греющих проводов имеет свои особенности монтажа. Одножильный резистивный кабель требует подводки двух концов к одной точке. Поэтому его укладывают с разных сторон трубы в виде петли. Невозможна укладка в виде обвивающей спирали, так как в этом случае одножильный кабель неизбежно пересечется. Это приведет к его перегоранию.

Двужильный кабель можно укладывать и вдоль трубы, и в виде спиральной обмотки, и внутрь трубопровода. Второй способ значительно увеличивает расход материала и целесообразен в применении как теплый кабель для труб небольшого диаметра или же при наличии большого количества кабеля.

Двужильный греющий провод обеспечивает одну температуру нагрева по всей длине установки. Хорошие результаты показывает, если весь участок трубопровода, где установлено такое оборудование, находится в одинаковых температурных условиях.

Для монтажа саморегулирующегося кабеля ограничений нет. Его установка проста, эксплуатация отличается надежностью и долговечностью.

Электрошнур для обогрева труб, изготовленных из пластика, монтируется со своими особенностями. В связи с тем, что теплопроводность пластиковых труб невысока в силу отсутствия алюминиевой прослойки, требуется их дополнительное обертывание теплопроводящим материалов. В этом качестве выступает обычно фольгированный скотч, который обеспечит равномерное прогревание трубы по всей длине.

Монтаж греющего провода проходит в четыре этапа:

• очистка трубопровода от грязи и ржавчины, осмотр на предмет отсутствия протечек и повреждений;
• установка кабеля по выбранной схеме – или в виде нитей вдоль трубы, или по спирали;
• закрепление провода при помощи скотча на нижней части трубы;
• подводка электропитания.

Для экономии средств можно изготовить индукционный нагреватель воды своими руками. Только следует помнить, что требуется предельная осторожность при выполнении изоляционных работ и подключении такого устройства, изготовленного самостоятельно и не сертифицированного государственными органами.

В зависимости от того, провода какого сечения и в каком количестве используются в конкретном виде оборудования, определяется его стоимость. Цена на греющий кабель для труб начинается от 85 рублей за погонный метр за двужильный провод. При выборе необходимо знать требуемую мощность, условия, в которых будет проходить эксплуатация нагревательного провода.

Главным достоинством такой системы является надежное обеспечение подачи жидкости и отвода стоков в любых температурных условиях.

Как рассчитать нагревательный кабель для водопроводных труб

Если водопроводные трубы расположены ниже уровня промерзания грунта или в неотапливаемых хозяйственных помещениях, зимой неизбежно происходит образование ледяных пробок. При этом магистраль часто оказывается повреждена, подача воды останавливается. Для предотвращения подобных неприятностей принято использовать теплоизоляционные материалы, но сами по себе они часто недостаточно эффективны. Лучшим выходом является монтаж кабельного обогрева. Он защитит систему от замерзания даже в самые суровые зимы. Перед покупкой следует правильно рассчитать нагревательный кабель.

Преимущества кабельного обогрева:

• Защита труб от промерзания, разрывов, внешнего обледенения.
• Долговечность и простота эксплуатации.
• Экономичный расход электроэнергии.
• Универсальность (подходит для наземных и подземных коммуникаций).
• Эффективное удаление конденсата и продление срока службы утеплителя.
• Снижение затрат на обслуживание водопроводной магистрали.

Подбор греющего кабеля

Подбирать материалы для обогрева такого типа следует индивидуально, учитывая особенности трубопровода. Применяют две основные разновидности кабелей.

Резистивный – выпускаются одно- и двужильные модели. Токопроводящая жила покрыта надежной изоляцией и имеет одинаковое сопротивление на любом участке. Изделие отличается доступной ценой, но требует установки термостата.

Саморегулирующийся – в основе такого кабеля лежит полупроводниковая матрица с датчиками, способная изменять сопротивление на разных участках. Это позволяет осуществлять обогрев трубы по всей длине с учетом температуры окружающей среды. При этом исключена вероятность перегорания кабеля. Данная продукция дороже, но значительно проще в эксплуатации, не нуждается в монтаже термостата. В отличие от резистивного кабеля, саморегулирующийся можно резать на куски необходимого размера.

Кабели из нашего каталога

Также при подборе греющего элемента необходимо учитывать такие факторы:

• протяженность сети – чем длиннее водопровод, тем выше риск возникновения перегрева на каком-либо участке;
• расположение трубы – если магистраль уже проложена под землей или доступ к ней затруднен по другим причинам, это повлияет на выбор кабеля и процесс его монтажа;
• выбранный способ укладки греющего элемента – для прокладки кабеля снаружи (вдоль или по спирали) можно подобрать продукцию в любой оболочке, а при монтаже внутри магистрали потребуется продукция с инертной оплеткой;
• материал и диаметр водовода – кабельный обогрев подходит для всех типов труб, но максимально допустимая мощность будет отличаться;
• толщина и проводимость теплоизоляции – чем меньше потери тепла, тем ниже требования к мощности кабеля.

Расчет длины резистивных и саморегулирующихся кабелей для трубопровода

Чтобы определить длину кабеля, необходимо сначала просчитать тепловые потери магистрали в холодное время года. Для этого используют формулу:

• W – коэффициент теплопроводности кабельной изоляции;
• L – длина трубы;
• tвн – температура воды в трубе;
• tнар – температура окружающего воздуха или грунта;
• D – диаметр трубы вместе с изоляцией;
• d – внешний диаметр трубы без изоляции;
• 1,3 – коэффициент запаса по мощности.

Чтобы получить длину кабеля в метрах, необходимую для вашей магистрали, необходимо использовать формулу:

• Q – коэффициент теплопотерь;
• P – удельная мощность кабельной продукции.

Это пример расчета длины кабеля для прямого отрезка трубы. При наличии дополнительных элементов (соединительных фланцев, задвижек, кранов, опор), а также поворотов магистрали, необходимо сделать запас по длине, поскольку такие места нуждаются в усиленном обогреве. Это же относится к местам соединения двух отрезков кабеля, если такие связки присутствуют. Чтобы определить количество дополнительного кабеля, необходимо учесть толщину трубы, количество и тип элементов. Удобнее всего взять соответствующее значение из специальной таблицы.

Данные расчеты будут полезны тем, кто выбрал наружный монтаж кабеля. Когда речь идет об установке греющего элемента внутри водопровода, расчет будет предельно прост – вам потребуется отрезок длиной до ближайшего элемента запорной арматуры. Кабель не должен мешать работе встроенных в трубы регуляторов, клапанов, кранов.

Факторы, учитываемые при расчете теплопотерь трубы

Теплопотери неизбежны даже при обеспечении качественной изоляции трубы от внешнего холода. Это напрямую влияет на мощность кабеля и количество его витков при монтаже снаружи водопровода. На теплопотери влияет сразу несколько показателей:

• толщина и коэффициент теплопроводности термоизоляционных материалов – чаще всего применяют минвату и пенополистирол с проводимостью 0,055 и 0,04 Вт/м С соответственно;
• минимально возможная зимой температура окружающей среды – параметры будут отличаться для разных регионов страны и расположения трубы (внутри помещения, на улице, в грунте);
• диаметр и длина трубы – чем больше площадь магистрали, тем охотнее она отдает тепло, требуя использования кабеля более высокой мощности;
• наличие опор, подвесов и арматуры – первые создают своеобразные мостики холода, а запорные и регулирующие элементы нуждаются в усиленном обогреве.

Все это влияет на рекомендуемую мощность греющего кабеля. Для экономии в дальнейшем стоит позаботиться о качественной теплоизоляции труб. Желательно поверх мягкого материала зафиксировать жесткий защитный кожух. Это особенно актуально для магистралей, находящихся на открытом воздухе и в грунте.

Бытовые системы обогрева обычно имеют мощность до 17 Вт/м, поэтому при некачественном утеплении водопровода или полном отсутствии изоляции монтаж кабеля может быть нецелесообразным. Во втором случае предпочтительно сначала обеспечить защиту трубы от холода. Также теплоизоляция может монтироваться одновременно с кабелем, но предварительно все равно придется определиться с материалом.

Подбор кабеля при помощи таблицы теплопотерь трубы

Таблица удельных теплопотерь поможет вам упростить расчеты длины и мощности греющего кабеля. Она позволяет получить упрощенное, но достаточно адекватное представление о расходе энергии обогрева. Чтобы определить необходимый параметр, нужно знать несколько исходных значений:

• толщина теплоизоляции трубы в мм;
• разница температуры теплоносителя внутри магистрали и минимальной для вашего региона температуры воздуха;
• диаметр трубы в мм.

Дополнительно можно воспользоваться таблицей коэффициентов запаса мощности для кабелей разных типов. Обратите внимание, что выбранный нагревательный элемент должен обеспечивать приток тепла, который больше его потери. В противном случае возможно промерзание магистрали, несмотря на уложенный кабель. Именно поэтому так важно провести указанные расчеты. Обогрев, монтируемый внутри водопровода, может иметь меньшую мощность, поскольку он непосредственно соприкасается с водой, нагревать сначала магистраль не требуется. Но такой способ подходит только для труб небольшой толщины. Если кабель укладывается снаружи, на его минимальную мощность и требуемую длину влияет также способ намотки и крепления. Существует несколько вариантов расположения греющего элемента.

• Спираль – позволяет равномерно прогревать магистраль, поддерживая заданную температуру. В этом случае имеет место самофиксация провода, но его все равно необходимо подстраховать стеклопластиковой или алюминиевой клейкой лентой, особенно на вертикальных трубах.
• Параллель – самый простой способ монтажа, оптимальный для водовода небольшого диаметра.
• Змеевик – данный способ укладки подходит для магистрали большой толщины. Чередующиеся петли обеспечивают очень быстрый прогрев переносимой среды.

Саморегулирующийся греющий кабель

Саморегулирующиеся греющие кабели Thermon

Саморегулирующийся нагревательный кабель Heat Trace

Саморегулирующиеся греющие кабели Ensto

Саморегулирующиеся кабели Fine Korea

Саморегулирующиеся греющие кабели Nexans

Саморегулирующиеся греющие кабели Eltherm

Саморегулирующиеся греющие кабели Nelson

Саморегулирующиеся греющие кабели HeatLine

Саморегулирующиеся греющие кабели Eltrace

Саморегулирующиеся греющие кабели Fujikura

Саморегулирующиеся греющие кабели Lavita

Саморегулируемый греющий кабель Raychem

Параллельный греющий кабель Bartec

Саморегулируемые нагревательные ленты ССТ

Саморегулирующийся греющий кабель TSHEAT

Саморегулирующийся греющий кабель – современный и экономичный способ обогрева труб. Его более высокая цена (разница в сравнении с резистивным греющим кабелем) многократно окупается в процессе эксплуатации. Это достигается за счет сокращения расхода на обогрев, поскольку саморегулирующийся кабель не постоянно потребляет электроэнергию, а только в те моменты, когда нужно выровнять внешнюю температуру и температуру обогреваемой поверхности. То есть включение обогрева и соответственно расход электричества происходит лишь по необходимости.

Как устроен саморегулирующийся кабель

Эффективная автономная работа саморегулирующегося кабеля достигается за счет его особого устройства. Греющий элемент таких кабелей выполнен из полимеров и проводящего углерода и расположен между токоведущими жилами. По всей длине кабеля возникают токопроводящие дорожки, число которых меняется в зависимости от температуры – за счет этого и достигается однородная температура обогреваемой поверхности.

Сравнительная таблица саморегулирующегося и резистивного греющего кабеля

В нашем каталоге вы можете найти саморегулирующиеся кабели для наружного обогрева и кабели с изоляцией, которые можно устанавливать непосредственно внутри труб и резервуаров.

Какой греющий кабель выбрать?

25 лет занимаясь проектированием, монтажом, запуском и обслуживанием промышленных систем обогрева различной сложности, для себя мы ответили на этот вопрос.

Наши специалисты отобрали продукцию четырех производителей, которая зарекомендовала себя наилучшим образом. Это греющие кабели Raychem, Bartec, ССТ и TSHeat. Закладывая в проект греющие кабели этих производителей, мы смело берём на себя гарантийные обязательства и сопровождение данных систем.

Компания «Терм» является официальным дилером данных производителей на Урале, поэтому заказывая греющий кабель у нас, вы можете быть уверены в оперативных поставках и низких ценах относительно рынка.

По всем вопросам выбора, расчета и комплектации систем обогрева обращайтесь к нашим специалистам!

Кабельный обогрев труб — Системы электрообогрева

Обогрев труб — защита от замерзания и продление срока службы

В быту и народном хозяйстве обогрев труб необходим, если они проложены в неглубоких траншеях, на открытом воздухе и есть риск промерзания в холодный период. Если вы владелец загородного дома или придорожного кафе, то эта проблема вам знакома. Чаще всего она встречается в водо- и теплоснабжении частных домов, на объектах с открытыми канализационными стоками.

Единственно правильная защита вашего трубопровода — электрообогрев труб при помощи нагревательного кабеля. Этот нехитрый и проверенный способ не только гарантирует бесперебойную работу коммуникаций, но и не дает морозу повредить трубопровод и вывести его из строя навсегда.

Резистивный обогрев труб – используется нагревательный кабель постоянной мощности. Возможна установка как внутрь трубы, так и снаружи. Необходима установка терморегулятора.

Саморегулируемый обогрев труб – используется саморегулирующийся нагревательный кабель. Д опускает гибкие варианты установки, так как длина его может регулироваться по Вашему желанию. Возможна установка без терморегулятора. Не боится перегрева и воды.
Надёжно, просто и удобно!

Обогрев для труб: выбор метода

Вам предстоит определить (и мы в этом поможем) — какой из методов укладки кабеля лучше других подойдет для вашей системы коммуникаций:

• Обернуть вокруг трубопровода по спирали.
• Уложить внутрь трубопровода — такой метод обогрева для труб наиболее эффективен, безвреден и безопасен.
• Уложить один/несколько кабелей по прямой линии, вдоль.
• Уложить волнистой линией, вдоль.

Установка кабеля внутрь трубы.

Кабель вводится в трубу через специальную муфту под углом от 135° до 180°. На муфте установлено уплотнительное кольцо, которое плотно прижимается к кабелю и выдерживает давление до 6 атмосфер. Таким образом, находясь в трубе, кабель греет жидкость, не давая ей замерзнуть. Этот способ защиты от замерзания является наиболее эффективным, так как нет необходимости прогревать саму трубу. Кабель можно установить только на прямые участки трубы, на которых нет запорных вентелей.

Электрообогрев для труб: выбор материала

Мы предлагаем три вида греющих кабелей, которые подходят для любых видов трубопроводов: пластиковых и металлических. Они надежно и безопасно защищают от образования наледи и изморози, служат на трубопроводах, емкостях, водостоках в дачных домовладениях, в гаражах и на других объектах.

Виды кабелей:

• Резистивный кабель KIMA Терион — может устанавливать вовнутрь трубопровода, при этом качество питьевой воды не меняется.
• Резистивный кабель Varmel mini cable – устанавливается снаружи трубы.
• Саморегулирующий кабель FSM, FSR и SRL — для универсального электрообогрева труб. На холодных участках трубопровода кабель выделяет больше тепла, с увеличением температуры — меньше. Не позволяет трубопроводу перегреться, понижает расход электроэнергии.
• Саморегулирующий кабель FSM, FSR и SRL мощностью не менее 30 ватт на погонный метр можно использовать для обогрева канализационных труб больших диаметров.

Где купить и как установить греющий кабель

Мы предоставим любую консультацию, обработаем заказ, организуем доставку, выполним монтаж кабеля. Позвоните нам!

Для обеспечения дополнительного тепла на кранах и клапанах оборачивают дополнительной петлей как показано на рисунке (ТОЛЬКО САМОРЕГУЛИРУЮЩИЙСЯ КАБЕЛЬ!).

Закрепите кабель на каждом промежутке при помощи качественной клеящей ленты или пластиковых стяжек. Расстояние между креплениями не должно быть более 200 мм. Если есть запас кабеля для обогрева труб пустите его обратно и удвойте.

Изоляция труб и кабеля для обогрева труб.

Трубы должны быть покрыты теплоизоляцией для обеспечения максимальной эффективности и производительности систем обогрева . Заизолировать кабель для обогрева труб и трубу можно пенопластом, минеральной ватой или другими видами изоляции устойчивой к высоким температурам. Минимальная толщина изоляции должна быть не менее 10 мм. Толщина изоляции изменяется в зависимости от диаметра трубы и температуры воздуха. Например, диаметр трубы не превышает 50 мм, а наружная температура не ниже -30 градусов, то слой изоляции должен быть не менее 50 мм. Изоляция должна быть защищена от проникновения влаги. В местах, где повышена влажность, используют изоляционную пену.

Все кабели для обогрева труб постоянной мощности требуют установки термостатов для предотвращения перегрева, поскольку они регулируют количество тепла. Наша компания предлагает саморегулирующийся кабель для обогрева труб используя такой кабель, термостат можно не устанавливать. Используя термостат можно снизить потребление электроэнергии до 80%, однако не маловажную роль играет толщина и вид изоляции. Кабель для обогрева труб будет оставаться отключенным в течение длительного периода благодаря изоляции, которая поддерживает температуру. Термостат можно устанавливать на самом холодном месте обогреваемой трубы.

Наша компания представляет несколько типов нагревательных кабелей для защиты от изморози и льда — резистивные и саморегулирующиеся кабели. Такие кабели, управляемые обычно термостатом, часто устанавливаются, например, на дачах, трубопроводах и водостоках, в гаражах и колодцах.

*Вы можете заказать обратный звонок.

В правом нижнем углу сайта есть всплывающая форма обратной связи. Сообщите свой номер , имя и желаемое время звонка .
