Негорючий кабель для проводки в деревянном доме

Негорючий кабель для проводки

Оптовый поставщик электротехнической продукции Кам-Электро предлагает приобрести медные кабели с негорючей оболочкой по минимальной оптовой стоимости. Мы выполняем доставку во все регионы Российской Федерации в максимально сжатые сроки. Этому способствуют постоянные складские запасы, а также отгрузочные пункты во многих городах страны.

В зависимости от типа изоляции и конструкционных особенностей негорючий гибкий кабель может использоваться в разных целях, начиная от обеспечения сетей освещения и заканчивая монтажом разнопланового оборудования и механизмов. Необходимая информация о той или иной марки, в частности технические характеристики и условия эксплуатации, доступна в каталоге сайта. Благодаря удобной навигации вы быстро отыщите подходящие кабели с негорючей изоляцией. Если появится необходимость, наши менеджеры с легкостью ответят на все интересующие вас вопросы.

Ключевые характеристики этой категории:

• исключено распространение горения при групповой укладке;
• отсутствие токсических компонентов, что способствует эксплуатации в местах с большим скоплением людей;
• соответствие требованиям пожарной безопасности;
• наличие марок с защитой от электромагнитных воздействий или механических повреждений.

Заказать гибкие негорючие кабели оптом

Реализуемые негорючие многожильные кабели полностью соответствуют действующим ТУ и ГОСТ. Мы реализуем только кабельную продукцию от проверенных и надежных производителей. Каждая единица товара имеет соответствующие сертификаты качества.

Эта категория кабельной продукции имеет широкое применение в разных сферах:

• организация стационарных силовых сетей (силовые медные негорючие кабели);
• подключение разнопланового промышленного электрооборудования (механизмы, станки, машины);
• обеспечение работы телефонных или радиотрансляционных сетей;
• изготовление специализированных удлинителей;
• кабельные сети для скоростной передачи данных (негорючие оптические кабели для внутренней прокладки);
• работа электрических приборов или инструментария и так далее.

Конечное предназначение в первую очередь зависит от конструкции и типа изоляции. К примеру, есть варианты с медными жилами в количестве двух, трех или пятижильной скрутки.

Приобрести негорючие оптоволоконные кабели или любой другой вариант этой категории несложно – достаточно заполнить простую форму заказа, указать необходимую информацию о получателе и товаре.

• впечатляющий ассортимент электротехнической продукции, представляющий больше 10.000 наименований товара;
• объективные оптовые цены на негорючие кабели для электропроводки;
• наличие сертификатов соответствия на всю реализуемую продукцию;
• своевременность и оперативность доставки в любой регион Российской Федерации.

Деревянный дом и электропроводка – безопасное сосуществование.

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.

Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах. Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают. Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.

Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.

Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.

Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.
Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.

Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.

Деревянный дом проводка открытая – варианты выполнения

Прокладка кабеля в гофрированной электротехнической трубе. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду. Также такие конструкции имеют свойство очень хорошо собирать пыль.

Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.

Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Электропроводка в деревянном доме

Одним из обязательных условий создания комфорта в доме является наличие в нем электричества. Большинство загородных домов представляют собой деревянные строения. Поскольку дерево может хорошо гореть, то при проводке электричества в деревянный дом необходимо принимать все меры, исключающие возгорание при нарушении работы системы электроснабжения, в том числе при коротком замыкании.

Основные требования

Основным требованием к электропроводке является необходимость того, чтобы на каждом участке проводки допустимый ток подводящих проводов и электроарматуры был не меньше максимально возможного тока потребителей электроэнергии. Допустимый ток для проводов с медными и алюминиевыми жилами определяется опытным путем и приводится в таблицах ПУЭ. Допустимый ток арматуры зависит от ее конструкции и приводится в паспорте на такую арматуру.

Обычно ток потребителя определяется по его потребляемой мощности. Кроме того, в проводке не должно быть нагревающихся участков кабелей или соединений, а изоляция кабелей должна обеспечивать защиту людей и животных от поражения током. Проводка подразделяется на наружную и внутреннюю.

Наружная проводка

Наружная проводка предназначена для подведения электроэнергии из внешней электросети в дом. Эта проводка включает участок ввода и участок подвода к внутреннему распределительному щиту. Ввод электроэнергии в дом может быть воздушным или подземным.

Подземный тип ввода считается более надежным, так как в этом случае электрокабель защищен слоем земли. Однако в этом случае для укладки кабеля необходимо вырыть траншею глубиной не менее 0,8 м и обеспечить охранную зону кабеля. Для ввода кабеля в помещение через фундамент в таком случае необходимо использовать металлическую трубу.

Такие сложные работы, как правило, выполняются только при строительстве нового дома, когда использование подземного кабеля заранее предусмотрено в плане застройки. При подключении к сети уже построенного дома легче и проще использовать воздушную линию.

В последнем случае электроэнергия к дому подводится с помощью кабеля марки СИП или провода необходимого сечения, натянутого на металлический трос. Провод вводится в дом через металлическую трубу.

Участок проводки от места ввода воздушного кабеля до распределительного щита является критичным и требует особого внимания. Это связано с тем, что он не защищен от перегрузок и КЗ автоматикой, а, кроме того, этот участок расположен обычно в местах, скрытых от наблюдения – на чердаке или в подсобных помещениях. Обычно проводка на этом участке осуществляется с помощью кабеля типа ВВГнг. Буквы «нг» обозначают, что изоляция данного типа кабеля является негорючей. Для большей надежности кабель помещают в гофрированную трубу. Такая труба выполняется из негорючего пластика и обеспечивает дополнительную защиту электролинии.

Распределительный щит предназначен для равномерного и правильного распределения поступающей в дом электроэнергии. Одновременно с этим с помощью установленных на щиту приборов решаются задачи предохранения электроцепей от КЗ, предупреждения поражения человека электротоком, контроля потребляемой в доме электроэнергии. Щит представляет собой металлическую или пластиковую коробку с запираемой дверцей и окошком для считывания показаний счетчика. В щите устанавливаются следующие приборы:

• электросчетчик;
• основной выключатель сети;
• автоматы выключения групп потребителей;
• УЗО (устройство защитного отключения);
• распределительная шина;
• нулевая шина;
• шина заземления.

Основные приборы конструктивно представляют собой унифицированные модули, устанавливаемые на специальных устройствах крепления –DIN- рейках.

Основной выключатель сети бывает двухполюсный или трехполюсный. Он, как и электросчетчик, пломбируется организацией электроснабжения.

Количество однополюсных автоматов выключения зависит от числа потребителей. Как правило, всю электросеть дома, разделяют на несколько групп потребителей. Для каждой группы в зависимости от величины потребляемой мощности используют отдельную линию с отдельным автоматом. При этом мощные потребители (стиральная машина, электроплита) должны подключаться к отдельной линии, а маломощные потребители (освещение, розетки) могут объединяться в одну группу и подключаться к одному автомату. Характеристики автомата выбираются таким образом, чтобы он срабатывал при перегрузке самого слабого участка подключенной к нему группы потребителей. При этом надо учитывать, что чем меньше номинал тока срабатывания, тем больше безопасность электросети.

УЗО предназначено для регистрации тока утечки и выключения неисправного участка электросети. Таким образом, оно предотвращает возгорание проводки или поражение человека электрическим током. Особое значение такое устройство имеет на участках проводки в помещениях с повышенной влажностью – в ванной, в бане, в подвале, в гараже.

Внутренняя проводка

Внутренняя проводка в деревянном доме может быть скрытой или открытой. Скрытая проводка позволяет получить более эстетичный вид, но для ее создания потребуются дорогостоящие работы. Более простой и удобной при эксплуатации является открытая проводка.

Открытая проводка может быть выполнена одним из следующих способов:

• на изоляторах;
• в кабель-каналах;
• в гофрированных трубах.

Проводка на изоляторах пришла из далекого прошлого века, когда других способов выполнения проводки просто не было. Тогда линия электропроводки из скрученных проводов размещались на белых фарфоровых роликах, укрепленных с помощью шурупов на деревянную стену или потолок. При этом обеспечивалась необходимое расстояние в 10 мм от деревянных стен. В последнее время любители старины часто делают у себя проводку такого типа. Для нее специально изготавливаются разноцветный провод и цветные ролики. При выполнении такой проводки необходимо учитывать, что провод для нее должен быть обязательно с медными жилами и двумя или тремя слоями изоляции. Например, для такой проводки подойдут провода марки ВВГнг или NYM.

При использовании для проводки кабель-каналов провода располагаются в пластмассовых коробах, которые изготавливаются из негорючих сортов пластмассы. При этом короб крепится с помощью саморезов к деревянной стене или потолку. В короб закладываются провода, а сверху короб закрывается крышкой с замками. При создании сложной электрической цепи можно использовать различные аксессуары, изготавливаемые промышленностью. К ним относятся тройники, заглушки, разветвители, распределительные коробки, вставки для розеток и выключателей.

Для привлекательного вида кабель-каналы могут иметь различные цвета и оттенки. Для деревянных домов могут подойти изделия коричневых оттенков, хорошо согласующихся с цветом деревянных стен.

К достоинствам кабель-каналов можно отнести:

• быстроту монтажа;
• приятный внешний вид;
• легкость ремонта линии;
• дешевизну.

К недостаткам кабель-каналов относится трудность использования их на неровных поверхностях стен.

Разновидностью кабель-каналов являются электротехнические плинтусы. Для этих изделий также имеется набор аксессуаров- углы, распределительные коробки, вставки для розеток и выключателей. При использовании таких плинтусов всю проводку можно перенести на пол и сделать ее незаметной, что позволит сделать стиль помещения более современным.

При необходимости выполнения проводки по неровным поверхностям или с использованием изгибов целесообразным будет использование гофрированных труб. Такие трубы делаются из негорючего материала и могут иметь различный диаметр. Благодаря последнему в одну трубу можно разместить несколько кабелей. Крепятся гофрированные трубы с помощью металлических или пластмассовых стяжек.

К недостатку гофрированных труб можно отнести невозможность прокладки их по прямой линии. При такой прокладке трубы начинают провисать, что ухудшает внешний вид электропроводки.

Требования к контактам

При выполнении проводки в деревянном доме большое внимание необходимо уделить местам соединений проводов.

В частности, необходимо понимать, что соединений типа скрутки в такой проводке быть не должно. Это связано с тем, что в условиях повышенной опасности пожара в деревянном доме любое искрение, возникшее при нарушении контакта, может привести к пожару.

Допускается производить соединение проводов путем пайки с последующим использованием для изоляции пластмассовых колпачков. Наилучшим способом считается использование пружинных или винтовых клемм. Такие соединения обеспечат хороший контакт, защиту от КЗ и, при необходимости, легкость их замены.

Скрытая и открытая проводка в деревянном доме

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

• внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
• в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
• трубы необходимо подключать к контуру заземления;
• для прокладки следует вырезать соответствующие каналы;
• в местах соединения труб необходимо обеспечить герметичность;
• трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)

Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

1. Кабель укладывается в металлические гофрированные трубы.
2. Монтаж с использованием электротехнических коробов.
3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

• относительно невысокая стоимость и простота реализации;
• для изменения конфигурации проводки требуется минимум усилий.

Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Проводка в деревянном доме – правильная прокладка электропроводки

Деревянные дома сегодня очень популярны среди населения. Дерево – материал прочный, экологически чистый, но легко воспламеняемый. Т.е. ко всем достоинствам дерева добавляется один серьёзный недостаток — это пожароопасность. При монтаже электрической сети в деревянном доме необходимо это учитывать.

Если сравнивать электромонтаж проводки в деревянном доме и в доме, построенном из кирпича, то есть много общих моментов. Например, в деревянном доме тоже должен быть общий (вводной) распределительный щиток. От щитка проводка прокладывается к соединительным (переходным) коробкам, выключателям, розеткам, светильникам. Главные отличительные моменты – это выбор используемых материалов и способ монтажа проводки.

Электромонтажные работы делятся на несколько этапов. Каждый этап очень важен.

Проектирование проводки частного дома

Если деревянный дом строит подрядная организация, то строительные работы выполняются по заранее выполненному проекту. Следовательно, и работы по электрификации дома тоже выполняются по проекту.

Однако не всегда под проектированием следует понимать обращение в строительную фирму или проектную организацию. Самостоятельное проектирование – это составление примерного плана расположения выключателей, розеток, светильников, переходных коробок, следовательно, и составление плана трассы, по которой будут прокладываться электрические провода.

На стадии проектирования заранее определяется перечень электрических потребителей, их расположение в доме, а также суммарная потребляемая мощность. Также в проектирование входит разделение потребителей электроэнергии на группы.

Желательно также определиться со способом прокладки проводки. Есть два варианта – монтаж скрытой проводки и монтаж наружной проводки.

Выбор материалов

Учитывая то обстоятельство, что дерево достаточно легко воспламеняется, для монтажа проводки следует выбирать материалы, имеющие негорючие свойства. В качестве проводки можно выбрать негорючий электрический кабель. Например подойдёт отечественный медный ВВГнг 3х2,5 для розеточной сети и ВВГнг 3х1,5 для сети освещения, или кабель NYM того же сечения. Использование кабеля с тремя жилами объясняется тем, что по современным требованиям кроме фазного и нулевого проводника, в электрической сети должен применяться защитный PE-проводник, идущий от контура заземления.

Для более мощных потребителей рекомендуется использовать электрический кабель с большим сечением ВВГнг 3х6. Что касается алюминиевых проводов, то использовать их в деревянном доме не следует. Во-первых, при одинаковой нагрузке сечение алюминиевых жил должно быть больше, чем при использовании медных проводов. Во-вторых, алюминий менее надёжен, чем медь. Это выражается в том, что жилы из алюминия чаще ломаются при частых перегибах.

В зависимости от способа монтажа необходимо использовать пластиковые кабель-каналы (короба) из негорючего пластика, металлический рукав, металлические (медные) трубы, саморезы по дереву и т.д.

Поэтапная прокладка проводки своими руками

В отличие от домов из каменных строительных материалов, для деревянного дома рекомендуется использовать наружный монтаж проводов.

Наружный способ обладает рядом преимуществ:

● быстрота электромонтажных работ;

● удобный доступ к проводам (удобное обслуживание электрической проводки);

● возможность визуального осмотра;

● быстрая замена в случае выхода из строя;

Чтобы правильно выполнить прокладку проводов, по всей намеченной трассе монтируются кабель-каналы. Перед монтажом снимается верхняя крышка кабель-канала и затем выполняется его крепление к деревянной стене при помощи саморезов по дереву. Кабель-каналы подводятся ко всем розеткам, выключателям, светильникам и переходным коробкам. Затем по кабель-каналам протягиваются провода к месту назначения и закрываются верхние крышки. Далее уже подключаются розетки, выключатели и всё остальное.

Наружный монтаж проводки выполняется не только в кабель-каналах. Можно также использовать специальный натянутый трос, на который крепятся провода. Бывает также, что наружная проводка укладывается на специальные изоляторы, закреплённые на деревянной стене. В этом случае между проводкой и деревом присутствует определённый воздушный зазор, что очень хорошо.

Скрытый вариант прокладки проводов в деревянном доме тоже используется, но в этом случае требования к монтажу более жёсткие.

Для монтажа скрытой проводки используются стальные или медные трубы, в которые протягиваются провода. Диаметр трубы должен быть таким, чтобы провод легко можно было затянуть и при этом половина трубы должна оставаться свободной. Для того, чтобы не повредить изоляцию проводки при затягивании её в металлическую трубу, на края трубы надеваются специальные пластмассовые втулки.

Если провод необходимо протянуть через стену, то в стене сверлится отверстие необходимого диаметра, а в само отверстие вставляется металлическая гильза.

Металлические трубы защищают проводку не только от механических повреждений и различных грызунов. Труба способна выдерживать действие электрической дуги в момент короткого замыкания, при этом значительно снижается вероятность распространения пламени. Главным недостатком скрытой проводки в деревянном доме является её труднодоступность.

После того, как выполнена прокладка проводки наружным или скрытым способом, перед подключением проводов к розеткам, выключателям, светильникам и т.д., необходимо проверить изоляцию проводки. Это нужно для того, чтобы убедиться в целостности проводов после монтажа. Стоит отметить, что изоляцию желательно проверять и перед выполнением монтажных работ. Это исключит вероятность прокладки бракованных проводов.

Обычно на производстве сопротивление изоляции проверяют специальным прибором мегомметром. В домашних условиях можно воспользоваться тестером или мультиметром.

В качестве аппаратов защиты помимо автоматических выключателей рекомендуется использовать УЗО, которое при малейшем повреждении изоляции и утечке тока срабатывает моментально, повышая тем самым общую безопасность при эксплуатации электрической проводки в деревянном доме.

Электрика в деревянном доме: безопасно и со вкусом

Все только начинается

Первоначальная задача – монтаж вводного кабеля. Он доставит электричество от опоры линии электропередач до домашнего распределительного щита. Существует вариант проложить кабель под землёй, но можно монтировать его по воздуху.
Далее по курсу – распределительный щит. В деревянном доме необходим щит наружного монтажа. Рекомендуется забыть об экономии и отдавать предпочтение изделиям уважаемых фирм.

И так сложно, и так важно

Наиболее трудоемкий и ответственный этап – прокладка кабельных линий. Важно, что опыт монтажа электропроводки в «традиционном» доме нельзя проецировать на дом деревянный, несмотря на мнимую схожесть. Имеют право на существование два взаимоисключающих варианта прокладки кабельных линий: открытая проводка и закрытая проводка.

Скрытая проводка

Прокладка линий электрики закрытым способом, вообще говоря, не приветствуется с точки зрения пожарной безопасности. Ведь нельзя исключать нагрев кабеля при эксплуатации, есть вероятность и повреждения провода внутри стены как за счет огрехов при монтаже, так и из-за проседания деревянного дома. Грызуны тоже могут продырявить изоляцию – как результат, вероятность короткого замыкания и возгорания кабеля. Но при наличии средств на строительство есть два варианта сделать и скрытую проводку абсолютно безопасной.
Ничего сверхъестественного: нужно…

…прокладывать кабель можно внутри металлического рукава. Только металлический рукав защитит деревянные конструкции в случае перегрева или возгорания кабеля. Он также придется совершенно не по вкусу грызунам. Для защиты от коррозии металл должен быть покрыт слоем эмали или оцинкован. Чтобы защитить изоляцию кабеля от острых кромок краев труб, используют пластиковые заглушки. А для того, чтобы уложить трубы на место, в толще деревянных стен просверливаются каналы под укладку труб.
Если говорить о материале труб, то оптимальным считается медь. Медная труба надежна и податлива в монтаже. Однако стоимость ее достаточно высока. Если же учесть немалый объем работ, который нужно провести, то очевидна дороговизна такого решения. Зато и надежность, и безопасность, и эстетика не вызывают сомнений.

…проложить проводку по слою штукатурки; толщина слоя не менее 10 мм — под проводом и над проводом. Пожаробезопасность, несомненно, будет соблюдена. Однако вариант достаточно сомнительный с точки зрения внешнего вида и долговечности: слой штукатурки на дереве будет смотреться не особо хорошо, а не растрескается ли он спустя несколько лет, никто гарантировать не может.

Оба варианта качественной скрытой проводки имеют общую черту: необходимость тщательного планирования проводки и фурнитуры на этапе проектирования деревянного строения. Ибо любая модернизация проводки будет нереальна: при необходимости организовать новую розетку или перенести выключатель в другую точку справиться «малой кровью» не удастся.

Открытая проводка

Прокладка открытым способом намного проще и доступнее по сравнению со скрытым способом. Открытая проводка, выполненная в соответствии с самыми строгими требованиями безопасности, выльется в приемлемую сумму средств и будет гораздо менее трудоемка – по сравнению со скрытой проводкой. Правда, может хромать эстетика…. однако навести красоту все же можно!

Итак, на выбор предлагается…

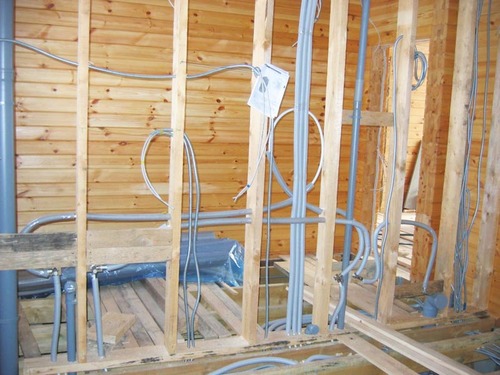

…поместить кабель в электротехническую гофрированную трубу. Материал трубы – специальный пластик, не поддерживающий горение. Гибкость трубы защитит проводку от неизбежного проседания деревянного дома. Провести модификацию при необходимости несложно. Но эстетика данного проекта оставляет желать лучшего. К тому же гофрированная труба отлично аккумулирует пыль.

…устроить кабель внутри электротехнических коробов. Конечно, материал короба должен представлять собой пластик, не поддерживающий горение. Кабель укладывается в короб и защелкивается крышкой.
Получится пожаробезопасное решение, вполне приемлемое по своему бюджету. К тому же очень легко вносить изменения в проводку. Однако будет присутствовать оттенок офисной унылости: во избежание этого надо подобрать красивый короб. Можно цветной, а можно и структурированный под дерево.
К сожалению, решение «на коробах» может испортиться из-за проседания деревянного дома. А от этого явления никуда не деться: минимальное значение 1 см на 1 м высоты дома.

…выполнить проводку открытым изолированным кабелем, крепя его к стенам специальными скобами. Решение предельно скромно по необходимым затратам, но возможность модификации присутствует и о запасе на усадку позаботиться очень легко. Эстетика такого решения, прямо скажем, не блестяща: изолированный электрический провод выглядит довольно уныло.

…выполнить ретро-проводку на изоляторах. Очень стильно и симпатично, но не так дешево. Необходимо запастиcь витым ретро-кабелем и изоляторами. И то, и другое в присутствует в свободной продаже, причем выбор есть. Так же пожаробезопасно, как и открытый кабель, так же не боится усадки. Но совершенно иначе по эстетике!

Как видим, задача монтажа безопасной проводки в деревянном доме вполне решаема. Каждый может выбрать приемлемый для себя способ, при этом сведя к нулю риск для жизни и имущества.

Дома из бруса — «АктивСтрой»

Какая электропроводка лучше для деревянного дома?

Проведение электропроводки – один из важных моментов в строительстве любого дома, а деревянного в особенности. Всё-таки, пожароопасности дерева пока никто не отменял. Несоответствие ПУЭ («Правилам устройства электроустановок») приводит к пожарам, а причиной этого несоответствия нередко становится желание сэкономить на устройстве электропроводки. Примером такого опасного стремления к экономии служит, в частности, монтаж скрытой проводки в ПВХ-гофре.

Надо сказать, что прокладка проводки в деревянном доме вообще рождает немало вопросов у неспециалистов, в том числе у заказчиков «АктивСтрой». Вот один из самых насущных: какая электропроводка безопаснее для деревянного дома – скрытая или открытая? Специалисты компании «АктивСтрой» всегда проводят электромонтажные работы в строгом соответствии нормам пожаробезопасности. Будь то, монтаж проводки открытым способом или закрытым, неважно. Ну а выбор способа на основе особенностей, плюсов и минусов каждого – всегда за клиентом.

Скрытая электропроводка в деревянном доме

Главный плюс скрытой проводки – её не видно, она не портит интерьер, её нет нужды маскировать. Главный минус – она требует больших финансовых вложений, чем проводка открытая (при условии грамотного и безопасного устройства). Монтируется такая электропроводка под декоративной обшивкой стен, потолка и пола.

По правилам ПУЭ прокладка проводки в ПВХ-гофре, металлорукавах и металлической гофре запрещена. Скрытая проводка может монтироваться только в металлических трубах или трубах из другого материала, имеющих индекс НГ (т.е. гарантировано негорючих)!

Ещё одно требование к трубам – наличие антикоррозийного покрытия (например, оцинкованные трубы) или обработка антикоррозийным составом. В процессе прокладки переходы проводов между стенами тоже помещаются в металлические трубы, для исключения их пережимания из-за осадки дома. Понятно, что именно соблюдение перечисленных условий ведёт к удорожанию скрытой проводки по сравнению с открытой.

Завершающий этап работ по монтажу проводки – соединение труб между собой и их заземление. Заземление необходимо для снятия статического напряжения с труб и исключения риска удара током в таких ситуациях как повреждение изоляции и пробой электроприборов. Важный момент, который касается не только деревянных домов: в щитке должно присутствовать устройство для защитного отключения (УЗО). В его функции входит отключение электричества в доме в случае поражения током человека или утечки тока.

Открытая проводка в деревянном доме

Открытая проводка уступает скрытой в том, что совсем спрятать от глаз её никак невозможно. Но зато существует несколько вариантов её монтажа, и некоторые из них даже наделены декоративными свойствами. Кроме того, этот способ прокладки дешевле. Итак, варианты монтажа открытой электропроводки:

• монтаж проводки в электротехническом плинтусе;
• прокладка в кабель-канале;
• монтаж проводки на изоляторах;
• прокладка проводки на скобах.

Электротехнический плинтус по своей сути является обычным плинтусом, просто внутри него можно протягивать провода. Этот способ прокладки хорош тем, что на поверхности стен отсутствуют какие-либо провода, каналы и коробы. Монтаж проводки в кабель-каналах осуществим в доме с плоскими стенами (брус, вагонка и т.д.). Особенное распространение получили кабельные каналы из ПВХ, они выпускаются в нескольких цветах, в том числе и «под дерево». Плюс этого варианта прокладки ещё и в том, что конструкция кабель-каналов позволяет получать доступ к проводам в нужный момент. Например, когда нужно модернизировать проводку.

Прокладка проводки на изоляторах подразумевает использование, во-первых, специального кабеля, во-вторых, особых роликов для изоляции. Кабель состоит из следующих элементов: многопроволочная медная жила, ПХВ-изоляция, ПХВ-оболочка и декоративная оплетка из шелка, пропитанного негорючими веществами. Закреплять его необходимо на расстоянии более сантиметра от стен, ролики для изоляции предназначены как раз для этого. Монтаж на изоляторах не особо украшает жилые помещения, но вот для технических (гаража, сарая) подходит замечательно.

К монтажу кабеля на скобах, наименее привлекательному эстетически варианту, прибегают, когда проложить кабель более выгодными с точки зрения привлекательности способами невозможно. Этот вариант предполагает использование кабеля с негорючей изоляцией.

В заключение отметим, что проводка для освещения, прокладываемая над подвесными потолками, всегда помещается в металлические трубы, независимо от того, каким способом проложены остальные кабели.
