Кабель-канал – это короб прямоугольного сечения, в котором размещаются один или несколько проводов и кабелей. Внутри него предусмотрены специальные направляющие, благодаря которым провода не запутаются. Короб обычно делается из негорючего полимера (ПВХ), иногда – из алюминия. Цвет коробов, как правило, белый, но бывают и коричневые кабель-каналы. Выбор диаметра короба зависит от количества проводов, которые будут расположены внутри, и их назначения.

Все мы хотя бы раз видели офис или комнату, где вдоль стен лежат целые пучки проводов и сетевых кабелей. Они могут перепутаться, а если какой-то из них неисправен, то отыскать его будет непросто. Чтобы привести всю проводку – и силовые кабели, и слаботочные линии – в порядок, и нужно использовать кабель-каналы.

Как это сделать? Звоните в «Два Электрика», и в вашем офисе не будет скопления проводов, переплетающихся и завязывающихся в узлы, которые не просто распутать.

Кстати, прокладка проводки в короба стоит дешевле, чем монтаж той же проводки внутри стен. А доступность кабелей и проводов в кабель-каналах значительно выше.

Кабель-канал дорогое удовольствие по сравнению с ценами на монтаж труб ПВХ, гофры, металлорукава, но гораздо дешевле чем стоимость монтаж лотка, но каждому кабелю своя специфика монтажа так сказать.

© «Два электрика», 2020. Все права защищены.

Копирование разрешено только по согласованию с правообладателем.

Как крепить кабель канал к бетонной стене?

Основным условием стабильного электроснабжения и безопасной эксплуатации электроприборов является правильная прокладка и надежное закрепление проводов. Поэтому, мы подробно рассмотрим, как крепить кабель канал к стене и применять другие способы фиксации проводов. На практике применяется открытая и скрытая технология прокладки электропроводки с использованием различных средств.

Для скрытой проводки в бетонной или кирпичной стене предварительно нарезают штробы такого размера, чтобы провода в них поместились без образования выступов над поверхностью.

Для открытого монтажа используют крепления, которые незаметны. При креплении проводов к потолку, который закрывается натяжной или подвесной конструкцией, штробление не потребуется.

Типы прокладок проводки

Выбор способа монтажа зависит от материала стен, условий в помещении, особенностей его эксплуатации. Для каждого метода существуют определенные нормы монтажа и правила безопасности, которые нужно соблюдать при проведении работ.

Открытая прокладка

В домах из деревянного бруса, дачных постройках применяют открытый метод, при котором провода крепятся к стене поверх обоев и другой декоративной отделки. Для этого используют различные типы крепежей.

К основным «плюсам» способа относится:

• возможность оценки состояние проводов путем осмотра;
• простой монтаж новой линии.

Среди недостатков – наличие лишних конструкций, которые могут не вписываться в интерьер, необходимость использования дополнительных защитных конструкций.

Клипсы

Если проектом предусмотрен монтаж кабелей в коробе или трубке, применяют клипсы. С их помощью можно быстро и легко прикрепить кабельную линию к вертикальной и горизонтальной поверхности:

• к деревянному основанию клипсы крепят с помощью саморезов;
• в бетонной поверхности предварительно сверлят отверстия, помещают в них дюбеля и фиксируют коммуникации.

Клипсы можно использовать как для внутренних, так и для наружных работ. Их размер подбирается с учетом диаметра трубы. «Плюсом» данного способа является то, что крепежи можно соединять в секции.

На их боковой части есть пазы, с помощью которых несколько элементов можно собрать в один блок. Это позволяет быстро и аккуратно уложить несколько жил.

Изоляторы

В домах из бруса, деревянных банях и других постройках используют изоляторы. Фарфоровый крепеж предварительно фиксируют саморезом. Провода в изоляции скручивают в жгут и надевают на крепление. Получается электропроводка, которая может стать частью дизайна помещения в ретро-стиле.

Хомут-стяжки

Этот крепеж представляет собой полосу из полипропилена с замком разъемного или неразъемного типа. Его используют для фиксации электрокабеля снаружи и внутри зданий. Преимущественной стороной изделий является:

• универсальность – подходят для открытой и скрытой прокладки, внутренних и наружных работ;
• возможность надежно закрепить кабель любой формы – круглой, плоской, в гофрированной оболочке;
• при использовании дополнительных элементов – дюбелей из ПВХ, линию можно проложить по любой поверхности.

Кабель-каналы

Кабель канал представляет собой короб, который крепится к поверхности, и крышки, закрывающей провода. Стандартная длина такого изделия составляет два метра. При необходимости, два короба можно состыковать. Способ монтажа такой конструкции зависит от стройматериала:

• для крепления к деревянному основанию подходят саморезы;
• в кирпичной или бетонной стене сверлят отверстия;
• на гипсокартон или ПВХ-панели крепления производят «бабочкой»;
• если поверхность нельзя сверлить, используют клей.

Положительной стороной данного способа является:

• стойкость к воздействию механических факторов;
• надежная защита кабельной трассы;
• большой выбор моделей – плинтус, магистральный, парапетный;
• возможность быстрого ремонта.

В комплекте идут заглушки, переходники, накладки. Готовая конструкция эстетично выглядит и обеспечивает быстрый доступ к линии.

Пластиковые и металлические скобы

Самый распространенный способ монтажа производится с помощью скоб. Скоба представляет собой изделие с углублением под круглый проводник и отверстием под крепежный элемент. Пластиковые скобы выпускаются с монтажным винтом, что упрощает работу. Металлические скобы имеют разжимную или зажимную конструкцию.

Скрытая прокладка

В квартирах, офисах, общественных заведениях электропроводку прокладывают скрытым способом. Работы выполняются на этапе строительства или в рамках ремонта. Обязательной подготовкой является штробление основания. К основным «плюсам» относится:

• отсутствие в интерьере лишних элементов;
• не мешает обновлять декоративную отделку;
• повреждение извне практически невозможно.

Основными «минусами» является невозможность визуального осмотра, при потере плана могут возникнуть сложности с определением маршрута линии, для ремонта и замены потребуется вскрывать отделку стен.

Зажимы

Зажим обеспечивает прочное крепление за счет металлического дюбеля. Фиксация производится одновременно с прокладкой. При этом размеры диаметра крепежа и провода должны соответствовать друг другу. Это позволяет избежать деформации кабеля или его провисания.

Скоростынущий раствор

При прокладке электрокабеля в штробах, проделанных в потолке или стенах, используют строительную смесь. Раствор готовят на основе гипса и после укладки проводников закрепляют их через одинаковые промежутки, примерно через 30 – 40 см. Гипсовая смесь достаточно быстро застывает и фиксирует кабель в штробе.

Этот метод подходит для прокладки одиночного провода. Если нужно закрепить линию из нескольких жил, то вместе с «прихваткой» раствором следует дополнительно использовать хомуты и другие крепежные изделия. После фиксации участок заделывают штукатуркой, поверх которой можно наносить декоративную отделку.

Дюбель-хомут

Этот вид крепления широко используется при проведении монтажных работ. Он недорого стоит, быстро и легко монтируется и надежно фиксирует все элементы. На практике применяется несколько разновидностей дюбелей, которые различаются конструкцией и функциональностью:

• Скоба. Пластиковая полоса шириной 6,0 – 8,0 мм с зубцами, которая подбирается по размеру и форме кабеля. Не имеет распора, поэтому обеспечивает среднюю прочность фиксации и используется для крепления в стене.
• С распором. Имеет пластиковый стержень, который забивается в подготовленное отверстие. Застегивающийся фиксатор позволяет удерживать проводники, гофрированные и гладкие трубы диаметром до 32,0 мм.

Площадка с монтажными отверстиями

Этот вид крепежей подходит для быстрого монтажа. Он представляет собой дюбель с нарезанной резьбой и прямоугольное или квадратное основание. Все элементы выполнены из негорючего полимера. Установка проводится в таком порядке:

• монтируется дюбель;
• накручивается платформа;
• фиксируются проводники.

Метод подходит для работы с бетонным, кирпичным или деревянным основанием и позволяет крепить несколько жил.

Особенности применения

Выбор технологии зависит от стройматериала стен, сечения и количества кабелей, условий эксплуатации, напряжения в сети – 220 В или 380 В. Каждый крепежный элемент имеет нюансы применения, которые следует учитывать при проведении монтажных работ:

• «Бабочки», «зонтики», крепежи со сверлом и другие элементы с широкой серединой или торцом подходят для прикрепления к тонким и пористым материалам – гипсокартону, пеноблоку, древесно-стружечной плите.
• Саморезы разных видов используются для фиксации к гипсовым, деревянным и другим плотным основаниям.
• Дюбеля с пластинами или хомутами применяются, если конструкцию нужно закрепить к кирпичной или бетонной поверхности.

Чем крепить к стене кабель-канал. Как крепить кабель-канал

Популярные материалы

Today’s:

• Маленькие черные червячки в ванной. Насекомые в ванной: фото и названия
• Сколько стоит построить одноэтажный дом из кирпича 100 кв м. Цены на строительство домов
• Кто должен красить газовые трубы. Обязаны ли жители красить газопроводные трубы?
• Расчет навеса из профильной трубы онлайн калькулятор. Расчет и чертеж навеса
• Как выбрать потолочный плинтус в интерьере. Как выбрать цвет потолочного плинтуса?
• Столешница своими руками из паркетной доски. Как правильно, легко и просто сделать столешницу из дерева своими руками
• Дома с односкатной крышей. Плюсы и минусы

1. Чем крепить к стене кабель-канал. Как крепить кабель-канал
2. Как крепить кабель-канал без сверления. Советы по монтажу
3. Как закрыть торец кабель-канала. Устройство проводки в кабель-канале
   • Планирование – гарантия успеха в работе

Чем крепить к стене кабель-канал. Как крепить кабель-канал

Для разметки коробов можно воспользоваться простым карандашом, а вот выбор инструмента и материалов для крепежа зависит от типа стен помещения. На деревянные и крашеные стены, а также на ГВЛ, ГКЛ, СМЛ и обои, кабель-канал можно, в принципе, просто приклеить. Соответственно, потребуется всего лишь клей (жидкие гвозди, к примеру). Нужно только учесть, что до полного высыхания клея приступать к укладке кабеля и закрытию крышек не следует.

Для крепежа на деревянную стену, можно использовать обыкновенные шурупы. Тогда нужен будет шуруповерт (лучше аккумуляторный) с удлиненной битой и тонкое сверло по металлу – около 3 мм. Сверлом готовим отверстия на дне короба, через которые и ввинчиваем шурупы или саморезы в древесину.

Если стены бетонные или кирпичные, то крепить кабель-канал придется с помощью дюбелей и шурупов. Действия такие: прикладываем засверленный короб к стене, размечаем карандашом отверстия, пробиваем их, вставляем дюбели и прикручиваем короб все тем же шуруповертом или отверткой.

Способ довольно хлопотный. Поэтому некоторые не засверливают короб, а бурят стену непосредственно через кабель-канал. Это, конечно, быстрее, но короб может треснуть от ударов бура или сместиться во время бурения, и тогда придется все переделывать. Разумеется, монтируя кабель-канал на бетонную стену, лучше вооружиться перфоратором.

Необходимую длину каждого куска кабель-канала лучше определять по месту с помощью рулетки, или непосредственного прикладывая короб к стене там, где это возможно. При этом заводской рез лучше сразу критически оценить и при необходимости «торцануть».

Горизонтальное положение короба при монтаже можно контролировать с помощью строительного уровня. Вертикальное – с помощью отвеса. Может пригодиться также и строительный уголок.

Крышки смонтированных коробов режутся отдельно и на первых порах просто аккуратно складываются в отдельном месте.

Отдельная тема – это выполнение стыков при переходе с вертикали на горизонталь. Главное требование здесь заключается в том, чтобы после закрытия короба крышкой не оставалось никаких дыр и заметных глазу щелей. Поэтому фурнитура здесь может быть как нельзя кстати. Но в случае ее отсутствия приходится прибегать к различным более трудоемким приемам. Например, выполняя угловой переход, можно обрезать оба короба на стыке под 45 градусов, а можно подрезать внутренние стенки коробов на их ширину, разместив сами короба «внахлест».

Разумеется, для углового перехода горизонтальный и вертикальный короб должны быть одного размера. Для выполнения «Т-образных» соединений одинаковый размер коробов уже не имеет существенного значения – в стенке магистрального короба большого размера можно просто просверлить отверстие, достаточное для отходящего кабеля.

Главное же при монтаже короба – это не торопиться и, в соответствии с известной поговоркой, резать, только отмерив не менее семи раз. Спешка и невнимательность скажутся на качестве работы не лучшим образом.

Как крепить кабель-канал без сверления. Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45 о . Для этого можете использовать стусло, как показано на фото.
3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Как закрыть торец кабель-канала. Устройство проводки в кабель-канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;
• выбрать оптимальную трассу проводки и нанести ее на план;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов .

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Как крепить кабель-канал

То, как крепить кабель-канал к стене, зависит от материала, из которого сделаны стены. Пластиковые кабель-каналы могут маскировать незначительные дефекты поверхности, но желательно укладывать их на выровненное основание. Есть несколько основных способов крепления.

Саморезы

Этот метод подходит для деревянных стен или гипсокартонных перегородок. Для этого берут специальные саморезы по дереву длиной около 40 мм. Слишком длинные саморезы использовать не стоит. Шаг крепления обычно делают равным 40- 50 см, если в коробе будет много проводов, то есть нагрузка на него увеличится, или стены неровные и надо скрыть дефекты, шаг делают меньше. Саморезы закручивают с помощью шуруповерта. Проделывать отверстия в кабель-канале или стене перед этим не нужно.

Дюбель-гвозди

На кирпичной или бетонной стене можно закрепить кабель-канал с помощью дюбель-гвоздей. Для этого необходим перфоратор с буром толщиной 6 мм.

Сначала отверстия делают в самом коробе через каждые 40- 50 мм.

Такой метод также называется «быстрый монтаж».

Также к бетонной стене короб можно прикрепить с помощью специального пистолета.

«Клопы»

Если есть необходимость прикрепить кабель-канал к металлическому профилю или металлу толщиной до 2 мм, применяются так называемые «клопы» — саморезы по металлу. Способ аналогичен креплению с помощью саморезов по дереву.

Клей (жидкие гвозди)

Крепление кабель-канала на клей не очень надежно, его используют там, где нельзя применить другие, например, для крепления на кафельную плитку. Можно комбинировать его с другими — с креплением саморезами или дюбель- гвоздями.

Чтобы приклеить короб к стене, на него наносят клей зигзагообразной линией, как на рисунке, затем прижимают к стене по разметке, чтобы клей отпечатался на поверхности, и убирают. Через несколько минут, когда жидкие гвозди немного схватятся (время зависит от конкретного вида клея, это можно прочитать в инструкции на упаковке), короб снова плотно прижимают к стене. Помните, что демонтаж кабель канала, приклеенного к стене, без повреждения покрытия или самого электрокороба невозможен. Укладывать кабель можно только после полного застывания клеящего состава.

Оформление углов

В процессе монтажа электропроводки в кабель-каналах может понадобиться сделать угловые стыки в углах комнаты или между вертикальной и горизонтальной частью канала на стене. Для выполнения стыка в углу помещения конец кабель-канала подрезают со стороны, примыкающей к углу, под углом 45 градусов. Установку кабель канала лучше начинать с угла.

Для выполнения стыка вертикальной и горизонтальной части кабель-канал также отрезают под углом 45 градусов, но в другой плоскости. Можно поступить и по-другому: подрезать крышку на полную ширину короба. Незначительные дефекты можно замазать герметиком.

Установка розеток

Чтобы сделать кабель-канал под розетку, рядом с ним к стене крепят подрозетники. Провода к розетке подсоединяют после того, как уложены провода в короб. Затем сверху надевают крышку розетки.

Как укладывать кабель

Чтобы удобно уложить кабель в электрокороб, можно использовать временные держатели, например, отрезки крышки. Перед установкой крышки на место их убирают. Удобно укладывать кабель и сразу защелкивать часть крышки над ним. Начинать рекомендуется с углов. В углах устанавливают небольшие отрезки крышки, затем отмеряют и устанавливают более длинные отрезки на прямых частях канала.

Плинтус с кабель-каналом

Плинтус с кабель-каналом — это удобное решение, позволяющее одновременно провести кабель канал и оформить шов между стеной и полом.

Чтобы узнать, какой длины плинтус вам нужен, точно измерьте периметр комнаты и прибавьте к полученной длине 9% на обрезки. Вам пригодится и фурнитура: внешние и внутренние уголки, специальные соединители, торцевые заглушки. Профиль выпускается стандартной длины — 2,5 м.

Плинтус может быть с кабель-каналом посередине или состоять из крепящегося к стене профиля и заглушки (верхней части), во втором случае кабель канал находится между профилем и заглушкой.

Независимо от конструкции, монтировать такой плинтус можно несколькими способами:

• на саморезы ,
• на жидкие гвозди ,
• на дюбеля .

На гипсокартон крепить плинтус с кабель-каналом можно на саморезы или клей, в кирпичной или бетонной стене нужно будет просверлить отверстия и забить в них дюбеля. Клеить кабель-канал рекомендуется только при ровных стенах: на местах с дефектами он через некоторое время может отклеиться. Чтобы замаскировать дефекты стены, рекомендуется в этих местах дополнительно закреплять плинтус, чтобы не появилась щель.

В отличие от обычного кабель-канала, можно сверлить отверстия в стене прямо через плинтус. Располагают их через каждые 30 см. Для этого профиль (верхнюю часть или декоративную заглушку, закрывающую канал, нужно снять) прижимают к стене, внимательно следя, чтобы между ним и полом не было зазора. Перед тем как крепить плинтус, мусор удаляют пылесосом. Прижимают профиль обратно и вставляют в отверстия дюбель-пробки, а затем вкручивают шурупы шуруповертом.

Чтобы установить плинтус на наружных углах, его прижимают к стене и делают отметку на расстоянии 3 мм от угла. Затем по этой отметке профиль и заглушку отпиливают (для этого удобно использовать стусло и ножовку по металлу или дереву) и устанавливают на стену. После укладки плинтуса на угол ставят специальный уголок. Уголки могут быть с кронштейнами или просто вставляться.

Устанавливать плинтус лучше начиная с угла комнаты. На видимые места желательно ставить целые плинтусы. Если в пределах стены необходимо аккуратно состыковать два отрезка, пользуйтесь специальными пластиковыми соединителями. На торцы ставят заглушки.

Плинтус дает возможность распределить провода по группам. Например, провода, частый доступ к которым не нужен (интернет, кабельное телевидение), можно расположить под основой плинтуса. Остальные можно поместить в кабель-канал, закрывающийся заглушкой. В варианте с полностью снимающейся верхней частью можно поместить провода под и над ребром, к которому крепится заглушка.

Порог с кабель-каналом

Устанавливают порог с кабель-каналом в промежуток между напольными покрытиями двух комнат. Как и плинтус, он состоит из основы и крышки. В зависимости от модели, основа может монтироваться с помощью саморезов или быть самоклеящейся.

Демонтаж кабель-канала

При повреждении кабель-канала или во время ремонта возникает необходимость его демонтировать. Для этого:

• отключают электропитание,
• снимают крышку короба,
• откручивают крепежные элементы.

После того как демонтировали неповрежденный кабель канал, его можно будет использовать снова.

Таким образом, установить кабель-канал можно своими руками, не имея профессиональных навыков. Важно подобрать способ крепежа, соответствующий материалам стены, и выполнять работу аккуратно.

Монтаж скрытого кабель канала в стене

Авторизация на сайте

В статье «Как повесить телевизор на стену» уже приводился пример в полых стенах с использованием 50-ой канализационной трубы.

На этот раз представляю Вашему вниманию более доработанный вариант с использованием пластиковых кабель каналов.

Преимущества использования канала вместо трубы

— Легче произвести монтаж и демонтаж внутри проводов;

— Можно протянуть через канал кабели с VGA или DVI разъемами для подключения к компьютеру;

— Можно уместить в канале гораздо больше проводов, чем в трубе.

Данный пример, будет осуществлен на уже обшитой гипсокартоном стене.

Необходимые материалы

пластиковый кабель канал размером 50х 50 мм и шире.

Процесс монтажа

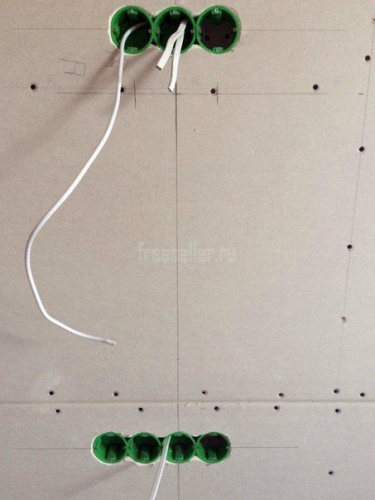

Итак, вот наша стена в исходном варианте.

Необходимо проложить канал между блоком верхних и нижних розеток.

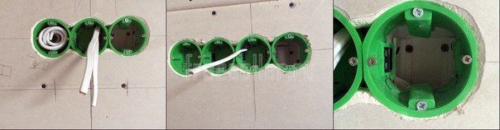

Размечаем места под установку блоков установочных коробок;

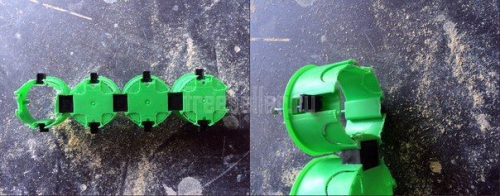

Отрезаем заднюю часть стенки у установочной коробки (подразетника);

Замеряем расстояние между верхним и нижним блоком, и подгоняем к размерам кабель канала;

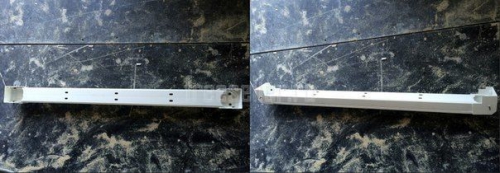

Сверху и снизу на трубы делаются отводы, (из того-же кабель канала).

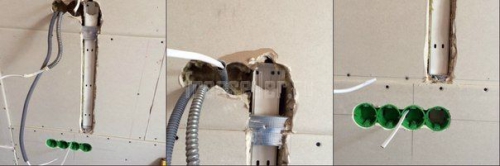

Монтаж возможен либо с прорезкой части гипсокартона и дальнейшей заделкой, либо с предварительной подготовкой до монтажа гипсокартона, если сразу, конечно же, предусмотреть этот момент. что увы не всегда бывает.

Электропроводка в кабель канале

О проводке в кабель канале

Чем так привлекательна, открытая электропроводка в кабель канале. Во-первых, монтаж такой проводки не требует грязных строительных работ по устройству штраб, разводка электропроводки делается быстро и после работ не нужны отделочные работы. Во-вторых, до электропроводки в кабель канале легко добраться для ремонта, а также легко добавлять новые линии электропроводки, в случае надобности.

Это особенно интересно, если полностью меняется напольное квартиры и как следствие нужно менять квартирные плинтуса. Например, выбрав линолеум, как новое покрытие пола, можно закрыть стык линолеума и стены плинтусом с кабель каналов, который отлично скроет новую или дополнительную электропроводку. Под все виды линолеума: бытовой, коммерческий, полукоммерческий вы легко подберете плинтус с кабель каналом близкий по цвету и дизайну постеленному линолеуму.

Состоят кабель каналы из основания и крышки. Соединяются элементы кабель канала с помощью специальных аксессуаров. Степень защиты IP кабель каналов IP 20 ( основание перфорировано) или IP 40 ( гладкое основание). Есть короба с IP 44, с повышенной влагозащищенностью.

Для электропроводки квартиры используются, так называемые, миниканалы. Изготавливаются они из самозатухающего пластика ПВХ, не обязательно белого цвета. Комплексные системы кабель каналов с встраиваемыми розетками и выключателями используются, в основном, для офисной проводки и организаций рабочих мест. Хотя возможны варианты.

офисная система кабель каналов

Плюсы электропроводки в кабель канале

• Легкий монтаж;
• Эстетичный внешний вид;
• Разнообразный цветовой дизайн;
• Есть комплексные системы кабель каналов, с силовыми и слаботочными розетками.

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 — 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Система кабель каналов с розетками установлеными над каналом.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый — всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

Использование миниканала для дополнительного блока розеток кухни

Аксессуары кабель канала

Прежде, чем говорить о монтаже кабель канала остановимся на аксессуарах для кабель канала. Аксессуары это соединительные элементы, разветвления и элементы поворотов кабель каналов.

Название аксессуаров

Электропроводка в кабель канале — этапы монтажа

Примечание: Говорить об этапах монтажа, стоит только в варианте монтажа комплексной системы кабель каналов.

Разобьем монтаж открытой электропроводки в кабель канале на следующие этапы:

1. Схема электропроводки;
2. Чертеж прохождения кабель канала;
3. Покупка кабель канала с аксессуарами;
4. Разметка трассы кабель канала;
5. Подготовка кабель канала к монтажу;
6. Монтаж кабель канала по размеченной трассе;
7. Прокладка и закрепление кабелей в канале;
8. Закрыть крышки кабель канала;
9. Установка розеток и выключателей.

Схема электропроводки

Схема электропроводки должна у вас быть на руках. И не важно, закажите вы ее у профессионалов или сделаете сами.

Чертеж прохождения кабель канала

Чтобы составить подробный чертеж, как будут проходить кабель каналы по квартире, нужно разметить места установки розеток, выключателей и распаячных коробок, если их наличие предполагает способ разводки электропроводки.

По месту расположения розеток и выключателей можно сделать чертеж прокладки коробов. Лучше трехмерный, как на фото.

Покупка кабель канала с аксессуарами

По чертежу просчитайте аксессуары, которые вам будут нужны. Важно понимать, что и комплексные системы кабель каналов должны быть одной фирмы, только тогда аксессуары и розетки будут подходить к коробам.

Фото мини кабель- канала с аксессуарами.

Фото акскссуаров к комплексным системам кабель канала.

Разметка трассы кабель канала

На стенах разметьте прокладку кабель каналов. Для разметки используйте строительный уровень и нитку для отбива прямой линии.

Подготовка кабель канала к монтажу

Подготовка кабель канала это его нарезка по размеру. Здесь два совета.

Совет 1. Не нарезайте все кабель каналы на всю трассу. Лучше воспользоваться формулой: отрезал – установил, поставил аксессуар, отрезал – установил и т.д.

Совет 2. Мини кабель канал отрезается вместе с крышкой. В системе миникоробов не предусмотрены соединительные элементы , то при стыковке двух коробов (именно стыковки, а не повороте), крышки коробов не должны совпадать с крышками оснований коробов. Как это сделать? Очень просто.

Для длинной стены берете два короба. Один короб будет цельный, второй будет резаться. Отрезаете короб вместе с крышкой, а устанавливаете крышки, меняя их местами.

А вот такие соединительные элементы используются в комплексной системе кабель каналов.

Монтаж кабель канала по размеченной трассе

Кабель канал монтируется по стене либо на клее, либо на дюбелях с шурупами, либо на саморезах (по дереву).

Клей наносится на короб канала зигзагом. Если кабель канал широкий, то саморезы вворачиваются по зигзагу (как доминошка 2×2). Если кабель канал совсем широкий, то для крепления используют по два самореза (как доминошка 4×4). можно комбинировать клей с шурупами. Важно понимать, что приклеенные короба в последствии, просто снять будет невозможно.

Замечу, что в продаже есть кабель каналы на самоклеющейся основе. Не самый надежный вариант крепления для электропроводки. Скорее подходит для телефонии или компьютера.

Прокладка и закрепление кабелей в канале

Кабели и провода прокладываются в кабель канале по следующим правилам:

• Силовые провода и кабели не должны быть проложены в виде скрученного жгута. Этим снижаем помехи и наводки.
• Слаботочные провода и кабели прокладываются раздельно с силовыми. Именно для этого нужно покупать кабель каналы с разделением на секции.
• Для крепления кабелей в канале используйте специальные держатели – распоры для кабелей или хомуты для электрокабелей.

держатели проводов в кабель канале с разделителем. разделение силовых и слаботочных кабелей

Установка розеток и выключателей

Расставите розетки и выключатели по коробам.

Закрыть крышки кабель канала

Закройте крышки коробов. Помните, что стыки мини кабель каналов не должны совпадать со стыками крышек. Кстати, крышки бывают тоже разные.

Дополнительная электропроводка в кабель канале

Сразу пример. Например, вам нужно поставить дополнительную розетку на кухне, в которой уже сделан ремонт. Как это сделать, чтобы не испортить ремонт и сохранить эстетику. На помощь придет электропроводка в кабель канале. Здесь все очень просто.

Вариант 1.

Кабель канал и розетка от разных производителей. На фото показан этот вариант. Короб покупаете отдельно, розетку для открытой проводки любой другой фирмы. Монтируете кабель канал. Прокладываете провод. Ставите розетки. Закрываете крышки.

Вариант 2.

Покупаете часть комплексной системы кабель канала. Ставите и радуетесь красивому внешнему виду. Как видите на фото, вопреки мнению, что офисные системы кабель каналов в квартире не стоит использовать, при удачной ее прокладке и в квартире она смотрится достойно, а главное это оченб удобно.

Как делать не недо

Не мог не опубликовать фото электропроводка в кабель канале которую так делать не надо .

Основные способы крепления кабель-канала к стене

• Способ №1 – Саморезы
• Способ №2 – Дюбель-гвозди
• Способ №3 – «Саморезы с пресс-шайбой»
• Способ №4 – Жидкие гвозди
• Советы по монтажу

Способ №1 – Саморезы

Если Вы решили выполнить монтаж электропроводки в деревянном доме либо квартире с гипсокартонными перегородками, то установку кабель-канала нужно производить специальными саморезами по дереву. Шаг крепления зависит от того, какая нагрузка будет происходить на пластиковый короб, а точнее – сколько проводов нужно протянуть внутри, и какое у них сечение. Как правило, чтобы надежно закрепить кабельный канал на деревянной стене либо гипсокартоне, достаточно прикрутить саморезы через каждые 40-50 см. Если стены неровные, лучше уменьшить шаг крепления, это позволит скрыть все дефекты и зазоры.

Не следует выбирать для установки кабельного канала своими руками слишком длинные саморезы. Чтобы надежно закрепить короб в стене, достаточно будет вкрутить крепежи длинной около 40 мм. Для вкручивания лучше всего пользоваться шуруповертом с крестовой битой. О том, как выбрать шуруповерт для домашнего ремонта, мы рассказывали в соответствующей статье!

Способ №2 – Дюбель-гвозди

Если Вам нужно крепить кабель-канал к бетонной либо кирпичной стене, что является типичной ситуацией для квартиры и дома, тут уже не обойтись без дюбель-гвоздей, именуемых также «быстрым монтажом». Помимо этого для крепления понадобится перфоратор с 6-миллиметровым буром. Итак, чтобы самостоятельно закрепить электротехнический короб для кабеля на стене из бетона либо кирпича, нужно выполнить следующие действия:

1. Заранее насверлить в дне кабельного канала отверстия по 6 мм через каждые 40-50 см.
2. Приложить короб к стене согласно разметке (об этом позже) и отметить точки сверления, которые совпадают с готовыми отверстиями в кабель-канале.
3. Засверлить отверстия согласно отметкам на стене.
4. Приложить пластиковый короб и вбить в соответствующие места дюбеля.
5. Молотком забить гвозди.

Вот по такой простой инструкции можно самому крепить кабель-канал в стене из бетона либо кирпича. Обращаем Ваше внимание на один очень важный момент – не следует сверлить отверстия буром, прислонив короб к стенке. Ударный режим может при сверлении пластика спровоцировать появление трещин, что негативно отобразиться, как с визуальной стороны, так и со стороны долговечности готовой проводки.

Способ №3 – «Саморезы с пресс-шайбой»

Если возникла необходимость крепить кабель-канал в металл, толщиной менее 2 мм либо алюминиевый профиль, то для крепления советуем Вам использовать саморезы по металлу, называемые также «клопами». К слову правильное название клопов – саморезы с пресс-шайбой. Для них не нужно предварительно сверлить отверстие. Ничего сложного в установке электротехнического короба на металлическую поверхность нет, главное – выбрать хорошие саморезы и зарядить шуруповерт.

Существует также специальный пистолет с помощью которого можно самостоятельно крепить кабель-канал к бетону. На видео предоставлено подробное описание монтажа:

Способ №4 – Жидкие гвозди

Ну и последний способ крепления кабельного канала в квартире либо доме – на специальный клей «жидкие гвозди». Необходимость приклеить кабель-канал к стене возникает в том случае, если другой вариант укладки будет не возможен. Чаще всего жидкие гвозди используют при монтаже электротехнического короба на плитку в ванной комнате либо гладкую металлическую поверхность. Однако хорошо закрепить короб только лишь клеем вряд-ли удастся. Клеевая смесь чаще используется, как дополнительный вариант фиксации. Его можно комбинировать с саморезами либо даже быстрым монтажом.

Есть очень важный нюанс крепления кабель-канала на клей – сначала Вы должны нанести клеящую смесь на поверхность короба, после чего прислонить его к стене согласно разметке. Как только прислонили заднюю стенку к стене, убирайте ее и подождите несколько минут, чтобы клей немного загустел на обеих склеиваемых поверхностях. После того, как жидкие гвозди хотя бы чуть-чуть «схватятся», придавите кабельный канал к стене как можно сильнее, главное не сломайте его. Таким вот простым способом можно крепить кабель-канал на клей своими руками.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45 о . Для этого можете использовать стусло, как показано на фото.
3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Также читают:
