Паста для алюминиевых проводов

Кварцевазелиновая паста

Наведите на картинку для увеличения

• Описание
• Характеристики
• Доставка и оплата
• Гарантия
• Отзывы

Назначение и область применения

Кварцевазелиновая паста представляет собой густую вязкую смесь вазелина и кварцевого песка, защищающую металлическую поверхность изделий от коррозии. Паста предназначена для смазки шинопроводов, алюминиевых кабелей и проводов при их механическом соединении или оконцевании между собой. Продукт также широко используется в процессе опрессовки кабельных наконечников и соединительных гильз для смазки их внутренней поверхности.

Паста находит применение практически во всех областях промышленности, в частности, в энергетике, машиностроении, а также во многих технологических процессах и установках, например, при обеспечении катодной защиты.

Состав и материалы

Кварцевазелиновая паста состоит из молотого пылевидного кварца марок КП-2 или «Б» по ГОСТ 9077-59 (месторождение «Гора Хрустальная») и из медицинского бескислотного вазелина по ГОСТ 3582-52 в пропорциях примерно 50%х50%.

Мелкий кварцевый песок имеет неправильную кристаллическую форму, острые уголки которого царапают тонкую защитную оксидную пленку алюминиевого провода или жилы, разрушая ее, тем самым улучшая электрический контакт. Чистый вазелин без содержания кислот и щелочей является отличным смазывающим материалом и защищает поверхности механически соединенных проводов от коррозии.

Технологии применения кварцевазелиновой пасты

При монтаже ВЛ, внутренних и внешних электропроводок применяется метод опрессовки для соединения проводов. Опрессовку производят либо ручными клещами, либо с помощью механического или гидравлического пресса с использованием пуансонов и сменных матриц. Чтобы соединить жилы, используют гильзы марок ГА, ГАО, чтобы оконцевать жилы — наконечники ТА, ТАМ и др. Метод опрессовки обеспечивает надежный механический и электрический контакт, гарантирует заданную механическую прочность, к тому же прост в исполнении и обслуживании.

Технология опрессовки алюминиевых жил в соединительных гильзах:

• осуществляется качественный подбор гильз по типу и размерам, а также пуансонов и матриц в соответствии с выбранными размерами гильз;
• проверяются гильзы и наконечники на наличие заводской смазки; в случае отсутствия смазки элементы зачищаются металлической шкуркой или ершиком, затем смазываются защитной пастой ПКВ или цинковазелиновой пастой;
• счищается изоляция с концов жил по длине, соответствующей длине трубчатой части наконечника, при оконцевании и по длине, равной половине ширины гильзы;
• концы токоведущих жил зачищаются наждачной бумагой до металлического блеска, полируются, протираются бензином для дополнительной очистки и покрываются кварцевазелиновой пастой;
• на подготовленные жилы надеваются гильза или наконечник: в процессе оконцевания жилу до упора вводится в наконечник, а в процессе соединения жилы укладываются таким образом, чтобы торцы используемых жил соприкасались друг с другом в районе середины гильзы;
• гильза или трубчатая часть наконечника устанавливается в матрицу и производится опрессовка;
• соединение жил изолируется изоляционной лентой, уложенной несколькими слоями.

Большая Энциклопедия Нефти и Газа

Кварцевазелиновая паста

В случае соединения алюминиевых жил гильзу предварительно заполняют кварцевазелиновой пастой для образования в месте соединения контактных площадок и предотвращения коррозии. При опрессовке на гильзе выполняют по два вдавливания. [16]

Если наконечники или гильзы поставляют с предприятия-изготовителя со слоем кварцевазелиновой пасты на внутренней поверхности, операции по зачистке и смазке не выполняют. [18]

При опрессовании алюминиевых жил в качестве защитного средства применяют кварцевазелиновую пасту . Твердые частицы пасты способствуют разрушению пленки окиси алюминия в процессе оп-рессования, а вазелин предотвращает образование пленки вновь. Очищенную от изоляции жилу покрывают слоем пасты, зачищают металлической щеткой, снимают тряпкой грязную пасту и покрывают чистой. Трубчатую часть алюминиевых наконечников и соединительных гильз также заполняют пастой. Для удаления пленки окиси медных наконечников, гильз, а также жил проводов и кабелей достаточно только зачистить жилу до металлического блеска. [19]

Кроме указанных в таблице, используются также цинко — и кварцевазелиновые пасты , изготовляемые путем смешивания одинаковых по весу частей цинковой пыли или пылевидного кварцевого песка с вазелином. Эти пасты главным образом применяются при опрессовке соединений алюминиевых жил, проводов и кабелей. [20]

Медные жилы перед опрессовкой зачищают до металлического блеска без применения кварцевазелиновой пасты . [21]

Жила присоединяемого провода освобождается от изоляции, зачищается и смазывается кварцевазелиновой пастой . [23]

Для выполнения соединения жилы, очищенные от окг сидной пленки и смазанные кварцевазелиновой пастой ( только алюминиевые), вставляют в гильзу и спрессовывают. [24]

Внутренняя поверхность наконечников или гильз очищается от грязи и агара и смазывается кварцевазелиновой пастой ( рис. 3 — 4 а и б и ЗДа и б); чистка производится в случае поставки заводами неочищенных и несмазанных аконечников и гильз. [25]

Перед опрессовкой наконечника на алюминиевой жиле ее после промывки бензином покрывают толстым слоем кварцевазелиновой пасты и тщательно очищают наждачной бумагой. [26]

Опрессовкой — местным вдавливанием ( в алюминиевых гильзах) специальными клещами с применением кварцевазелиновой пасты выполняют ответвления и соединяют жилы проводов и кабелей. [28]

При закреплении наконечников и соединительных гильз на алюминиевых жилах кабелей способом опрессовки применяют кварцевазелиновую пасту , состоящую по весу из 50 % вазелина и 50 % кварцевого песка. Пасту приготовляют путем перемешивания обоих компонентов при комнатной температуре до равномерного распределения песка в вазелине. Хранить пасту следует в стеклянном или пластмассовом сосуде с плотной крышкой. [29]

Необходимо следить за тщательной зачисткой жилы перед опрессовкой и особенно за смазкой жилы кварцевазелиновой пастой , так как после опрессовки жилы пистоном контроль за состоянием контакта между жилой и пистоном становится по существу невозможным. [30]

Клеммник WAGO 2273-244 для меди и алюминия 4-х проводной с пастой безвинтовой, красный

Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой

Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой — оборудование, являющийся одним из самых качественных и надежных в линейке данного производителя.

Цена Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой

Для постоянных клиентов, с учетом максимальных скидок и минимальных сроков исполнения заказа, мы предлагаем умеренные отпускные цены. Наши партнеры могут купить Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой по цене 7 Руб.

Общее описание Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой содержит в себе как технические характеристики, так и информацию о стоимости, гарантии, способах доставки и дополнительных услугах.

Общее описание Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой

Клеммная колодка 4-х контактная с токопроводящей пастой Alu-Plus втычного типа для медных и алюминевых одножильных проводов сечением 0,5 — 2,5 мм2. Рабочее напряжение 450 В, ток 24 А.

— клеммы с пастой Alu-Plus для медных и алюминиевых проводников
— Удобное тестовое отверстие для всех стандартов измерительных щупов
— Смотровое окно для проверки длины снятия изоляции (защита от касания)
— Прозрачный корпус для проверки правильности положения проводника

Сделать заказ на оборудование Вы можете как с помощью нашего сайта, так и по телефону. Забронировав данный товар и приехав за ним к нам в офис самостоятельно, Вы можете сэкономить на доставке.

Дополнительную информацию, сопроводительную документацию, инструкции по эксплуатации, руководства пользователя для Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой можно найти на нашем сайте etk-elcom.ru (www.etk-elcom.ru) в разделе «Техническая документация».

Если у вас остались вопросы, в том числе по поводу цены — не стесняйтесь и обращайтесь к нам.

Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой

Вопросы о Клеммник WAGO 2273-244 для меди и алюминия 4х (0,5-2,5кв.мм) с пастой

Поля отмеченные * обязательны для заполнения.

Мы предлагаем оборудование:

Кабели и провода, расходные и монтажные материалы / Расходные материалы / Клеммники

Клеммники Wago в домашней электропроводке

Вот такой, казалось бы, простой вопрос: «Как соединять жилы кабелей в домашней электропроводке?» А между тем, при своем возникновении он обычно порождает споры среди электриков.

Простая скрутка? – Запрещено и ненадежно. Сварка проводов? – Вроде бы надежно, но ПУЭ все равно требует сертифицированных зажимов. Колпачки СИЗ? – Многие им не доверяют, считая, что они ничем не лучше скрутки с изолентой. Изолированные винтовые зажимы ЗВИ? – Великоваты и не очень удобны.

Думается, что если бы все электрики были хорошо знакомы с клеммниками WAGO, этих споров было бы меньше. Какие же преимущества у этих клемм, и чем они хороши?

Главная особенность клеммников WAGO в том, что они безвинтовые. Для тех, кто еще не знает, сообщим, что конструкция безвинтового клеммного соединения была разработана в германской фирме WAGO в уже далеком 1951 году.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков: зачищенный провод легко вставляется на свое место и надежно поджимается пружиной. Казалось бы, ну какая ерунда – всего лишь клеммник без винта! Но на самом деле безвинтовые клеммники WAGO наглядно демонстрируют нам, что по-настоящему гениальные вещи всегда просты.

Прежде всего, используя безвинтовой клеммник, можно не опасаться, что повредишь провод, или, что соединение будет слишком слабым и не обеспечит контакта, — встроенная пружина воздействует именно с тем усилием, которое необходимо. Таким образом, соединение никогда не будет греться, а провод никогда не обломится. Ну, а кроме того, клеммы фирмы WAGO просто экономят время и силы при монтаже – ведь вставить провода в зажимы без участия отвертки можно очень быстро и легко.

Вообще-то WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2-3 проводника сечением 0,5-2,5 кв. мм.

При этом есть приятная новость для электриков, которые по каким-то причинам вынуждены выполнять монтаж домашней проводки алюминиевыми проводами. Алюминий образует окисную пленку, снижающую проводимость контактного соединения. Причем пленка образуется настолько быстро, что, сколько ни зачищай проводник, любое соединение будет нуждаться в систематической ревизии и протяжке контактов.

А конструкторы WAGO изящно решили эту проблему, разработав модификации безвинтовых клеммников, заполненных специальной проводящей пастой. Эта паста снимает окисную пленку с алюминиевых проводов, устраняя все вопросы, связанные с использованием алюминия в проводке.

Ну, а если вам в домашней проводке надо соединить несколько проводов с различными сечениями, то вам пригодятся универсальные клеммники WAGO, с помощью которых можно соединить до 5 медных проводов сечением от 0,08 до 4,0 кв. мм.

Итак, подводя итог, отметим, что клеммники WAGO в домашней проводке – это компактность и надежность соединения проводов, независимо от места монтажа. Кроме того, это возможность измерения параметров сети без разъема соединения, что в полной мере соответствует рекламному слогану «поставил и забыл». Ну и, конечно, – это пожарная и электробезопасность.

Wago 2273-xxx. Клеммы с пастой для быстрого монтажа электропроводки.

• Обзор
• Характеристики
• Отзывы (0)

Согласно техническим требованиям ПУЭ, соединения электрических проводов выполняются только с помощью специальных колодок или клеммных соединений. Главное условие – это надежность и прочность соединений, от чего напрямую зависит противопожарная безопасность и безаварийная эксплуатация проводки. Профессиональные электромонтажники используют немецкие клеммники Wago, особенностью которых является удобная конструкция и соединения за счет постоянного действия встроенной пружины.

Зажимы Wago могут использоваться при прокладке электропроводки как в быту, так и на производстве. Удачное конструктивное решение делает их безопасными при эксплуатации даже в условиях высокого напряжения и сильного электрического тока. Корпус клеммных колодок изготавливается из особого модифицированного полимера, неподверженного воздействию влаги и устойчивого к перепадам температур. При этом клеммы Wago подходят для проводов всевозможных модификаций.

С помощью соединительных клемм Wago можно состыковывать медные и алюминиевые кабели разных сечений и типа (одножильные, многожильные), обеспечивая при этом высокую надежность монтажа. Их используют при прокладке наружной и скрытой проводки, внутри распределительных коробов, в местах, где из-за технологических сложности невозможно выполнить пайку.

Преимущества:

• четкая фиксация с помощью пружины, исключающей случайное отсоединение;
• легкость монтажа, причем даже в труднодоступных местах и в условиях недостатка освещения;
• компактные размеры, позволяющие легко спрятать клемму в распределительной коробке;
• высокая ударопрочность, устойчивость к вибрационным воздействиям;
• отсутствие необходимости в специальном обслуживании;
• легкое разъединение в случае необходимости.

Технические характеристики

Все клеммы Wago вне зависимости от модификации и размера изготавливаются из электролитического медного сплава с особым лужением, в конструкции которых имеется хромоникелевая пружина. Корпус диэлектрический, состоящий из сплава полиамида и поликарбоната, который обладает высоким сопротивлением току. Производитель выпускает десятки модификаций таких изделий, определяемых сериями 222-773, где применяется ваговский зажим одного из следующих типов:

1. fit-clamp: используется врезной контакт IDC, позволяющий соединять кабели без предварительного съема изоляции;
2. cage clamp: здесь стальная пружина выполнена отдельно от луженой медной шины токопроводящего типа, что дает возможность соединять как одножильные, так и многожильные провода.

Существуют многоразовые клеммы.

Виды клеммников

1. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
2. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
3. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей). Используются для одноразового соединения, содержат пасту.
4. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм^2 и выше.
5. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм^2 и представляют собой удобные самозажимные клеммы Wago.
6. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
7. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Wago с пастой, которая способна надежно защитить наконечники от окисления.

Шприц 20мл с контактной пастой Alu-plus WAGO 249-130

• Самовывоз из магазина г. Львов, ул. Зеленая, 251
• Самовывоз из отделения Новой Почты
• Адресная доставка Новой Почты
• Быстрая доставка по Львову (до 3-х часов)

• Наличными при получении
• Приват 24
• Безналичный перевод с НДС
• Безналичный перевод без НДС

Шприц с контактной пастой, 20 мл Alu-Plus используется вместе с клеммами WAGO и имеет преимущества:

• Автоматически устраняет оксидную пленку во время зажима;
• Предотвращает новое окисление в точке зажима;
• Предотвращает электролитическую коррозию между алюминиевым и медным проводником (в одном соединении);
• Обеспечивает постоянную защиту от коррозии.

• Применение пасты с соединителями WAGO PUSH WIRE®^: Поместите насадку шприца “Alu-Plus” в центр отверстия для проводника соединителя WAGO PUSH. Необходимо нажимать на плунжер, пока паста “Alu-Plus” не появится в других отверстиях.
• Применение с клеммами для светильников WAGO: Поместите насадку шприца “Alu-Plus” сначала в круглое, затем в квадратное отверстие клеммы для светильников WAGO.
• Контактная паста “Alu-Plus” используется для подключения алюминиевых проводников. Перед монтажом алюминиевые проводники должны быть сначала очищены, а потом немедленно вставлены в зажим, заполненный контактной пастой «Alu-Plus». Можно нанести “Alu-Plus” прямо на поверхность алюминиевого проводника перед зажимом. Учитывайте то, что значения номинальных токов должны быть подстроены на сниженную проводимость алюминиевых проводников:
• 2,5 мм²/AWG 14 = 16 A;
• 4 мм²/AWG 12 = 22 A.

В интернет-магазине «Электровоз» Вы можете купить шприц с пастой Alu-plus (Алю-плюс) по низким ценам. Сотрудники магазина помогут Вам с выбором, организуют быструю доставку с города Львова по всей территории Украины.

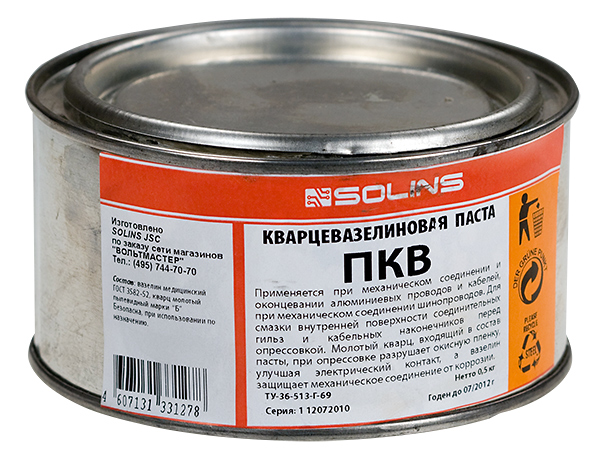

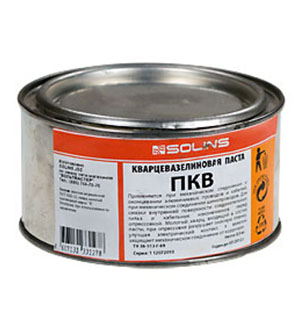

ПКВ КВАРЦЕВАЗЕЛИНОВАЯ ПАСТА БАНКА 450-500ГР.

Информация для заказа

Номенклатурный номер 643635365
Производитель: Россия

Интернет-магазин Платан предлагает пасту кварцевазелиновую ПКВ .
Паста кварцевазелиновая ПКВ служит для удаления тончайшего слоя окиси с поверхности алюминиевых проводов, одновременно защищая их от повторно окисления. Несмотря на то, что кварцевазелиновая паста ПКВ не является электропроводной, она не оказывает негативного влияния на переходное сопротивление, так как силой пружины паста полностью выдавливается из контактной области.
Паста находит применение практически во всех областях промышленности, в частности, в энергетике, машиностроении, а также во многих технологических процессах и установках, например, при обеспечении катодной защиты.
Паста ПКВ также широко используется в процессе опрессовки кабельных наконечников и соединительных гильз для смазки их внутренней поверхности.
Молотый кварц, входящий в состав пасты ПКВ, при опрессовке разрушает окисную пленку, улучшая электрический контакт. А вазелин защищает механическое соединение от коррозии.
Изготавливается кварцевазелиновая паста ПКВ только из бескислотного медицинского вазелина по ГОСТ 3582-52 и кварца молотого пылевидного марки КП-2, или марки «Б» по ГОСТ 9077-59.

Показать весь тект

Цены указаны с учетом НДС со склада в Москве
