Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка

Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
При переносе розеток, выключателей и светильников без замены питающих кабелей.
Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
Обрывы в шнурах электропитания бытовых приборов.

Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

Как правильно соединить провода между собой в стене
Инструкция по соединению проводников в стене
Особенности методов соединения проводников

Как правильно соединить провода между собой в стене

Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

Инструкция по соединению проводников в стене

Соединение проводников в стене выполняется так:

Определяем направление прокладки поврежденного участка.
Отключаем питание ремонтируемого участка.
По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
Если повреждены все жилы – разделываем кабель в обе стороны.
Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
После полного высыхания раствора наклеиваем назад обои.

Особенности методов соединения проводников

Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

Результат соединения проводов сваркой

При надежности сварка имеет и ряд недостатков:

потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

У пайки есть недостаток – соединение трудно разобрать.

Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

Опрессовка скруток гильзами

Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

Клеммы ЗВИ и их применение

Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

Достоинство метода только одно: дешево.

Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

Клемма WAGO

Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

Колпачки СИЗ

Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

Как соединить сварочный кабель между собой

Все работы выполняются лично

> Главная
> Контакты
> Отзывы
> Стоимость
> Работы (фото)
> Услуги, консультация
- > Замена (монтаж, электромонтаж) проводки (электропроводки) в квартире, доме, коттедже
- > Замена проводки (электропроводки) в жилых помещениях
- > Замена проводки (электропроводки) в комнате (зале, гостиной)
- > Замена проводки (электропроводки) в комнате (спальне)
- > Замена проводки (электропроводки) в ванной комнате и туалете
- > Замена или реконструкция проводки (электропроводки) на кухне
- > Замена проводки (электропроводки) в коридоре (прихожей)
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в деревянном доме
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) на даче
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подъезде
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в гараже
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подвалах и чердаках
- > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в производственных, торговых и офисных помещениях
- > Замена алюминиевой проводки (электропроводки) на медную
- > Работы по реконструкции электропроводки. Перенос, замена счётчика
- > Сборка, ремонт и реконструкция электрощитов
> Акции
> С чего начать, как делать?
- > Безопасная электропроводка. Проектирование и реконструкция
- > Советы начинающим строить или делать ремонт
- > Пример реконструкции электропроводки кухни
- > Пример реконструкции электропроводки кухни. Вариант 2
- > Реконструкция электропроводки кухни. Ответы на вопросы и комментарии
- > Кухня. Вопросы, на которые надо ответить
- > Как защитить электропроводку
- > Как защитить электропроводку. Немного истории
- > Что такое реле напряжения. Обзор
- > Оснастка электрика. Тестер розеток PM6860DR
- > Как правильно соединить провода. Соединение сваркой
- > Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов
- > Как заменить розетку
- > Как перенести счётчик. Бюджетный вариант
- > Как измерить потребляемую мощность и проверить счётчик
- > Возможные причины большого расхода электроэнергии
- > Как экономить электричество. Ваттметр PC02600
- > Как экономить электричество. Ваттметр PC02600. Продолжение
- > Что полезно знать о счётчике электрической энергии
- > Как измерять основные электрические величины
- > Счётчик электрической энергии. Вопросы и ответы
- > Работа над ошибками
- > Коротко об электрических щитах
- > Выбери (почему именно?) меня

permelectric.ru

Новости

спецпредложение

Скидка на работу до 10% подробно

Выбери (почему именно?) меня

Здесь вы узнаете, как найти хорошего мастера и почему лучше обратиться именно к нам. Подробно

Как правильно соединить провода. Соединение сваркой

# Как правильно соединить провода

# Оборудование для сварки графитовым электродом

Читать еще: Трубостойка для ввода кабеля

# Соединение проводов сваркой

# Требования к соединениям проводов

В электрике несколько видов контакта. Есть контакт, или его нет. И самое противное – периодическое пропадание контакта.

В месте соединения проводов надёжность контакта зависит от того, как выполнено соединение.

Главная книга, можно сказать хрестоматия, электрика — ПУЭ (Правила Устройства Электроустановок) вот что говорит об этом:

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Соединениям проводов посвящено много статей. Хотелось бы немного добавить, опираясь на свой опыт, про соединение проводов сваркой.

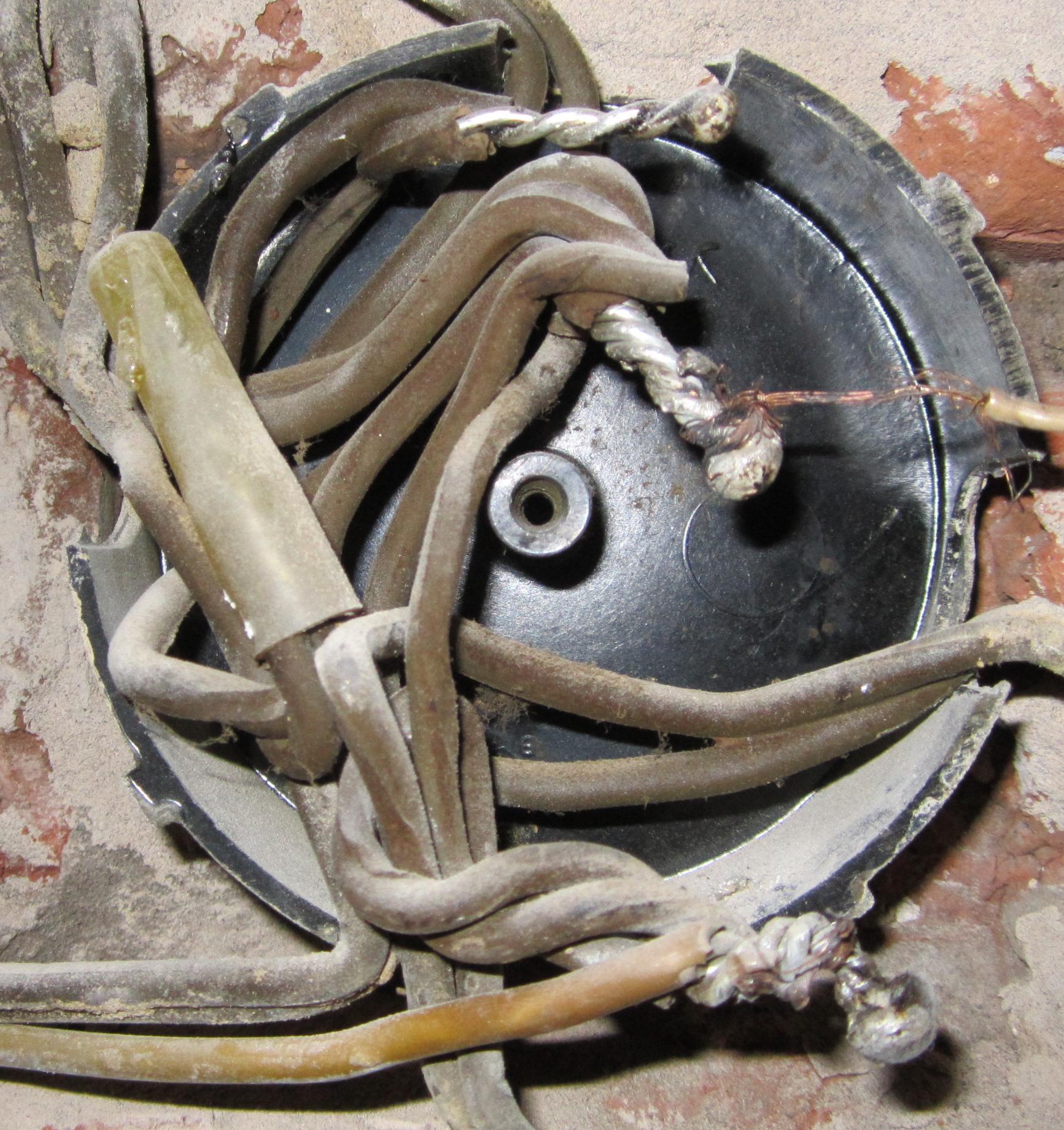

коробка собранная в 60-х годах прошлого века.

Вот фото соединительной коробки собранной в 60-х годах прошлого века. Соединения не потеряли своей надёжности. Без нынешних больших нагрузок эта проводка могла бы ещё послужить. Если бы не изменения свойств проводника и изоляции в худшую сторону. Вмешательство, мягко говоря, не профессионалов тоже не добавило надёжности. В данный момент пользоваться этой проводкой опасно.

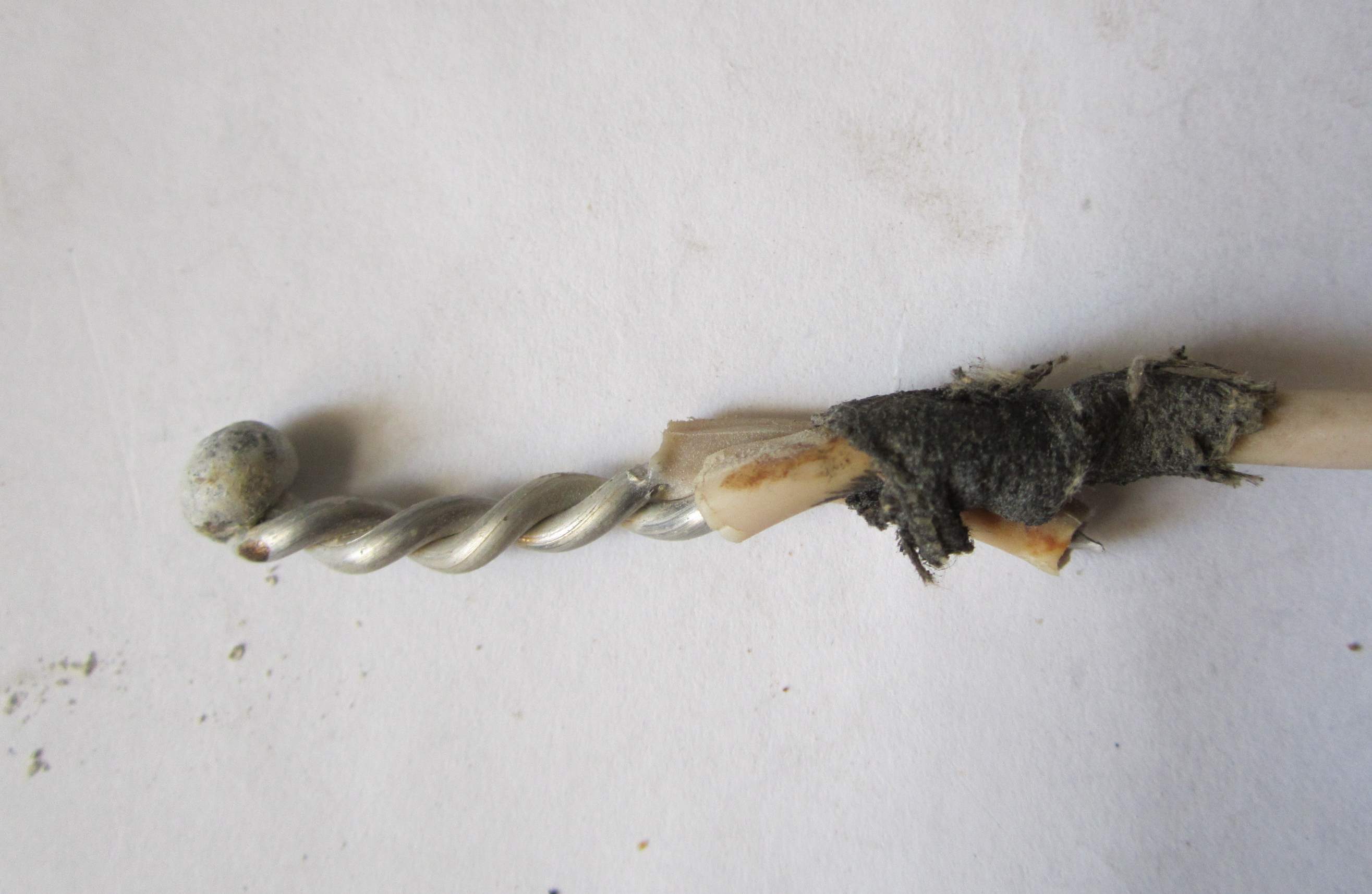

соединение проводов сваркой много лет назад

Вот ещё один пример соединения проводов сваркой выполненного в 60-х…70-х годах. ПУЭ (Правила Устройства Электроустановок) и многочисленные примеры из практики и эксплуатации весомые аргументы в пользу соединения проводов сваркой.

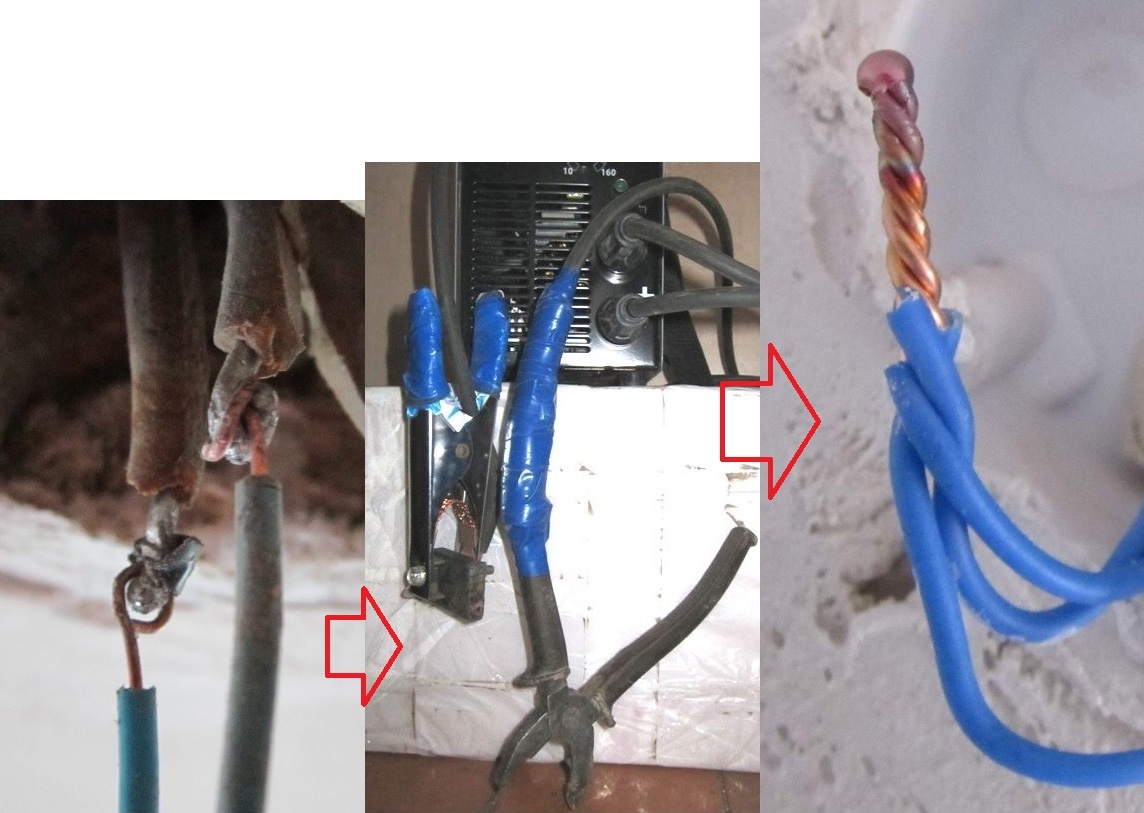

Соединение выполняется дуговой сваркой. Для этого требуется сварочный аппарат, угольные электроды любого типа. Я пользуюсь щетками от мощного двигателя постоянного тока. Для медных проводов лучше применять круглые омеднёные электроды. Правда их сложнее найти и они дороже.

В качестве сварочного аппарата можно использовать понижающий трансформатор 500…700 Вт. Напряжение вторичной обмотки 12…36 В. Сварочный ток 25 – 90 А в зависимости от сечения и количества свариваемых проводов.

Соединение проводов сваркой

Можно приобрести трансформатор сварочный электрика. Можно использовать сварочный аппарат. Я использую сварочный аппарат инверторный САИ 160 РЕСАНТА. Сейчас очень большой выбор.

Применение сварочного аппарата инверторного для соединения проводов сваркой.

Выполнить скрутку проводов

Контактными плоскогубцами ( — в случае с постоянным током) сжать скрутку.

Провод с угольным электродом ( + в случае с постоянным током) поднести к скрутке.

Коснуться электродом скрученных концов проводов, возникнет дуга, производим сварку в течении 1 – 2 сек.

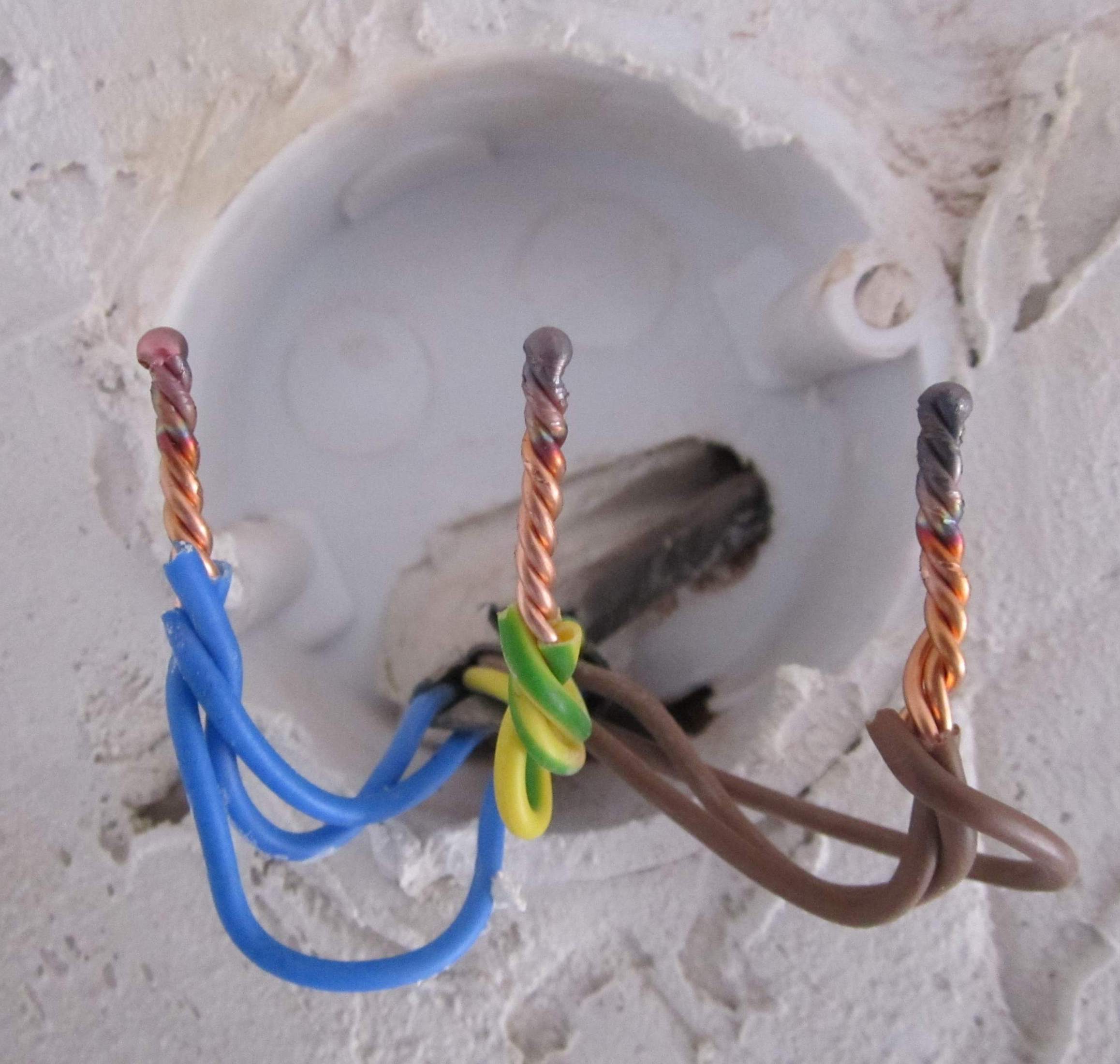

соединение проводов сваркой

В результате получается вот такое надёжное соединение. Готовые соединения изолируем ПХВ изолентой. Можно для изоляции применить термоусаживающиеся трубки. Технология на первый взгляд простая. Требуется умение и дополнительное оборудование. Увеличивается время, затраченное на работу. Но надёжность и безопасность этого стоит.

Ещё важное дополнение. Не забываем требования ГОСТ Р 50571.15-97 :

526.1 Соединения проводников между собой, а также их присоединение к оборудованию должны обеспечивать постоянную электропроводность цепи и соответствующую механическую прочность и защиту.

526.2 Выбирая способ соединения, следует соответственно учитывать:
— материал проводника и его изоляцию;
— количество и форму проволок, формирующих проводник;
— сечение проводника;
— количество проводников, которые будут соединяться вместе;
— условия среды и зоны помещений по взрыво- и пожароопасности.
Примечание — Пайку соединений силовых проводников следует избегать. Однако, если такие соединения применяются, их следует выполнять с учетом возможных их смещений и механических воздействий (см. пункты 522.6-522.8).

ГОСТ, ПУЭ и ещё многое, что нужно выполнять: Технические циркуляры для проектировщиков. Много нужных правил и норм (строительных, противопожарных, электробезопасности). Не говорю о смежных правилах (газовой службы, охранной сигнализации и тд. и т.п).

Лично я провариваю соединения в силовых распределительных коробках. Соединения в коробках освещения выполняю при помощи СИЗ (Колпачки для скрутки проводов СИЗ или зажимы соединительные изолирующие СИЗ)

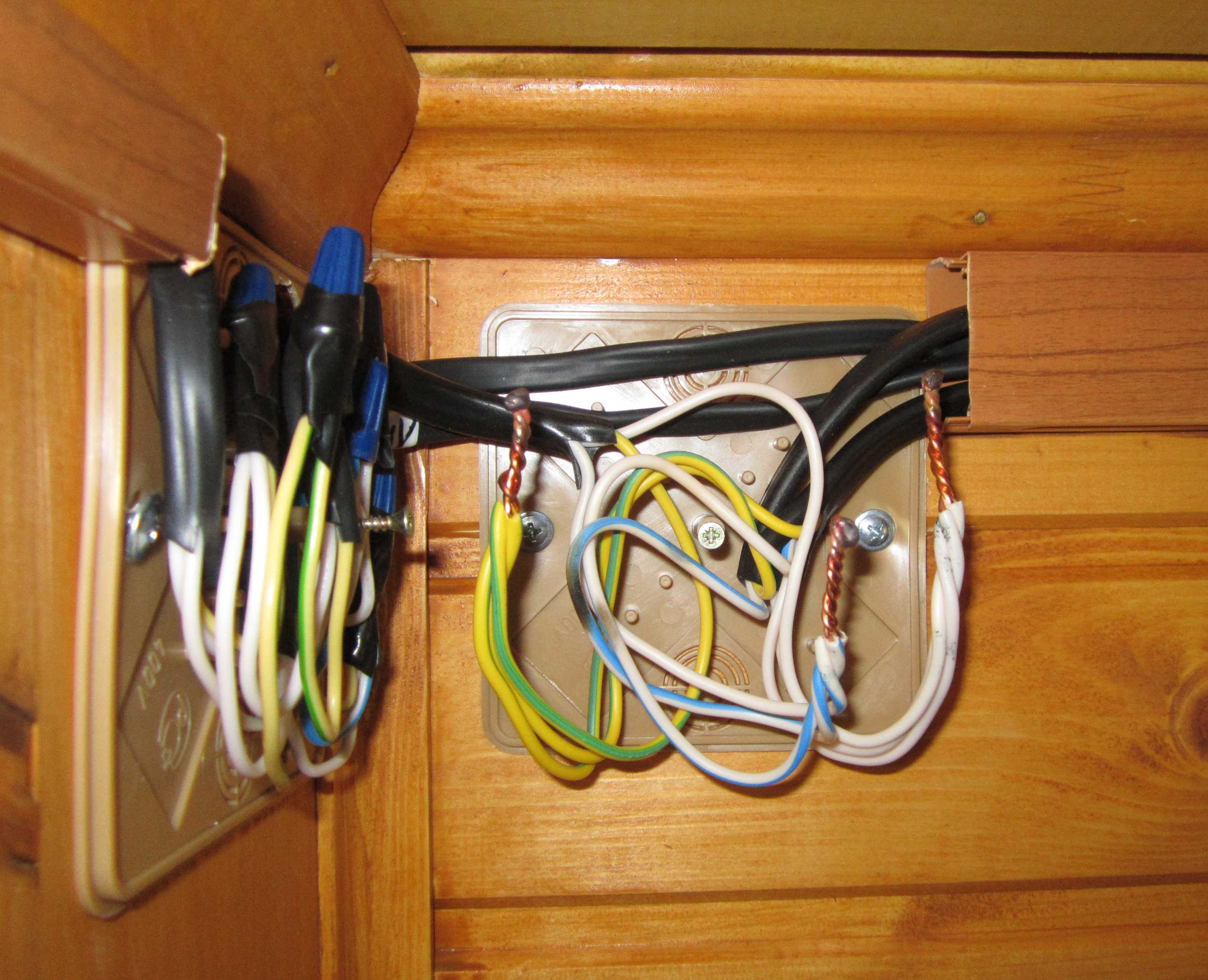

Распределительные коробки групп розеток и освещения

В заключении повторюсь. Доверяйте выполнение работ профессионалам. Профессионал не думает, как сделать просто быстро. Он делает надёжно, быстро, просто и красиво. С учётом всех требований. В электричестве нет мелочей.

Способы соединения медных электрических проводов

Обустройство крупной электросети не позволяет использовать электрический кабель единым отрезком. Как правило, специалисты — монтажники вынуждены подбирать и соединять фрагменты проводов, подходящие по размерам под конкретный участок проводки. Соединение проводов выполняется в распределительных коробках, количество которых зависит от протяженности трассы. В одной коробке могут одновременно находиться транзитный провод, соединяющий распределительные точки, провод от «автомата» в распределительном щитке и кабель под выключатель или розетку. Соединения выполняются согласно заранее разработанной схеме. А их качество и надежность во многом влияют на проводящие свойства сети и исправность работы подключенного электрооборудования.

Как лучше соединить медные провода между собой?

Отрезки проводов могут соединяться между собой различными способами. Тип соединения выбирают в зависимости от набора факторов: размеров кабеля, планируемой номинальной нагрузки, вида конечного потребителя, способа изоляции провода и т.д. В настоящее время, специалисты применяют следующие способы кабельных соединений:

Скрутка с последующей пайкой или сваркой.
Монтаж с применением клеммных колодок.
Соединение с использованием «орешков».
Применение соединительных шин.
Соединение кабеля с использованием пружинных клемм типа WAGO.
Болтовой способ монтажа.
Соединение провода гильзами.

Каждый вариант имеет свои преимущества, которые необходимо рассмотреть подробнее.

Скрутка медных электрических кабелей

Основное достоинство метода — минимальный набор инструментов, необходимый для ведения монтажных работ. Мастеру потребуются пассатижи и катушка изоляционной ленты. При условии грамотного и надежного соединения обычная скрутка может прослужить десятки лет, не оказывая влияния на параметры тока. Обязательным условием выполнения работ является зачистка оголенных участков жилы перед соединением концов кабеля.

В некоторых случаях скрутку рекомендуется дополнительно усилить пайкой. Для этого потребуется флюс и припой из сплава олова и свинца. Можно пропустить через точку соединения кабелей кратковременный разряд сварочного тока. Оплавившаяся медь образует прочную каплю, которая надежно соединит отрезки кабеля на продолжительное время. Данный метод разрешен только при работе с кабелем, основой которого являются медные жилы.

Важное ограничение: метод скрутки запрещено использовать в помещениях с отделкой из древесины и в условиях повышенной влажности: частных деревянных домах, банях и т.д. В указанных помещениях скрутку дополнительно усиливают сваркой или пайкой, согласно требованиям ПУЭ.

Наиболее эффективной скрутка считается в отношении медных проводов. Алюминиевые токопроводящие жилы могут не выдержать нагрузки и сломаться, особенно — при интенсивной эксплуатации. Кроме того, при постоянном нагревании материал плавится и теряет форму, поэтому для него рекомендуется периодическое подкручивание контактов. В противном случае место соединения кабеля может подгореть и стать причиной пожара.

Попытка сэкономить и использовать в одной скрутке провода с разными материалами токопроводящих жил может иметь негативные последствия. Практика показывает, что соединение разнородных металлов нередко становится причиной электрохимической коррозии, разрушающей провод. Поэтому кабель приходится часто ремонтировать и менять поврежденные участки, что сводит на нет планируемую экономию.

Если скрутка выполняется в отношении однородных металлических сплавов, рекомендуется использовать специальный изолирующий зажим. Изготовленный в виде колпачка, он выполняет сразу две функции — изолирует оголенные участки токопроводящей жилы и надежно фиксирует участок скрутки. Метод более эффективен, чем применение изоляционной ленты. Единственное условие — соответствие размеров колпачка и диаметра соединяемых проводов, чтобы зажим плотно прилегал к поверхности кабеля.

Клеммные колодки

Популярный способ соединения кабелей, основанный на применении специальной клеммной колодки. Внутри ее пластикового корпуса имеются металлические гильзы с резьбой. Провод, вставленный в гильзу, надежно зажимается винтами. Латунный сплав, из которого изготавливаются гильзы, отличается прочностью и имеет продолжительный срок службы.

Ответвительные кабельные зажимы

Орешки, или кабельные зажимы применяют для соединения кабелей с токопроводящими жилами из разных сплавов. Кроме того, данный способ считается эффективным при обустройстве ответвления от основной магистрали без необходимости разрыва главного кабеля. Конструкция «орешка» представляет собой корпус с двумя прижимными плашками, разделенными центральной пластиной. Метод крепления кабелей — болтовой. Взаимный контакт жил соединяемых проводов осуществляется через металлическую пластину. Область применения кабельных зажимов — монтаж провода на входе в здание или переход с внешнего алюминиевого провода на медный кабель внутренней разводки.

Соединительные шины

Обустройство соединений в щитках или одновременно нескольких рабочих жил нейтрали выполняется с применением специальных шин. Нулевая шина при этом устанавливается внутри щитка или на DIN рейку на специальную изолирующую подставку, а «земляная» шина фиксируется на корпусе. Отверстия для подключения жил оснащены прижимными винтами. Данный способ соединения кабеля предусматривает периодическое подтягивание винтовых креплений по причине их ослабевания по мере эксплуатации. Данное требование особенно актуально для алюминия, который начинает плавиться в условиях постоянного нагревания. Подтягивание жил обеспечит надежный контакт подключенных проводов и позволит избежать короткого замыкания.

Пружинные клеммы WAGO

Недостатки винтового соединения кабелей заставили придумать более эффективные методы креплений, не требующие частой ревизии. Одним из вариантов стали пружинные клеммы особой конструкции, изготовленные на немецком предприятии WAGO. В них соединение кабелей осуществляется с помощью плоскопружинных зажимов, использовать которые можно без применения дополнительного инструмента. При этом возможно соединение любых медных и алюминиевых кабелей в различных пропорциях без риска ухудшения проводящих свойств проводов.

Конструкция используемых в клеммах пружин имеет важное преимущество — их прижимное усилие постоянно, не уменьшаясь по мере эксплуатации кабеля. При этом пружины подвижны, подстраиваясь под диаметр токопроводящей жилы. Усилие прижима прикладывается только к поверхности металла, тогда как структура жилы не деформируется и не разрушается под постоянным давлением. Таким образом, надежный и безопасный контакт жил сохраняется на всем протяжении срока эксплуатации кабелей.

Читать еще: Одножильные и многожильные провода

Популярность соединения проводов с применением пружинных клемм во многом обусловили преимущества указанных соединительных элементов. Здесь стоит обязательно отметить:

Существенное сокращение времени монтажных работ.
Наличие отдельного изолированного клеммного места под каждый проводник.
Защиту кабеля от повреждений и негативного внешнего воздействия.
Аккуратный вид и компактные размеры мест соединений кабеля.
Безопасность. Случайное прикосновение к неизолированным контактам исключено.

Ассортимент клемм позволяет подобрать оптимальный вариант в зависимости от типа кабеля. Так. Для одножильных проводов применяют изделия с втычными контактами. Жила с небольшим усилием вставляется в отверстие, где надежно фиксируется пружиной. Достать ее можно аналогичным способом, аккуратно выкручивая из гнезда без помощи инструмента. Универсальные клеммы с защелками позволяют соединять провода с различными типами жил и площадью их сечения. Установка клеммы занимает несколько секунд, а само приспособление гарантирует надежное соединение кабелей. Вариант рекомендован для сборки временных схем.

Надежность соединения кабелей в пружинных схемах обеспечивается благодаря газонепроницаемости и прочности конструкции. Допускается использовать клеммы при температуре воздуха до 85°C, а отдельные модели — до 105°C в сетях под напряжением до 450В.

Если пружинные клеммы планируется использовать для соединения алюминивых кабелей, специалисты рекомендуют применять специальную контактную пасту. Она необходима для торможения процесса окисления жилы и эффективно снимает поверхностную окисную пленку с поверхности металла. В ассортименте клемм WAGO имеются модели, где заполнение клемм пастой выполнено еще на этапе производства.

Для подключения светильников рекомендуется использовать специальные типы пружинных клемм. С монтажной стороны здесь можно провести один или два одножильных провода из любого металла сечением до 2,5кв.мм, а со стороны светильника — один медный провод с сечением аналогичной площади. Для указанного типа клемм существуют ограничения по номинальной силе тока: для медных кабелей — 24 Ампер, для алюминиевых — 16 Ампер.

Болтовое соединение кабелей

Помимо «орешков» и пружинных клемм, соединение кабелей из меди и алюминия можно выполнять методом болтового соединения. Для этого используют обычный стальной болт, на который навиваются изолированные участки жил кабелей. Для разделения жил применяют стальную шайбу, проложенную между навивами. Увеличить долговечность соединения можно с помощью шайбы Гровера, добавляющей контакту гибкости.

Гильзовое соединение

Способ считается очень надежным, несмотря на его очевидную простоту. Гильза подбирается под сечение проводов, токопроводящие жилы размещаются внутри и обжимаются вместе с гильзой. Изолировать гильзу можно с помощью термоусадочной трубки или изоленты.

Желаете уточнить, как правильно соединять медные провода в распределительной коробке? Звоните нашим специалистам по указанному телефону.

Как соединить сварочные кабели между собой – 3 простых способа

Недостаточная длина провода, идущего в комплектации со сварочным аппаратом, во время работы произошел обрыв или повреждение шнура – причины, по которым может понадобиться соединение сварочных кабелей между собой. Качество выполняемых работ и безопасность человека будут зависеть от надежности контактных соединений проводников.

Особенности сварочных кабелей и их соединения

Сварочный кабель используется в виде соединяющего звена между специальными электрическими держателями и источником тока. Он изготавливается из медной или алюминиевой проволоки, имеет большое сечение и изоляцию, обеспечивающую защиту от влаги и механических повреждений. Изделия данного типа характеризуются:

высокой гибкостью,
минимальным сопротивлением.

Перед тем как соединить сварочные кабеля между собой, необходимо очистить их от оксидной пленки.

Важно! Между собой можно соединять только провода, выполненные из однородных металлов – медь с медью, алюминий с алюминием.

В каких случаях нужно соединение

Инверторы для сварки комплектуются короткими проводами, что создает трудности при выполнении работ на высоте и в труднодоступных местах. Соединение сварочных кабелей методами пайки, сварки или установки специальных разъемов расширяет возможности техники и исключает необходимость ее удерживания на плече. При осуществлении поставленной задачи нужно учитывать, что максимальная протяженность не должна превышать 30-40 м.

Распространенные способы соединения

Перед тем как соединить сварочный кабель методом обжима, необходимо приобрести алюминиевые или медные гильзы. Подобрать изделия можно в каталоге. Здесь представлен широкий ассортимент соединителей, комплектующих и других электронных компонентов – кабелей, сборок, печатных плат, отличающихся высоким качеством и демократичной стоимостью.

Пайка – второй востребованный способ соединения медных кабелей. Он предполагает покрытие предварительно разогретых концов жил посредством расплавленного припоя. После затвердевания последнего достигается высокая прочность и хорошая электропроводность изделия. Подходит эта технология для проводников небольшого сечения.

Основные преимущества пайки – простота и экономичность. К подготовительным мероприятиям можно отнести:

избавление от изоляции,
скрутку,
очистку,
обработку флюсом.

После пайки необходимо смыть остатки, нанести лак, изоляцию в виде ленты или термоусадочной пленки.

Важно! Промежуточным этапом пайки является скрутка проводов. В качестве самостоятельного метода она запрещена нормативными документами ПУЭ.

Так как соединить 2 сварочных кабеля большого диаметра позволяет в монолитную конструкцию сварка, этот метод используется часто. Для соединения проводов применяется специальный аппарат ВКЗ-1, похожий на пистолет. Преимущества метода – высокая прочность контакта, стойкость к механическим воздействиям, недостатки – необходимость в зачистке провода на 10 см, сложность выбора силы тока, невозможность разъединения элементов.

Соединение сварочного кабеля разъемами

Выбор кабельного соединителя зависит от сечения проводника. Последнее можно определить посредством микрометра или штангельциркуля. Разъем может иметь площадь в 10, 25, 35…120 мм2. Существует две конструкции приспособлений – штыревая («папа») и гнездовая («мама»). Для их подключения к оборудованию нужны специальные гнезда, выполняющие роль ответной составляющей вилки.

При покупке наконечников нужно обращать внимание на типоразмер (должен соответствовать площади сечения провода) и материалы изготовления. Предпочтение стоит отдавать изделиям с хромовым напылением, препятствующим окислению.

Соединение способом обжима является предельно простым. Оно заключается в очистке изделий от изоляции, объединении жил в пучки, надевании разъемов и их зажимании.

Установка наконечника: принципы процесса

Чтобы увеличить мобильность сварочного аппарата, можно удлинить провод, используя разные технологии соединения. Специалисты нашей компании «ВКС» рекомендуют применять разъемы, подобранные по сечению и составу жильного пучка, соблюдая последовательность и правила используемого способа. Для покупки электротехнических комплектующих нужно перейти в каталог. При возникновении трудностей с выбором наш менеджер предоставит профессиональную консультацию.

Как быстро и просто соединить сварочный кабель

Все сварщики сталкиваются с необходимостью соединить сварочный кабель. Очень часто проделывать это приходится, и в том случае, если сварочные провода необходимо удлинить.

При этом не у всех есть возможность использовать паяльник и опрессовку, поскольку нужно быстро и качественно соединить провода. Как это можно сделать без особых проблем, читайте ниже.

Инструменты и материалы

К прочности и надёжности соединения сварочных кабелей предъявляются особые требования. Плохой контакт не только затруднит выполнения сварочных работ, но и грозит неприятными последствиями, вплоть до удара током. Чтобы этого не случилось, необходимо уметь правильно соединять сварочные кабели.

Чтобы надёжно и быстро соединить два кабеля по рассматриваемой схеме, нужно иметь следующие материалы и инструменты:

Острый нож;
Пассатижи;
Термоусадочную трубку (можно использовать и изоленту, однако термоусадочная трубка, всё-таки лучше);
Кусок тонкой медной проволоки (1-2 метра).

Перед тем, как нарастить сварочный кабель, необходимо будет снять старый наконечник и избавиться от всего лишнего.

Как соединить сварочный кабель без пайки и опрессовки

Итак, возьмём и зачистим два конца сварочных кабелей, которые нужно соединить. Зачищать нужно концы длиной 3-5 см, можно и больше. В итоге, концы зачищенных кабелей должны быть не только очищены от изоляции, но иметь ровные торцы. Если что, для выравнивания торцов используем кабелерез или обычные ножницы по металлу.

После этого, распушиваем концы кабелей и соединяем их вместе, только без скрутки. Просто направляем один конец на другой и обеспечиваем тем самым их сращивание. Очень важно, чтобы зачищенные концы кабелей имели бы одинаковую длину, а иначе работа будет выполнена неудовлетворительно.

Затем необходимо немного обжать соединения пальцами, но, повторюсь ещё раз, без всяких скруток. Все, теперь можно брать тонкую медную проволоку и наматывать её на сращенное соединение. Для этого подойдёт любая проволока от вторичной обмотки трансформатора. Проволока должна быть только медной, использовать алюминиевую, нельзя, поскольку она окисляется с медью ( mmasvarka.ru ).

Для того чтобы надёжно соединить два конца сварочных кабелей, необходимо на всю длину соединения намотать медную проволоку. Наматывать проволоку нужно аккуратно, и обязательно виток к витку, а не как-нибудь. После намотки, концы проволоки нужно соединить вместе, после чего можно заниматься изолированием кабеля.

Как было сказано ранее, для изоляции лучше всего использовать термоусадочную трубку подходящего диаметра под кабель.

Читать еще: Cоединение алюминиевых и медных проводов между собой

Как соединить алюминиевые провода между собой

Создать надёжный электрический контакт при монтаже кабеля не так просто, как кажется. В особенности это касается алюминиевых проводов: благодаря физическим свойствам металла, могут возникнуть проблемы при их соединении.

Особенности алюминиевых проводов

Согласно нормам ПУЭ в жилых помещениях запрещено использовать при монтаже алюминиевые проводники.

Провод из алюминия – дешёвое решение, имеющее цену на порядок ниже, по сравнению с медным. Не подвержен коррозии, так как мгновенно покрывается толстой оксидной плёнкой. Имеет низкий удельный вес.

Главный минус – невысокая электропроводность алюминия. Она составляет 37,9 мкСм×м, что почти в два раза хуже меди, которая имеет 59,5 мкСм×м. Низкая гибкость проводника делает невозможным монтаж в местах, где он подвергается многократному механическому воздействию.

Различают четыре типа соединения проводов: опрессовка, сжим, сварка, пайка. Опрессовочные гильзы и клеммные колодки обеспечат лёгкий и быстрый монтаж кабеля в местах, где не нужна высокая механическая стойкость. Пайка и сварка дадут максимально прочное и надёжное соединение, но требуют навыка и применения специальных инструментов.

Метод прессовки

Прессовка производится с помощи специальной гильзы, в которую заводятся жилы, после чего их обжимают специальным инструментом – кримпером. Гильзы различаются по диаметру, длине и материалу исполнения. При монтаже кабеля необходимо применять только гильзы из алюминия или латуни. Используя латунные элементы, можно соединить как алюминиевые с алюминиевыми, так и медные с алюминиевыми провода.

При соединении алюминиевых жил нельзя использовать медьсодержащие гильзы. Эти два металла образуют гальваническую пару, что приводит к ускоренному разрушению алюминия.

Чтобы соединить жилы с разными сечениями, используются специальные гильзы с различным диаметром входных отверстий.

Правильный выбор диаметра гильзы убережёт от перегрева участка цепи. Больший диаметр даст малое пятно контакта и увеличение сопротивления. Если же сечение гильзы меньше, необходимо уменьшать сечение жил, что также негативно скажется на токопроводящих свойствах.

Метод сжима

При разводке кабеля в распределительной коробке крайне нежелателен случайный контакт соседних жил. Для этой цели применяются клеммные колодки.

Клемма представляет собой изолированную втулку, в которую вставляются жилы. Внутри для фиксации используется либо винт, либо пружина.

Если подразумевается монтаж многожильного провода, перед установкой в клемму необходимо обжать его специальной гильзой, что даст улучшение контакта и уменьшит вероятность пережатия.

Используя клеммы с винтовым соединением, нужно чётко контролировать силу прижима во избежание перерезания жилы винтом и его последующего разрушения. Этого недостатка лишены клеммные колодки Wago. В них механизмом фиксации жилы является латунная пластина и пружина. Использование латуни в составе делает возможным безопасное соединение кабелей из разных металлов.

Метод сварки

Сварка обеспечивает наилучший электрический контакт. Из-за однородности полученного соединения отсутствует проблема повышенного сопротивления участка цепи.

Используют сварочный аппарат с выходной мощностью до 1 Квт и регулируемым напряжением в границах 14-20 В. Сварка считается успешной, если на конце скрутки образовалась капля, диаметром примерно равная скрутке.

При сварке по торцу скрутки проводят угольным проводником. Время воздействия не должно превышать 2 секунды.

Существует вариант газовой сварки проводов. В атмосфере инертного газа перестаёт образовываться оксидная плёнка, что заметно облегчает процесс, но требуются специфические знания и оборудование.

Метод пайки

Перед облуживанием поверхности удаляют оксидную плёнку. Сделать это можно как механическим воздействием, например наждачной бумагой или щёткой с металлической щетиной, так и с помощью специального химиката – флюса. Он представляет собой белый порошок, который растворяется в воде, после чего наносится на концы залуживаемых жил.

Окисление алюминия на воздухе происходит за считанные секунды, так что одним механическим воздействием удалить окислы не удастся. Рекомендуется комбинировать использование флюса и зачистки поверхности.

Если производится спайка двух жил, достаточным будет использование паяльника мощностью 60 Вт. Для проводов с большим сечением и при пайке многожильных скруток понадобится паяльник мощностью от 150 Вт.

Олова в припое должно быть не менее 50%. Можно взять припой с 60-90% содержанием.

Пайка алюминия по шагам:

Обезжирить поверхность. Подойдёт бензин, спирт. Это истончит оксидную плёнку.
Зафиксировать жилы провода в необходимом положении.
Нанести флюс. Убедиться, что он попал в стык кабелей.
Прогреть место скрутки паяльником или газовой горелкой. В последнем случае стоит быть аккуратным, так как металл быстро нагревается и может расплавиться.
Облудить место соединения. Аккуратно растереть паяльником припой до появления однородной блестящей плёнки.

Правильно обработанная поверхность приобретает характерный металлический блеск. Нельзя допускать появления наплывов и незалуженных участков.

Оловянный припой подвержен коррозии, поэтому готовое соединение обрабатывается лаком.

При наращивании проводов, если предполагается эксплуатация в сложных условиях, лучше всего себя проявит паяное или сварное соединение. В быту для кабелей, не подверженных механическим нагрузкам, вполне подойдёт обжимка с помощью гильзы.

Как правильно соединять кабеля

Контакты в электрических цепях являются местами, к которым следует уделять повышенное внимание. Причин тому несколько.

Во-первых – место соединения обладает повышенным сопротивлением. При плохом контакте возможен перегрев, разрыв цепи и даже возгорание проводки.
Во-вторых – в этих местах кабель лишен заводской изоляции, поэтому риск пробоя, возникновения дуги или поражения током работника, выполняющего обслуживание проводки, а также ее пользователя – максимальный именно в местах стыковки.
В-третьих – соединение должно обеспечивать не только электрическую проводимость, но и механическую прочность проводки.

Существует несколько распространенных способов соединения кабелей, рассмотрим каждый из них отдельно.

Скрутка.

Самый простой способ соединения проводников. Не требует применения специальных инструментов, производится с помощью одних пассатижей. На соединяемых проводах удаляется изоляция (рекомендуется не менее 5 см оголенной жилы), жилы скручиваются и покрываются изоляционным средством (ПВХ изолентой или термоусадочной трубкой).

Однако, согласно нормативной документации (ПУЭ 7 редакции), скрутка проводников, без применения дополнительных фиксирующих соединений – запрещена. Причиной тому – изначально плохой контакт, который со временем будет только ухудшаться. Категорически воспрещается соединять скруткой кабели из разных металлов! Особенно это касается медных и алюминиевых проводников, которые под воздействием электрического тока быстро окисляются.

Опрессовка.

Надежный способ соединения, отличие которого от скрутки заключается в том, что соединенные проводники зажимаются специальной гильзой, представляющей собой металлическую трубку. Она надевается поверх скрутки (или на 2 параллельно расположенных оголенных конца проводников) и затискивается специальными пресс-клещами. Не рекомендуется использовать для этой цели пассатижи и другой инструмент!

Поверх соединения накладывается изоляция, аналогично предыдущему способу.

Для соединения кабелей методом опрессовки — необходимо применять гильзы из металла, аналогичного материалу проводников (медные кабели – медными трубками, алюминиевые – алюминиевыми).

Пайка.

Более трудоемкий, но и надежный способ соединения. Для того, чтобы соединить проводники таким способом – потребуется паяльник, припой ПОС, флюс и абразивная шкурка с мелким зерном.

Для того, чтобы приступить к пайке – необходимо очистить концы кабелей от изоляции. Затем производится обработка их наждачной бумагой. Провода соединяются методом скрутки, после чего наносится флюс. С помощью раскаленного паяльника наносится припой так, чтобы он заполнил неровности скрутки. Когда олово застынет – спиртом осуществляется очистка места соединения и наносится изоляция.

Виды скрутки для соединения пайкой вы можете увидеть на иллюстрации ниже.

Сварка

Самый надежный, но наиболее сложный способ соединения. Благодаря смешиванию частиц металла соединяемых поверхностей – достигается отличная проводимость. Именно сварное соединение рекомендовано ПУЭ.

Сваривать можно лишь кабели из одного металла. Для этого необходим сварочный аппарат (понижающий трансформатор), угольные электроды, наждачная бумага, защитный флюс и средства безопасности (перчатки, маска или очки и т.д.).

Производится зачистка концов проводников, которые затем зачищаются шкуркой до блеска. Провода соединяются скруткой. Электрод с флюсом подносится к концу скрутки, на него подается напряжение. Держать электрод следует до образования металлического шарика на конце провода (контактной точки). После того, как расплав затвердеет – можно убрать электрод. Место сварки очищается от флюса, соединение лакируется и изолируется.

Винтовые клеммы, самозажимные наконечники.

Существуют готовые приспособления для быстрого и эффективного соединения проводников. К ним относятся винтовые клеммы, самозажимные наконечники, клеммники. Отличительной особенностью всех этих изделий является простота и скорость соединения. Достаточно зачистить концы проводов от изоляции, вставить в зажим и зафиксировать. Одно из главных достоинств изделий – возможность соединить кабели из разных металлов.

Болтовое соединение

В случае необходимости соединить медный и алюминиевый провода без применения специальных средств – можно воспользоваться обычным болтом с гайкой и тремя шайбами.

На болт надевается шайба, после этого на нее накладывается петля первого провода. Поверх нее опять надевается шайба, накладывается петля второго провода. На нее также накладывается шайба, которая прижимается гайкой. Способ простой и надежный, подойдет в случае, когда надо срочно организовать подключение, а сварку или пайку произвести нет возможности. Впрочем, надежность такого соединения позволяет использовать его и на постоянной основе.

Следует помнить, что нельзя использовать алюминиевые и медные шайбы в таких случаях. Сталь является оптимальным вариантом, так как окисляется меньше.

голоса

Рейтинг статьи
