Виды гофры для кабеля

Гофра для кабеля.

Гофра для кабеля — это очень важный элемент проводки. Провода, которые используются в электрике и других областях, всегда были легко подвержены механическим повреждениям. Из-за каких-либо вмешательств в их работу могут возникнуть очень серьезные проблемы, вплоть до загорания электропроводки или получения удара током. Поэтому, при закладке электрической проводки или при работе с любыми другими проводами, очень важно позаботится не только о своей безопасности, но и о безопасности окружающих и сохранности помещения, ведь замыкания или возгорания проводов могут привести к плачевным последствиям. Отличным способом защитить провода от случайных повреждений и продлить срок их службы, является гофра для кабеля.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Гофра довольно часто используется при прокладывании электропроводов или кабелей потому, что она имеет множество достоинств и минимум недостатков. Гофра, в состав которой входит пластик, очень гибкая и универсальная, ее можно использовать даже в самых труднодоступных местах. Бесспорным плюсом гофры является то, что она имеет высокий порог пожаростойкости. Сама гофра никогда не загорается, а если возгорание возникает внутри ее, то она сжимается, что перекрывает доступ кислорода и, соответственно, останавливает дальнейшее продвижение огня. Защита проводки и кабеля с помощью гофры имеет большую популярность во всем мире благодаря своей небольшой стоимости, универсальности, безопасности и экологичности. Добропорядочны хозяева просто обязаны позаботится о том, чтобы проводка в их доме была безопасной и служила им на протяжении многих лет, поэтому покупка и установка гофры для проводов — это обязательное задание.

Виды гофр, которые используются для защиты проводов.

Существует три основных вида гофр для кабеля и проводки:

— Легкие гибкие рукава с небольшой степенью механической устойчивости. Этот вид можно использовать только в тех местах, где на кабель или провод не будет оказываться большое давление или нагрузка. Применяется как для внутренних, так и для внешних работ. Зачастую, такой вид защиты может быть использован при прокладывании проводки под гипсокартонными сооружениями или поверх натяжного потолка.

— Тяжелые варианты средней прочности. Наиболее широко применяемый вид гофры. С таким типом защиты, кабель можно прокладывать не только в штукатурке или бетоне, но и в земле.

— Сверхтяжелые металлические гофры для проводки, которые способны выдерживать наиболее высокие степени нагрузки. Такой вид защиты проводки используют в помещениях с большой посещаемостью, то есть там, где риск механических повреждений высокий и проводка переносит большие нагрузки из-за частого использования — это производственные помещения, школы, детские сады, больницы и т.д.

При выборе гофры, стоит так же обратить внимание на уровень влажности и силу воздействия солнечных лучей. Эти факторы тоже оказывают свое влияние на исправность и срок службы гофры.Еще одной важной особенностью при покупке гофры является то, что крепежные клипсы тоже должны соответствовать необходимой нагрузке. Очень важно проверять товар перед покупкой. Многие недобросовестные продавцы могут продать гофру без стального троса, который помогает при протяжке кабеля.

Состав и размеры гофрированной трубы.

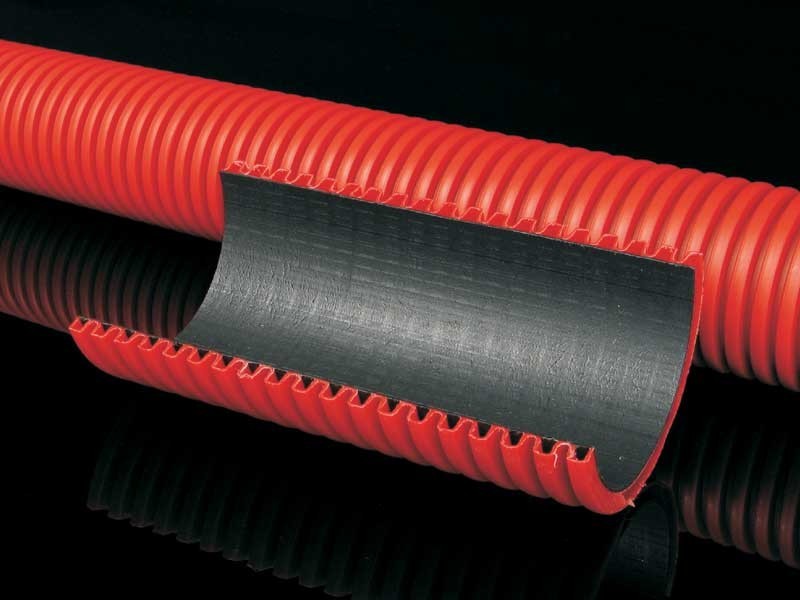

Гофрированная труба состоит из двух слоев полимерного материала — внешний и внутренний. Внешний слой — это гофрированный полиэтилен низкого давления. Внутренний слой — это полиэтилен высокого давления, который специально делается гладким. Гладкая поверхность изнутри нужна для того, чтобы гофра не перетиралась и могла прослужить дольше.

Диаметр гофры может быть разнообразным. Все зависит от того, какой кабель или провода Вы будете использовать. В основном, гофра для кабеля продается в диаметре от 16до 63 миллиметров. Что касается длины гофры, то здесь все зависит от ее диаметра. Чем больше диаметр — тем меньше длина гофры в одном мотке. Чаще всего гофра продается длиной от 25 метров.

Преимущества пластиковой гофры и особенности ее применения

Пластиковые гофрированные трубы имеют множество достоинств и плюсов:

— Легкость монтажа, что, в свою очередь, позволяет максимально быстро произвести прокладывание кабеля. Стальной зонд, что расположен внутри трубы, существенно ускоряет и облегчает протяжку кабеля.

— Гофрированная труба очень гибкая, что позволяет ее прокладывать в труднодоступных местах и не использовать во время прокладывания соединители и повороты.

— Гофрированные трубы очень дешевые, по сравнению с другими способами протяжки кабеля. Но можно сэкономить еще больше, если использовать трубы без внутреннего зонда. Но стоит отметить, что это немного усложнит работу и продлит время прокладывания.

— Такие трубы не проводят электроток, они являются хорошими изоляторами.

— Трубы термоустойчивые, то есть при возникновении пожара внутри трубы, огонь не сможет проникнуть дальше.

Для монтажа гофрированных труб используют специальные клипсы, которые разделяются на несколько видов:

обычные клипсы
клипсы с защелкой
клипсы с хомутом
клипсы с защелкой и дюбелем

При прокладывании проводки в земле существуют определенные особенности в выборе гофрированных труб. В таком случае будет целесообразно использовать специальную гофру ПНД, которая отличается от других видов труб высокой прочностью и возможностью их использования в бетоне, на воздухе, в грунте. ПНД гофра очень стойкая по отношению к воздействию влаги и ультрафиолета. Температурный режим такой трубы довольно таки широкого диапазона, от -40 до +90 градусов. Гофрированные трубы из пластика можно использовать при температуре от -5 до +60 градусов.

Затяжка кабеля в гофру.

Кабель нужно затягивать в гофрированную трубу соблюдая определенные правила и очередность действий и тогда кабель будет надежно защищен от внешних повреждений:

размер помещения должен быть в два раза длиннее, чем сам кабель и труба

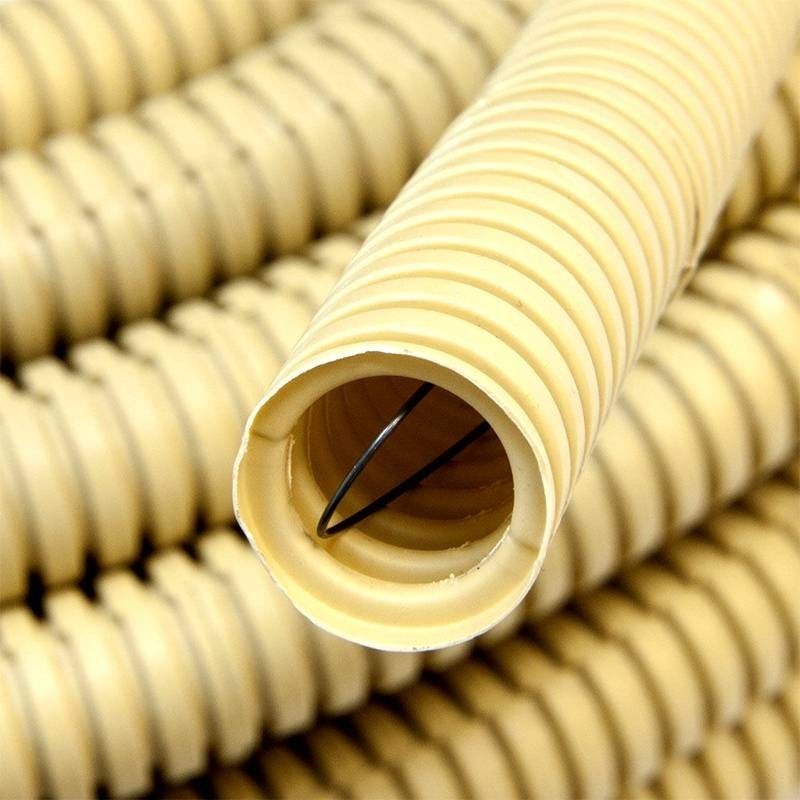

внутри гофры должна находится специальная стальная протяжка, которая значительно облегчит протягивание кабеля
отмерять и отрезать гофру такой же длины, как и кабель
на одной из стен с помощью гвоздя или самореза надежно закрепляем один конец стальной проволоки

ко второму концу стальной проволоки прикрепляем сам кабель. Здесь так же есть некие тонкости. При использовании NYM, от края кабеля нужно отступить два сантиметра и с помощью шила или отвертки сделать небольшое отверстие, и уже через него закрепить гофру. Если Вы используете ВВГ, нужно аккуратно зачистить жили до меди, это где-то 5-6 см. После этого, нужно загнуть все жили в середину, образовав при этом петлю. В петлю продеть стальную проволоку, потом скрутить ее и свободный конец загнуть в сторону кабеля.

берем в левую руку свободный конец гофрированной трубы, а в правую руку — конец с проволокой.
нужно отойти от места крепления таким образом, чтобы гофра вместе со стальной проволокой натянулись
теперь можно приступить,непосредственно, к самой натяжке гофры на кабель, при этом стоит двигаться от места крепления проволоки.

Вот, с помощью такого нехитрого приспособления, как гофрированная труба, Вы сможете навсегда защитить свою электрическую проводку от пожара и механических повреждений.

Гофрированная труба для прокладки проводов — конструкция и применение

Гофра для проводов согласно правилам монтажа электрического оборудования устанавливается при прокладывании слаботочных сетей и электропроводки. Обусловлено это мерами безопасности, поскольку гофрированная труба для кабеля является отличным диэлектриком и защищает провода от механического и термического воздействия. Таким образом, гофра для проводки – это дополнительная изоляция.

Назначение гофры в электропроводке

Гофру можно назвать одним из самых полезных и востребованных изобретений. Ее характерная особенность – переменное поперечное сечение. Труба имеет короткие участки с малым диаметром и тонкими стенками, а также участки с большим диаметром и толстыми стенками. Последние добавляют трубе жесткости, увеличивается ее сопротивляемость механическим воздействиям, а первые позволяют принимать различные формы и даже растягиваться в определенных пределах.

Благодаря прочности и гибкости изделие получило широкое применение не только при монтаже электропроводки, но и в воздуховодах вытяжки и систем вентиляции, в сплит-системах и кондиционерах для дренажа конденсата, в сантехнике для соединения с канализацией сливных сифонов, в автомобильной промышленности. Для электрических кабелей используется специальная гофра электромонтажная, изготовленная из ПВХ.

Конструкция изделия

Если электротехнический шланг разрезать вдоль, профиль будет иметь прямоугольную форму. Основная отличительная особенность изделия – наличие во внутренней полости протяжки (стальная тонкая проволока – зонд, предназначенный для затягивания в трубу жгутов). Для проводов, как правило, труба имеет серый окрас, но зарубежные гофры бывают красных и синих оттенков.

Гофры бывают металлические, но чаще изготавливаются из пластика. Обусловлено это более приемлемой стоимостью материала.

Достоинства электрической гофры

Трубы гофрированные для электропроводки пользуются большим спросом, а в некоторых случаях обязательны к использованию благодаря следующим преимущественным особенностям:

Продолжительный эксплуатационный срок. При соблюдении правил установки и бережном отношении срок службы превышает 50 лет, все свойства материала сохраняются.
Легкий вес, что существенно облегчает процесс транспортировки и последующего монтажа.
Если в месте соединения деталей установлена резиновая уплотнительная прокладка, не стоит бояться попадания влаги под трубу, сам материал водонепроницаем.
Материал экологически чистый, не разлагается спустя годы на отдельные компоненты, не несет вреда здоровью человека.
Негорючая гофра для проводки имеет отличные показатели устойчивости к термическому воздействию.
Материал изготовления не окисляется, не подвергается коррозии.
Высокие показатели сопротивляемости механическим воздействиям.
Не вступает в химическую реакцию с активными химическими веществами.
Рабочая температура колеблется в широком диапазоне от -20 до +60 градусов.

Из недостатков стоит отметить, что при температуре ниже -20 градусов полиэтиленовые трубы могут лопаться.

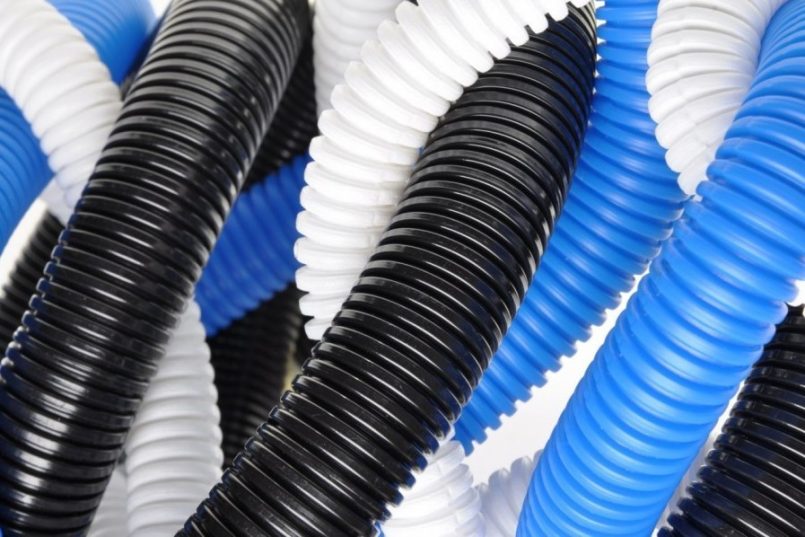

Виды и типы трубок

Выпускаются различные виды труб, поскольку используются они для UTP кабеля, силового, телевизионного и телефонного, а также в проведении подземной, скрытой и наружной проводки. Отличаются исполнением, конструкцией и материалом изготовления.

При изготовлении гофры используются такие материалы:

Полиамид (ПА). Достоинство материала в его сверхнадежной гидроизоляции.
Поливинилхлорид (ПВХ) востребован благодаря своей самозатухаемости.
Полипропилен (ПП) – используется для закладки в электропроводные траншеи на стадии строительства с применением монолитной технологии.
Полиэтилен низкого давления (ПНД) – этот материал самый гибкий из всех существующих аналогов.
Полиэтилен высокого давления (ПВД) – применяется для прокладывания скрытой проводки в пеноблоке, бетоне, кирпиче и других материалах, которые не подвергаются горению.

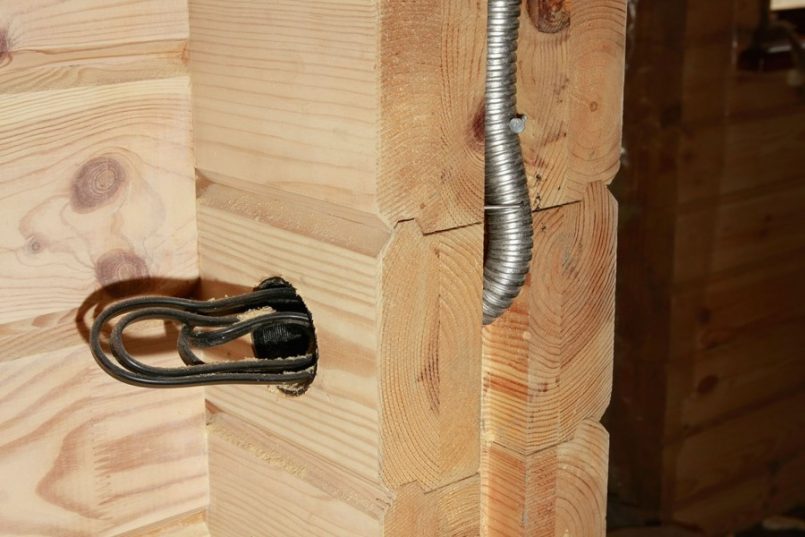

При прокладывании проводки в гофре по потолку из дерева используют армированные металлические термостойкие материалы. При других обстоятельствах монтировать металлорукав нецелесообразно из-за высокой стоимости.

Читать еще: Схема подключения выключателя, розеток и ламп

Также существует декоративная труба, но для электропроводки она практически не применяется.

Для различных условий использования и установки изготавливают следующие типы гофрорукавов для электропроводки:

Тяжелый – эта разновидность имеет более толстые стены, что в значительной степени повышает срок службы и прочность изделия. Применяется труба для монтажа под цементно-бетонную стяжку.
Легкий тип используются для проведения внутренней проводки. Этим шлангам характерна отличная гибкость, которая достигается благодаря небольшой толщине стенок. Чаще всего устанавливают под гипсокартоном или другими обшивками.

Чтобы заведение проводов в гофру не вызывало сложностей, последний дополнительно оснащают стальной проволокой – зондом, расположенным внутри кабеля.

Диаметр и расфасовка

Соотношение внешнего и внутреннего диаметра гофр для проводов из разных материалов приведено в таблице.

Реализуется строительное изделие в бухтах. Длина легкого типа может колебаться в пределах 50-100 метров, а тяжелого 2 – 25 метров. Для удобства транспортировки на заводе их упаковывают в термоусадочную пленку, изготовленную из полиэтилена.

Критерии выбора гофры для электрики

Важно определиться, какую гофру использовать для проводки в квартире или доме, поскольку безопасность пребывания в помещении превыше всего.

Критерии выбора, полагаясь на которые, удастся выбрать подходящее изделие:

В сопроводительном документе всегда содержится информация о гибкости трубы, но несмотря на это, нужно лично это проверять.
Современные шланги для электрического кабеля производят с расчетом допустимых нагрузок в диапазоне 125 – 4 000 Ньютонов/см.кв.
Рабочая температура колеблется в пределах от -50 до +420 градусов.

Важно учитывать не только статичные, но и ударные воздействия. В серийных гофрированных трубах максимальный порог составляет 6,7 кг на 100 мм.кв.

Особенности монтажа

Монтаж гофрированных труб имеет несколько этапов, основные из них – укладка электрического кабеля и крепление труб с проводкой к поверхностям, также стоит рассмотреть наиболее распространенные трудности, которые возникают при использовании изделий.

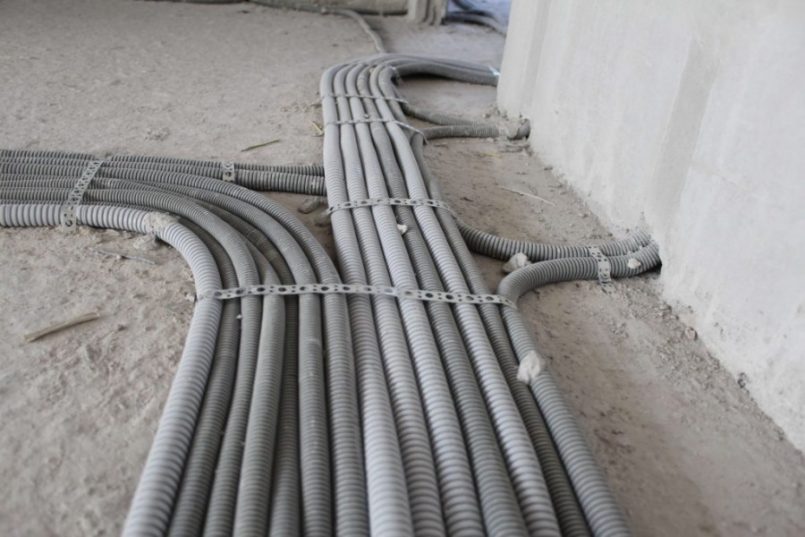

Установка гофры делится на два вида – открытая и закрытая. Каждая имеет свои особенности.

В первом случае для фиксации шланга требуется использовать специальные клипсы из пластика. Они бывают разных размеров, выбор зависит от диаметра используемых гофрированных труб.
Клипсы располагают с интервалом в 30-40 см. К поверхностям их крепят при помощи саморезов или дюбель-шурупов. Выбор зависит от материала, из которого изготовлена поверхность (бетон, кирпич, дерево и т.д.).
В клипсах труба фиксируется надежно. Для этого гофру вдавливают внутрь клипсы до появления характерного щелчка. При правильно подобранных размерах вероятность самопроизвольного выпадения трубы исключена.
При скрытом монтаже клипсы использовать можно, но это очень неудобно, поскольку они занимают достаточно много места. Исключение представляет установка гофрированной трубы в стяжку, поверх которой будет наложен большой слой строительных смесей, чтобы скрыть все неровности.

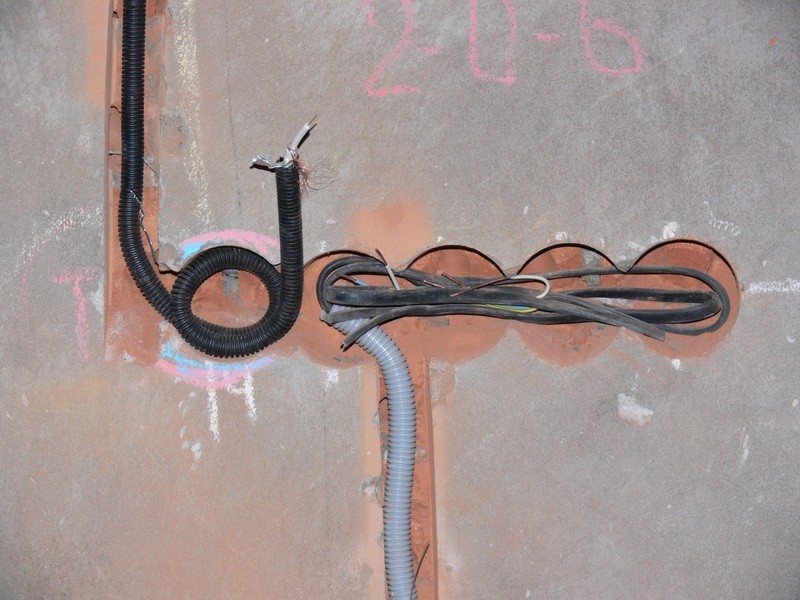

Для установки в стены используют дюбель-стяжки, скобы из пластика или любые самодельные варианты, нарезанные из тонколистового металла.

Проектируя путь, где будет проведена проводка, должны быть учтены следующие моменты:

Протяженность каждого отдельного участка не должна превышать 25 метров, допустимое количество поворотов – 4.
Повороты не должны находиться близко друг к другу, оптимальный интервал 4-5 метров. Если это невозможно, дополнительно устанавливают распределительную коробку.
Максимально возможный радиус поворота – 90 градусов, но чем он плавнее, тем лучше.

Трудностей в установке гофрированных труб с электрической проводкой не возникает. Во время проведения работ важно соблюдать технику личной безопасности – подача электроэнергии отключается, проверяется напряжение.

Стальные гофрированные трубы для электропроводки

Выполнение электромонтажных работ должно проводиться с соблюдением норм противопожарной безопасности. В качестве одного из защитных средств при устройстве двух-, трехжильного кабеля чаще применяется металлическая гофрированная труба. Она выполняет противопожарную функцию и защищает кабель от механических воздействий.

Металлогофра для электропроводки

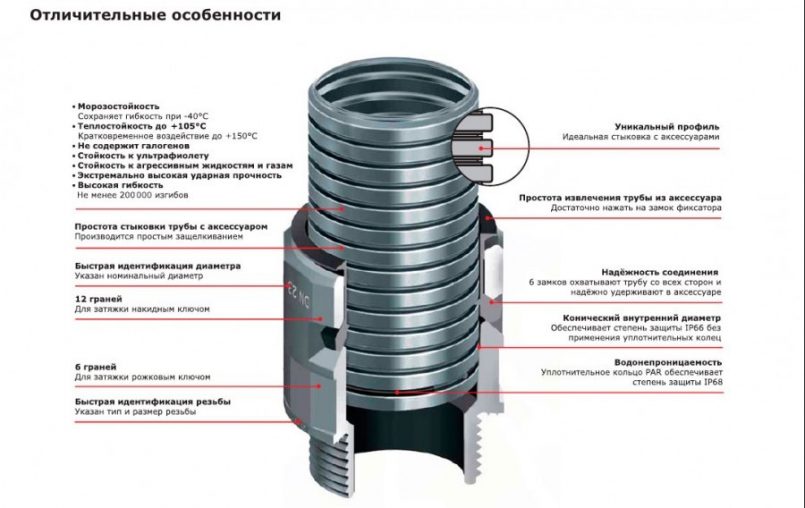

Гофрированная металлическая труба — это специальный защитный канал для проводки, полый внутри. Чаще производят тубы из оцинкованной стали, что обеспечивает их влагозащитные свойства.

Используют гофрированные трубы в следующих случаях:

Прокладка элекрокабеля за легковоспламеняемыми панелями или поверх них: каркасные, деревянные щиты, вагонка, полимерные отделочные материалы.
Укладка металлического гофрорукава для электропроводки в цементную стяжку пола или другие бетонные конструкции. Помимо механической защиты кабеля от сдавливания труба позволяет менять при необходимости старые провода на новые без демонтажа монолитной заливки.
Устройство электропроводки открытым способом со стороны улицы: мощные кабели для освещения, сложной техники и др.
Монтаж подземных систем электроснабжения.
Устройство проводки близко к газопроводам, коммуникациям обогрева.
Параллельная прокладка кабеля для исключения его пересечения.

Согласно ПУЭ (п.2.1.64), металлическая гофра для проводки должна быть полностью герметичной.

Виды гофрированных труб из металла

На рынке можно отыскать такие разновидности туб:

Нержавеющие стальные. Имеют самую высокую стоимость среди представленных вариантов.
Оцинкованные. Имеют в составе специальную ткань, которая обеспечивает целостность соединения звеньев гофры.
Стальные с полимерной (ПВХ) оплеткой. Предназначены для устройства кабеля в местах повышенной взрывоопасности, в грунтах, воде. Этот вид трубы отличается повышенной герметичностью.
Жестяные. Самый легкий вид металлической гофры. Актуален при устройстве электропроводки в местах с повышенной влажностью. Герметичность стыков звена обеспечивается специальной полипропиленовой пленкой.

Защитные каналы всегда отрезаются одним куском по метражу прокладываемого кабеля. Не допускается стыкование двух отрезов тубы.

Как работает металлогофра

Гофрированный металлический шланг работает по принципу сдерживающего барьера при высоком давлении на рукав с проводкой. Особенно это касается устройства кабеля в почве. Ребрами жесткости здесь выступают звенья тубы.

Если взять для сравнения гладкостенные и гофрированные трубы с равным условным диаметром, площадь второй будет значительно больше, чем первой. Здесь можно отследить принцип действия защитного канала по формуле из школьного курса общей физики:

где значения трактуются так:

P – давление на трубу;
F – сила, которая действует на поверхность перпендикулярно ее плоскости;
S- площадь искомой поверхности.

Проанализировав формулу, становится понятно: чем больше общая площадь поверхности, которая подвергается механическому воздействию (давлению извне), тем меньшим оно является на каждый см2 рукава.

Технические характеристики гофрированных металлорукавов

Все металлические гофры для электропроводки имеют ряд своих технических параметров и характеристик. Их стоит учитывать при выборе каналов. Чаще информация представлена в виде маркировки на трубах. Обладают гофротубы из металла такими параметрами:

Выдерживаемая нагрузка — до 125 Н/см2, до 320 Н/см2, до 750 Н/см2, до 1250 Н/см2, до 400 Н/см2: очень легкая, легкая, средняя, высокая, очень высокая нагрузка соответственно.
Ударная прочность — от 0,5 кг/100 мм до 6,8 кг/100 мм.
Жесткость — твердая, гибкая, особо гибкая, туба с эффектом памяти. При этом радиус гиба может варьироваться в пределах 25≤R≤150 мм.
Температурные режимы эксплуатации — от -45 до +400 градусов по Цельсию.
Коэффициент шероховатости — 0,008.
Теплопроводность — 17 Вт/м*К.
Внутреннее сечение – 16-50 мм.

Служат гофрированные металлические рукава более 30 лет.

Как выбрать металлическую гофру

Защитный канал для укладки кабеля выбирают по различным критериям, согласно условиям выполнения электромонтажных работ.

Первое условие выбора — внутреннее сечение рукава. Здесь опираются на участок электрики, который монтируется:

подводка к точкам освещения — 16 мм;
к выключателям или розеткам — 20 мм;
монтаж слаботочного кабеля (антенна, телефон, интернет) — 25 мм;
от щитка до распределительной коробки — 25 мм;
соединение двух щитков между собой — 32 мм;
переход кабеля между этажами — 40 мм;
укладка проводов в грунте, трубах коллектора — 50 мм.

Легкая труба имеет низкий уровень прочности. Предназначена для устройства проводки под натяжными либо подвесными потолками, за гипсокартоновыми конструкциями, за вагонкой. Такие тонкостенные гофрированные металлические трубы для электропроводки имеют самую меньшую стоимость.
Тяжелая туба средней прочности. Её разрешено укладывать в цементную стяжку, штукатурку, грунт.
Сверхтяжёлый рукав. Показан для применения в помещениях, к которым предъявляются высокие требования пожарной безопасности: общественные заведения с высокой посещаемостью, больницы, школы, детские сады.

Специалисты рекомендуют обращать внимание на производителя каналов. Самыми востребованными считаются:

IEK (Россия);
Legrand (Франция);
Frankische (Германия).

Желательно при покупке просить у продавца сертификат качества на выбранный товар.

Преимущества и недостатки

Все гофрированные металлотрубы для проводки отличаются рядом преимуществ:

высокий срок эксплуатации (30-50 лет);
защита проложенного кабеля от мелких вредителей, грызунов, механических повреждений;
простота установки канала на провода;
возможность замены старой проводки на новую без сложных демонтажных работ;
при условии заземления надежная защита от поражения током;
устойчивость к влаге, давлению, температурным перепадам;
нулевой уровень горючести;
сравнительно малый вес.

К минусам использования защитного гофроканала относят:

большие затраты на устройство проводки;
трудоемкость процесса;
риск скопления конденсата в канале и как следствие снижение сопротивляемости проводов.

Металлические гофры реализуются катушками либо метражом.

Материалы и марки

Для производства защитных каналов чаще используют нержавеющую или оцинкованную сталь. Первый вариант отличается большей прочностью (марка МРН). Трубы из нержавейки отличаются повышенной жесткостью и герметичностью.

Еще одна марка изделий – МГПнг. Производится такая стальная гофрированная труба с применением особого способа навивки звеньев, использованием уплотнительной нити и утолщенной изоляции. Прочная туба отличается при этом повышенной гибкостью.

Марка МРПИнг – изделия с верхним полимерным покрытием-оплеткой.

При необходимости надежной защиты кабеля от воды, нефтепродуктов лучше отдать предпочтение последнему варианту.

Прокладка электропроводки в металлической гофре

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

отрез металлической трубы, равный метражу кабеля;
кусок электропровода;
колпачок от шариковой ручки или фломастера;
кусочек шлифовальной шкурки.

Работу выполняют так:

С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
Второй (противоположный) кончик кабельной проволоки нужно привязать к “якорю” (радиатор, прочная металлическая рейка).
Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Смонтированный рукав с кабелем крепят к стене дома в специальные клипсы-хомуты. Их располагают с шагом 30-40 см.

Особенности гофры для кабеля

22 октября 2019

Читать еще: Кабели для антенн DVB-T2

Время на чтение:

Гофра — труба, имеющая оребрение, которое нужно, чтобы защищать кабель или провод от механического воздействия или неприятных факторов окружающей среды в виде повышенной температуры и влажности. Что это такое, какие есть разновидности гофры и технические характеристики, как ее выбирать? Об этом далее.

Что это такое

Гофрированная трубка для электропроводки является гибким изделием, который имеет упругий тип деформации. Оснащена гибкой трубкой, обвитой при помощи тонкой металлической многослойной проволокой.

Гофра для кабеля как распространенный материал

Самым главным гофрированным элементом является подвижное соединение нескольких трубок воедино при помощи приемного глушительного патрубка.

Как она выглядит

В зависимости от конструктивных особенностей, а именно конструкции, размера и материала, бывает гофра легкая, средняя, тяжелая и армированная.

Разновидности гофры

Легкая

Легкая — тонкостенная модель, обладающая повышенной гибкостью. Имеет низкую цену, удобна в работе. Актуальна тогда, когда электрическая трасса характеризуется множеством крутых изгибов. Недостаток заключается в минимальной прочности и защите от механического вида повреждений.

Обратите внимание! Часто ставится под частью обшивки.

Средняя

Более жесткая модель, которая подходит в качестве кабельной стенной электротехнической прокладки. Редко используется под стяжкой, поскольку это приводит к большому риску. Даже из-за незначительной деформации благодаря большому давлению бетона, может потеряться главное преимущество гофры — возможность стремительной смены электромонтажной проводки.

Тяжелая

Тяжелая гофра или гофрорукав обладает толстыми стенками и, соответственно, минимальной гибкостью, по сравнению с другими моделями. Ее можно размещать в открытой почве, имеющей бетонную стяжку. Если направление изменяется вручную, то нужно использовать уголки с тройниками, муфтами и ответвителями, поскольку есть большой радиус изгиба. Еще одним преимуществом является тот факт, что модель обладает повышенным классом защиты от пыли с влагой.

Долговечность службы тяжелой гофры как преимущество

Сверхтяжелая армированная

Сверхтяжелая армированная модель является улучшенной разновидностью. Внутренняя часть дополняется с помощью плетеной стальной сетки, повышающей разрывную прочность. Годится для уличного кабельного монтажа при помощи подвешивания на опорах и земельной прокладки. Гофра выпускается с частью зонда или без него. Вариант с зондом является более удобным в работе, потому что способен значительно упростить процесс пропуска кабеля при помощи защитного изделия.

Обратите внимание! Второй вариант неудобен из-за невозможности протягивания провода через уложенный вид гофры, имеющей изгибы.

Технические характеристики

Гофра бывает пластиковой и металлической. Также она представлена в различных модификациях и имеет свои уникальные технические характеристики с химическими составами.

Пластиковые модели бывают трех разновидностей: полипропиленовые, поливинилхлоридные и полиэтиленовые. Первые создаются с использованием синего самозатухающего водонепроницаемого материала, не поддерживающего горение. Используются, для того чтобы прокладывать провода в уличном и влажном помещении.

Вторые имеют серый оттенок. Обладают функцией самозатухания и устойчивости к влаге. Третьи создаются из полиэтилена, имеющего низкое давление. Подобный тип гофры окрашивается в оранжевый или черный цвет. Имеет функцию защиты от горения и отличается влагостойкостью. Часто используется в кабелях, находящихся во внутренних и наружных стенах, стяжке.

Металлическая гофра создается с применением нержавеющей либо оцинкованной стали. Она отличается устойчивостью к горению, стойкостью к механическому и химическому воздействию. Используется в проводке деревянного и каркасного доме. Подходит для уличной проводки.

Для гарантированного удовлетворения требований пожарной безопасности, необходимо использовать металлические гофры. Кроме того, что материал негорючий, он еще и стойкий к физическим нагрузкам и воздействию грызунов. Гофра имеет толщину в 2 миллиметра. Благодаря этому обеспечивается защита от короткого замыкания.

Что касается размера, гофра имеет длину от 16 до 65 миллиметров. Изделие, имеющее диаметр в 16 миллиметров, подходит, для того чтобы проложить электролинию, начиная от распределительного щитка до осветительного прибора. Трубы, имеющие диаметр в 20 миллиметров, будут идеальными, для того чтобы протягивать электропроводку до розетки и выключателя. Гофра, имеющая диаметр в 25 миллиметров, нужна, чтобы протягивать провода от щитка до другого элемента электроцепи.

Обратите внимание! Чтобы соединить несколько электрощитов, понадобится взять изделие с диаметром 32 миллиметра, а чтобы провести проводку между этажами, потребуется взять изделие с размером 40 миллиметров.

Для чего необходима гофра

Основное предназначение гофры заключается в защите проводника от механического, термического, физического и другого повреждения. Она сохраняет прочие элементы, находящиеся за гофротрубой при возгорании или аварии. В момент горения, она сжимает провод и перекрывает к нему воздух. В результате, тушит возгорание. Используется в деревянном здании или переходе между помещением.

Кроме того, благодаря ней создается эстетичный интерьер. Она также способствует упрощению кабельного монтажа. Не нужно осуществлять штробу стен, поскольку можно сделать открытую проводку, помещая кабель в специальный защелочный элемент. Стоит указать, что монтаж проводника может быть произведен при помощи пластиковой клипсы, дюбеля-хомута или дюбеля-шпильки, пластиковой стяжки, металлического троса или каркаса, а также с помощью штроб с дальнейшей отделкой. Самое главное в момент монтажа правильно подобрать материал гофротрубы, исходя из того, какие будут эксплуатационные эксплуатации. Для длительной и надежной эксплуатации электропроводки, необходимо следование рекомендациям.

Гофра обладает открытым и удобным крепежом. Подобная проводка легко монтируется или перемонтируется. Она повторяет рельеф стен и этим отличается от трубок. Позволяет определить по цвету конкретный вид провода и защитить его от пыли, влаги и прямого нагревания. Обязательна по нормативным предписаниям электробезопасности. Необходима в момент подземной прокладки, создании сети за отделкой и прокладки кабеля на открытом воздухе.

Защита электропроводки как основное предназначение

Стоит указать, что при произведении порыва или короткого замыкания, извлечь провода от гофры просто, даже если проводка идет под частью панель, кафеля или земли. Она может предотвратить распространение огня в комнате.

Как правильно выбрать

Несмотря на то, что отсутствуют строгие правила по маркировке гофры, цвета изделий позволяют определить, из чего они сделаны. Так, синие выполняются из полипропилена, серые — из поливинилхлорида, а черные — из полиэтилена, имеющие низкое давление. Также можно ориентироваться на международные стандарты цвета, указывающие на предназначение кабелей. Так, белые провода используются для компьютерной сети, серые или черные для общего назначения, зеленые для телефонной сети, а красные для уличной проводки.

Подбирая такой элемент как гофра, необходимо смотреть на технические характеристики и наличие соответствующего сертификата качества.

Обратите внимание! Стоит также обращать внимание на производителя и цену. Необходимо смотреть на то, чтобы компания была известна и востребована у пользователей. В противном случае, есть риск купить некачественное изделие. Цена должна быть средней, по сравнению с другими моделями.

Гофра — устойчивая труба, созданная для защиты кабеля и провода от короткого замыкания. Имеет разновидности, которые отличаются диаметром, толщиной стенок, используемым материалом, цветом и устойчивостью к нагрузкам. Создается из пвх, полиэтилена, полипропилена и металла. Бывает однослойной и двухслойной, легкой, средней и тяжелой.

Для чего нужна гофра

У многих, при прокладке нового кабеля, часто возникает вопрос: а нужна ли гофра? Укладывать в неё проводник или нет зависит от конкретно взятой ситуации. В одних случаях гофра уместна, а в других её применение нецелесообразно. Часто, так называемые «специалисты» говорят, что использование подобного рода защиты обязательно в целях безопасности.

Если возникают подобные вопросы, то нужно обращаться к проверенным электрикам или к ПУЭ. В этой документации сообщается, каким образом должен осуществляться монтаж того или иного проводника. Но для начала давайте разберем основные виды гофры и её назначение.

Виды и назначение гофры

Итак, для чего нужна гофра? Если коротко, то она защищает проводник от возможных механических, термических или иных повреждений. Также способствует сохранности прочих элементов за пределами гофротрубы в случае возгорания или другой аварийной ситуации. Кроме того, гофра придает эстетичности интерьеру. Согласитесь, когда висит пучок проводов такое не может радовать.

Среди основных видов защиты можно выделить такие типы:

ПНД;
ПВД;
ПВХ.

Также различают гофру для легких и больших нагрузок. Гофротрубы бывают негорючие и горючие. Гофра для электропроводки обладает сопротивлением к возгоранию. Горючие же используются при защите проводов Интернета, телефона, кабельного телевидения и т.п.

Теперь разберем еще один важный нюанс. Бывают кабели и провода. Первых от вторых отличает наличие дополнительной изоляции вокруг проводников. Это могут быть 2, 3, 4 совмещенных провода в еще одном защитном слое. И если поразмыслить, то становится логичным, что к кабелю применяются менее жесткие условия монтажа. Согласно ПУЭ, так оно и есть. Вы, скорее всего, согласитесь с тем, что укладывать кабель в гофру, затем штробить в бетоне траншею или заливать сверху стяжку — лишняя трата денег.

Итак, нужно ли провод в гофру укладывать или нет? Самое место такой защите при условии монтажа на открытом пространстве, в производственных помещениях (гараж, склад, сарай и т.п.). Кроме того, если планируется осуществлять внутреннюю прокладку провода (не кабеля) в стене. Всю слаботочку (Интернет, телефон) не запрещается спрятать в такого рода защиту, для придания эстетики. Может быть использована, к примеру, легкая гофрированная труба ПВХ.

Чтобы уложить кабель в стену, под плинтус или в пол гофра не нужна. ПУЭ гласит: гофротруба требует более жестких условий для окружающего пространства, чем кабель. Так, вокруг гофры, если предусматривается внутренняя прокладка, нужно иметь от 10 мм несгораемого материала. К кабелю таких требований нет. Но, при монтаже кабеля на открытом пространстве, если предвидится возможное повреждение, то лучше взять гофру попрочнее. Надеемся, что мы дали внятный ответ на вопрос зачем нужна гофра и в каких случаях её использование целесообразно.

Гофра для кабеля при монтаже электропроводки

В определенных случаях при монтаже электропроводки применяется гофра для кабеля – гофрированная труба.

Гофра для кабеля применяется для защиты от повреждения, для соблюдения правил противопожарной безопасности и для монтажа сменяемой электропроводки.

Читать еще: Диагностика витой пары: какие приборы должны быть у системного администратора

Гофра для кабеля – виды: металлическая, ПВХ, ПНД, из полиамида.

Гофра для кабеля из ПВХ

При монтаже электропроводки используются гофрированные трубы: пластмассовые, металлические и металлические покрытые пластиком.

Пластмассовые трубы чаще всего изготавливают из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида) и полиамида. Пластмассовая гофра может быть серого, черного, синего, красного цветов. Иногда у некоторых производителей цвет что-то обозначает, но в основном все зависит просто от того какой краситель добавит в материал производитель. Существуют пластиковые гофры легкой и тяжелой серий, которые различаются разной степенью хрупкости.

Гофрированная труба из ПВХ обычно серого цвета – она не поддерживает горение, то есть горит, пока находится в открытом пламени и тухнет, если источник пламени исчезнет. В тоже время у ПВХ низкая светостойкость. Находясь закрепленной на хорошо освещенной солнцем стене гофра из ПВХ рассыплется в прах за пару лет.

Гофра для кабеля – крепление (Нажмите для увеличения)

Гофра из ПНД ни так светочувствительна, и находясь с ПВХ в одинаковых по освещенности условиях, скорее всего лишь выцветет на солнце. Но труба из ПНД очень хорошо и ярко горит и применяется в основном для заливки в бетон.

Труба гофрированная из полиамида позиционируется производителем как не поддерживающая горение и мало подверженная влиянию солнечного ультрафиолета. Также характеризуется высокой прочностью и формостойкостью. Температура эксплуатации от -40 ̊C до +105 ͦC. Велика стойкость к бензину и машинному маслу, что дает возможность применения при монтаже электропроводки в автомобиле.

Применение гофры в электрике

Пластиковая гофра для механической защиты кабеля

Применение пластиковой гофры для защиты кабеля от механических повреждений — мало эффективно. Гофра легкой серии сломается, если наступить на нее сапогом, тяжелой серии при ударе молотком. То есть пластмассовая гофра для кабеля сама требует защиты и бережного отношения и может обеспечить лишь минимальную защиту для электропроводки. С другой стороны, при применении гофры меньше вероятность того, что мастера по гипсокартону и заливке полов повредят электропроводку, так как, находясь на полу, подготовленном под стяжку, или на потолке, который будут обшивать гипсокартоном, гофрированная труба более заметна, чем кабель.

Пластиковая гофра для защиты от агрессивной среды

А вот защиту от агрессивного воздействия среды гофра в какой то мере обеспечивает. Когда мы закладываем в штробу кабель ВВГнг, в гофру его помещать не обязательно, а вот при заливке в стяжку пола, пожалуй, стоит и поместить. Хотя изоляция кабеля вроде как и должна выдержать деформационное и химическое воздействие засыхающей стяжки, но твердых гарантий нет. А вот кабели слаботочных сетей – коаксиал, витую пару, оптоволокно при скрытой прокладке не только в стяжке пола, но и в штробе стены помещать в гофру надо однозначно. Изоляция таких кабелей никак не рассчитана на разъедание ее штукатурной смесью.

Пластиковая гофра для соблюдения противопожарной безопасности

Гофра металлическая изолированная

По правилам противопожарной безопасности электрический кабель в пластмассовой гофре при скрытой проводке можно прокладывать только по негорючим основаниям. То есть если кабель находится под натяжным потолком, который является сгораемым, проводить электропроводку в пластмассовой гофре нельзя. Можно только в стальной трубе, толстостенной металлической гофре или в каналах плит перекрытий. Но если потолок обшивается гипсокартоном, то есть несгораемый, то можно и в пластмассе. При открытой проводке кабель в гофре ПВХ можно вести по несгораемым и трудно сгораемым поверхностям. Если же поверхность горючая между гофрой и поверхностью должна быть несгораемая прокладка толщиной 10 миллиметров. Несгораемая прокладка – это слой штукатурки, асбеста или просто воздушный зазор.

Все данные по применению различных гофр находятся на сайтах их производителей. Если на каком то сайте есть данные о том, что кабель в пластмассовой гофре можно прокладывать скрыто в деревянном доме – всего лишь чьё-то ошибочное мнение. На официальных сайтах производителей таких сведений вы не найдете. Такие утверждения могут делать те, кто занимается перепродажей гофры. Но с них и взятки гладки. Они не несут ответственности за непрофессиональные высказывания.

Гофра для кабеля металлическая

Но самое интересное то, что там, где можно вести кабель в гофре ПВХ, можно вести его и без гофры, то есть скрыто по несгораемым поверхностям и открыто по несгораемым и трудно сгораемым. А если открыто по сгораемым, то по негорючему слою толщиной 10 миллиметров. И при этом будут соблюдены все правила противопожарной безопасности.

Итак. Решая вопрос о том, помещать или не помещать кабель в гофру, необходимо учесть два важных аспекта. Первый аспект – это вопрос: От чего мы хотим защитить кабель? От механического повреждения или деформационного и химического воздействия среды? Второй аспект – это безусловное соблюдение правил пожарной безопасности. То есть, что мы хотим защитить от пожара, вызванного аварийной ситуацией в электросети. Особенно актуально это в деревянном доме или в доме, где много легко воспламеняющихся материалов. Во всех остальных случаях можно руководствоваться своими личными предпочтениями и финансовыми возможностями.

Гофра для кабеля – сменяемая проводка.

Сменяемая проводка – это конечно классная штука, но усложняет электромонтаж и повышает его стоимость. Для сменяемой проводки производители гофрированных труб рекомендуют замуровывать гофру отрезками 20-25 метров и не более чем с двумя тремя плавными поворотами. Даже при таком способе монтажа в помещении будет большое количество разветвительных коробок.

А на практике стоит замуровывать отрезки гофры не более 10 метров с одним, в крайнем случае, двумя поворотами. Иначе протаскивать кабель через гофру будет проблематично. И наверняка придется применять трубы с завышенным диаметром. Допустим через гофру диаметром 16 миллиметров реально протащить трехжильный кабель ВВГ 3*2,5. Но если мы замуруем эту гофру для кабеля в стену, сделав при этом пару поворотов, то замучимся такой кабель через нее протаскивать. Поэтому нам придется взять гофрированную трубу на 20 миллиметров. А еще лучше на 25 миллиметров, чтобы легко и без проблем проложить кабель.

А штроба в стене от гофры такого диаметра будет минимум раза в три шире и глубже чем просто для соответствующего кабеля. И множество таких штроб (в особенности горизонтальных) снижают прочность стен здания. Значит лучше всего для сменяемой проводки, допустим, обшивать стены гипсокартоном, чтобы спрятать эти трубы и не снизить прочность сооружения.

Ну и вот, после того, как мы нагородим весь этот огород со сменяемой проводкой с помощью гофры ПВХ, вдруг один из кабелей придет в негодность от перегрузки сети. Теперь самое время с довольным видом от своей предусмотрительности нам его из гофры вынуть и заменить новым. Но не тут то было. Изоляция провода сплавилась с пластмассой гофры, и вынуть кабель нет никакой возможности. Можно конечно запустить в трубу новый кабель, не вынимая старого, но только в том случае если мы при монтаже проложили гофру с максимальным запасом по диаметру, и если она не слишком оплавилась и сузилась во время аварии.

Таким образом, для сменяемой электропроводки нецелесообразно использовать гофру, особенно пластиковую.

Вы можете прочитать записи на похожие темы в рубрике – Электроматериалы

Виды гофр для электрических кабелей: советы по выбору и правила расчета размера гофры. 145 фото современных гофр

При проведении электропроводки внутри помещения или снаружи используется такое приспособление, как гофра. Она обеспечивает защиту проводов от внешнего воздействия и исключает их деформацию.

Краткое содержимое статьи:

Когда можно использовать

Существует множество причин, по которым электрические провода целесообразно прятать в гофрорукав:

Если возникает необходимость монтажа кабеля в стенах из горючих материалов или под отделкой, склонной к возгоранию, необходимо брать гофру с оболочкой негорючего типа.

Когда электропроводка закрывается отделочным материалом, то существует риск в последующем повредить кабель, например при сверлении отверстий. Гофра с твердой оболочкой снижает вероятность повреждения.

В случае монтажа кабеля под полом или в стяжке обеспечивается защита от сдавливания или повреждения с сохранением возможности оперативной замены.

Для наружного проведения проводки применяется уличная гофра для кабеля. У нее должна быть повышенная защита от повреждений и воздействия погодных факторов.

Если прокладка идет открытая, то следует обращать внимание на термостойкость и неподверженность влиянию солнечных лучей. Воздушный монтаж предполагает применение армированного изделия. При проведении работ на участке подземной укладки задействуется водонепроницаемая жесткая гофра.

Разновидности по конструктивным особенностям

Гофрированные трубы могут иметь различные виды конструктивного исполнения:

однослойная оболочка – внутренняя поверхность отделяется от наружной только общей стенкой;
двухслойная оболочка – существует специальный внутренний слой в виде стандартной полимерной трубы гладкой формы.

Особенности исполнения

Гофра для прокладки кабеля различается по прочностным характеристикам:

Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.

В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.

Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.

голоса

Рейтинг статьи
