Как подключить тройной выключатель на три лампочки

Как правильно подключить трехклавишный выключатель

Основными устройствами, с помощью которых можно управлять освещением квартиры, являются выключатели. Сегодня на рынке представлен их огромный выбор различного конструктивного исполнения и внешнего вида. И если несколько десятков лет назад, редко можно было встретить в обычных жилых помещениях выключатель света с тремя клавишами, то сейчас они есть практически в каждом современном жилье. Такое устройство удобно тем, что с его помощью можно справляться с тремя группами осветительных приборов из одной точки доступа. А раз эти коммутационные электрические аппараты такие популярные, давайте подробнее поговорим о том, как подключить трёхклавишный выключатель.

Где применяются?

Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.

Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.

Когда ещё целесообразно применять выключатель бытовой трёхклавишный?

• Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
• В случае комбинированного освещения в комнате – центрального и точечного.
• Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
• Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
• Когда освещение длинного коридора делится на три зоны.

Преимущества

От монтажа такого тройного выключателя вы получите одни преимущества:

1. Внешне один выключатель на три клавиши выглядит компактнее и эстетичнее, чем три одинарных.
2. Прокладка электрических проводов к месту подключения окажется менее затратной в плане труда и денежных средств.
3. В стене для монтажной коробки понадобится сделать одну технологическую нишу вместо трёх.
4. Экономический эффект. К примеру, если в вашей люстре 3-4 лампочки, то включение одноклавишного выключателя обеспечивает работу сразу всех, при этом потребляется максимум электроэнергии. Но такая иллюминация нужна не всегда, бывает достаточно приглушённого света. Если для такой люстры установить 3-х клавишный бытовой выключатель, то при необходимости включается одна лампа или две, тем самым происходит экономия почти половины электроэнергии.

Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:

• Обычные.
• Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
• С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
• Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.

Как выбрать?

Сейчас такой огромный ассортимент выключателей на рынке электротоваров, что можно найти подходящую модель и цвет под любое дизайнерское решение или интерьер. Тем не менее, вы ведь прекрасно понимаете, что оттенок и внешний вид – это далеко не главные показатели, на которые следует обратить внимание при выборе устройства. При покупке выключателя с тремя клавишами проверьте следующее:

1. Наличие современных самозажимных клемм, в эксплуатации они удобнее. Провод достаточно вставить в отверстие, как он сразу будет зафиксирован.
2. Внешняя сторона изделия без заусениц, царапин, повреждений.
3. Нормальная работа всех клемм, они должны обеспечивать надёжную фиксацию жил провода.
4. Клавиши при нажатии (включении и отключении) не заедают, работают чётко, с хорошо слышимым характерным щелчком.
5. На обратной стороне должна иметься схема подключения тройного выключателя.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

• плоская и крестообразная отвёртка;
• отвёртка с индикацией наличия напряжения;
• стриппер, чтобы можно было снять изоляцию, или нож;
• пассатижи;
• изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

• входной контакт, к нему должна подключаться питающая фаза;
• ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Теперь немного практических действий:

1. Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру. Это важное условие для любых работ, связанных с электричеством.
2. На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
3. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
4. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
5. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Подключение трехклавишного выключателя в блоке с розеткой и без нее.

Трехклавишный выключатель света предназначен для управления тремя контурами освещения. Причем в каждом из контуров может быть любое количество лампочек — одна, две, три и более.

Подключение необходимо начинать с подсоединения проводов к выключателю в монтажной коробке. А для этого его сперва необходимо разобрать.

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

На общую центральную клемму подсоединяете фазный проводник.

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

В распредкоробку может приходить несколько кабелей.

Во-первых, это трехжильный кабель питания с автомата освещения, установленного в электрощитке. Во-вторых — 4-х жильный кабель опускающийся к трехклавишнику, который вы уже подключили снизу.

Ну а дальше, могут быть варианты. Если у вас одна люстра на 3,6,9 лампочек, то подключить ее можно одним единственным пяти или 4-х жильным кабелем ВВГнГ-Ls сечением 1,5мм2.

Если же у вас три независимых светильника, в разных частях комнаты или дома, то придется тянуть на каждый из них по отдельному 3-х жильному кабелю. Рассмотрим последний вариант подробнее.

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

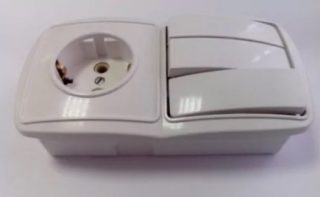

Зачастую тройной выключатель устанавливают в один блок с розеткой. Как правильно выполнить такое подключение?

Кабель данного сечения должен идти не только от распредкоробки до выключателя, но и самое главное от щитовой, до этой самой распаечной коробки.

Кабель 5*2,5мм2 спускаете по штробе к блоку выключатель+розетка. Теперь по нему нужно будет завести не только фазу, но и ноль. Общий фазный проводник лучше подключить к контакту розетки, так как именно на ней, нагрузка больше чем на светильниках.

А уже далее, перемычкой, пустить эту фазу на верхнюю клемму 3-х клавишного выключателя.

Ноль подключается на второй контакт розетки. Остальные три провода, по уже ранее рассмотренной схеме, заводятся под три нижних контакта трехклавишника.

Расключение проводов в распаечной коробке, выполняется практически аналогично рассмотренному выше. За исключением того, что необходимо подключить еще одну нулевую жилу к общей точке нолей.

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2 Если вы монтируете блок розетка-выключатель не на новом месте, а меняете уже существующий, обязательно проверяйте напряжение питания на всех жилах.

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3 Свет на двух клавишах не загорается, пока не включите третью.

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4 Чаще всего проблемы возникают при замене старых блоков выключатель-розетка и старых трехклавишников на новые.

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5 Старайтесь никогда не подключать розетку в блоке через одну из клавиш.

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Схема подключения выключателя света с тремя клавишами

• Особенность применения
• Инструкция по монтажу

Особенность применения

Человек, сам того не осознавая, использует намного больше источников света, чем ему необходимо на самом деле. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше. Если человек перестанет потреблять лишнее электричество и выключать ненужные лампочки, то это сэкономит до 30% используемой электроэнергии. Как раз для этих случаев и применяется тройной выключатель, изображенный на фото ниже. Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Чаще всего используется основное освещение, а остальные клавиши применяются по необходимости.

Также часто подключение трехклавишной модели используется для управления освещением разных комнат с одного места. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Очень удобно и к тому же такая идея позволяет сэкономить на электромонтаже (вместо установки трех отдельных изделий будет задействован всего один).

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

Как правильно подключить тройной выключатель. Схемы и инструкции

Тройной выключатель используется для спален или гостиных с многоуровневым освещением. Часто используется для работы освещения прихожей, кухни и ванной. Однако для оптимального его использования важно правильное подключение. Для этого при установке рекомендуется придерживаться следующей пошаговой инструкции.

Инструкция

Разберемся в проводах, торчащих из стены. Существуют правила устройств электроустановок (ПУЭ), которых и нужно придерживаться при подключении выключателя. Для тройного выключателя правилами предусмотрено три двухжильных провода, в которых одна жила нулевая, а вторая – фазная.

Как отличить нулевую жилу от фазной? По правилам цвета проводов различны и каждый имеет свое значение. Синий провод – нулевой; белый (черный или красный) – фазный.

Распределим провода правильно. В случае с выключателем, нулевой проводник приходится на прибор освещения, а на выключатель приходится разрыв фазы. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве.

Проверяем наличие фазы и нуля каждого провода. В этом поможет индикаторная отвертка. При наличии фазы отвертка засветиться, при нуле – нет. Однако случается, что индикаторная отвертка ловит фазу параллельно идущего провода. В таких случаях можно использовать обычную лампу. Для этого вкручиваем лампу в патрон и выводим два провода, затем поочередно их замыкаем. Если лампа дает яркое максимальное свое освещение, то провод находится на нулевой фазе. Если же освещение лампы блеклое, как бы наполовину – мы наблюдаем разрыв фазы и движемся в правильном направлении. Если лампа не дает света, значит, мы попали на соединение «фаза-фаза» или «ноль-ноль». Необходимо поменять провода местами и повторить процедуру.

Подключаем провода к распределительной коробке. Нулевые провода прикрепляются под корпусом выключателя, а к распределительной коробке подсоединяем фазные провода, идущие от осветительных приборов.

С проводами мы разобрались, пришло время взяться за сам выключатель.

Подключение трехклавишного выключателя не многим отличается от подключения обычного. На трехклавишном выключателе имеется один вход для фазы и 3 выхода на лампочки, чаще всего сзади присутствует схема входа и выходов. Так же может присутствовать крепление к внутреннему железному корпусу, оно для заземления.

Из инструментов нам понадобится отвертка, а возможно и 2 разновидности, плоская и крестовая, приспособление для очистки проводов, для этого подойдет и обычный нож.

Обязательно перед зачисткой проводов выключите питание автоматов, находящихся в щитке или возле счетчика.

Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.

Проводим финальную проверку на работоспособность тройного выключателя.

Несколько советов по выбору качественного выключателя в магазине

Схемы подключения трехклавишных выключателей

Правильная схема цепи, где L — фаза, проходящая через ключи и потребители, N — нейтраль.

И бонусом, схема подключения трех лампочек к 3 разным выключателям. По серому проводу проходит фаза, а по черному нейтраль.

К слову, тройной выключатель — это 3 разных выключателя, помещенных в один блок.

Таким образом, подключение нашего тройного выключателя будет соответствовать всем правилам устройств электроустановок.

Подключаем трехклавишный выключатель правильно: схемы, фото, советы

На первый взгляд, подключение трехклавишного выключателя может вызвать сложности и непонимание у человека, который не каждый день возится с электричеством. На самом деле в этом нет ничего сложного. Если вы хоть раз устанавливали выключатель, то знаете, что в одинарном всего одна выходная клемма, а в двойном – две. Так вот, трехклавишный выключатель отличается лишь тем, что у него целых три выходные клеммы.

Это очень экономит место на стене, особенно когда такой выключатель соединен с розеткой в корпусе. Согласитесь, очень удобно включать/выключать свет с одного места в разных уголках (в туалете, коридоре и ванной комнате) или регулировать яркость света нескольких лампочками, разными светильниками или зонами освещения в одной комнате/помещении. Что, кстати, поможет сэкономить электроэнергию на 20-30 %.

Как правильно подключить тройной выключатель

Перед тем как подключить трехклавишный выключатель, обязательно обесточьте сеть, отключив автоматы возле счетчика. Если к рубильникам есть общий доступ, повесьте на него записку о проведении монтажных работ.

Для работ вам понадобятся:

• плоская или фигурная отвертка;
• плоскогубцы;
• нож или стриппер (для большего удобства);
• изолента;
• индикаторная отвертка;
• клеммники WAGO или др.

Для начала надо разобрать трехконтактный выключатель, чтобы добраться до его клемм. Делается это легко: подденьте чем-нибудь тонким сами клавиши, а потом снимите рамку. Теперь давайте подробно рассмотрим подключение тройного выключателя. К нему должно подходить четыре провода. Это может быть сразу четырехжильный кабель, одна жила которого будет фазой. Хотя чаще встречается выход из стены одножильного провода – фазы – и трехжильного рядом – для приборов освещения. Определить фазу можно при помощи индикаторной отвертки.

Подключение делается всего за три шага:

1. Соединяем нулевые провода всех потребителей (светильников) с нулевым питающим. На схеме рисунка они обозначены синим цветом. Для соединения проводов удобно и практично использовать клеммники WAGO, хотя можно обойтись любыми другими или простой скруткой, только тогда не забудьте заизолировать соединение.
2. Подключаем фазу питающего провода (коричневый) с общим проводом выключателя света (белый).
3. Соединяем вместе все фазные провода от выключателя и светильников. Для лучшего понимания мы собрали всю схему в соответствии с цветовой маркировкой (зеленый с зеленым и т.д.).

Обратите внимание! На вход выключателя трехклавишного должен идти только фазный провод! Если прерывается нулевой, лампочки тоже будут работать, но тогда и электропроводка останется под напряжением при выключенном положении. Это значит, что даже при замене лампы всегда будет риск поражения током.

Провода в выключателе крепятся прижимными винтами. С кабеля удаляется не более 5-10 мм изоляции, чтобы не было оголенных проводов. Если провод многожильный, используйте специальные наконечники НШВИ, чтобы он не обламывался при затяжке винтов.

Вот и все. В результате наша схема подключения трехклавишного выключателя собрана. Осталось вмонтировать его в подрозетник, распереть винтами и установить на место облицовку с клавишами.

Кстати, вариант многополюсного выключателя с розеткой имеет практически такую же схему. Отличие лишь в том, что на розетку подводится отдельный нулевой провод, а фаза общая. Она может соединяться как параллельными кабелями (отдельно на розетку и отдельно на выключатель), так и одним (перемычкой с вывода розетки на общий контакт выключателя). На рисунке ниже изображена схема второго подсоединения.

Схема подсоединения тройного выключателя

Обратите внимание! Для установки на хрупких стенах или деревянных поверхностях выпускают накладные выключатели. Также они подойдут на временный случай.

5 советов по выбору выключателя на три положения

1. Внимательно осматривайте устройство в магазине. Все три клавиши должны работать плавно, без заеданий, с характерными щелчками.
2. На внешней стороне не должно быть никаких потертостей, царапин или трещин.
3. Предпочтительнее брать прерыватели с основанием блока из керамики или толстого металла. Они лучше выдерживают перегрев и большое напряжение, в отличие от пластика.
4. Обращайте внимание на степень защиты оболочки, если, конечно, это имеет для вас значение. Маркируется она буквами IP и двумя цифрами. Первая цифра – защита от посторонних предметов: 0, 1 – не используется в быту; 2 – защита от попадания пальца; 3 – защита от попадания проводов и инструментов в диаметре до 2.5 мм; 4 – защита от мелких деталей (проволоки, булавок и т.п.); 5, 6 – пылезащищенные модели. Вторая цифра – влагозащита: 0 – отсутствует; 1, 2 – защита от вертикально падающих капель воды; 3, 4 – для улицы; 5, 6 – защита от сильных струй (душ, корабль и т.п.); 7, 8 – выдерживают погружение в воду, но такие модели почти не встречаются.
5. Не забывайте, что изготавливаются выключатели на три положения с подсветкой. Они очень удобны, если нужно включать или управлять освещением в темноте. Так вы будете видеть, какая клавиша включена, а какая нет. Выключатели с подсветкой бывают на один и два положения.

Обратите внимание! Для освещения длинных коридоров, лестниц или домов с несколькими этажами выпускают трехклавишные проходные выключатели. Они позволяют включить свет в одном месте, например, на первом этаже, а выключить – на втором. Согласитесь – это удобно, ведь не нужно красться в потемках и нащупывать рукой клавиши. Правда, подключаться они должны немного по-другому, но это уже тема отдельной статьи.

Это далеко не все модели тройных выключателей, которые можно найти в электромагазинах. Есть декоративные (цветные, вишня, дерево и т.п.), влагозащищенные, с защитой от детей, выходом USB, с подсветкой на светодиодах и многие другие варианты.

Как правильно подключить 3-х клавишный выключатель

Самым распространенным электротехническим прибором в помещениях общего пользования является, наряду с розеткой, выключатель. Наиболее часто встречающиеся среди них – одноклавишный и двухклавишный. Но существуют ситуации, при которых необходимо установить тройной выключатель. О том, как осуществить правильное подключение, как самого прибора, так и светильников – эта статья.

Популярные случаи использования трехклавишного выключателя

Вариантов великое множество, но остановиться следует на двух самых популярных решениях:

• Разводка для подключения ванной комнаты, туалета и кухни (если последняя находится далеко, на нее подключают отдельный выключатель. Вместо нее третью клавишу целесообразно употребить на освещение коридора);
• Разветвление многорожковых люстр. Это дает возможность экономии электричества, при котором возможно включить лампы в трех конкретных плафонах (или группах плафонов), таким образом направив световой поток в нужную сторону. Решение является бюджетной заменой диммирам, стоимость которых до сих пор в несколько раз превышает стоимости выключателя.

Процесс разводки кабеля и монтажа основных и сопутствующих электроустановочных приборов будет в корне отличаться. Однако схема является неизменной. Предположим для простоты, что в наличии есть три светильника.

Каждый из них имеет два провода для подключения. От питающей сети тоже есть в наличии 2 провода — ноль и фаза. Фазный провод отправляется в одиночную клемму выключателя, нулевой – на прямую, от нулевой шины до светильников. От каждого светильника по одному проводу пойдет на каждую из оставшихся зажимов выключателя в зависимости от того, за какой из светильников будет отвечать конкретная клавиша. Вторые же контакты от лампочек необходимо подключить на нулевую шину к уже присоединенному нулевому проводу. Три светильника работают, задача выполнена. О том, как подключить трехклавишный выключатель для указанных вариантов ниже более подробная информация

Подключение выключателя для трех комнат

Процесс проведения электрики в доме или квартире – это приблизительно на 95 процентов — монтаж электроустановочных изделий и кабеля, а также подготовка поверхностей. Остальные пять занимает процесс подключения. Потому (и особенно) в случае с выключателем 3 клавишным нужно спроектировать весь план еще до начала работ.

Выбрав место для выключателей, светильников и распределительной коробки, в которой будет установлена нулевая шина, нужно озаботиться вопросом — как вести кабель:

• В частном доме для этого служат специальные крепежи с гвоздями, а также различные гофрорукава. Все более популярным становится вариант с кабель-каналами, так как они весьма разнообразны по внешнему виду — от простых белых до вариантов под цвет дерева и тому подобных;
• В квартирах использовать вышеуказанные варианты – не лучшее решение с точки зрения эстетики. Потому там нужно штробить стены и получать таким образом канал для проводки кабеля, крепить его в заранее подготовленные отверстия специальными дюбелями и замазывать цементной или иной смесью.

Если план проработан, необходимо провести кабель от электрощита. Фазовую жилу ведем от автоматического выключателя, нулевую — с нулевой шины.

Добравшись до распределительной коробки, необходимо соединить все нулевые провода вместе, если это не было сделано ранее. В нашем случае поможет нулевая шина от 4-х слотов и выше. Один слот для входа и три для выхода. Дальше уже одножильные нулевые провода пойдут по одному непосредственно к каждому из светильников и займут место в одной из его клемм.

Фазовый провод не делится в коробке — для этой цели и служит тройной выключатель. Жила попадает на общий контакт выключателя, который как правило находится снизу. Сверху выйдут уже 3 одножильных провода, которые по подготовленным штробам отправляются соединять цепь на каждом из светильников.

Отдельно следует отметить, что для цели подключения кухонь или коридора, а также ванных и туалетных комнат более популярным и разумным решением является блок выключателей с розеткой. Подключается так же, как и выключатель 3 х клавишный, за исключением того, что фазовый провод к клеммам клавиш будет подходить не напрямую от электрощитка (распредкоробки), а сначала на розетку, а от нее уже делиться по секциям на каждую клавишу. Для данного вида выключателя нужно подтянуть еще один провод, по которому подойдет еще нуль для розетки. Нулевой также пройдет сперва через второй контакт розетки.

Подключение люстр

Выбор люстр в текущее время настолько многообразен, что выбрать из них самую лучшую для потребителя действительно трудно. Есть восхитительные дизайнерские варианты, имеющие шесть, восемь, десять и даже больше патронов под лампочки, что использовать одноклавишный выключатель для них — просто неразумно с точки зрения экономии электроэнергии. Разумеется, существует компромисс – диммеры, то есть выключатели плавного пуска с регулятором, вращая которое можно добиться нужной яркости светильника. Но, во-первых, они значительно дороже, а во-вторых – энергосберегающие лампы от такого подключения выходят из строя сразу (если не использовать специальные энергосберегающие лампы для диммеров, но это стоит уже больших денег).

Для более оптимального понимания процесса предположим, что в наличии — шестирожковая люстра. Задача – как подключить трехклавишный выключатель так, чтобы с каждой кклавиши зажигались по два рожка люстры. Перевернув люстру, скорее всего, будут видны по два провода от каждого рожка. Как правило, они имеют цветовую маркировку, например, красная и синяя. Все синие провода собираем в пучок, соединив их таким образом. Это — аналог нулевой шины из первого случая. С красными (или черными, белыми – цвет фазового провода может различаться в широких пределах, но он точно не синий) дело обстоит также несложно, только нужно взять по два провода от тех рожков, которые должны гореть вместе от конкретной клавиши, и соединить их между собой.

К выключателю провода идут аналогично первому варианту, и каждый фазный провод теперь нужно через потолок пустить в тарелку люстры, где соединить с теми группами проводов, которые отвечают за конкретные патроны. Нулевой провод проходит также в люстру и при помощи луженой скрутки или специальных клемм присоединяется к уже готовому пучку синих контактов.

Заключение

Применения, описанные выше – популярны, но не единственны. По описанной несложной схеме будет легко подключить блоки с четырьмя и более выключателями, разница будет лишь в том, что фазных проводов будет столько, сколько клавиш устройство содержит. В случае, если схема трехклавишного выключателя трудно воспринимается по тексту – интернет предоставляет множество обучающих видео. Выполнив такую работу однажды, не будет никаких проблем с пониманием процесса. Останется только удивиться – насколько легко и просто, оказывается, обстоит дело.

Как подключить тройной выключатель на три лампочки

Одна из разновидностей бытовых переключателей представлена коммутирующим прибором с тремя клавишами, по которым легко распознается модель повышенной функциональности. Тройной выключатель позволяет коммутировать сразу несколько нагрузок в доме, что и определяет важность его использования в бытовых осветительных сетях.

Целевое назначение и конструкция

Основное назначение тройного выключателя – установка в цепях коммутации осветительных приборов с несколькими группами нагрузок (лампочек, например). Простейшая схема его включения предполагает установку в разрыв фазной линии, к которой подключается три различных осветителя (по одному на каждый перекидной механизм с клавишей). Кроме того, этот прибор может применяться в следующих ситуациях:

• входить в состав устройства, называемого «тройник электрический удлинитель»;
• для управления включением света в трех смежных комнатах из одного общего коридора;
• при необходимости коммутировать сразу несколько нагрузок при их подключении от розетки;
• для управления электрическими цепями, число потребителей энергии в которых превышает количество клавиш (пятью осветителями, например).

В последнем случае лампы разбиваются на группы, каждая из которых коммутируется отдельной кнопкой.

С конструктивной точки зрения выключатель на три клавиши – это тройной перекидной механизм, состоящий из идентичных узлов. При изменении положения одной из кнопок происходит замыкание внутренней цепи изделия, после чего подводимое к группе напряжение передается в соответствующую нагрузку.

Если вернуть клавишу в исходное состояние, образованная ранее электрическая цепь размыкается, а подключенная к ней лампочка – гаснет. То же самое происходит со всеми остальными группами трехклавишного переключателя.

Особенность механизма коммутации состоит в том, что его входные контакты объединены в одну колодку, а верхние клеммы оформлены раздельно. Это позволяет подключать к коммутатору три независимые нагрузки.

Виды выключателей и их достоинства

Типовой тройной выключатель выпускается в следующих исполнениях:

• одиночный прибор с тремя отдельными клавишами;
• сенсорный тройной прибор (или более совершенная беспроводная модель);
• комбинированный тройной выключатель с розеткой.

Последний вариант – образец расширенной функциональности, совмещающий коммутирующий и силовой узлы.

Возможны и другие исполнения выключателей, отличающихся своим внешним видом (дизайном).

К достоинствам этих приборов независимо от их разновидности относят:

• большой выбор комбинаций включения осветителей;
• разнообразие схем, по которым они подключаются к питающей линии;
• простота установки и эксплуатации.

Сенсорные устройства позволяют управлять процессом включения и выключения легким прикосновением к центральной части клавиши, для их коммутации не требуется усилий.

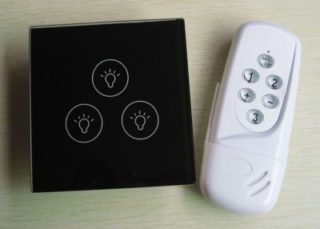

Беспроводные образцы – пока большая редкость в бытовых условиях, поскольку стоят очень дорого. Нередко в «продвинутые» модели встраиваются особые модули (диммеры), позволяющие изменять яркость подключенного к ним осветителя или подсветки.

Комбинированные тройные приборы

Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Схемы включения

Ознакомление со схемами включения электрических устройств удобнее начать со стандартного варианта, при котором к нему подводится и подсоединяется одна фазная жила. С каждой из трех ответных клемм в сторону распределительного блока отводятся три провода, которые внутри коробки коммутируются на соответствующий осветительный прибор (группу).

В соответствии с требованиями ПУЭ фазные провода должны подводиться к нижнему контакту выключателя, а три отходящие от него жилы – к верхним клеммам.

На некоторых моделях изделий входные клеммы помечаются стрелкой, направленной внутрь корпуса, а выходные – наоборот.

При управлении освещением в трех помещениях от верхних клемм три провода отводятся в сторону распределительной коробки каждой комнаты. От них он прокладывается до местного осветительного прибора (люстры).

При любом способе подсоединения отходящих от выключателя проводов следует помнить о том, что нулевая шина заводится на распределительную коробку отдельно. С нее она также коммутируется на соответствующую клемму люстры или другого осветительного прибора.

Различают фазные и нулевые проводники по цвету их изоляции (такая маркировка нормируется стандартом). Первые имеют красное защитное покрытие, а вторые – синее. Однако в реальности этот правильный подход иногда нарушается, так что исполнителю приходится навешивать на провода бирки с обозначениями.

Переделка двойного выключателя в тройной прибор

Чтобы с наибольшей пользой использовать коммутирующие изделия, некоторые пользователи пытаются из двойного выключателя сделать тройной. Такая переделка не нуждается в особых усилиях и в больших затратах времени. Потребуется просто заменить двойной прибор новым образцом:

1. Приобрести в магазине выключатель с тремя клавишами.
2. Демонтировать старое двойное изделие.
3. На его место установить новый тройной переключатель.

Можно попытаться скрыть ее в толще стен, но процедура штробления связана с большими трудозатратами на проделывание канавок под кабель. Гораздо дешевле и проще проложить от розетки до коробки, а от нее до люстры отрезки пластикового кабельного канала. После его фиксации на стенах (крышки предварительно удаляются) отрезки провода прокладывают до нужных мест, а затем подсоединяют к свободным клеммам. По завершении монтажа останется закрыть кабельные каналы крышками и проверить выключатель на работоспособность

Трехклавишные выключатели – универсальные приборы, посредством которых удается существенно расширить функциональные возможности коммутирующих узлов.
