Как подключить электродуховку к электричеству

Как подключить электрический духовой шкаф и варочную поверхность (электроплиту)

Электроплиты (варочные поверхности) и электрические духовки часто используются на домашней кухне. При этом выбор типа плиты не зависит от наличия газа в доме. Однако это мощные электроприборы и нужно соблюдать рекомендации по их подключению. Стоит учесть, что проводка должна быть рассчитана под питание этих потребителей, чтобы избежать аварийных ситуациях. В этой статье мы расскажем о тонкостях подключения к сети кухонного электрооборудования.

Определяемся с моделью

Если вы у вас установлен и электрический духовой шкаф, и варочная поверхность первым делом нужно определиться с моделями и рекомендациями производителей. На что обратить внимание при подключении:

1. В некоторых случаях электроплита и духовка подключаются независимо друг от друга, но если это модели из комплекта одного производителя, нужно посмотреть в инструкции, возможно, они должны быть связаны между собой.

2. Подключение шнура к электроплите, в зависимости от производителя шнур может быть съемным или несъёмным. В моделях со встроенным шнуром, такие встречаются у Bosch, нет возможности его заменить, он закреплен в электроплите, если вам нужно его удлинить – придется разрезать и соединять с помощью клеммников, гильз или другим способом.

Подключение к электросети

Обычно бытовые розетки выдерживают токи до 16А, такой ток потребляют приборы мощностью до 3.5 кВт. Поэтому если мощность вашей плиты и электродуховки входит в этот диапазон, то можно подключаться к розетке.

Мощные плиты могут требовать наличия трёхфазного ввода, если такого нет, придется выходить из ситуации, изменив соединение нагревательных элементов, включив все параллельно. Тогда мощность, скорее всего, выйдет за 3.5 кВт. Тогда нужно подсоединять провода напрямую к автомату с током до 32А. Он подбирается в соответствии с реальным потреблением и небольшим запасом (20-40% будет более чем достаточно), подойдет автоматический выключатель с маркировкой типа C32.

Стоит отметить, что есть вилки и на 32А, они довольно крупные по размеру, а их штыри непривычной круглой формы, а прямоугольной. Подключается они следующим образом:

На корпусе прибора или в инструкции должна быть указана схема соединении на разное количество фаз и величину напряжений. Типа такой:

Обратите внимание, что каждый из контактов пронумерован, а на схеме указано, где быть установлены перемычки.

В нижней или верхней части на тыльной стороне обычно есть окошко, через которое выполняется подключение.

Перемычки могут быть установлены до вас, в соответствии с распространенным типом сетей в определенном регионе. Обратите внимание на фото, медные перемычки заводского изготовления, похожие на шины, уже установлены под проводами, но лучше лишний раз убедиться.

На примере на фото каждая из клемм пронумерована. Если таких перемычек не оказалось – сделайте их своими руками из кусочков провода. На фото провода подключены к клеммам напрямую, но лучше это сделать с помощью круглых клемм (кабельных наконечников).

Это может выглядеть так:

На кухне, особенно около плиты, обычно жарко и влажно, это усугубляет функционирование как кабелей, так и самих приборов. Отсюда возникает повышенная опасность поражения электрическим током.

В любом случае, подключение следует выполнять через УЗО, а корпус крайне желательно заземлить.

Для подключения электрической варочной поверхности и духовки можно использовать как гибкие кабеля, так и монолитные, например, ВВГ 3х2.5 и другие подходящие.

Не стоит подключать бывший в употреблении кабель. Как подобрать точное сечение кабеля под конкретную нагрузку на сайте ранее была опубликована статья.

Схема подключения электроплиты через УЗО и автомат к однофазной и трёхфазной электросети изображена ниже:

Чего нельзя делать при подключении электроплиты: советы и рекомендации

Если при ремонте на кухне вы не предусмотрели замену проводку, вы должны четко осознавать, что старые алюминиевые кабеля не предназначены для таких нагрузок, даже если ранее также были установлены электроплиты и духовки. Рекомендуется использовать медь, чтобы не прокладывать кабель в стене после завершения отделочных работ можно его проложить наружным способов, например в кабель канале.

Линия должна идти напрямую от вводного автомата и к ней подключается только электроплита и духовой шкаф.

Нельзя подключать в одну розетку через тройники или удлинители плиты и духовки одновременно – что-нибудь обязательно выйдет из строя.

Если вы подключаете вновь старую электроплиту – замените вилку, вероятно, она старого образца и уже износилась. Это не займет ни времени, ни финансовых средств, но улучшит контакт и снизит нагрев розетки, а это избавит вас от проблем в будущем.

Установка

Сейчас очень популярны встраиваемые модели. Они прекрасно вписываются в набор кухонной мебели, но нужно учитывать габариты, чтобы все нормально встало. Стоит сказать, что просто запихнуть электрическую духовку вместо кухонной тумбочки не получится. Нужно выдерживать небольшие допуски, для нормального функционирования приборов. Они выполняют и вентиляционные роли, охлаждая корпус.

На картинке ниже изображены примерные размеры:

расстояние от дна духовки до пола – 5-8 см;

от боковых панелей корпуса и кухонной мебели – 5 см;

между задней стенкой и стеной – 4 см.

Заключение

Подведем итоги – как подключить электрический духовой шкаф и электрическую варочную поверхность (электроплиту):

1. Отдельный провод электропитания должен идти от вводного автомата, к нему больше ничего не подключается.

2. Плита подключается к УЗО и отдельному автоматическому выключателю.

3. При подключении через розетку – вилка должна исправно входить и устойчиво в ней держаться, плиты мощностью до 3.5 кВт подключаются в обычную розетку на 16А, а мощнее в большую розетку на 32-40А или на прямую к автомату.

Как подключить духовой шкаф и варочную панель

Если вы купили отдельный встраиваемый духовой шкаф, то вам достаточно внимательно просмотреть электрические характеристики шкафа и установить розетку для его подключения. Если потребляемая шкафом мощность составляет величину около 3-3,5 кВт, то максимальный потребляемый ток (необходимая сила тока) будет порядка 16 ампер. При большей мощности необходимо рассчитывать на потребляемый ток порядка 32 ампер.

Розетка для шкафа (Евро-стандарт) должна быть рассчитана именно на такой ток. Если на вашей кухне старая проводка, то для подключения духового шкафа к нему следует провести новую линию электропроводки медным проводом сечением не менее 2,5 мм2 при 16 амперном варианте и 4,0 мм2 — при 32 амперном.

Современная встраиваемая техника имеет евро-вилку (штепсель евро-стандарт)

Духовые шкафы требуют меньшей силы тока (измеряется в амперах), если у Вас в доме старая проводка и автоматы-выключатели в распределительном щитке в подъезде (специальном помещении, электрощитовой, просто рядом с электрическим счетчиком и т.п.) — то во избежании срабатывания выключения автомата — следует установить 3-жильную новую проводку («земля», «ноль», «фаза») — в таких случаях нужно приглашать электрика с энергосбыта — во избежание поломок их оборудования.

Если у вас нет проблем с проводкой и дом (квартира) относительно новый, то наверняка у Вас дома имеются евро-розетки. На кухне эти розетки рассчитаны по ГОСТу на электронагревательные приборы (чайники, кипятильники, духовки и т.п.)

К духовому шкафу должна в комплекте идти евро-вилка (шнур со штепселем на конце), чаще всего она уже подключена (Hansa, LG, Samsung и т.п.). Достаточно напрямую — без всяких удлинителей или сетевых фильтров включить вилку в розетку и прогреть шкаф на 180 градусах минут 30 — предварительно достаньте все пластмассовые детали и металлические противни, предметы упаковки( скотч, бумагу, картон, пенопласт). Будет выгорать заводская краска, полировка — первое время неприятно всё это пахнет. Если проблем с электричеством и с духовым шкафом не наблюдаете — всё сделали правильно!

Варочные поверхности должны подключаться на специальную розетку с заземлением силой тока (32-40А), сечение проводов (3 медные или алюминиевые жилы) не менее 4 мм². В современных квартирах эти стандарты соблюдаются, отличие только в том, что бывают:

трех жильный провод или трех контактная розетка (однофазное подключение)
четырех жильный провод или четырех контактная розетка (двухфазное подключение)

Если от вашей варочной панели идет просто провод без вилки, то посмотрите количество жил. Если в стене 3 провода, а у варочной панели четыре, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Поступайте так: 2 провода от варочной панели черный и коричневый это фаза их стоит скрутить или соединять вместе и подключать к фазе (обычно это белый, коричневый или черный провод из стены), желто-зелёный провод — это «земля», синий — «ноль».

Проверить, если провода из стены все одного цвета сложно, можно легко различить только фазу, с помощью индикаторной отвертки или тестера. Всегда разбирайте розетку под плиту, т.к. провода могут не совпадать и собирайте вилку и розетку в соответствии их расположения.

Обязательно они должны совпасть! «Фазу» к «фазе» , «ноль к нолю» и » землю» к «земле» !

Будьте внимательны: иногда в домах есть розетки напряжением 380 В , а на варочных поверхностях бывает требуется напряжение только 220 В!

Подключать духовой шкаф к электрическому щитку следует через отдельный автомат на 25 ампер при 16 амперной розетке и на 40 ампер — при розетке 32 амперной. Для заземления корпуса духового шкафа следует использовать в квартире с трёхпроводной разводкой отдельную заземляющую жилу (в изоляции зелёно-жёлтого цвета), которая подсоединяется к отдельной заземляющей клемме розетки. Кабель питания (шнур) духового шкафа уже содержит заземляющую шину с присоединённым к корпусу духового шкафа (а также выведенным на вилку) контактом.

Если заземляющей шины в вашей квартирной электропроводке нет (двухпроводная разводка) — необходимо организовать отдельную линию заземления, ведущую в подъездный силовой шкаф.

Подключить варочную поверхность можно и самостоятельно, ничего сложного в этом нет. Всё, что нужно сделать с одним концом кабеля, прилагаемого к покупке — это оформить его в виде вилки, которая служит для подключения панели к сети. Если сеть в вашей квартире двухпроводная, то подключать к вилке следует только два провода, фазный и нулевой, третий провод (заземление) можно оставить свободным (изолировать). При 3-х проводной сети третий провод подключается к специальному (заземляющему) контакту вилки. Для того, чтобы определить, какой провод фазный, какой нулевой, а какой — заземляющий нужно прежде всего разобраться с другим концом этого кабеля, служащим для подключения к клеммнику панели.

В инструкции имеется схема подключения электропитания к плите. Первые 3 клеммы с перемычками – это фазный контакт (L1), к нему подключаем «фазный» (коричневый) провод. Следующие 2 клеммы с перемычкой – нейтраль (N). Сюда подключаем синий провод (без «фазы»). Назначение же шестой клеммы (РЕ) понятно сразу — это защитный заземляющий контакт. К нему подсоединяем заземляющий зелёно — жёлтый провод — этот провод при 2-х проводной сети оставляем на стороне вилки свободным (приведены варианты однофазного — 1N, 2-х фазного — 2N и 3-х фазного- 3N подключения).

Электрическая мощность, потребляемая варочной поверхностью, может составлять величину порядка 3 кВт, а комплектуется изделие вилкой «евро» на 16 ампер. Устанавливать розетку под поверхность мы будем также на расчётный максимальный ток 16 А. Естественно, розетка должна быть в исполнении «евро» . В случае, если ваша плита рассчитана на большую мощность, следует выбрать расчётный ток величиной в 32 ампера и устанавливать розетку, рассчитанную на этот ток.

Самым эффективным вариантом подключения варочной панели можно считать прямое подключения подводящего кабеля к её клеммнику. В этом случае можно обойтись и без вилки и без розетки, а значит и повысить надёжность цепи по причине устранения ненужных контактов (поскольку контакты — это самое слабое место в электрических цепях). При этом включение и выключение варочной поверхности можно будет производить непосредственно с панели управления.

Если проводка у вас на кухне старая, то нужно провести новую линию электропроводки специально для варочной поверхности. Линия монтируется медным проводом сечением не менее 2,5 мм2 для случая малой мощности и 4,0 мм2 для повышенной мощности. Подключается такая линия к отдельному автоматическому выключателю соответственно на 25 ампер или на 40 ампер.

Справка по предельно допустимому току для различных сечений (диаметров) проводников (данные приблизительные):

Для меди (алюминия)

1.5 мм2 — это диаметр 1.4мм, макс. ток- 19 (15)А;
2.5 мм2 -это диаметр 1.8мм, макс. ток- 27 (24)А;
4.0 мм2-это диаметр 2.2мм, макс. ток- 36 (32)А;
6.0 мм2- это диаметр 2.8мм,макс.ток 46 (39)А.

1. Прежде, чем заняться подключением духовки и варочной панели внимательно ознакомьтесь техническими характеристиками и основными конструкционными особенностями.

2. Различают два вида варочных поверхностей: — связанную, которая управляется посредством размещенных на электрической духовке рукояток, — не связанную, которая снабжена отдельным электропитанием и собственным управлением.

3. Проанализируйте электроснабжение кухни, его мощности должно хватать для подключения приборов и быть автономным. Если параметры электросети не совпадают с необходимыми, то потребуется подводка дополнительного кабеля.

4. При монтаже электропроводки для электрической духовки и варочной панели, применяйте расходные материалы с учетом того, что духовка рассчитана (в среднем) на потребление 2-3кВт электроэнергии, а варочная панель будет потреблять до 7кВт. Поэтому, для обеспечения полной безопасности при последующей эксплуатации приборов, проложите электрический провод сечением как минимум 4мм для варочной панели и 1-2,5мм для духовки.

5. В обязательном порядке произведите заземление приборов, что будет служить гарантией безопасной, стабильной и бесперебойной работы.

6. Как правило, варочная панель, в отличие от электрической духовки рассчитана на 1-2-3-х фазное подключение к электросети, что обусловлено большой энергопотребляемостью панели. Поэтому, внимательно изучите паспортные данные перед установкой обоих приборов, поскольку особенности электрического питания зависят от их класса.

ПРИМЕР: Если у вашей варочной панели есть кабель с четырьмя проводами (жилами), а из стены торчит 3-х жильный провод или есть розетка на 3 клеммы, то это означает, что вашей плите необходимо 2-х фазное подключение, но у вас в квартире одно-фазное. Провода черный и коричневый это фаза их стоит скрутить вместе и подключить к фазе (обычно это белый или черный провод из стены), остальные желто-зелый — это «земля», синий — «ноль»

7. Несвязанную панель и духовку подключайте в разные предварительно установленные розетки.

1. Варочная панель и духовка являются встраевыемыми приборами. Место тих расположения определяется заранее при заказе кухонной мебели.

2. При необходимости приборы можно установить в уже существующий гарнитур. Для этого в столешнице вырезается отверстие, соответствующее площади варочной панели, а духовка размещается в шкафу со снятыми дверцами и задней стенкой. При этом не связанный духовой шкаф может быть расположен как под варочной поверхностью, так и в любом другом удобном месте.

Данная статья является ознакомительной к торговым маркам Electrolux, Zanussi, Bosch, AEG, Hansa, Gorenje, Hotpoint-Ariston
AEG, Samsung и не несёт функцию инструкции по применению.

Официальный сайт бренда EXITEQ

Все больше хозяек стремятся укомплектовать кухню не просто газовой или электрической плитой, а установить встраиваемый духовой шкаф и отдельную варочную панель. Это может быть газовая плита и электрическая духовка.

Не только повара, работающие в кафе и ресторанах, но и обычные люди, которые умеют вкусно готовить, предпочитают раздельную кухонную технику. Духовой шкаф эксплуатируется нечасто, а варочная панель нужна для приготовления горячей пищи 2-3 раза в день. Ни одна хозяйка не может обойтись без духовки для приготовления деликатесных блюд, кондитерских изделий и других кушаний, которые готовят изредка, по праздникам.

У электрического духового шкафа нагревательные элементы расположены не только внизу, как у газовых плит, но и с боков и даже сверху. Некоторые модификации снабжены раздельными регуляторами температур.

Важным элементом духового шкафа остается конвектор. Печи Exiteq также оснащаются такой необходимой опцией. По сути, это вентилятор, который обдувает горячим воздухом готовящееся блюдо. При помощи системы кушанье прогревается со всех сторон. Равномерное перемещение горячего воздуха в духовке помогает:

• образованию румяной корочки со всех сторон кушанья;
• использовать сразу 2-3 противня;
• запеканию большого куска рыбы, мяса или птицы;
• при методе влажной конвекции минимальному испарению сока из продукта.

Выбирая духовой шкаф, обращают внимание на наличие конвектора и устройства регулирования скорости вращения. Чтобы установить и подключить встроенный духовой шкаф, нужно иметь соответствующие навыки и знания в области электротехнического монтажа.

Установка встроенного духового шкафа

Оптимальным вариантом при покупке новой квартиры будет приобретение кухонного гарнитура, в котором уже предусмотрены и варочная панель, и духовой шкаф. Монтаж и сборку в этом случае поручают специалистам.

Если решено собрать и установить кухонные приборы самостоятельно, то придерживаются правил. Нужно знать, что духовые шкафы выпускают двух видов:

1. Зависимые.
2. Независимые.

Зависимая духовка связана с варочной панелью электрической составляющей. Элементы конструкции, которые находятся на панели духового шкафа, регулируют режимы работы варочной плиты. По этой причине зависимые агрегаты продаются в комплекте и устанавливаются по традиции — духовка внизу, варочная панель сверху. Такая система некоторым кажется устаревшей, и они предпочитают покупать отдельные элементы кухонной техники.

Независимые духовые шкафы встраивают в любом удобном месте. Они работают автономно, на них не влияет работа остальных приборов.

Для установки такого агрегата подготавливают нишу. При этом для контроля пользуются строительным уровнем, чтобы избежать перекосов. Нарушение этого правила приводит к неравномерному распределению тепла, а затем и к поломке духовки. Днище духового шкафа должно быть параллельно земле. При установке следят, чтобы плоскости стенок, днища и потолка были перпендикулярны друг к другу.

Так как при работе духового шкафа выделятся значительное количество тепла, при установке соблюдают зазоры между стенками прибора и ниши. Это помогает вентилировать пространство. Между боковыми стенками шкафа и ниши оставляют место в 5,00 мм с обеих сторон. Расстояние от пола ниши до дна шкафа составляет 85-95 мм. Между нишей и задней стенкой духовки соблюдают расстояние для вентиляции 40,00 мм.

Духовые встраиваемые шкафы изготавливают разных размеров, поэтому каждую модель монтируют с учетом особенностей конструкции и параметров.

Подключение электрического духового шкафа

Перед началом монтажа проверяют, можно ли к месту установки подвести электрический кабель, соответствует ли расстояние до розетки длине электрического шнура, входящего в комплект.

Подключение начинают после монтажа духового шкафа на постоянном месте. Главной задачей при этом становится прокладка трехжильного медного кабеля от розетки духовки до силового щитка, так как этот агрегат потребляет существенное количество электроэнергии.

Эту задачу выполняют в обязательном порядке, если дом старый, а проводка в нем сделана алюминиевыми проводами. При мощности шкафа 3-3,5 кВт потребление тока составит 16 ампер. В силовой щиток устанавливают отдельный автомат на 25 ампер для работы духового шкафа. Из автомата к кухонной розетке прокладывают провод ВВГ -3 Х 2,5 в кабель-канале.

Если мощность агрегата достигает 3,5 кВт и выше, то понадобится ток около 32 ампер. Тогда ставят автомат на 40 ампер и прокладывают провод ВВГ -3 Х 4,0.

Как подключить духовой шкаф к электрической сети

ВАЖНО! Электромонтажные работы ведут при отсутствии напряжения в электросети квартиры! Это значит, что на клеммы входного автомата ток не подают до окончания работ.

На проведенный на кухню трехжильный кабель ставят трехконтактную « евророзетку » с клеммами: «земля», «ноль» и «фаза». Если проводка в квартире выполнена по двухпроводной системе и «земля» отсутствует, то приглашают электрика. Он подведет «землю» из центрального щита подъезда на щиток квартиры.

Некоторые модели духовых шкафов снабжены сзади трехконтактными разъемами для подключения силового кабеля. Вместо этого может быть клемник с винтами. При этом под шайбы винтов подводят отрезок трехжильного кабеля, к которому с другого конца крепится « евровилка ».

На винты нанесена маркировка «земля», «фаза» и «ноль». Однако работы всегда выполняют очень аккуратно.

Как подключить газовый духовой шкаф

Нишу для газового духового шкафа готовят по той же схеме, как и для электрического агрегата. Соблюдают те же размеры вентиляционных зазоров. При монтировании существует одно отличие. К газовой магистрали устройство подключают с помощью гибкого специального шланга, причем необходимо соблюсти полную герметичность.

В отличие от электромонтажных соединений, которые способен выполнить почти каждый, газотехнические работы выполняют лишь мастера газовых служб. Самодеятельность в этой области недопустима, так как может вызвать непредвиденные последствия с риском для жизни людей.

Как правильно подключить духовой шкаф к электропитанию

У электрических духовок намного больше преимуществ по сравнению с газовыми шкафами. У них больше функциональных возможностей и к тому же, их установка не потребует больших сложностей и вызова мастера из газовой службы. Подключение духового шкафа к электросети вполне может быть выполнено самостоятельно. Главное — определиться с местом и способом монтажа духовки.

Как определить способ монтажа

Правильно установить дома электрический духовой шкаф не сложно, здесь важнее определить метод его монтажа. Способ монтирования этих приборов (т.е. установка духового шкафа) обычно зависит от разных критериев.

1. Зависит ли модель вашего прибора от варочной панели (т.е. связаны они между собой или нет). Если они зависят друг от друга, то подключение варочной панели и духового шкафа придется выполнять к одной и той же розетке. Если же модель прибора независима, панель и духовой шкаф можно устанавливать отдельно, а на него (при желании) можно устанавливать варочную панель, которая может быть даже газовой в целях экономии.
2. Также важным моментом является знание мощности своего устройства. Если она не превышает 3,5квт, можно подключать прямо к розетке. При более высокой мощности прибора нужно выполнить отдельный вывод силового кабеля от распределительной коробки, и к нему уже может быть подключена розетка для духового шкафа.
3. Немаловажным обстоятельством также является качество электропроводки в вашем доме. Сможет ли она выдержать большие нагрузки? Тут два варианта развития событий. При первом варианте необходимо полностью поменять старую проводку на новую, способную выдерживать большие нагрузки. Или же придется приобретать духовку меньшей мощности.

Независимое управление духовым шкафом

Обратите особое внимание, что подключение электрического духового шкафа без возможности заземления строго запрещено!

Правильная установка

Определяем место для установки духового устройства. Чаще всего корпус встраивают в уже установленный кухонный гарнитур. В этом случае существенно экономится место и сохраняется интерьер помещения. Производители современной кухонной мебели выпускают ее единого стандарта, согласно которому корпус вашего устройства идеально войдет в специальную секцию, предназначенную для него. В этом случае все, что необходимо – это аккуратная установка электрического духового шкафа прямо под столешницу выбранной секции и выравнивание его по строительному уровню. Выравнивать прибор можно путем регулировки высоты его ножек.

При любом перекосе во время установки прибора качество его подогрева будет существенно ниже. А само устройство может быстрее выйти из строя, и понадобится дорогостоящий ремонт.

Вот несколько требований, выполнение которых может гарантировать нормальное функционирование духовки:

1. Нижняя часть корпуса духового устройства должна находиться на расстоянии не меньше 6-8 см от пола.
2. Расстояние от его боковых стенок до боковин кухонного гарнитура должно быть не меньше 5-6 см.
3. Дистанция от задних стенок корпуса духовки до стены должна составлять не меньше 4-5 см.

Разобравшись, как установить духовой шкаф, озадачимся теперь вопросом, как правильно подключать его к электропитанию.

Подключение к электросети

Если есть желание или привычнее пользоваться розеткой для включения варочной панели и духового шкафа, то нужно отдать предпочтение современным европейским образцам, имеющим заземляющие контакты. При подключении устройства к обычной розетке проблем не будет. А если необходимо провести провод от распределительной коробки, сделать это немного сложнее. Но разбирающемуся в электрике человеку сделать это вполне возможно самостоятельно. Рассмотрим пошагово, как подключить духовой шкаф в этом случае.

1. Вначале нужно в обязательном порядке отключить электропитание на вводе в квартиру, чтобы обезопасить себя от случайного удара током.
2. Затем в случае, когда из корпуса духовки не выведен провод для включения в сеть, необходимо на задней его стороне найти колодку с клеммами, взять подходящего сечения провод и зажать его жилы соответствующими клеммами.
3. После этого противоположный конец кабеля подключить таким же образом к жилам ввода в распределительной коробке.

Необходимо при этом соблюдать цветную маркировку на проводах:

• коричневый — идет к клемме L.
• ссиний (ноль) – идет к клемме N.
• зеленый – это заземление, ведет к клемме PE.

Перед подключением проводов нужно убедиться, что они могут выдерживать большие нагрузки тока.

Маркировка проводов электрической духовки

Как правило, для шкафов мощностью порядка 3,5 квт подходит медный трехжильный провод сечением 2,5 мм 2 . При больших мощностях рекомендуют пользоваться проводами имеющими жилы сечением в 4 мм 2 .

Критерии выбора духового электрического шкафа

Перед покупкой такого устройства нужно иметь представление о некоторых нюансах, связанных с будущим его расположением. Духовые электроприборы разделяют на два вида.

1. Независимые модели, имеющие свои отдельные схемы питания, они не привязаны друг к другу, можно устанавливать их даже в противоположных местах кухни, на любой высоте и в любом месте.

2. Зависимые модели, имеют обычный классический вид. Размещают их, как правило, традиционно. Наверху – варочная панель, внизу – духовой шкаф. Причем панель управления у них может быть тоже общей.


Очень важно перед тем, как выбирать для своей кухни духовку, определить размеры ниши или секции в кухонном гарнитуре, в котором предполагается ее установка. Необходимо заранее отрегулировать нишу, чтобы избежать перекосов и подвести вентиляционные зазоры между нею и устройством в соответствие с нормой (см. выше). Важно подобрать такую модель, чтобы ее размер подходил под приготовленную нишу.

Если все подключено и сделано правильно, можно включить ток на входном распределительном щитке. Вас можно поздравить! Вы сделали правильный монтаж и разобрались, как подключить самостоятельно электрический духовой шкаф. Подключить варочную панель можно таким же способом. Главное, помнить о технике безопасности.

Простой способ установки электрического духового шкафа

• Шаг 1 – Определяемся со способом монтажа
• Шаг 2 – Устанавливаем корпус на место
• Шаг 3 – Производим электромонтаж

Шаг 1 – Определяемся со способом монтажа

Первое, что нужно определить, это следующие моменты:

Модель духового шкафа зависимая от варочной панели или независимая (связанная или не связанная с варочной поверхностью)? В первом случае подключить панель и духовку нужно к одному питающему кабелю, при этом оба устройства должны быть соединены между собой согласно рекомендациям производителя. Независимый электрический духовой шкаф можно установить отдельно, причем на него поставить газовую варочную панель (она более экономная).

Решив все эти вопросы и создав благоприятные условия для установки техники, можно переходить далее – непосредственно к монтажу!

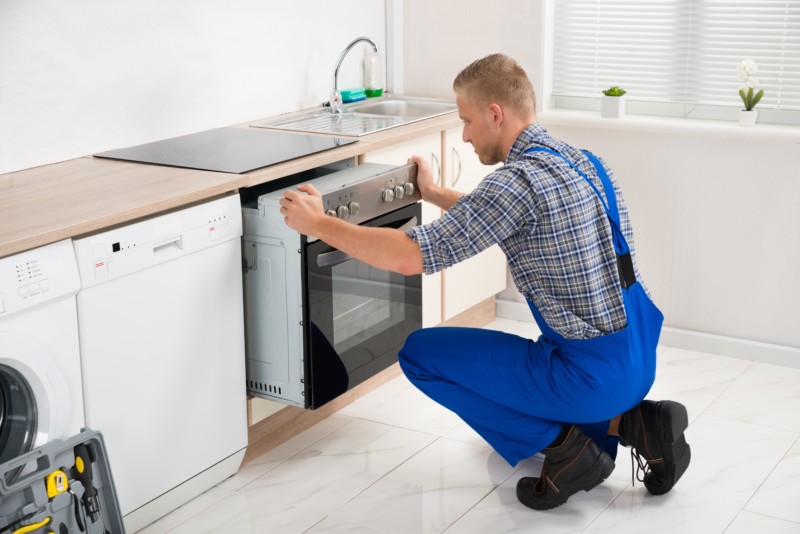

Шаг 2 – Устанавливаем корпус на место

Чаще всего используют корпус техники, встраиваемый в кухонный гарнитур, что позволяет сохранить интерьер кухни и сэкономить свободную площадь комнаты. Современные производители мебели и техники создали единый стандарт, чтобы корпус идеально входил в специально предназначенную для этого секцию гарнитура. Все, что Вам нужно – аккуратно установить электрический духовой шкаф на свое место под столешницей (как показано на фото) и выровнять строго по уровню.

Обращаем Ваше внимание на то, что любой перекос негативно отобразиться на эффективности подогрева. Более того, неправильная установка в 80% случаев является причиной выхода техники из строя!

Используя строительный уровень, подгоните корпус, чтобы он ровно стоял как в горизонтальной, так и вертикальной плоскости. Выравнивание производится откручиванием ножек, собственно, как и при установке посудомоечной машины. Чтобы духовка не перегревалась при работе и преждевременно не сломалась, рекомендуем учитывать следующие требования, которые позволят правильно установить электрический духовой шкаф своими руками:

1. Расстояние от нижней части корпуса до пола должно быть не менее 5 см, лучше 8.
2. Воздушный зазор между кухонным гарнитуром и боковыми стенками духовки должен быть 5 см.
3. От задней стенки дистанция должна быть не менее 4 см.
4. Позаботьтесь, чтобы рядом с техникой была установлена розетка (если мощность не превышает 3,5 кВт). Производить подключение через удлинитель крайне запрещается, если конечно Вы не сделали удлинитель своими руками!

Вот и все требования по установке электрического духового шкафа в кухонном гарнитуре. Последнее, что осталось – произвести подключение к электросети. Если вас смутил пункт — отступ снизу, рекомендуем просмотреть видео, на котором наглядно показана установка духового шкафа согласно требованиям производителя:

Шаг 3 – Производим электромонтаж

Вот мы и подошли к финальной части процесса, в которой нужно самому подключить электрический духовой шкаф к сети. О том, как произвести подключение к обычной розетке, мы рассказывать не будем, все и так очевидно. Если же Вы решили вывести провод из распределительно коробки, тут дела обстоят немного сложнее.

Первым делом нужно обязательно отключить электроэнергию на вводе, чтобы защитить себя от поражения электрическим током. Если из корпуса не выведен шнур для подключения к сети, Вам необходимо найти клеммную колодку с задней стороны и используя провод ПВС либо ВВГ подходящего сечения, завести жилы в соответствующие клеммы. Другой конец проводника нужно подключить к вводным жилам (от распределительной коробки). Обязательно соблюдайте цветовую маркировку проводов: фаза (коричневый) ведется к клемме L, ноль (синий) к «N», заземление (зеленый) к «PE».

Перед подключением кабеля убедитесь в том, что он способен выдержать токовые нагрузки. Для этого произведите расчет сечения кабеля по мощности и току. Обычно для питания электрического духового шкафа мощностью 3,5 кВт используют медный трехжильный кабель, сечением 2,5 мм.кв. Если нагрузка больше, рекомендуется применять проводник с жилами 4 мм.кв.

Помимо этого Вы должны защитить себя от поражения электрическим током, а также саму технику от короткого замыкания и перегрузок. Для этого необходимо подключить УЗО и автоматический выключатель, как показано на схеме ниже. О том, как выбрать УЗО и автоматический выключатель мы уже говорили, с чем Вам и советуем ознакомиться!

В конце концов, необходимо проверить правильность установки и подключения электрического духового шкафа и после этого включить электроэнергию на распределительном щитке. Если ничего не искрит и световая индикация работает, значит, Вам удалось все правильно подключить своими руками!

Рекомендуем также просмотреть видео инструкции, на которых процесс подключения показан более подробно:

Надеемся, что теперь Вы знаете, как подключить электрический духовой шкаф к сети своими руками. Если у Вас возникли какие-либо вопросы, оставляйте их в комментариях либо задавайте нашим специалистам в категории «Вопрос электрику»!

Один комментарий

Меня смутило то что снизу для шкафа должен быть зазор для вентиляции, но везде шкаф ставят вплотную на полку, по бокам есть зазор сзади есть сверху есть но низ всё время вплотную с полкой или дном корпуса мебели, как же осуществить монтаж правильно?

Подключение духового шкафа к электросети

Электрическая духовка обладает большими возможностями, чем газовая. Выставленный температурный режим чётко контролируется за счёт одинаковой подачи электрического тока на нагревательные элементы. Именно поэтому многие хозяйки отдают своё предпочтение этой разновидности духового шкафа. К тому же для установки и подключения прибора нет необходимости вызывать мастера. Монтажный процесс обычно производится самостоятельно, с ним без труда справляется мужская половина дома. Но подключение духового шкафа к электросети напряжением 220 вольт – дело серьёзное, и к нему следует относиться со всей ответственностью. При этом нужно знать некоторые нюансы, от которых зависит качество конечного результата.

Если духовка имеет мощность не более 3,5 кВт, то существует несколько позиций, от которых зависит качество дальнейшей эксплуатации. Поэтому при самостоятельной установке бытового прибора обязательно используются:

• Медный кабель с трёхжильным сечением 2,5 мм² марки ВВГ.
• Евророзетка на 16 А с заземляющим контактом.
• Вилка на 16 А. Лучше, если она будет угловой, потому что подобная конструкция занимает меньше места, которого за кухонным гарнитуром не так и много.
• Дифференциальный автомат на 16 А. Установка автомата проводится в распределительном щите или на стене недалеко от духовки.

Производители рекомендуют проводить подключение на отдельный шлейф от распределительного щита. Если кухня находится в стадии ремонта, то провод лучше уложить в штробы. Если прокладка линии производится по отремонтированным плоскостям, то кабель обязательно помещается в пластиковые защитные короба или в специальный плинтус, внутри которого проделаны каналы для укладки кабельной продукции.

Розетка для духового шкафа

В принципе, если в кухне уже установлена евророзетка, которую используют для другой бытовой техники, то и духовку к ней тоже можно подключить, если выполнены три главных условия:

1. Мощность духовки не превышает 3,5 кВт.
2. Розетка подключена к трёхжильному медному проводу сечением 2,5 мм².
3. Вместо обычного автоматического выключателя с тепловым расцепителем, в распределительном щитке установлен дифавтомат, который выдерживает номинальный ток силой 16 А.

Часто встречаемая схема распределения тока по участкам – это два автомата на две группы: освещение и розетки. На последнюю ставится прибор номиналом 16-25 А. Если в розеточной группе заменить обычный автомат на дифференциальный, то это даст возможность использовать одну из розеток для подключения духового шкафа. Но тут возникает другая ситуация: подключённая духовка забирает на себя весь защитный потенциал автомата, а значит, при включении шкафа другой прибор в розетки подключать нельзя, иначе выбьет автомат.

Поэтому в кухню от распределительного щитка дома рекомендуется тащить отдельный электрический шлейф, к которому будет подключена духовка. А это затраты и на приобретение расходных материалов, и на проведение электромонтажных работ. Поэтому придётся сделать выбор: или экономия, но неудобства в одновременном использовании бытовых приборов, или максимальное удобство, но расходы. Но учтите, что в любом случае обычный автомат меняется на дифференциальный или рядом с первым устанавливается дополнительная защита в виде прибора УЗО.

Ниже приведены несколько полезных советов, касающиеся установки и эксплуатации розетки

• Месторасположение – на стене, на высоте не более 90 сантиметров, но и не ниже 10-15 сантиметров над уровнем пола. Последний параметр определяется за счёт возможных протечек на кухне. Это расстояние не позволит воде попасть на прибор.
• Нельзя монтировать розетку непосредственно за духовым шкафом. То есть, месторасположение можно сместить влево, вправо, приподнять выше.
• Влажная чистка духовки проводится только при отключённом приборе.
• Расстояние от газовой трубы до электропроводки и розетки не должно быть меньше 60 сантиметров.

Сегодня производители разных стран для мощных электроприборов предлагают разные модели розеток. На фото ниже они показаны. Производители тех же электрических духовок не знают, какая розетка будет установлена у потребителя дома. Поэтому электродуховки в торговую сеть поступают без вилок. А значит, к питающему кабелю, который отходит от духового шкафа, её придётся подключать самостоятельно.

Подключение вилки к проводу представляет собой точное подсоединение определённых жил кабеля к контактам прибора. Сегодня в основном используется цветовое отличие. Из трёх жил жёлто-зелёная является заземляющей, остальные фазными и нулевыми. Но для точного определения лучше вскрыть клеммную коробку на задней стенке духовки и посмотреть, какой провод, куда подсоединён.

В том случае, если клеммная коробка закрыта пломбой, то проверку проводят мультиметром. Проверяется именно заземляющая жила. Щуп чёрного цвета подсоединяется к проводу (жёлто-зелёному), красный к корпусу духовки. Если на дисплее засветился ноль, то это на самом деле заземляющий контур. После чего концы питающего кабеля соединяются с клеммами в вилке. Жила заземления смыкается с соответствующей клеммой. Чаще всего она располагается посередине между клеммами фазы и ноля и обозначается специальным значком, как показано на фото ниже. Две остальные жилы подключаются к любым клеммам в независимости это ноль или фаза. Чтобы провод не болтался, его фиксируют хомутом, который прикручивается к корпусу вилки.

Нюансы подключения мощной духовки

Если мощность электрического духового шкафа превышает 3,5 кВт, то для его установки и подключения потребуются другие расходные материалы. А именно:

• Медный кабель ВВГ сечением 3х6 мм².
• Вилка и розетка на ток 32 А.
• Дифференциальный автомат на 32 А.

В такой ситуации рассматривается единственный вариант с отдельной прокладкой кабеля от распределительного щита до евророзетки. А монтаж аналогичен вышеописанному.

Подключение кабеля к духовке

Не все производители проводят подключение питающего кабеля к прибору на заводе. Провод приходит в комплекте, и его надо самостоятельно подключить. Здесь проводятся такие же мероприятия, что и с розеткой. Вскрывается клеммная коробка, которая закрыта крышкой, фиксируемой винтами. Под ней располагается колодка с тремя соединительными клеммами. Они обязательно обозначаются буквами латинского алфавита или значками. Например, «L» — это фаза, «N» — это ноль, и значок заземления.

Кабель проводится через фиксирующий сальник, где он будет плотно удерживаться. Жилы подключаются в соответствии с назначением. В этом случае неважно, синий и коричневый провод, к каким клеммам (L и N) будут подключены. Для однофазной сети это не имеет никакого значения. Важно лишь точно подключить заземляющий провод.

После соединения всех жил клеммная коробка закрывается крышкой. Затем прибор проверяется на предмет его правильной работы: вилка втыкается в розетку, и проводится включение на любой режим. Если вдруг тут же перегорела лампочка подсветки, а остальные узлы работают, не стоит паниковать. Перенос духового шкафа в комнату и перепад температур создают условия появления конденсата внутри прибора. Это часто служит причиной перегорания лампы. Её надо просто заменить новой. Теперь переходим к установке духового шкафа в кухонный гарнитур.

Схема встройки духового шкафа в гарнитур на кухне определяется условиями безопасной эксплуатации прибора. Место встройки бывает разное: напольная тумба, пенал или подвесной шкафчик. Главное – соблюсти размеры шкафа с размерами духовки. Они определяются вентиляционными зазорами, с помощью которых из гарнитурного предмета мебели будет удаляться тепло, исходящее от духовки.

• От задней стенки шкафа до духовки, должно быть расстояние не меньше 5 сантиметров.
• От боковых стенок 5 сантиметров.
• От пола 10 сантиметров.

Внимание! Устанавливать духовой шкаф вблизи раковины кухонной мойки запрещается. Между двумя приборами должно оставаться расстояние не меньше 60 сантиметров.

Перед началом эксплуатации духовку надо помыть и прокалить при высокой температуре.

Заключение по теме

Перед тем как подключить встраиваемую в гарнитур духовку, нужно обязательно ознакомиться с инструкцией, которую производитель вкладывает в комплектацию. В ней чётко обозначаются правила и последовательность установки и подключения. Следуя им, можно говорить о высоком качестве конечного результата. Но учитывайте и правила согласования мощности прибора с расходными материалами: кабелем, розеткой и прочими.

Подключение варочной панели и духовки к одному кабелю питания

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм 2 .
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панели Безобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.
