Как искать утечку тока в квартире?

Утечка тока и способы ее устранения

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.

В чем основная опасность этого явления?

Отметим, что в природе не существует изоляции со стопроцентной надежностью. Самые лучшие образцы не предохраняют от микроскопических параметров утечки. Но при полной исправности такие величины мизерны и не представляют собой какой-либо угрозы организму человека.

А вот разрушение оболочки изоляционного слоя способствует увеличению потерь и становится угрожающим для нашего здоровья. Потери на таких участках показателей сопротивления превращают тело в своеобразный проводник. Любой контакт с кабельной оболочкой, поверхностью устройств, розеткой или штепселем, прикосновение к стенам здания и трубам систем отопления и водоснабжения вызывает протекание тока сквозь тело в землю. Возникает опасность тяжелых травм, а в отдельных случаях и летального исхода.

Есть и еще один момент, о котором иногда забывают. Значительно меняется потребление энергии в доме. Все ваши приборы находятся в отключенном состоянии, а прибор учета фиксирует потребление поступающей энергии.

Основные проявления угрозы

Каждому владельцу частного домостроения и городской квартиры важно ознакомится с причинами подобного явления, возможными последствиями и способами их устранения. Для этого нужно уметь выявлять оборудование, в котором сопротивление изоляции понижено.

Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен. Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны.

Как найти утечку тока?

Наиболее распространенный способ классического измерения – выполнить тестирование с помощью мегомметра. Им в основном пользуются профессионалы, и в домашней обстановке этот прибор имеется далеко не у всех. Поэтому мы рассмотрим более популярные и простые средства, это могут быть мультиметры и индикаторы напряжения.

При наличии металлического корпуса на тестируемом приборе удобным вариантом будет применение индикатора. Иногда владелец сомневается в исправности или просто опасается пользоваться подобным тестером. Рекомендуется в таком случае использовать обыкновенную отвертку-индикатор, более привычную при поиске сетевой фазы. Процедура происходит очень просто – жалом тестера необходимо дотронуться до корпуса устройства, находящегося под напряжением. Самое минимальное срабатывание фазоискателя свидетельствует о неисправности проверяемого прибора. Это однозначно служит сигналом об опасности для окружающих.

Иногда причина не только в потере сопротивления, а в элементарном обрыве перемычки заземления.

Обратите внимание! Проявляйте повышенную осторожность, чтобы не допустить касания рук к жалу и корпусу изделия.

Обесточенность оборудования – главное требование для выполнения проверки мультиметром. В начале процедуры его переводят на режим измерения. Переключение фиксируется на обозначении 20 МОм. Надежно устанавливается в корпусе оборудования один щуп тестера, а второй соединяется с контактным штырем вилки. Аналогичное действие выполняется для второго штыря и при смене полярности щупов.

Бесконечность проявится на шкале прибора в случае полной исправности проверяемого оборудования. Если этого не произойдет, необходимо срочно утилизировать или отремонтировать вышедший из строя электропотребитель.

Идентичный рассмотренному выше порядок действий выполняется при использовании мегомметра. Обратите внимание на генерацию напряжения в диапазоне 500-1000 Вольт при поворотах рукоятки тестера. Такой момент важно учитывать при проверке слаботочных элементов, которые могут быть испорчены во время процедуры.

Особенности тестирования проводки

Главная потенциальная угроза при утечке в проводке скрытого типа – поражение во время поклейки обоев или нанесения штукатурки. Есть способы обнаружить дефекты без обращения к профессионалам. Одним из давно проверенных и популярных вариантов является обычный транзисторный приемник с диапазоном приема на длинных и средних волнах.

В начале предстоящего мероприятия убедитесь, что все потребители энергии отключены. Настраиваем приемник на частоту, свободную от вещания и медленно передвигаемся с ним вдоль зон прокладки кабеля в стенах. В непосредственной близости от мест с утечкой наблюдается специфическое проявление в динамике фонового шума.

Рекомендуемые средства защиты

Во избежание получения травм и более тяжких последствий домашнюю сеть следует оборудовать специальными защитными компонентами. Обычно применяются современные диффавтоматы.

На практике эти универсальные приборы сочетают свойства автоматических выключателей и УЗО. Происходит мгновенное отключение при неблагоприятной обстановке, срабатывание и обесточивание сети.

Как проверить утечку тока в автомобиле. Мультиметром или попросту тестером + подробное видео

Наверное, половина владельцев наших старых ВАЗ, начиная от «копейки», заканчивая «четырнадцатой» моделью – сталкивались с таким неприятным процессом как утечка тока! Справедливости ради и некоторые иномарки, могут этим грешить. Чем это чревато — да все просто приходите вы с утра к автомобилю, открываете, пытаетесь завести, а он еле-еле двигатель крутит или вообще не крутит (кстати, если утечка сильная, то и открыться не сможет). Как же так — ставил недавно новый аккумулятор, а он опять не работает! Спокойно, оказывается дело не в нем! Нужно проверять бортовую систему …

СОДЕРЖАНИЕ СТАТЬИ

• Причины утечки
• Как сказывается разряд на аккумулятор?
• Нормальное значение утечки тока
• Определение утечки своими руками
• Как устранить утечку самому + ВИДЕО

Почему я начал с наших ВАЗ, так жестко – что, мол, только у них токи утечки большие? Просто система питания автомобиля мягко сказать была неидеальна. Она не отключала кучу различных потребителей, которые потихоньку высасывали питание с батареи. Правда сейчас в новых моделях эта проблема решена, еще на уровне «Гранты», я уже молчу о «ВЕСТЕ», как собственно и на многих иномарках. Однако существует ряд нештатного оборудования, если установить его не правильно, то оно может расходовать энергию АКБ даже после отключения. Итак, для начала причины.

Причины утечки

Они бывают штатные автомобильные, «накрылось» оборудование, которое установлено с завода. Это может быть:

• Генератор
• Стартер
• Аудиосистема
• Штатная сигнализация
• Проводка

Это основные причины, в основном много энергии на себя может брать стартер, когда выходит из строя – например, заклинило у него подшипник (втулку), и он попросту плохо крутит. Но штатные причины утечки крайне редки, проявляются, в основном, после больших пробегов, в 150 – 250 000 километров, когда узлы изношены.

Приобретенные утечки тока. Это все то оборудование что вы устанавливаете сами в автомобиль, например:

• Нештатная сигнализация
• Нештатная магнитола
• Камеры
• Видеорегистраторы
• Антирадары
• Навигаторы

Перечислять можно долго, на моей практике был случай — когда утечка тока была из-за нештатного подогрева сидений, он был со своим регулятором, который подключили напрямую к предохранителю, и даже когда он не грел питание в 1Ампер жрал – за ночь АКБ разряжался капитально! Стояло его переключить нормальному электрику, через замок зажигания — все встало на свои места.

Скажу так ребята – 90% причин утечек, это реально нештатное оборудование, по статистике это сигнализация и магнитола! Так что если, даже новый АКБ быстро садится – проверяем в первую очередь именно эти элементы.

Хочется также отметить — если сами не понимаете, в бортовой сети машины, обращайтесь к специалистам электрикам на СТО!

Как сказывается разряд на аккумулятор?

Если сейчас многие подумали – «А пофиг, меня не пугают утренние разряды, я заряжу свою батарею и буду дальше кататься! Ну, разрядится — что в этом страшного?»

А страшное есть – это называется глубокий разряд АКБ, даже новая батарея после нескольких таких разрядов просто выйдет из строя. Все потому что обычные кислотные аккумуляторы, имеют электролит, сделанный из дистиллированной воды и серной кислоты, а серная кислота при разряде оседает в качестве солей на пластинах, закрывая рабочую поверхность. Соли настолько сильно кристаллизируются, что они уже не растворяются – работа аккумулятора будет нарушена! Емкость упадет в два – три раза и вы уже не сможете запустить двигатель, потому как пусковой ток также понизится.

В общем, допускать глубокие разряды нельзя, особенно на кислотных вариантах АКБ (есть еще AGM и GEL технологии, но там немного по-другому)! Это своего рода аксиома.

Теперь начинаем собственно об утечки тока, для начала нормальное значение.

Нормальное значение утечки тока

Машина это крупный узел из сплетений проводов, бортовых компьютеров, всевозможных реле, других сложных агрегатов (которые питаются электричеством), а поэтому утечка от батареи будет неизбежной! То есть малые значения это абсолютно нормально!

Утечка также будет происходить еще и потому что минусовая клемма от аккумулятора, прикручивается к кузову, который имеет огромную массу, а значит статическую энергию, так ток будет немного, но утекать. В общем, малая утечка это вполне нормально, вот только какая она должна быть?

Показатели нормальных значений сильно колеблются, от марки и габаритов машины, до установленных в нее опций.

НА многих иномарках, он вообще отсутствует. Однако даже если в среднем от 15 до 75 мА (миллиампер), это нормальные показатели. Если взять среднюю иномарку класса «B» или «C», то утечка должна быть примерно 40 мА.

На больших авто, даже допускается в 80 мА, однако если вы подключаете оборудование, и у вас ток утечки измеряется в сотнях миллиампер или уже в амперах, то это однозначно много! Нужно срочно искать причины.

Определение утечки своими руками

Скажу так ребята, если пару раз ваш новый аккумулятор разрядился на столько — что даже двери не открываются, то это однозначно идет утечка тока. Срочно проверяем, причем можно сделать своими руками, однако для этого нам потребуется «мультиметр», многие его называют «тестером», хотя кому как нравится – это не суть.

Если у вас нет, то его банально можно купить, нужная в хозяйстве вещь, да и стоит он всего рублей 200 – 300 за самую простую модель. Если жаба душит, тогда едем либо к другу, либо на СТО, правда там с вас возьму деньги – примерно 500 рублей, так что купить все же выгоднее.

Ну что проверка утечки проста и банальна, нам понадобиться.

• Ключ на 8 – 10 чтобы открутить клемму
• Мультиметр

Можно приступать к проверке.

• Открываем капот, откручиваем минусовую клемму с аккумулятора.

• Снимаем ее, ставим мультиметр в режим измерения тока, то есть ампераж

• Теперь «щупы» мультиметра, ставим в разрыв между клеммой и контактом АКБ.

• У вас появятся цифры утечки, если они в норме и измеряются в миллиамперах, то это хорошо! Если они в амперах, то срочно нужно принимать меры!

Как видите все достаточно просто сделать самому, никаких супер умений знать не нужно.

Как устранить утечку самому?

В общем как я писал сверху, утечками в основном страдают нештатные магнитолы и сигнализации. Да и прочие навесные гаджеты, что делаем – идем методом исключения, отключаем гаджеты физически из цепи и по новой замеряем утечку, если она нормализовалась до положенного значения, значит все дело в этом устройстве, в моей практике «жрали» энергию, в основном магнитолы, сигнализации тоже бывало, но редко! Потому как «сигналку» рядовой обыватель поставить сам не может, а вот магнитолу – может, как правило, помимо замка зажигания, она то и расходовала энергию.

Однако справедливости ради, стоит отметить, что иногда выходят из строя генераторы, стартеры и прочие реле. Тут уже совсем другая история – если вы все отключили (гаджеты, магнитолу, сигналку), а утечка все равно присутствует мигом на СТО! Иначе убьете свой АКБ, а это уже не дешево.

Сейчас видео версия смотрим, проверил на своей машине.

НА этом заканчиваю, читайте наш АВТОБЛОГ.

(39 голосов, средний: 4,08 из 5)

Похожие новости

Что такое емкость аккумулятора. Автомобиля или телефона, как и в.

Гелевый или кислотный аккумулятор. Какой лучше? Только факты + В.

Банка аккумулятора. Что это такое? Сколько их? Какое напряжение

Как определить, что идет лишняя утечка тока через счетчик

Далеко не каждый хозяин и тот, кто задумал ремонт, знает о потенциальной опасности утечки тока, который идет на пути от фазы до любого элемента заземления через все токопроводящие предметы. Ими могут быть и ванная, и стиральная машинка, и даже металлическая батарея, то есть по тем предметам, по которым ток не должен проходить ни в коем случае. Основным источником утечки тока может быть плохое состоянии изоляции либо ее полное отсутствие, особенно, в местах установки счетчика электроэнергии. Стоит понимать, что малейшее нарушение изоляции проводов является огромной опасностью для всех жителей дома или квартиры – от электрических ожогов до пагубной смерти и нужно постараться этого избежать.

Обнаружив повышенный расход электроэнергии, стоит незамедлительно обратить внимание на работу счетчика. Если даже при полностью выключенных приборах счетчик все равно мотает, при малейшем прикосновении к предметам, подключенным к электричеству, чувствуется слабый удар тока или другие похожие ощущения, дело не стоит замедлений, нужно определить, где идет лишняя утечка тока через счетчик.

Самый простой способ использовать специальные измерительные и индикаторные устройства – мультиметр, индикаторную отвертку, мегомметр или омметр, на крайний случай можно воспользоваться старым дедовским способом с помощью радиоприемника. Рассмотрим все по порядку.

Используя индикаторную отвертку нужно проверить наличие фазы на разных участках предметов, которые проводят электричество. В случае, если лампочка индикатора загорится, значит у данного предмета или элемента нарушено состояние изоляции.

Мультимерт в режиме омметра позволит быстро найти утечку тока путем проверки показателей сопротивления. Сделать это можно за несколько минут, достаточно включить мультиметр, выставить режим омметра, и с помощью щупов проверить показатели сопротивления между корпусом электронного прибора и каждым штырем вилки. Показатели должны превышать 20 МОм.

Еще наши дедушки знали, что наличие помех при работе радиоприемника свидетельствуют о наличии утечки тока в скрытой в стене проводке. Достаточно лишь было настроить устройство на улавливание средних и длинных волн, и установить прослушивание молчащей станции. Громкость выставляли выше среднего диапазона и, проводя устройством по стене, находили утечки. Ее свидетелем станет появление шумов в динамике.

Как найти ток утечки в автомобиле

Многие автолюбители сталкивались с проблемой запуска автомобиля, у которого разрядился аккумулятор. «Симптомы», как правило, однотипные:

• стартер едва прокручивается;
• из-под капота доносятся характерные щелчки реле;
• индикаторы приборной панели гаснут при проворачивании ключа зажигания.

Еще хуже – аккумулятор настолько разряжен, что даже центральный замок не срабатывает. Одним словом, ситуация не из приятных, особенно когда она возникает после ночного простоя автомобиля, а вам необходимо срочно ехать на работу или по делам. Причина может быть банальной – забыли выключить внешнее освещение. В таком случае для быстрого запуска авто достаточно воспользоваться пускозарядным устройством, попросить у кого-нибудь «прикурить» от его автомобиля или поставить аккумулятор на зарядку и провести день в тесном кругу с другими пассажирами общественного транспорта.

Причины разрядки аккумулятора

Глубокая разрядка аккумулятора плохо сказывается на его работе. Но намного хуже, если эта ситуация повторяется изо дня в день. И вот тут стоит задуматься, в чем же именно причина такого поведения вашего железного коня. Из основных можно выделить:

• изношенность аккумулятора;
• несоответствие соотношения «зарядка/разрядка» от генератора;
• выход из строя генератора;
• плохая работа стартера;
• внештатные токи утечки.

В первую очередь необходимо проверить сам аккумулятор. Если он у вас более 3-5 лет, то он теряет свои свойства удерживать заряд. Для проверки отсоединяем клеммы аккумулятора, оставляем его на 2-3 часа и проверяем напряжение на контактах. Для этого достаточно обычного мультиметра – подсоединяем его к клеммам аккумулятора, придерживаясь полярности (плюс к плюсу, минус к минусу). Оптимальное значение напряжения 12,65 В, минимально допустимое – 11,9 В.

Зависимо от характера использования автомобиля аккумулятор может не успевать восстанавливать заряд от генератора. На это могут влиять короткие поездки, простои в пробках, частые запуски и глушение двигателя. Эти факторы имеют большое влияние на аккумулятор в холодную пору года.

В автомобилях с большим пробегом достаточно часто причиной может быть выход из строя генератора. Как правило, на приборной панели должно появиться соответствующее предупреждение, но иногда мы можем на это не обратить внимания. Также причина может быть в стартере – из-за изношенности подшипника или заклинивания втулки он начинает брать больше питания при прокручивании. В таких случаях нужна замена запчасти новой или ее восстановление на СТО.

Ток утечки

Если все перечисленные выше причины не подтвердились на разных этапах диагностики, тогда нужно перейти на следующий – поиск токов утечки. Причинами их возникновения могут быть:

• загрязнение и окисление клемм аккумулятора;
• повреждение изоляции автомобиля;
• некорректное подключение дополнительного оборудования (внештатная магнитола, сигнализация).

Первые две можно определить визуально, а для последней уже понадобится дополнительное оборудование для диагностики. Опять таки, можно использовать обычный мультиметр или токоизмерительные клещи.

Измерение тока утечки

Перед началом диагностики нужно провести подготовительные работы. В первую очередь оставляем открытым капот и выключаем все потребители тока – магнитолу, внешнее и внутреннее освещение, вынимаем ключ из замка зажигания, закрываем двери. Во время измерения мультиметром аккумулятор будет выключаться и выключаться, может сработать центральный замок. Поэтому, для доступа в авто лучше оставить окна открытыми.

Для измерения вам понадобятся:

• мультиметр с диапазоном измерения постоянного тока не менее 10 А;
• щупы-крокодилы (для удобства подключения);
• рожковый или накидной ключ на 8 или 10 (необходимо подбирать под автомобиль);
• рабочие перчатки.

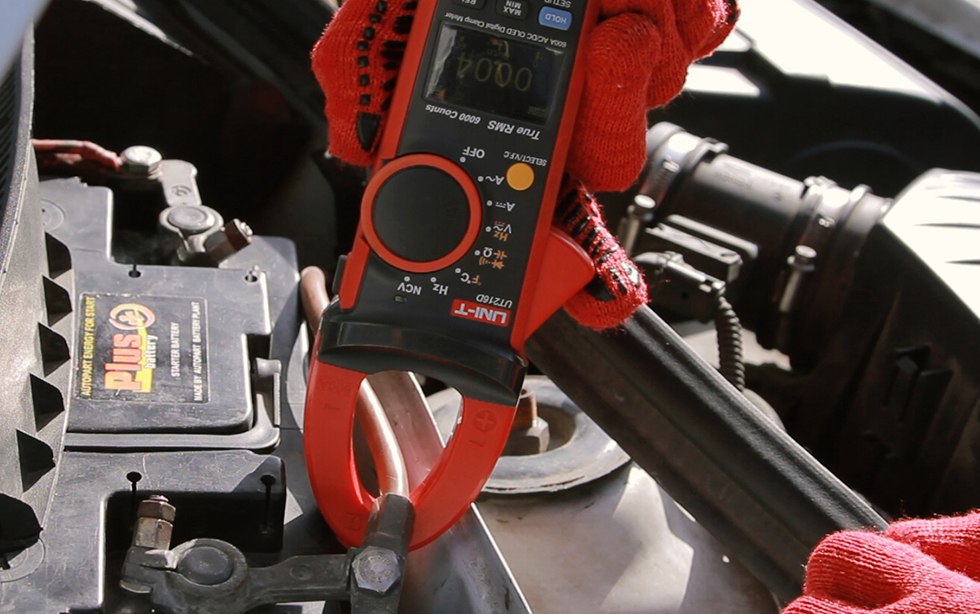

Достаточно удобно измерять ток утечки токоизмерительными клещами – не нужно ничего отсоединять, просто обжимаем провод и проводим измерения. Недостатком клещей считается их неточность и способность улавливать паразитные токи. Но при помощи обнуления кнопкой «Zero» можно достичь точных результатов.

Обжимать необходимо или плюсовый или минусовый провод со всеми проводами, которые подсоединены к одной из клемм (если такие есть). Единственный момент – клещи должны измерять постоянный ток. Как правило, их цена на порядок выше в сравнении с обычными клещами для измерения только переменного тока.

Допустимые границы тока утечки – 20-80 мА. Как правило, нормы потребления тока штатными устройствами следующие:

• память магнитолы – 5-10 мА;
• сигнализация – 20-25 мА;
• электронный блок питания – 3-5 мА.

К наиболее популярным внештатным устройствам можно отнести «неродную» акустическую систему (магнитола, усилители) и сигнализацию. Также может быть утечка тока из-за таких потребителей как видеорегистратор и GPS-навигатор, которые подключены через гнездо прикуривателя, поскольку в некоторых автомобилях на него питание подается независимо от замка зажигания. Довольно часто причиной является закорачивание концевика подсветки багажника, из-за этого лампа постоянно включена.

Сразу после того как мы подключили мультиметр, значение тока утечки может быть больше допустимых пределов. Не нужно сразу паниковать. Подключая мультиметр в разрыв, мы фактически замыкаем цепь и подаем питание на приборы. Зависимо от автомобиля нужно некоторое время, чтобы он снова перешел в режим простоя – от 1 до 20 минут.

Если все же значение силы тока не уменьшается, тогда переходим на следующий этап – диагностика блока предохранителей и реле.

Проверка реле и предохранителей

Распределительная коробка с предохранителями и реле находится под капотом. Дополнительно возможно размещение еще одного блока в салоне автомобиля возле приборной панели, под задним сидением, а также в багажнике. Поиск возможного потребителя лишнего тока проводим следующим образом:

• мультиметр должен быть подключен таким же образом, как при измерении тока утечки;
• каждый предохранитель по очереди вынимаем и вставляем на место, при этом смотрим, не меняется ли значение тока на дисплее мультиметра;
• если обнаруживаем существенное уменьшение (до уровня допустимого), тогда смотрим в технической документации автомобиля за что отвечает этот предохранитель и переходим к детальной диагностике устройств, за которые он отвечает.

Вы проверили все предохранители, но проблема с током утечки остается не решенной?

В таком случае нужно проверить оборудование, которое предохранителями не защищено. К нему относятся:

• генератор;
• стартер.

Проверка генератора

Одной из основных причин потребления тока генератором, как правило, является выход из строя силовых диодов его выпрямляющего блока (диодного моста). Это негативно влияет на состояние аккумуляторной батареи, как при простое автомобиля, так и при его перемещении. При простое происходит паразитное потребление тока, а при перемещении (или просто при работе двигателя) ток, который вырабатывает генератор, частично или полностью не поступает для зарядки аккумулятора. Для проверки токов утечки через генератор необходимо в первую очередь отсоединить аккумулятор от общей сети автомобиля (достаточно снять минусовую клемму).

После этого отсоединяем от генератора 2 силовых провода и соединяем их надежно вместе. Учитывая тип разъема, можно использовать для соединения болт и гайку соответствующего диаметра. Также необходимо место соединения заизолировать диэлектриком, подойдет обычная изолента. Теперь подключаем наш мультиметр в сеть автомобиля в режиме измерения тока и следим за показателем:

• если значение тока не изменилось, значит проблема не в генераторе;
• если уменьшилось до допустимых пределов, тогда нужно генератор ремонтировать или заменить его новым.

Проверка стартера

Сразу скажем – тока утечки в стартере нет. Тут немного другое понятие – рост величины пускового тока стартера, в результате чего не хватает тока аккумулятора для того, чтобы завести двигатель автомобиля. Одной из причин может также быть неправильно подобранный по мощности аккумулятор. Но если с ним все в норме, тогда нужно измерить пусковой ток вашего авто. Для этого вам понадобятся токоизмерительные клещи и наш видеообзор о том, как это правильно сделать.

Первичную проверку генератора и стартера можно сделать самостоятельно при наличии мультиметра и токоизмерительных клещей. Но их ремонт или замену лучше все же доверить работникам СТО.

Проверка проводки

Довольно часто при поиске тока утечки приходится сталкиваться с ситуацией, когда удалось выявить проблемную линию потребления тока, но все приборы, подключенные к ней, работают корректно. Причиной может быть повреждение проводки. Для этого необходимо протестировать мультиметром в режиме омметра. Как правило, заводская проводка прокладывается таким образом, что нарушения ее целостности возможно только в результате ДТП или умышленного повреждения. Поэтому в первую очередь источник токов утечки необходимо искать, проверяя проводку приборов, которые установлены внештатно.

Если у вас возникают трудности с запуском автомобиля из-за проблемы с аккумулятором, не нужно откладывать «на потом» поиск причин этого явления. Завышенные токи утечки медленно, но уверенно убивают ваш аккумулятор. Также проблемы с проводкой могут привести к короткому замыканию и пожару в автомобиле. Дешевле будет вовремя провести диагностику самостоятельно или поручить это работникам СТО.

Увидеть процесс поиска токов утечки в автомобиле вы можете в нашем видео:

Наш интернет-магазин предлагает широкий ассортимент мультиметров, токоизмерительных клещей и пускозарядных устройств, которые вам в этом помогут. В случае возникновения вопросов по подбору оборудования или дополнительной консультации всегда обращайтесь, будем рады помочь.

Как локализовать возможную проблему утечки тока

У меня в квартире сейчас вся электрика, подключена через УЗО (с25 30mA). Это УЗО трогать нельзя (оно в щитке в коридоре).При ремонте кв добавились теплый пол, кондиционер. Я хотел бы, чтобы при утечке на стир. машине, теплом полу, кондиционере НЕ ВЫРУБАЛО СРАЗУ ВСЮ КВАРТИРУ. Как решить эту проблему? Можно ли установить перед этими потребителями еще одно дополнительное УЗО?

Мастеров онлайн: 494 Заказов в неделю: 1 543 Предложений в сутки: 1 036

Надо поставить отдельные группы и проблема решена.Это должен был предусмотреть электрик.С уважением ген.директор РемСтройКомп»Бурый медведь»Сергей

Так я пишу объединить стир. машину, теплом пол, кондиционер в одну группу по УЗО это решит проблему?

Дифференциальный автомат Вам в помощь! На каждое присоединение устанавливаете свой автомат и будет Вам счастье. Только я бы не стал на кондиционер ставить диф автомат, а ограничился обычным автоматом

диф автомат перед каждым из этих устройств что ли ставить?

Если Вы их объедините в одну группу, то один диф автомат нужен, на всю группу!

но а если они все одновременно работать будут, этот один диф автомат такую мощность просто не пропустит. можно УЗО одно на всю группу, а автомат (обычный) на каждое из устройств.

Нет.Кондёр отдельно без УЗО,тёплый пол отдельно можно УЗО можно без него,стиралка с УЗО.

если кондер под УЗО, будет много ложных срабатываний?

Смотрите, если вы планируете делать одну группу (стиральная машина, теплый пол и кондиционер), что не очень логично, то Вам нужно установить один дифавтомат. Если же Вы разделите на несколько групп, то на кондиционер можно поставить только автомат, это дешевле (УЗО, скорее всего, у вас ни разу не сработает на данном присоединении). Вероятность того, что вас ударит током от блока кондиционера, который у вас под потолком и на корпус которого каким-либо образом попала фаза, практически равна нулю.

я всех их объединяю в одну группу т.к. хотел сэкономить на УЗО. А влага, осадки для кондиционера не будет фактором опасности? Кондиционер внешний

т.е. кондиционер на улице будет

да конечно 3000т и я все поставлю

Возможно.Лучше без УЗо.

Солидарен с Александром. Стиральную машину и теплый пол в одну группу и на дифференциальный автомат 16А 30мА, на кондиционер обычный 16А.

Полностью согласен с Александром.

Если вы поставите Диф 16А 30ма, то есть большая вероятность того, что вместе с этим дифом будет успевать отрабатывать вводное УЗО. Необходима защита с током утечки 10ма, но на Диф 10ма посадить стиральную машину и теплый пол нельзя, так как суммарная токовая утечка при работе оборудования, будет превышать порог в 10ма. Остается один правильный вариант: кондиционер на автомат 16А, стиральная машина на Диф 16А 10ма, теплый пол Диф 16А 10ма (просто 10А 10ма не найти). Силиктивность, однако коллеги)

У Александра совершенно правильный ответ. Если вы ставите еще одно УЗО или Диф то номинальный ток устройства должен быть меньше предыдущего. На кондер УЗО вообще не нужно, у него на корпусе металлических частей даже нет. Ложные выключения теоретически могут быть, вызванные кратковременными токами утечки, т.е. УЗО может определить утечку на зарядку или разрядку емкостной нагрузки, как утечку тока и отключиться. Такое бывает при включении в цепь дешевого сетевого фильтра. Я вот только не понял — у тебя в квартире еще один отдельный щиток будет? тогда проще УЗО снять и по новой схему собрать с добавлением дифов/автоматов. Примерно так .

«УЗО снять» — в обще коридорном щитке нам запрещено что либо менять

Если есть место то конечьно можно

замена входного узо на сдвоеный автомат, установка в квартире ДИФа размером с автомат(ширина) и будет счастье. если необходимо готов выполнить Николай :

30 мА для общего вводного УЗО это очень мало, т.к. совокупная естественная утечка такого количества потребителей может превысить 30 мА. В чём сложность заменить это УЗО в коридорном щитке на УЗО с утечкой в 300 мА или вообще его убрать? Оно что стоит до счётчика и опломбировано? Добавлять вы собираетесь отдельно 3 независимые линии на кондей, стиралку и тёплые полы? В квартире есть/будет свой распредщиток или потащите эти провода/провод в коридорный щиток? Просто как в квартирном так и в коридорном щите (если место позволит) можно поставить диф.автомат на каждую линии, или (что будет дешевле) 1 общее УЗО с утечкой 30мА именно для этих линий. Ну кондей можно через УЗО и не пускать.

на конде-ер-автомат на теплый пол-автомат на ст.машину диф-16а. Вместо УЗО двухполюсной автомат и током не кого не ударит,а УЗО трогать можно всё что после счетчика это ваша собственность . Звоните помогу

щас продают специальные переходники автоматы! через них всё очень просто

Вы не написали все ли перечисленные сидят на одном розеточном кабеле или каждый из них в щит в коридоре идет своей кабельной линией.Допустим все сделано по уму и каждый потребитель в щит идет отдельным кабелем.Тогда для начала щит надо открыть( отдельная тема),вместо УЗО 25 на 30ма поставить УЗО от 40 а на 100ма( на 300ма я ставлю на коттедж).Кондиционер каким кабелем подключен? на нем висит вся квартира или только спальня?Если кондиционер подключен 3*2,5 кв.мм, то автомат на него 16А.Если 4 кв.мм-то 32 А.Стиральную машину и теплый пол повесить на УЗО 25А 30 ма( если они новые,то токи утечки минимальные). Перед ними поставить автомат на 16(25А).Можно вместо УЗО и автомата поставить дифавтомат 25А 30ма( следующий ток идет уже 100ма.Такой будет срабатывать одновременно с вводным на 100 ма).Я бы не мелочился и на теплый пол поставил бы УЗО 25а30ма, такое же- на стиралку, а в голове один автомат( а лучше 2)на 2 эти линии на 25А.А вообще по уму сделать в квартире свой щит, собрать его грамотно, а в коридорный щит вытащить только 1 кабель 3*6 кв.мм меди от своего счетчика( то что после счетчика никого не волнует).Но в коридорном щиту придется перерасключить счетчик более толстым проводом( 3на 6 кв.мм меди),поставить нормальный автомат на 50А хотя бы.А так все надо смотреть и по месту решать.

* Вводное УЗО поменять на F202 AC-40/0,3 (если одна фаза в квартире). * На стир.машину отдельно диф.автомат 16А/30mA или 16/10. * На кондиционер простой авт.выключатель — 16 А. * На теплый пол отдельно диф.автомат 16А/30mA. Все должно быть раздельно по своим группам. Это будет грамотно!

если было все правельно сделано то вам беспокоится не надо

Можно, но вырубать будет именно на площадке. Такова се ля ви. Поговорите с местным электриком, не обидьте копеечкой, и всё он вам сделает как надо.

После прокладка кабеля (только НГ) измерить сопротивления изоляции мегаомметром на 1000V.Минимальным значением сопротивления изоляции, при котором разрешается эксплуатировать энергоустановку, является 0,5 Мом.

Ток утечки в электрических сетях, как проверить и найти ток утечки

Ток утечки как физическое явление Вы наверняка слышали выражение «ток утечки» или «ток утечки на землю», но каждый ли сможет объяснить, что это такое? Из-за чего возникает ток утечки, чем он опасен, как его устранить? На эти вопросы мы и постараемся получить ответ.

Во-первых, для возникновения «утечки» току необходима замкнутая электрическая цепь, как и любому току проводимости. И нагрузкой здесь может стать практически любой проводящий объект: тело человека, ванна, труба, часть корпуса электроустановки и т. д. А если ток утечки оказывается чрезмерно большим, то может возникнуть опасность для здоровья людей. Вот почему необходимо иметь представление о данном явлении.

Схематически на рисунке изображен путь, который ток утечки проложил себе по телу человека. Почему ток пошел по телу в данном примере? Потому что сопротивление между корпусом и токоведущими частями установки по какой-то причине уменьшилось. Если корпус установки с поврежденной изоляцией заземлен, то ток утечки двинется к земле, и в месте контакта корпуса с землей из-за разогрева может случиться возгорание.

Ток утечки на землю разогреет место крепления провода заземления к корпусу, это и опасно пожаром. Если такое случится например на объекте горнодобывающей промышленности, где высока вероятность обильного выделения горючих взрывоопасных газов или иных легко воспламеняющихся веществ, это может привести к большой трагедии.

Для сетей с глухозаземленной нейтралью вышеописанная проблема, к сожалению, типична. Но есть и другая не менее опасная возможность. Для трехфазных сетей с изолированной нейтралью характерна утечка тока между фазами по земле через изоляторы, корпус, опоры ЛЭП, в случае если повреждена изоляция хотя бы одной из фаз.

Сопротивление параллельно соединенных изоляторов и опор уменьшается пропорционально их количеству, и при поврежденной изоляции шаговое напряжение может превысить безопасное для человека значение. В любом случае, если норма тока утечки превышена, необходимо срочно осуществить поиск источника неисправности и устранить утечку.

Итак, величина тока утечки связана с сопротивлением изоляции проводников, которое может быть как очень большим, так и малым при нарушенной изоляции. Так или иначе, через любую изоляцию всегда протекает хоть и очень мизерный, но реальный ток от токоведущей части установки, находящейся в данный момент под напряжением, к заземлению или к другой фазе.

Безопасное значение тока утечки регламентировано, его можно посмотреть в документации на соответствующее оборудование, но по причине работы устройства в агрессивной внешней среде, изоляция может повредиться, и ток утечки тогда возрастет. Для защиты от неприятных последствий необходимо применять «устройства защиты от токов утечки на землю».

УЗО

Чтобы защитить себя и своих близких от поражения электрическим током и от лишних расходов за утекающую в землю электроэнергию, необходимо использовать устройство защитного отключения или дифференциальный автомат (автоматический выключатель совмещенный с УЗО), — такое устройство мгновенно сработает и произведет аварийное отключение от сети всех потребителей в самом начале утечки.

Про УЗО у нас на сайте:

Ток утечки на землю в быту

Ток утечки может создать проблемы и в быту, некоторые люди часто используют этот термин, но понимают ли они сам процесс и осознают ли его потенциальную опасность? Ток ведь движется от фазы к земле через проводящие предметы, такие как металлические трубы, корпус стиральной машины, ванна, батарея — по предметам, не предназначенным в обычных условиях для прохождения по ним тока.

Старение изоляции, оплавленная изоляция, частые перегрузки или механически поврежденная изоляция — вот лишь несколько поводов задуматься, а нет ли здесь токов утечки. Любое нарушение изоляции может привести к утечке тока в жилище и к опасности для жильцов. Давайте же разберемся, как обезопасить себя от этих вредных явлений в быту.

Изначально необходимо понимать, что не существует идеальной изоляции. Конечно, исправная изоляция не опасна, но хоть немного нарушенная изоляция уже несет серьезную угрозу. Прикоснувшись к корпусу стиральной машины, к оболочке кабеля, или просто к вилке, где имеет место утечка тока через поврежденную изоляцию, человек может сильно пострадать и даже погибнуть.

Менее опасным, но не менее неприятным симптомом утечки является повышенный расход электроэнергии — ток проходит через счетчик даже при полностью выключенных потребителях квартиры или дома. Уехали в отпуск, вернулись, и увидели, что холодильник намотал непомерно много. А дело то вовсе не в холодильнике, а в нарушенной где-то изоляции.

Имея представление о природе тока утечки, человек сможет легко найти и устранить неисправность, если на то возникло подозрение. Что может стать причиной для такого подозрения? Например, прикосновение к электрическому обогревателю сопровождается ощущением слабого удара током или прикосновение к стиральной машине во время мытья рук над ванной приводит к похожим ощущениям. Это однозначно указывает на то, что где-то в приборе имеет место поврежденная изоляция. Нужно искать «течь».

Проще всего в домашних условиях использовать мультиметр или индикаторную отвертку. Либо измерить сопротивление мегомметром, если такой вдруг оказался под рукой. Конечно, мегомметр есть далеко не у каждого обывателя дома, поэтому рассмотрим самые простые возможности.

Проверка на утечку при помощи индикаторной отвертки

Оборудование с проводящей оболочкой, такое как холодильник, стиральная машина, водонагреватель — можно очень просто проверить на наличие тока утечки индикаторной отверткой. Осторожно прикоснитесь к корпусу включенного прибора индикаторной отверткой так, словно проверяете наличие фазы в розетке. Если индикатор хоть немного засветится, то это явный признак утечки, — нужно искать повреждение изоляции и, что не менее важно, проверить соединение заземляющего проводника из розетки с корпусом прибора, если такое заземление предусмотрено, и вообще проверить заземление.

Прозвонка омметром

Еще один способ проверки целостности изоляции внутри бытового прибора — при помощи мультиметра. Выдерните проверяемый бытовой прибор из розетки, включите мультиметр в режим омметра, выставьте предел измерения на отметку 20 МОм. Измерьте сопротивление между корпусом прибора и вилкой (между корпусом и каждым из штырей вилки).

Сопротивление должно оказаться более 20 МОм — за пределами шкалы. Если у вас есть мегомметр, то с его помощью можно аналогичным образом провести измерение состояния изоляции на нечувствительном к высокому напряжению оборудовании (мегомметр имеет на своих щупах высокое напряжение).

Старый способ с радиоприемником

Простой бытовой способ поиска утечек в скрытой в стене проводке. Его раньше всегда применяли прежде чем начинать делать ремонт, чтобы рабочих не ударило током во время штукатурки. Брали портативный радиоприемник на средние или длинные волны, выставляли его частоту приема на молчащую станцию, и при всех выключенных потребителях проходились с приемником вдоль пути прокладки проводки. Если динамик начинал издавать шум — в этом месте утечка.

Что такое утечка тока и как ее найти?

• Чем она опасна?
• Характерные признаки
• Как определить, поврежден ли электроприбор?
• Поиск проблемы в электропроводке
• Средства защиты

Чем она опасна?

Электрическая изоляция не может быть идеальной, поэтому при работе потребителя электроэнергии, даже в случае ее полной исправности, утечка тока всегда имеет место, величина которой имеет мизерное значение и не представляет опасности для человека. В случае частичного или полного нарушения изоляции, значения токовых утечек возрастают и могут быть серьезной угрозой здоровью и жизни людей. Проще говоря, в случае потери сопротивления изоляции при прикосновении к корпусу электротехнического устройства, кабельной оболочке, штепсельной вилке или розетке, трубе водопровода или отопительной системы, стене дома или квартиры, человеческое тело выступит в роли проводника, через который пройдет протекание токов утечки в землю. Последствия могут быть самыми печальными, вплоть до летального исхода.

Не стоит забывать о том, что наличие утечки в электрохозяйстве дома и квартиры может влиять на потребление электрической энергии. При наличии данного явления в проводке, даже в случае отключения всех потребителей, электрический счетчик будет фиксировать расход электричества.

Характерные признаки

Обладая понятием, что такое утечка электричества, причинами возникновения и сопутствующим опасными последствиями, хозяину дома или квартиры не мешает знать, как определить электрооборудование с пониженным сопротивлением изоляции. Для начала следует твердо усвоить, если при прикосновении к электрическому прибору, к трубопроводам или стенам в помещении, ощущается даже едва уловимое воздействие электричества, в электросети дома или квартиры имеет место утечка тока. Потеря сопротивления изоляции может произойти, как в неисправных потребителях электроэнергии, так и в проводке. Частый признак опасного явления — когда в ванной бьет током.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки.

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Поиск проблемы в электропроводке

Утечка в скрытой проводке дома или квартиры может вызвать поражение электрическим током во время штукатурки стен или клейки обоев. Как ее обнаружить без привлечения специалистов и использования специальных приборов. Существует проверенный способ проверки утечки в скрытой проводке дома или квартиры с использованием транзисторного радиоприемника, имеющего средневолновый и длинноволновый диапазоны приема. Перед проверкой необходимо выключить все потребители электроэнергии. Далее необходимо пройтись с приемником, предварительно настроенным на частоту, на которой нет вещания радиостанций, в непосредственной близости от стен в местах прокладки проводки. При приближении к проблемному месту динамик приемника начнет характерно фонить.

Средства защиты

Для того чтобы гарантированно исключить в доме случаи элктротравматизма, необходимо обустроить домашнюю электрическую сеть средствами защиты от утечек, в качестве которых в настоящее время находят широкое применение устройства защитного отключения (УЗО) и дифференциальные автоматы. О том, как выбрать УЗО по току, мы рассказывали в отдельной статье.

Альтернативный вариант — использовать дифференциальный автомат, который совмещает УЗО и автоматический выключатель. Дифавтомат также поможет защититься от неблагоприятного явления, т.к. моментально сработает и обесточит сеть при возникновении опасности.

Более подробно узнать о том, для чего нужно использовать УЗО, рассказывается в видео:

Вот мы и рассмотрели, что такое утечка тока в квартире и доме, какие причины ее возникновения, а также меры защиты в домашних условиях. Надеемся, информация была для вас полезной и интересной!

Будет полезно прочитать:
