Принцип работы канального кондиционера в квартире

Как работает

Как работает бытовой канальный кондиционер (Сплит-система)

Функционально бытовой канальный кондиционер сплит-система предназначен для охлаждения, нагрева, а также фильтрации воздуха внутри кондиционируемых помещений. Нагрев воздуха могут осуществлять кондиционеры, оснащенные функцией теплового насоса. Конструктивно бытовые канальные кондиционеры относятся к кондиционерам с разделенной структурой и состоят из двух агрегатов – внутреннего и наружного блоков, соединенных между собой с помощью межблочных фреоновых коммуникаций. Внутренний блок предназначен для установки внутри кондиционируемого помещения, в то время как наружный блок предназначен для установки снаружи здания.

Принцип работы канального кондиционера

Внутренний блок канального кондиционера может быть смонтирован за подвесным потолком, или в другом соседнем помещении
На рисунке №1 представлена схема работы бытового канального кондиционера сплит-системы. Принцип работы такого кондиционера основан на удалении тепла из кондиционируемого помещения, и переносе его на улицу. Данную функцию выполняет холодильный контур бытового канального кондиционера. В состав холодильного контура входит два теплообменных агрегата – испаритель и конденсатор. Испаритель расположен во внутреннем блоке, в то время как конденсатор – в наружном. Как видно из рисунка №1, наружный воздух охлаждает теплообменник конденсатора, который отдает тепло в окружающее пространство. Испаритель – же выполняет обратную функцию, охлаждая воздух внутри кондиционируемого помещения, удаляя тепло из него. Рабочим веществом для перемещения тепловой энергии является фреон – хладагент. (Подробно принцип работы холодильного контура описан в разделе – как работает холодильный контур)

Схема канального кондиционера

Функциональные элементы — конструкция канального кондиционера

Основными функциональными элементами наружного блока бытового канального кондиционера сплит-системы являются:
— Холодильный контур, включающий компрессор, теплообменник конденсатора, капилярную трубку. Как было сказано ранее холодильный контур предназначен для удаления тепла из кондиционируемого помещения и переноса его на улицу. (Примечание: Холодильный контур внутреннего и наружного блока объеденены между собой с помощью межблочных фреоновых коммуникаций. Таким образом, холодильный контур наружного блока, холодильный контур внутреннего блока, межблочные фреоновые коммуникации образуют замкнутую систему)
— Вентилятор конденсатора предназначен для организации циркуляции воздуха через теплообменник конденсатора наружного блока.
— Устройства защиты и автоматики предназначены для управления работой компонентов наружного блока, а также их защиты

Конструкция и схема наружного блока канального кондиционера

Конструкция и функциональные элементы наружного блока канального кондиционера

1) Вентилятор конденсатора. 2) Теплообменник конденсатора. 3) Компрессор. 4) Плата управления. 5) Устройства защиты. 6) Корпус

Конструкция и функциональные элементы внутреннего блока канального кондиционера

Основными функциональными элементами внутреннего блока бытового канального кондиционера сплит-системы являются:
— Холодильный контур, включающий теплообменник испарителя. Как было сказано раньше, теплообменник испарителя предназначен для удаления тепла из воздуха, циркулирующего в кондиционируемом помещении.
— Внутренний центробежный вентилятор (С высоким или средним статическим напором) предназначен для организации циркуляции кондиционируемого воздуха, через теплообменник испарителя, а также воздушный фильтр через систему воздуховодов.
— Устройства управления предназначены для управления работой компонентов канального кондиционера.
— Воздушный фильтр предназначен для фильтрации кондиционируемого воздуха
— Воздушная камера с патрубками для подключения воздуховодов.

Устройство канального кондиционера

Схема и функциональные элементы внутреннего блока канального кондиционера

1) Корпус. 2) Теплообменник испарителя. 3) Центробежный вентилятор. 4) Электродвигатель вентилятора. 5) Улитка — диффузор. 6) Дренажный поддон. 7) Воздушная камера с патрубками для подключения воздуховодов. 8) Панель автоматики. 9) Подключение межблочных фреоновых коммуникаций

Как работает канальный кондиционер

На рисунке №4 Показана упрощенная схема холодильного контура бытового канального кондиционера сплит-системы, основной задачей которого является охлаждение воздуха внутри кондиционируемого помещения (Или другими словами удаление тепла из помещения и перенос его на улицу). Рабочим веществом для перемещения тепловой энергии является хладагент. Охлаждение воздуха производится за счет действия в холодильном контуре термо-динамического процесса, которы имеет 4 составляющие:
— Испарение хладагента, которое происходит внутри теплообменника испарителя внутреннего блока.
— Конденсация хладагента, которая происходит внутри теплообменника конденсатора наружного блока.
— Сжатие хладагента, которое производит компрессор, расположенный в наружном блоке.
— Дросселирование, которое происходит внутри капилярной трубки наружного блока.
Как известно при испарении хладагента, то-есть при его переходе из жидкого состояния в газообразное, он поглощает тепловую энергию, или другими словами, охлаждает испаритель.
При конденсации хладагента, то-есть при его переходе из газообразного состояния в жидкое, хладагент отдает тепловую энергию, или другими словами нагревает конденсатор. Процессы конденсации и испарения происходят при определенных условиях, создаваемых в теплообменниках.
Одним из главных элементов холодильного контура является расширительное устройство — капилярная трубка. Капилярная трубка имеет малое пропускное сечение по сравнению с другими элементами холодильного контура, подобно горлышку от бутылки. Таким образом компрессор создает зону высокого давления до капилярной трубки – в теплообменнике конденсатора (Зона высокого давления на схеме кондиционера выделена красным цветом), и зону низкого давления после капилярной трубки в теплообменнике испарителя (Зона низкого давления на схеме кондиционера выделена синим цветом). Газообразный хладагент на выходе из компрессора имеет высокое давления и температуру. Попадая в теплообменник конденсатора хладагент начинает конденсироваться – переходить из газообразного состояния в жидкое. Процесс конденсации происходит в следствие того, что вентиляторы, создавая циркуляцию наружного воздуха через теплообменную поверхность конденсатора охлаждают его, а следовательно и хладагент. При этом конденсируясь, хладагент отдает тепловую энергию наружному воздуху. Далее жидкий, сконденсированный хладагент попадает в капилярную трубку, а затем в зону низкого давления. В зоне низкого давления, давление, а следовательно и температура жидкого хладагента падает. Пройдя по линиям межблочных фреоновых коммуникаций хладагент поступает во внутренний блок и далее в теплообменник испарителя. Центробежный вентилятор внутреннего блока, создавая циркуляцию кондиционируемого воздуха через теплообменник испарителя нагревают его. Хладагент, находящийся с другой стороны теплообменной поверхности испарителя испаряется поглащая тепло и охлаждая теплообменник. На выходе из испарителя хладагент находится только в газообразном состоянии. Далее по линиям межблочных фреоновых коммуникаций фреон возвращается обратно в компрессор

Как работает канальный кондиционер

МОНОБЛОЧНЫЕ КОНДИЦИОНЕРЫ

КОНДИЦИОНЕРЫ СПЛИТ-СИСТЕМЫ

Кондиционеры канального типа: особенности и цены

Канальный кондиционер способен не только обеспечивать охлаждение, нагрев и очищение воздуха в здании, но и подмешивать наружный воздух, что позитивно влияет на микроклимат в помещениях.

Цена комплекта канального кондиционера будет зависеть от обеспечиваемого напора воздуха, мощности охлаждения и производителя.

От качества монтажа во многом зависит срок службы кондиционера.

Система кондиционирования канального типа применяется в офисах, магазинах, гостиницах, ресторанах, частных домах и квартирах с высокими потолками.

Бесплатная консультация специалиста поможет быстро и грамотно подобрать климатическое оборудование.

Канальный кондиционер — популярное решение для помещений с подвесными потолками. Система кондиционирования канального типа находит применение в офисах, магазинах, гостиницах, ресторанах, частных домах и квартирах с высокими потолками. Установка канального кондиционера возможна на этапе строительства или капитального ремонта.

Чтобы обеспечить комфортный микроклимат в помещениях, важно правильно подобрать канальный кондиционер по мощности, учесть все особенности его монтажа и вовремя производить техническое обслуживание.

Что такое канальный кондиционер и каков принцип его работы

Кондиционер канального типа — это разновидность сплит-системы, он предназначен для обеспечения микроклимата в нескольких помещениях. Состоит из двух блоков — наружного и внутреннего. От внутреннего блока, расположенного в межпотолочном пространстве, идет система воздуховодов, распределяющая охлажденный воздух по помещениям. При покупке в комплект входят только внутренний и наружный блоки. Сплит-системы канального типа в среднем имеют мощность от 2кВт до 25 кВт, однако существуют модели с мощностью до 60 кВт. Воздуховоды требуется проектировать индивидуально. Их длина и количество изгибов будут зависеть от параметров помещений и должны соответствовать напору воздуха, который создает вентилятор во внутреннем блоке.

Область применения кондиционеров канального типа

Канальные кондиционеры бывают трех классов в зависимости от напора воздуха:

1. Низконапорные, обеспечивающие давление воздуха меньше 40 Па. Используются в многокомнатных квартирах и больших гостиничных номерах, имеют короткие воздуховоды.
2. Средненапорные, 40–100 Па. Наиболее востребованный класс, подходят для использования в квартирах, небольших офисах и магазинах. Суммарная протяженность воздуховодов составляет до 100 м.
3. Высоконапорные, до 250 Па. Позволяют создать длинные разветвленные системы воздуховодов для крупных торговых залов, ресторанов, конференц-залов, офисных центров.

Монтаж канального кондиционера

Основная проблема монтажа канального кондиционера — это прокладка воздуховодов по заранее разработанной схеме, в соответствии с расчетами движения воздуха. Для установки внутреннего блока требуется 25–40 см межпотолочного пространства, а для воздуховодов — 15–25 см. В этой связи кондиционеры канального типа устанавливают только в помещениях с высокими потолками. Внутренние блоки можно ставить в подсобных помещениях или санузлах, где высота потолка не критична.

К внутреннему блоку обязательно должен быть доступ для обслуживания через специальный люк. Если дизайнер интерьера говорит вам, что обслуживание канальных кондиционеров не требуется и люк не нужен, стоит усомниться в его компетентности. Люк должен быть по размеру немного больше, чем внутренний блок.

Цены на канальные кондиционеры

Цена комплекта из наружного и внутреннего блока канального кондиционера будет зависеть от обеспечиваемого напора воздуха, мощности охлаждения, производителя, дополнительных функций. Цены на низконапорные кондиционеры начинаются с 25 000 рублей, средненапорных — с 35 000 рублей, высоконапорных — со 120 000 рублей. Инверторные канальные кондиционеры с возможностью плавной и точной регулировки стоят в полтора-два раза дороже неинверторных. Цена также возрастает при наличии автоматических режимов. На высоконапорный инверторный канальный кондиционер цена с учетом проектирования, покупки и монтажа воздуховодов может достигать 1 000 000 рублей.

Стоимость установки канального кондиционера

Схема канального кондиционера будет напрямую влиять на стоимость его установки. Для каждого конкретного случая монтаж ведется по индивидуальному проекту. В самых простых случаях стоимость монтажа начинается от 12 000 рублей. Установка сложных высоконапорных систем будет стоить на порядок дороже.

Обслуживание канальных кондиционеров

Распространено мнение, что канальные кондиционеры не требуют обслуживания. Это опасное заблуждение, чреватое выходом кондиционера из строя. Низконапорные системы требуют обслуживания один раз в год, средненапорные — два раза, высоконапорные — ежеквартально. Стоимость технического сервиса обычно укладывается в 2500–5000 рублей. в зависимости от комплекса необходимых работ и масштаба системы.

Обслуживание канальных кондиционеров включает следующие работы:

• чистка наружного и внутреннего блоков;
• снятие и мойка дренажного поддона;
• проверка дренажной системы, электрических соединений, давления воздуха и количества хладагента в системе;

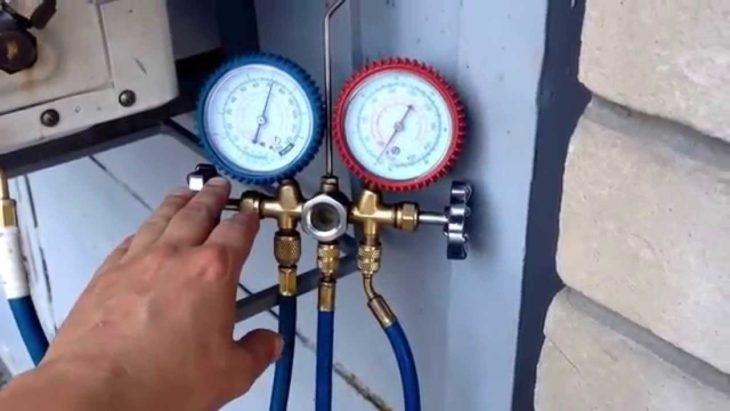

• дозаправка системы хладагентом;
• замеры температур в помещениях.

Где купить канальный кондиционер?

Несмотря на то, что на рынке нет недостатка в предложениях климатической техники, приобрести надежный кондиционер с установкой, который проработает не один год, не так просто. Комментирует проблему представитель группы компаний «Умный климат» Тимофей Воробьев — эксперт по системам кондиционирования воздуха, системам осушения:

«Казалось бы, в чем сложность? Купили, дождались доставки и монтажа, включили — и наслаждайтесь прохладой. Однако у процесса приобретения кондиционера есть ряд нюансов. Прежде всего, нужно правильно определить, какой мощности оборудование вам нужно. Во-вторых, важен тип кондиционера: специалист, исходя из условий в помещении, может предложить вам неожиданное решение. Поэтому зацикливаться строго на покупке кондиционера определенного типа и марки по образцу своих коллег или соседей будет неправильно. Обязательно проконсультируйтесь в компании, имеющей обширный опыт работы на рынке систем вентиляции и кондиционирования. Мы, например, реализовали более 7000 проектов в Москве и регионах. Если необходима установка канального кондиционера, проясните вопросы технического сервиса. По сравнению с внезапно вышедшим из строя оборудованием, несколько тысяч рублей за своевременное техобслуживание — не такая большая проблема. Кроме того, многие компании предлагают ряд услуг бесплатно, в рамках гарантийного срока. Не бросайте свою технику на произвол судьбы, обеспечьте ей должный уход, тем более что для этого есть специалисты».

Канальный кондиционер для квартиры: принцип работы и монтаж своими руками

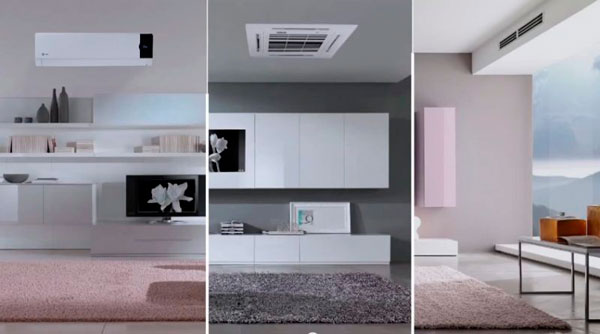

Среди всех типов климатических установок особый интерес вызывает канальная система кондиционирования, обеспечивающая подачу обработанного воздуха через сеть воздуховодов в нескольких соседних комнатах без загромождения интерьера лишними модулями техники.

Устройство и принцип работы канальной системы

Как и любая сплит-система, канальная состоит из двух модулей: компрессорно-конденсаторного (наружного) и испарительного (внутреннего), которые сообщаются между собой медным трубопроводом с фреоном и электропроводами. Внешний модуль устанавливают снаружи здания, а монтаж комнатного предполагает несколько вариантов размещения:

• в подшивном потолке;
• в фальшстене;
• в кладовке, на чердаке, в подсобке.

Скрытый монтаж испарительного блока делает использование кондиционеров данного типа очень практичным решением для оригинальных дизайнерских проектов.

В том, как устроен и работает канальный кондиционер, есть определенные особенности. Такие приборы поставляются без готовой системы воздухораспределения. Ее предусматривают при создании проекта.

Проектировочные работы и последующую установку канального кондиционера в квартире или помещении полупромышленного назначения осуществляют на этапах строительства или капитального ремонта данного объекта.

К адаптерам (специальным отверстиям) внутреннего модуля подсоединяют железные или гибкие воздуховоды, которые подводят к адаптерам с выходящими на поверхность потолка или стены решетками. Через них и происходит циркуляция воздуха. Сами воздуховоды звуко- и теплоизолируют, чтобы устранить лишний шум и образование конденсата на конструкции.

Воздухозабор идет через вытяжной адаптер по воздуховодам, поступает во внутренний блок. Там он проходит сетчатый фильтр, испаритель и охлажденный выходит в воздуховоды, подсоединенные к приточному адаптеру.

Одной из особенностей того, как работает канальный кондиционер, является температура воздуха на выходе из внутреннего блока. Она достаточно холодная. Чтобы минимизировать разницу температур между комнатным и охлажденным воздухом, необходимо правильно подобрать приточные решетки. Лучшим вариантом станут щелевые, так как именно данный тип способен выдавать холодные потоки тонкими струями и максимально быстро смешивать их с теплым воздухом в комнате.

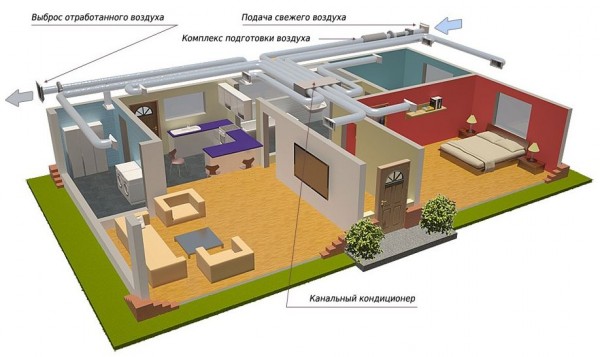

Приточная установка и подмес свежего воздуха

Если есть необходимость в притоке воздуха с улицы, то у канальной системы кондиционирования имеется возможность забора воздухомасс снаружи. Для организации такого процесса понадобится приточная установка, к которой подсоединяют еще один воздуховод и врезают его в приточный адаптер. Чтобы уличный воздух поступал в несколько локальных точек помещения, обычно вентиляционную трубу (воздуховод), идущий от приточного блока, разделяют через разводящий тройник на требуемое число ответвлений.

Приточная установка представляет собой стандартный модуль с отверстиями по бокам. Он состоит из:

• вентилятора;
• ТЭНа;
• блока электроники;
• карманного фильтра;
• заслонки.

Летом ТЭН не работает, а осенью и зимой он подогревает поступающий воздух до необходимой температуры. Заслонки нужны для перекрытия выходного отверстия установки, через которое в режиме ожидания могут попасть холодные потоки в воздуховоды, а потом в комнату. Карманный (мешочный) фильтр – это одноступенчатая система фильтрации, используемая в системах приточной вентиляции. Он не подлежит регенерации, поэтому чаще всего его меняют на новый.

У приточной установки и канального кондиционера с подмесом свежего воздуха два разных пульта ДУ. Работа приточного модуля регулируется отдельно.

Но стоит иметь в виду, что у канальных кондиционеров приток свежего воздуха составляет всего 30% от общих циркулирующих по системе воздушных потоков. Ни у одного канального кондиционера невозможен подмес уличного воздуха в 100% объеме.

Работа зимой

У канального кондиционера есть возможность круглогодичной работы. В данном случае наружный модуль монтируют в помещении, где минимальные температурные значения составляют -3-5°C, и имеется пространство для вывода теплого воздуха. Если возможности установки внешнего блока в помещении нет, то его просто укомплектовывают устройством «Зимний пуск», которое состоит из трех отдельных приспособлений: подогрева масла компрессора, регулятора скорости вращения вентилятора и обогрева дренажа. Но расход на электроэнергию при этом значительно увеличится.

При правильном подборе мощности кондиционера и корректной прокладке сети вентиляционных труб сроки беспроблемной эксплуатации достигают 10-15 лет.

Виды канальных кондиционеров

Все производители выпускают модели, функционирующие либо только на холод, либо на холод/тепло. Канальные кондиционеры с подмесом свежего воздуха могут быть с инверторным и не инверторным типом управления компрессором. Эти сплит-системы различаются не только по холодопроизводительности, но и по мощности обдува, то есть напору выходящего потока. Существуют низконапорные, средненапорные и высоконапорные канальные кондиционеры. От силы напора (статического давления), который создает вентилятор, зависит подбор длины и конфигурации воздуховодов.

Низконапорные кондиционеры

У такого кондиционера максимальное статическое давление – 45 Па. Он может обрабатывать воздух в одном помещении, а длина вентиляционного трубопровода составляет не более метра. Устанавливают низконапорные модели в гостиничных номерах, маленьких офисах и квартирах.

Средненапорные кондиционеры

У средненапорных систем сила напора может доходить до 100 Па, а общая протяженность воздуховодов измеряется десятками метров. Они считаются наиболее востребованными, так как максимально удовлетворяют потребности квартир с несколькими комнатами, небольших коттеджей, кафе, средних офисов и магазинов.

Высоконапорные кондиционеры

Сила напора таких моделей составляет до 250 Па. Протяженность воздуховодов может превышать сотню метров, а их конфигурация бывает сложной и максимально разветвленной. Монтируют высоконапорные канальные кондиционеры в крупные офисы, конференц-залы, большие рестораны и жилые дома с множеством комнат.

Чтобы убирать скопившийся во время функционирования прибора конденсат, канальный кондиционер с высокой силой напора обычно комплектуется дополнительным отводящим насосом. Эти устройства обладают самой высокой производительностью в сравнении с низко- и средненапорными. Все перечисленные характеристики помогают распределять воздух даже в удаленные помещения без каких-либо потерь и в полном объеме.

Канальные кондиционеры с подмесом свежего воздуха – это приборы именно с высокой силой напора.

Что надо знать при покупке

Недостатков в качестве функционирования данного климатического оборудования практически нет, за исключением следующих нюансов.

Высота потолка в помещении должна быть не менее 3 метров, в противном случае сильные потоки воздуха, выходящие из адаптера с решеткой, не будут успевать распределяться по пространству, что станет причиной простуд.

Канальный кондиционер со всеми дополнительными конструкциями монтируют в пространство между потолком и фальшивой антресолью. Его высота должна быть не менее 25 см.

В разных комнатах могут поддерживаться только одинаковые параметры. Это не совсем удобно в том случае, если одна из зон находится на солнечной стороне, где требуется более низкая температура, а другая – на северной, где достаточно усредненных показателей.

Монтаж канального кондиционера

При нежелании портить фасад здания множеством внешних блоков, а комнаты загромождать внутренними модулями, правильным решением станет установка канального кондиционера, причем и в квартире, и в частном доме.

В теории все просто – соблюдение этапности работы должно обеспечить нормальное функционирование прибора в дальнейшем. Но есть некоторые сложности, при которых монтаж канального кондиционера своими руками становится просто невозможным, а именно:

• прокладка сети воздуховодов с расчетом их сечения и качественной звуко- и теплоизоляцией;
• расчет мощности, статического давления, производительности по воздуху;
• обеспечение доступа к внутреннему блоку для последующего профилактического обслуживания;
• отсечение некоторых помещений (туалет, кухня) от системы забора воздуха;
• монтаж приточной установки, если требуется высоконапорный канальный кондиционер с притоком свежего воздуха.

Обычному человеку пытаться разобраться во всех особенностях монтажа канального кондиционера бесполезно, поэтому даже при очень большом желании сделать все своими руками, лучше этот процесс доверить профессионалам. Они все точно рассчитают, в короткие сроки сделают проект и помогут подобрать нужный агрегат.

В умелых руках мастера процесс займет не более недели, а риск испортить дорогостоящее оборудование и установочные материалы при монтаже канального кондиционера своими руками очень велик.

По сути, такая установка – это миниатюрная централизованная система кондиционирования с упрощенной схемой управления и размещения всех элементов. Она помогает обойтись без лишних приборов в нескольких помещениях одновременно и качественно обновляет застоявшийся воздух на свежий.

Что такое канальный кондиционер и как он работает

Задумываясь установить современную сплит-систему в свой дом или квартиру, люди часто задаются вопросом, как функционирует канальная сплит-система? Принцип работы канального кондиционера основан на передаче и фильтрации воздушных масс с помощью системы воздушных шахт. Отличие от обычного кондиционера заключается в том, что такая аппаратура монтируется в систему воздуховодов. В связи с этим, планировать установку канального оборудования необходимо на стадии строительства или капитального ремонта.

Элементы конструкции

Прежде чем вникать в тонкости работы, необходимо разобраться, что представляет собой эта система, ведь многие просто не знают, что такое кондиционер канального типа. Канальный кондиционер – специальная сплит-система, которая обеспечивает поддержание необходимой температуры в помещениях среднего и большого размера. Она состоит из 2 основных блоков:

• внутреннего;
• внешнего.

В наружном блоке установлен компрессор, вентилятор и теплообменник конденсатора. Внутренний включает в себя теплообменник испарителя, вентилятор с электродвигателем, улитку-диффузор, поддон для сбора жидкости, воздушную камеру и патрубки для коммуникаций. Помимо этих двух блоков, в систему должны входить воздуховоды и решетки, но они уже подбираются индивидуально для каждого помещения.

Принцип работы

Внешний блок обеспечивает забор уличного воздуха и его дальнейшую транспортировку через систему воздуховодов. После охлаждения или нагревания, воздушные массы с помощью мощного вентилятора распределяются по трубам. Благодаря своему устройству, такая система может поддерживать заданные параметры микроклимата в достаточно большом помещении.

Существует три режима функционирования канального кондиционера: подогрев воздушных масс, их охлаждение и вентиляция. Последний режим работы возможен при температуре воздуха снаружи более -5 градусов.

Канальная сплит-система нередко находит применение в магазинах среднего и малого размера. В случае, если установка будет произведена грамотными специалистами, уровень шума от использования такого оборудования будет незначительным. Помимо вышеперечисленного, канальная система производит очистку воздуха в несколько стадий, благодаря разветвленной сети воздуховодов.

Отдельно стоит отметить кондиционеры, работающие на основе водного теплоснабжения. Поскольку такая система стоит на порядок дороже, она не столь востребована на современном рынке. Вне зависимости от устройства, оборудование канального типа может обеспечить качественную вентиляцию воздуха в нескольких помещениях.

Классификация

Канальные кондиционеры делятся на следующие виды:

• с низкой напорной силой;
• со средней напорной силой;
• с высокой напорной силой.

Основное назначение низконапорных систем – обеспечение кондиционирования воздуха в короткой системе воздушных шахт. Очень часто такие аппараты используют для своей работы фальш-антресоли.

Средненапорные кондиционеры предназначены для работы в квартирах, домах и магазинах маленького и среднего размера. Благодаря оптимальному соотношению напорной силы и длины воздуховода, такая аппаратура может обеспечить фильтрацию воздуха в нескольких комнатах одновременно.

Модели из последней категории – высоконапорные — устанавливают на крупных промышленных и торговых объектах. Высокая мощность оборудования позволяет работать в крупной, разветвленной системе воздушных шахт.

Мощность канальных кондиционеров варьируется от 2 до 25 киловатт.

Плюсы и минусы

К основным преимуществам такого оборудования относят:

• высокая производительность;
• возможность установки нескольких испарительных блоков;
• надежность;
• возможность поддержания температуры в нескольких комнатах.

Благодаря установке мощных блоков, канальные кондиционеры могут обеспечивать заданные параметры температуры даже на большой площади. Установка дополнительных испарительных блоков и подключение их к одному центральному компрессору позволит сэкономить денежные средства, при необходимости включения других помещений.

Помимо положительных качеств, у такой аппаратуры есть и свои минусы:

• высокая стоимость;
• высокая требовательность к проектированию;
• сложность в монтаже;
• высокий уровень шума при неправильном расположении.

Оборудование канального типа может обойтись в круглую сумму. Причем, чем больше количество блоков, и чем длиннее шахты – тем дороже. Такие затраты окупаются лишь при постоянном использовании аппаратуры в нескольких комнатах одновременно.

Процесс монтажа невозможно выполнить без помощи квалифицированных специалистов. Благодаря устройству кондиционеров канального типа, планировку воздуховодов необходимо продумывать заранее, учитывая все параметры работы оборудования.

Основные этапы установки

Процесс установки канального кондиционера условно можно поделить на несколько этапов.

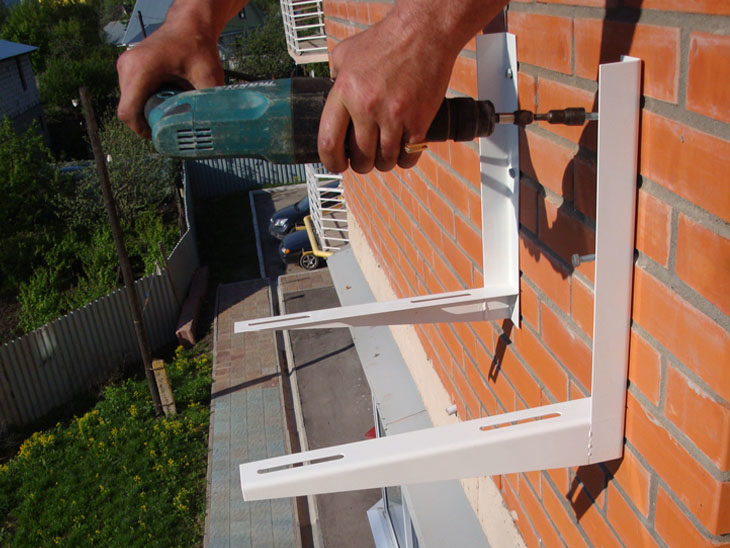

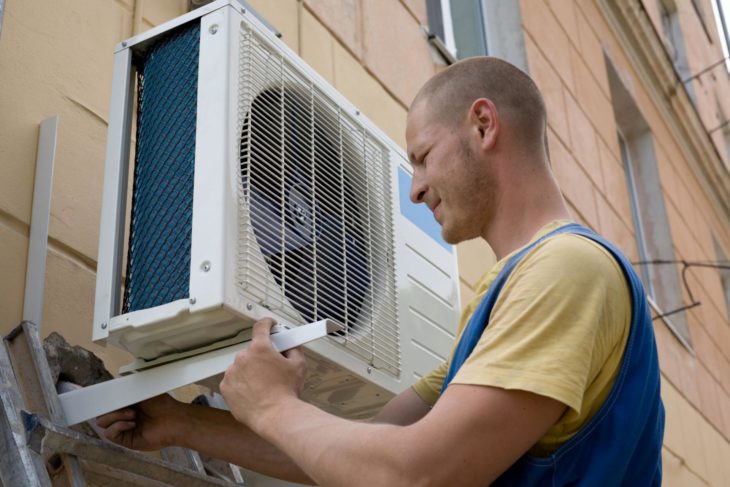

1. Установка внешнего блока. Его необходимо расположить на внешней стороне здания с помощью кронштейнов или специальной подставки.

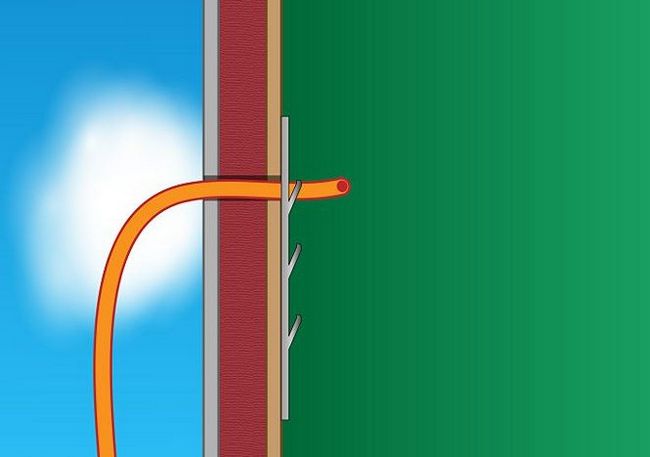

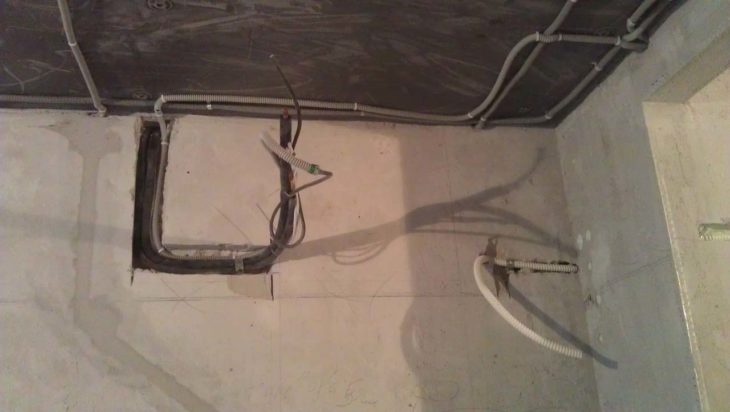

2. Прокладка питания и трассы для подачи фреона. Если система воздуховодов еще не установлена, производится ее установка. Затем специалисты приступают к прокладке трасс для подачи фреона и установке сети электропитания. Это часть является наиболее ответственной с точки зрения будущей функциональности оборудования.
3. Обеспечение тепла и гидроизоляции всей системы. Не менее важно обеспечить хорошую изоляцию трассы от воздуховода. Накапливаемый конденсат негативно влияет на материал, используемый при изготовлении воздушных шахт, что приводит к быстрой порче оборудования.

Монтаж канальных кондиционеров

Монтаж канальных кондиционеров Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: . Осуществляем проектирование и поставку канальных кондиционеров по России. Письменную заявку просим Вас отправить на email mail@airclimat.ru или через форму на сайте.

• Цены на самые популярные услуги
• Компоненты
• Схемы установки
• Расчёт воздуховодов для канального кондиционера
• Монтаж канальных кондиционеров

Отправьте заявку и получите КП

Цены на самые популярные услуги

Услуги

Цены (руб.)

Монтаж канального кондиционера

Монтаж вохздуховодов 1 п.м.

Монтаж вент. решеток

* Цены являются ознакомительными, точная стоимость определяется после расчета.

Для решения проблемы охлаждения воздуха в больших зданиях нецелесообразно устанавливать кондиционеры в каждой комнате. Это повысит расход электроэнергии и усложнит техническое обслуживание. Оптимальный вариант – монтаж канального кондиционера. Схема установки этой системы во многом зависит от характеристики дома.

«Стандарт Климат» — профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию «под ключ». Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание. На сайте airclimat.ru Вы можете отправить заявку.

Звоните сейчас: . Отправьте заявку

Компоненты

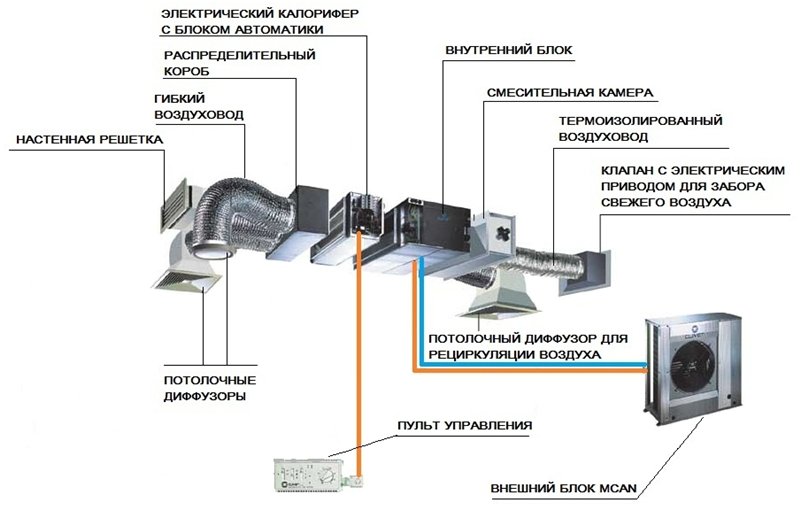

Принцип работы кондиционера канального типа заключается в распределении потоков охлажденного воздуха от центрального блока по всем помещениям. В отличие от точечных моделей, он состоит из нескольких компонентов, каждый из которых выполняет определенную функцию.

Наружный блок охлаждения предназначен для охлаждения хладагента до требуемого уровня. С помощью системы медных трубопроводов жидкость подается в следующие элементы системы:

1. Внутренний блок. Выполняет функции снижение температуры воздуха, нагнетаемого с улицы. Для этого в нем предусмотрен теплообменник, соединенный с магистралью наружного блока.
2. Смесительная камера. Необходима для минимизации тепловых потерь — в ней смешиваются воздушные массы с улицы и закаченные из помещений.
3. Распределительная система вентиляционных каналов – поставляет охлажденный воздух от внутреннего блока в комнаты. На выходе каждое из ответвлений комплектуется настенной решеткой. В некоторых моделях она имеет функцию регулирования объема потока воздуха.
4. Трубопроводы для циркуляции воздушных масс улицы и нагретых в помещении.

Дополнительно внутренний блок может комплектоваться фильтрацией и калорифером для подогрева. Этот принцип охлаждения во многом схож с системой франкойл-чиллер. Однако канальный кондиционер характеризуется меньшими затратами по установке и возможностью монтажа в помещениях со средней площадью от 50 м².

Схемы установки

Именно так, во множественном числе, так как возможности ограничиваются лишь мощностью прибора, которая определяет длину воздуховодов. Некоторые варианты помещения составных частей системы наглядно видны (и не требуют пояснений) на рисунках.

Порядок работы по установке системы канального кондиционирования мало чем отличается от специфики монтажа привычных сплит-систем.

Расчёт воздуховодов для канального кондиционера

Чтобы правильно рассчитать воздуховоды, необходимо знать максимальную величину скорости воздухопотока в системе и объём воздуха, который проходит за единицу времени. Чем выше скорость воздуха, тем меньше размеры воздуховодов, но выше уровень шума и затраты на электроэнергию. Скорость воздуха для частных домов обычно не превышает 4 м/с, так как при больших скоростях его движение становится очень заметным. В промышленных зданиях скорость воздушного потока может достигать 8 м/с.

Кроме того, необходимо учитывать, что применять низкоскоростные воздуховоды со значительным сечением можно не всегда, так как их тяжело будет устанавливать в пространстве за потолком. Прямоугольные воздуховоды помогают уменьшить высоту этого пространства, однако быстрее и удобнее устанавливать систему из гибких, а также круглых воздуховодов.

Вычислить площадь воздушного канала можно по формуле Sc=L*2,778/V, где:

• V — скорость движения потока воздуха;
• L — расход воздуха;
• Sc — искомая площадь.

Видео: прокладка воздуховодов для канального кондиционера

Планирование канальной системы кондиционирования

Нельзя недооценивать всю важность планирования канальной системы кондиционирования помещений. Любое строение по-своему уникально, поэтому в каждом индивидуальном случае подбирается своя определённая система кондиционирования.

Установку канальной системы производят в помещениях со значительными площадями (торговые залы, офисы, производство) или в строениях индивидуальной постройки. Объединение нескольких систем в одну способствует извлечению выгоды из оснащения канальным оборудованием относительно маленьких помещений.

Планируя канальную систему, вы должны учесть несколько характеристик:

• потребляемая мощность кондиционера;
• мощность на обогрев;
• мощность для охлаждения;
• обмен или производительность воздуха. Выражается как кратность воздухообмена за 60 минут для определённого объёма комнаты;
• напор воздуха. Этот показатель критичен для крупных помещений, которые нуждаются в воздуховодных системах значительной протяжённости. Кондиционер, который даёт отличные показатели благодаря скорости воздухопотока для коротких каналов, на длинном канале не потянет массу воздуха при незначительном напоре. А это негативно отразится на эффективности работы системы;
• весовые и габаритные параметры.

Монтаж канальных кондиционеров

Установка канального кондиционера является трудоёмкой, но не такой тяжёлой работой. Для его монтажа нужно подготовить такой набор инструментов:

• строительный уровень;
• манометрический и вакуумный насос;
• перфоратор.

• кронштейн;
• дренажный шланг;
• утеплитель;
• дюбели и другой крепёжный материал.

Расходные материалы обычно являются частью комплекта кондиционера, но при их отсутствии стоит заняться приобретением недостающих деталей. Далее можно заняться монтажом оборудования:

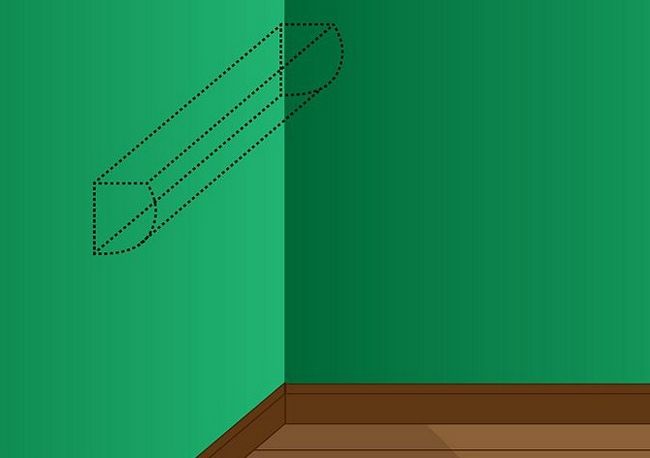

Укладка и крепление трассы производится при помощи клипс и дюбелей. Если кондиционер устанавливается на стадии ремонта помещения, все коммуникации можно уложить в штробу. Для разрезания медной трубки не используйте обычную ножовку, которая оставит в трубке разный мелкий мусор, который при попадании в компрессор может вывести из строя весь кондиционер. Примените для этих целей специальный труборез.

Дальше идём на улицу и берём с собой страховку.

Закрепляем по горизонтали кронштейны на стене с использованием строительного уровня. Такая работа должна выполняться двумя людьми, поскольку наружный блок довольно тяжёлый.

После того как кронштейны будут закреплены, надеваем на них внешний блок и закрепляем его болтами.
