Экстремальный разгон ноутбука

Предупреждение: модификации, о которых рассказывается в этой статье, могут привести к необратимому выходу ноутбука из строя и дальнейшему дорогостоящему ремонту! Любые действия, описанные в настоящем материале, производятся пользователями на свой страх и риск.

Если Вы не уверены в своих действиях или не очень хорошо знакомы с устройствами, описанными в статье, не стоит прибегать к описанным методам разгона!

Если Вы еще не ознакомились с первой частью материала, можете прочитать ее здесь.

Введение

Разогнать ноутбук непросто, но возможно. В предыдущем материале о разгоне ноутбука я уже показал один из путей на примере своего экземпляра. Кроме того, там был упомянут способ разгона процессора путем BSEL-мода на пинах (выводах) тактового генератора (далее ТГ). В этом материале поговорим о нем подробнее.

Основное достоинство этого способа разгона состоит в том, что он работает на любых ноутбуках, более того, это единственная возможность разогнать «неразгоняемые» модели. Под «неразгоняемыми» я имею ввиду ноутбуки, которые невозможно разогнать традиционными способами, а именно:

• программно, потому что тактовый генератор либо не поддерживается существующими приложениями, либо просто не имеет возможности «правильного» управления частотой FSB. Вообще, почти все современные ТГ дают пользователю возможность изменять частоту FSB на ходу, причем с малым шагом. Однако сейчас наметилась тенденция устанавливать в ноутбуки «урезанные» версии ТГ, в которых частоту FSB менять можно только вместе с остальными частотами, т.е. другие компоненты ноутбука также начинают работать на повышенных частотах, вследствие чего система часто теряет стабильность. Такие ТГ встречаются на ноутбуках все чаще.
• BSEL-мод на пинах процессора, потому что множитель процессора либо блокируется на минимально возможном (это утверждение справедливо для процессоров Intel с поддержкой EIST), обычно это коэффициент х6. Также возможна ситуация, что комбинации BSEL, отличные от заводской, заблокированы в BIOS-е или аппаратно.

Рассматриваемый способ разгона заключается в непосредственном вмешательстве в схему подключения микросхемы тактового генератора. Основное его преимущество состоит в том, что это аппаратный метод разгона, он работает с момента старта системы, настройки разгона не сбиваются при программном сбое, перезагрузке или переустановке операционной системы. А основной недостаток состоит в том, что выбрать частоту работы можно только из стандартного набора, а именно 100, 133, 166, 200, 266, 333, 400 МГЦ (изредка на ноутбуках встречаются ТГ фирмы IDT (ICS), которые имеют дополнительные пины, позволяющие выставлять и промежуточные значения частоты FSB).

Для того, чтобы использовать этот метод разгона, необходимо уметь работать с паяльником, а также иметь соответствующий паяльник: маломощный с острым жалом, а не дедушкин девяностоваттник с жалом а-ля топор и толщиной с палец. Кроме того, нужен мультиметр. Наконец, потребуются и некоторые технические познания, особенно они важны, если нет технической документации на ТГ или на ноутбук. Впрочем, не надо думать, что если Вы почти ничего не знаете об устройстве железа, то разогнать таким способом ноутбук Вам не под силу. Я далеко не специалист по микроэлектронике и ещё полтора года назад не имел представления о том, что такое тактовый генератор и как он взаимодействует с остальными компонентами системы. Однако после того, как я купил ноутбук, который оказался как раз из числа «неразгоняемых», любопытство и желание все-таки его разогнать заставило меня изучить все эти премудрости. И далее я постараюсь рассказать об использованном мной методе разгона и о способах его реализации. Причем на деле все гораздо проще, чем кажется. Так что, если ваш ноутбук не поддается другим методам разгона, но при этом у вас есть достаточно энтузиазма, думаю, особых трудностей в реализации описанной здесь методики разгона у вас не возникнет.

Немного теории

Как уже было сказано выше, суть этого способа разгона состоит в том, чтобы заставить ТГ выдавать частоту FSB, отличную от той, что задается BSEL-пинами процессора. Он применим не только к ноутбукам, но и к любым другим электронным устройствам, где используется тактирующая микросхема, которая выдает выходную частоту в зависимости от состояния некоторых своих выводов.

На всех ТГ в ноутбуках существуют три вывода (пина), которые в момент старта принимают значения логического нуля (низкий уровень) и логической единицы (высокий уровень). В нормальной ситуации комбинация значений BSEL-пинов ТГ определяется значениями BSEL-пинов процессора. Именно поэтому когда Вы заменяете процессор с одной частотой FSB на процессор с другой частотой FSB, новый процессор работает на своей частоте FSB, а не на старой. Комбинации нулей и единиц на пинах ТГ дают несколько вариантов возможных стандартных частот, например 000 это 266МГц, 010 это 200МГц и т п. Под низким и высоким уровнем подразумеваются определённые уровни напряжения, которые подаются на эти самые выводы, причем для разных ТГ они различаются. Посмотреть эти напряжения можно в документации на ТГ либо элементарно замерить их в момент старта.

Основной особенностью этого метода разгона является то, что вся остальная система не знает об изменении частоты FSB. То есть, все параметры, которые выставляются в зависимости от частоты FSB, остаются теми же, что и при частоте по умолчанию. Это влечет за собой некоторые трудности при разгоне, например, оперативная память начинает работать на значительно большей частоте. Тогда она может не выдерживать работы с таймингами, выставленными для частоты по умолчанию, и начинает терять стабильность. В этом случае потенциал разгона будет ограничен возможностями оперативной памяти. Ограничивающим фактором могут стать и внутренние тайминги чипсета.

Приведу некоторые цифры: в моем ноутбуке установлен процессор Intel Т7300 со стандартной частотой шины 200МГц. Мне удалось переключить шину с 200 на 266 МГЦ. А вот попытка разогнать ее с 200 до 333 МГЦ не увенчалась успехом. При этом с 266 до 333 МГЦ шина разгоняется (частота шины 266 МГЦ в данном случае выставлялась путем модификации BSEL на пинах процессора). Однако в моем случае не удалось точно определить, что именно не может работать на 333 МГЦ – чипсет или память (если это память, то возможность перехода напрямую с 200 на 333 МГЦ еще нужно проверить с другими планками памяти). И если с таймингами памяти еще можно поиграть программно, отредактировав данные SPD в самих модулях, то параметры работы чипсета программно не отредактируешь (модификацию прошивки BIOS в расчет не берем, так как в случае с ноутбуком заниматься этим достаточно опасно).

Впрочем, в большинстве случаев столь экстремальные модификации и не понадобятся, потому что слабая система охлаждения ноутбука с трудом справляется и с небольшим подъемом частоты процессора. Тем более, что ноутбучные процессоры не сильно и разгонишь без повышения напряжения питания, а сильно задирать питание нельзя как раз из-за слабой системы охлаждения.

Кстати, стоит отметить, что начиная с частоты в 100МГц и до 200МГц, шаг составляет 33МГц, а после 200МГц – уже 66МГц, т.е. в два раза больше. Следовательно, существует вероятность того, что заработают скачки 100->166, 133->200, т.е. скачки через одну ступеньку.

Практика

Заранее хочу предупредить, что все действия со своим железом вы производите на свой страх и риск. За любой вред, моральный и материальный, который может быть нанесен в результате следования Вами советам, данным в этой статье, ответственность несете только вы сами и ни в коем случае не автор данного материала.

Реализацию этого способа разгона мы рассмотрим на примере тактового генератора, совместимого с СК505. Это значит, что какой бы ТГ у Вас ни был, если он из семейства СК505, то эту статью можно использовать как пошаговую инструкцию, в точности повторяя описанные мною действия. Важно помнить, что выводы ТГ СК505, управляющие тактовой частотой, помимо выбора частоты FSB системы несут также дополнительные функции, и эти функции одинаковы у всех ТГ данного семейства. Например, пин FS_A на моём ТГ также задает тактовую частоту шины USB. Так как он из семейства СК505, то можно утверждать, что любой другой ТГ из этого семейства тоже будет использовать пин, аналогичный FS_A (они могут называться по-разному) для той же функции по тактованию USB.

Если генератор не относится к семейству СК505 то нужно либо искать техническое описание на него, либо применять смекалку с мультиметром, смотреть разводку на плате и экспериментальным путем пробовать делать логический 0 или 1 на нужных выводах ТГ для задания той или иной частоты.

Однако вернемся к нашему примеру. Для CK505 нужные выводы несут на себе следующие функции:

• FS_A=BSEL[0], а также частоту USB
• FS_B=BSEL[1], а также функцию TEST_MODE
• FS_C=BSEL[2], а также функции TEST_SEL и REF (14.318 MHz reference clock output)

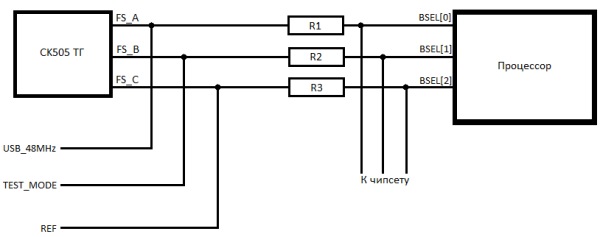

Типичная схема подключения ТГ СК505, где сопротивления R1-R3 могут быть различных номиналов либо отсутствовать вообще:

С выводом FS_B проблем нет, его можно спокойно отсоединять от схемы и подавать на него либо низкий, либо высокий уровень, т.к. функция TEST_MODE на работу ноутбука в нормальном режиме не влияет. А вот с остальными двумя выводами все не так просто. Если R1-R3 не равны нулю и нужно подать высокий уровень, то проблем не возникает, а вот с низким уровнем немного сложнее: нужно разомкнуть цепь между ТГ и сокетом процессора, при этом не отключив частоту USB на FS_A и REF на FS_C. То есть, грубо говоря, нужно найти развилку на плате, где расходятся дорожки, ведущие к USB и REF, и дорожки, ведущие к процессору, и «рубить» линию со стороны сокета процессора, после чего подавать на свободный конец со стороны ТГ низкий уровень.

На практике, мне удавалось удачно увеличить частоту шины с 200 до 266 МГЦ и с 266 до 333 МГЦ. Кроме того, человек с ником «Константин с Байконура» удачно увеличил частоту шины со 166 до 200 МГЦ.
