Автозапуск для генератора универсальный

Недорогая система автозапуска для генераторов

Специальная редакция: Наружний монтаж (корпус IP-56)

(Благодаря герметичному корпусу IP-56, АВР можно инсталировать под открытым небом, не боясь осадков)

На сегодняшний день люди которые приобретают электрогенератор для частного дома, офисного центра или некрупного предприятия хотят автоматизировать включение и отключение дизель,бензиновых или газовых электростанций, когда происходит отключение от основной электросети или в результате сбоев в ней.

Сейчас есть достаточно большое количество разновидностей АВРов, в том числе и на украинском рынке. Вот уже буквально недавно вышла в свет обновлённая версия автоматического ввода резерва КОНТАКТ. Главная особенность АВРа КОНТАКТ в том, что он постоянно находится в работе,что обеспечивает непрерывный контроль за работой устройства автозапуска. Еще в данной модели включено реверсивное управление механизмом отвечающим за управление воздушной заслонкой. В этом оборудовании существует три режима управления генератором: РУЧНОЙ, АВТО, ЭКОНОМ.

Автоматический режим — генератор тока самостоятельно регулирует включении и отключение при отсутствии или пропадании электросети.

Режим эконом — характеризует собой 1 час работы генератора,после чего он отключается на 1 час,что очень существенно экономит топливо(более чем в два раза).

РУЧНОМ режим — это когда включении и выключение происходит с помощью вмешательства человека,Вам нужно будет подойти и нажать на кнопку,только тогда электрогенератор начинает работу.Этот режим работы отлично подходит при установке генератора на даче,где Вы не очень часто бываете и незачем попусту расходовать бензин или дизель.

Автоматика комплектуется контакторами Украинского производства «Промфактор» (PF) требуемого номинала. Обычно в АВРах устанавливаются контакторы номиналом 25 А. Под заказ изготавливаются АВР любой мощности.

Контроллеры автоматического ввода резервного питания для бензиновых и дизельных генераторов

5400 Грн

Универсальный, трех фазный ввод или однофазный

Для генераторов и сети мощностью 5,5 кВт

автозапуск бензинового или дизельного генератора

5640 Грн

Универсальный, трех фазный ввод или однофазный

Для генераторов и сети мощностью 8,8 кВт

автозапуск бензинового или дизельного генератора

5880 Грн

Универсальный, трех фазный ввод или однофазный

Для генераторов и сети мощностью 13,0 кВт

автозапуск бензинового или дизельного генератора

5880 Грн

Однофазная сеть — однофазный генератор, контакторы три полюса 32 ампера.

Для генераторов и сети мощностью 7,0 кВт

Контроллер реализован на базе микроконтроллера и реализует выполнение заданных алгоритмов работы устроиства в различных режимах

6120 Грн

Однофазная сеть — однофазный генератор, контакторы три полюса 50 ампера.

Для генераторов и сети мощностью 11,0 кВт

6360 Грн

Трехфазная сеть — однофазный или трехфазный генератор, контакторы три полюса 32 ампер.

Для генераторов и сети мощностью 7,0 кВт

6600 Грн

Трехфазная сеть — однофазный или трехфазный генератор, контакторы три полюса 50 ампер.

Для генераторов и сети мощностью 11,0 кВт

6840 Грн

Множество настроек сети, генератора и нагрузки.

Для генераторов и сети мощностью 7,0 кВт

Универсальный АВР, возможна работа как с однофазной сетью так и с трехфазной, как с однофазным генератором так и с трехфазным, а также присутствует возможность отслеживать состояние нагрузки в однофазном и трехфазном режимах. контакторы три полюса 32 ампера.

7080 Грн

Множество настроек сети, генератора и нагрузки.

Для генераторов и сети мощностью 11,0 кВт

4080 Грн

Универсальный, трех фазный ввод или однофазный

для инсталляторов и монтажников, полностью функциональное устройство для управления любыми типами генераторов и контакторов любого номинала. При наличии бокса и контакторов сборка осуществляется за пару минут. Монтаж на ДИН рейку.

4200 Грн

Универсальный, трех фазный ввод или однофазный

600 Грн

Счетчик моточасов (моторесурса, наработки) СМ-ЕС предназначен для учета суммарной наработки двигателей генераторов в процессе эксплуатации. Счетчик может встраиваться в новое оборудование, а также использоваться при ремонте для замены вышедших из строя электромеханических и других счетчиков времени наработки (для любого электрогенератора или АВР).

Система автоматического ввода резерва (АВР)

Важно знать:

1. Если генератор используется для резервного электроснабжения и используется не так часто, то Блок контроля сети и автоматического запуска электрогенератора коммутирует все электричество дома и используется всегда, и при сбое в его работе дом остается без любого электричества. Поэтому надежность и ремонтопригодность блока контроля сети и автоматического запуска электрогенератора выходят на первое место. В наших электросетях возможны импульсы напряжения до миллиона вольт, поэтому узел контроля сети может испытывать большие нагрузки и выходить из строя. Для повышения надежности нашей автоматики мы отказались от использования электронных плат (использующих для коммутации силовых цепей не контакторы, а реле), а также ввели режим ручного управления контакторами. Все блоки автозапуска имеют байпасный переключатель уже в базовой комплектации.

Для повышения ремонтопригодности мы отказались от кустарных электронных плат и используем серийные узлы и модули промышленного назначения лучших мировых фирм.

2. Для нормальной работы блока автозапуска , генератор должен быть укомплектован АКБ не менее 45 А/ч. Если генератор будет стоять в холодном помещении то емкость АКБ следует увеличить до 55-60 А/ч.

3. Обратите внимание, что генератор нужно покупать в большинстве случаев однофазный. Обычно покупатели думают, что если у них в доме три фазы, то и генератор нужно покупать трехфазный. Это не так, потому что у трехфазного генератора недопустим перекос фаз и вы не сможете равномерно загрузить генератор по фазам. Кроме того на каждой фазе будет в три раза меньше кВт от номинальной мощности генератора. Поэтому, если в доме нет трехфазных потребителей, то нужно покупать генератор однофазный. А вот автоматику, если у Вас три фазы, покупать нужно трехфазную. То есть, если у вас трехфазная разводка по дому, то к однофазному генератору покупают трехфазную автоматику.

Универсальный блок автоматики «ABP РИГ 3-1-63»

Цена: 31 500 р.

Купить «ABP РИГ 3-1-63»

Компания «Русинжгрупп» представляет свою новую разработку — универсальный блок автоматики «ABP РИГ 3-1-63». Предназначен для автоматического запуска однофазных и трехфазных газовых и бензиновых электрогенераторов компании «Русинжгрупп» (и не только) мощностью 5 кВт и 10 кВт.

Основные узлы «ABP РИГ 3-1-63»:

реверсивный переключатель;
контроллер управления;
зарядное устройство для подзарядки АКБ электрогенератора;
кнопка аварийного стопа.

Преимущества «АВР РИГ 3-1-63»:

простота и надежность;
универсальность по количеству фаз со «столба»;
простота подключения и монтажа;
автоматическое включение стартера двигателя электрогенератора;
автоматическое управление подачей топлива;
световая индикация режимов работы оборудования;
счетчик моточасов.

Пульт дистанционного управления (ДУ)

Новая опция для бензиновых и газовых электрогенераторов — запуск электростанции с пульта дистанционного управления (ДУ).

Читать еще: Сборка ветрогенератора из стиральной машины своими руками: особенности, преимущества и недостатки самодельного ветряка

Эта функция удобна для людей, плохо общающихся с техникой, для случаев, когда генератор находится в удалении, и просто для комфорта. Достаточно кратковременно нажать на кнопку пульта ДУ и электрогенератор запустится.

Радиус уверенного действия – 30 м.
Стоимость данной опции, включая оборудование: 6 630 р.

! Функция доступна только для моделей с электростартером.

Также наша компания может установить эту систему в уже имеющийся у вас генератор (для уточнения возможности установки необходимо связаться с менеджером компании).

Блок АВР-02-Г с запуском генератора.

АВР-02-Г

Универсальный, программируемый, 3-х фазный блок АВР с управлением запуска генераторной установки (ГУ). Блок АВР осуществляет автоматическое переключение с аварийного ввода на ввод имеющий рабочие параметры сети, дает команду на запуск генераторной установки (бензиновой, дизельной), управляет подключением одной или двумя нагрузками, контролирует положение силовых контактов, отображает напряжений сети и кодов аварий и на встроенном ЖК индикаторе. Согласуется с ГУ, имеющими встроенный автозапуск .

Блок АВР-02-Г применяется в схемах N1+G, N1+N2, N1+N2+S

Особенности блока АВР-02-Г.

Кнопка ОК – вызов меню, подтверждение(запись в память) установленного значения или выбранной функции.

Кнопки V «вниз»- Λ «вверх» – выбор параметов или функций

Кнопки > » вправо»- » влево» – установка значения выбранного параметра

Светодиоды К1, К2, К3, К4 – индикаторы включения реле.

Светодиоды N1, N2 – индикаторы состояния вводов 1 и 2.

1. Встроенный 3-х фазный вольтметр на каждый ввод.

2. Пять выходов дискретных управляющих реле (4 NO/NC, 1NO)

3. Восемь входов аварийной сигнализации и дистанционного управления.

4. Программируемые настройки контрольных значений и режимов работы

— Регулируемый верхний порог отключения по напряжению.

— Регулируемый нижний порог отключения по напряжению.

— Регулируемое время отключения по верхнему порогу.

— Регулируемое время отключения по нижнему порогу.

— Регулируемая асимметрия напряжения.

— Регулируемое время отключения по асимметрии.

— Регулируемое время переключения с основного на резервный ввод.

— Регулируемое время возврата на основной ввод при восстановлении питания.

— Регулируемое время продолжительности команды запуска генератора.

— Регулируемое время охлаждения генератора.

— Контроль чередования фаз (вкл/откл).

— Контроль синфазности вводов (вкл/откл).

— Контроль асимметрии фаз (вкл/откл).

— Пуско-наладочный режим работы.

— N1+G режим работы (вкл/откл).

— N1+N2 режим работы (вкл/откл).

— N1+N2+S режим работы (вкл/откл).

5. Управление контакторами, пускателями и моторными приводами.

6. Контроль состояния управляющих силовых контактов.

7. Формирование сигнала «Авария».

8. Питание от контролируемых вводов.

9. Аварийное питание от аккумулятора 12V DC до 1,2А.

10. Встроенное, автоматическое устройство зарядки аккумулятора 12V/1,2А DC.

11. Работа с 1-но и 3-х фазными генераторами/вводами.

12 . Настройки закрываются паролем, ограничивающим право доступа.

Описание работы блока АВР с генератором в режиме N1+G.

Остановимся более подробно на работе блока АВР с автономным 3-х фазным генератором на резервном Вводе2 в режиме N1+G, т.к остальные режимы имеют классический алгоритм работы.
Блок рассчитан для управления генератором с встроенным автозапуском и подключается к предусмотренным входам на генераторе, т.е. АВР-02-Г формирует сигнал на запуск, фактически управляя зажиганием резервного генератора. Самостоятельно, можно доработать предложенную схему, применив дополнительный ряд реле для управления запуском, заслонкой, подачей топлива и т.д.
Обратите внимание! -режим N1+G отключает клемму 16.

Предварительно подключаем блок согласно схеме. Программирование можно начинать после подачи любого напряжения питания 220 АС или 12СD. Как только на блок поступит напряжение от Ввода1, сработает реле К5 оперативного питания, замкнув контакты 1-10, подготовив блок к контролю аварийных ситуаций с питанием от фазы С1. Когда напряжение по вводу окажется в приделах пользовательских уставок сработает реле К1, замкнув контакты 23-24 и будет произведено подключение нагрузки к Вводу1. При возникновении аварии на Вводе1, контакты 1-10 реле К5 разомкнутся и замкнутся контакты 1-11, подготовив блок к контролю аварийных ситуаций с питанием от фазы С2. Через выставленное время задержки (зависит от причины аварии), реле К1 разомкнет контакты 22-24, тем самым отключит Ввод 1 от нагрузки. Питание блока перейдет в аварийный режим от резервного аккумулятора 12V DC. Клеммы подключения аккумулятора N-12, являются, также, выходом автоматического зарядного устройства, контролирующего входное напряжения и ток зарядки. Далее, через 3 сек (фиксированное время) реле К4 замкнет контакты 29-30 , что будет являться сигналом на запуск генератора. Время длительности сигнала Тзап выставляется пользователем ( допустим выставили Тзап= 30 сек. ) В течении 30 секунд генератор должен запустится и на Вводе2 должно появится рабочее напряжение, которое будет зафиксировано через клеммы зажимов А2, В2, С2. Питание на блок АВР-02-Г начнет поступать от Ввода2. Если напряжение в норме, сработает реле К2 замкнув контакты 22-26 и нагрузка будет подключена к генератору.

После восстановлении напряжения на Вводе1, сработает реле К5, произойдет отсчет обратного времени восстановления Тв и после сработает реле К2, отключив нагрузку от генератора, а через время переключения Тп включится реле К1, нагрузка будет подключена к Вводу1. После отключения реле К2, реле запуска генератора К4 остается включенным, давая проработать генератору в холостом режиме в течении установленного времени охлаждения Тохл; после чего реле К4 разомкнется и заглушит генератор.

Если по каким-либо причинам в течении 30 сек(Тзап), в момент первого запуска генератора, не начало поступать напряжение от генератора, контакты 29-30 реле К4 разомкнутся и сигнал на запуск будет снят. Через время равное 60 сек (Тзап х 2) произойдет повторная попытка запуска генератора. По такому алгоритму будут произведены 4 попытки запуска. После четвертой, неудачной попытки, на индикаторе высветится «ошибка генератора» и попытки запуска будут остановлены до снятия ошибки. Ошибка снимается отключением питания блока или автоматически через 3 мин после появления напряжения на Вводе1.

Если планируете использовать блок с однофазным генератором/вводом, необходимо установить перемычки на клеммы А,В,С .

Автоматическое включение генератора при отключении электричества

Резервный генератор электропитания в домашних условиях – вещь крайне необходимая, что объясняется участившимися сбоями в энергоснабжении жилых домов. Но даже его наличие не гарантирует положительный результат, если в устройстве не предусмотрено автоматическое включение. Именно поэтому так важно, чтобы в распоряжении хозяина квартиры оказался генератор с автоматическим запуском при отключении электроэнергии. После его приобретения любой пользователь избавится от проблем, связанных с потекшим холодильником и необходимостью обходиться какое-то время без света, ТВ, ПК и других удобств цивилизации. Особую важность приобретает этот вопрос для людей, проживающих в сельской местности, где выключение электричества – явление регулярное.

Типы генераторов, их преимущества и недостатки

Особенности конструкции резервного генератора позволяют организовать его подключение к питающей линии при пропадании электричества следующими двумя способами:

Ручной режим, когда пользователь должен подойти к устройству и запустить его самостоятельно.
Автоматический запуск, при наличии которого блок будет включаться без участия человека.

Основное условие автоматического срабатывания резервной системы – наличие в приобретенном устройстве электрического стартера, являющего обязательным элементом такой схемы.

Перед походом в магазин и приобретением устройства автоматического ввода резерва АВР (в зарубежных моделях оно называется ATS) обязательно нужно убедиться в том, что стартер в комплекте присутствует.

Автоматические генераторы могут работать на различных видах топлива, в соответствии с которыми они подразделяются на следующие классы:

бензиновые;
газовые;
работающие сразу на двух видах топлива.

Читать еще: СЕ генераторы последние данные

Выбор конкретного горючего для резервной системы зависит от предпочтений и возможностей каждого пользователя.

К бесспорным преимуществам применения электрогенераторов следует отнести обеспечение питанием 220 Вольт при пропадании централизованного энергоснабжения. Но за эту возможность приходится расплачиваться рядом неудобств, заключающихся в следующем:

шумность при работе, мешающая всем проживающим в квартире людям;
высокая стоимость и необходимость обслуживания (ремонта);
значительные габариты.

Кроме того, при эксплуатации в частных строениях и на даче в зимнее время они нуждаются в дополнительном обогреве.

Возможности электрогенератора и характеристики

Генератор с автозапуском при отключении электричества нормально включается лишь при наличии блока ATS, при своей работе не нуждающегося во вмешательстве человека. Эти изделия представлены на рынке различными моделями, отличающимися своими характеристиками, среди которых выделяются:

возможность автоматического включения при ухудшении качества электрического питания;
высокая скорость переключения на АВР;
автоматическое возвращение к безаварийному режиму работы (отключение при восстановлении сети).

Сложность использования этих устройств в домашних условиях объясняется также их высокой стоимостью.

ATS или генератор с дополнительной функцией

Автоматический запуск генератора при отключениях электричества реализуется одним из следующих способов:

Путем приобретения отдельного блока ATS и согласования его работы с уже имеющимся в доме генератором, лишенного этой опции.
Использованием модели генераторного устройства с функцией ATS.

Каждый из этих вариантов имеет свои достоинства и недостатки. В первом случае придется смириться с дополнительными издержками при минимуме преимуществ. Второй подход выглядит более предпочтительным, поскольку на нем можно заметно сэкономить, не теряя в качестве работы прибора.

Если в купленном генераторе имеется электрический стартер, можно обойтись без ATS. Для его превращения в генератор с АВР потребуется доработка конструкции.

Самостоятельное изготовление и подключение

Сделать устройство с АВР можно своими руками, если воспользоваться комплектующими элементами, имеющимися в типовых заводских моделях. Основной и самой затратной частью самодельного автомата является универсальный контроллер, а для переключения режимов работы используются типовые контакторные устройства. Для размещения всего комплекта деталей и узлов потребуется монтажный шкаф соответствующего размера. В качестве силового модуля для схемы АВР рекомендуется использовать подходящий блок питания на 1-3 Ампера. Исходя из указанного параметра, его мощность, расходуемая на собственные нужды – не менее 2,5 кВт.

В изготавливаемом самостоятельно устройстве должны иметься:

переключатель режимов;
резервное питание (аккумулятор), подключаемый в моменты переключения с одного режима на другой;
устройство электромеханической защиты (силовой автомат на соответствующую токовую отсечку).

При подборе контроллера для генератора обращается внимание на наличие опции управления инверсной воздушной заслонкой вместо традиционной механической системы.

При выборе типа контакторов исходят из допустимой токовой нагрузки, приходящейся на их рабочие элементы – силовые контакты, срабатывающие на отключение. Все детали берутся только заводского изготовления. Приобрести их можно в специализированных центрах торговли.

Непосредственная сборка генератора с АВР производится в следующем порядке:

В заранее намеченном месте крепится электрический шкаф, в его внутреннем пространстве размещаются все подобранные узлы и детали.
Посредством медных проводников подходящего сечения проводится монтаж оборудования согласно заранее прорисованной схеме.
На завершающей стадии оголенные части проводов подсоединяются к соответствующим контактам оборудования.

При сборке схемы важно следить за тем, чтобы проводники между собой не пересекались, а контакты и клеммы оставались в открытом доступе.

В управляющую систему готовое устройство включается по классической схеме.

Автозапуск для генератора универсальный

Большой выбор удлинителей и катушек

По доступным ценам

Широкий ассортимент кабельной продукции из Украины

Всегда на складе более 2000 позиций

Модульные автоматические выключатели и дифзащита

От ведущих мировых производителей

НОВАЯ ПРОДУКЦИЯ БРЕНДА KOPOS

Как работает генератор с автозапуском (АВР)

Системы кабельных лотков из проволоки OBO

Гибкость ваших возможностей.

Универсальный конструктор

Кабельные лотки из проволоки можно устанавливать не только вдоль и прямо. Иногда на пути становятся препятствия, обусловленные конструкцией здания, или просто необходимость проведения лотков горизонтально, вертикально или под углом. С помощью специального инструмента OBO кабельные лотки из проволоки OBO можно очень просто нарезать на части нужной длины. Простой и проверенный на практике монтаж: с помощью быстрых соединителей GRS лотки быстро объединяются в целую конструкцию без болтов. Поэтому любая неожиданность на рабочей площадке будет вам по силам.

G-образные проволочные лотки с механизмом фиксации Magic для прямого монтажа в стенах и потолках

Оптимальное использование помещения

Кабельные лотки можно устанавливать почти везде, даже в узких помещениях. В любой ситуации конструкцию G-GRM можно применять как в стенах, так и потолках. Они прекрасно показывают себя на деле особенно при монтаже в межэтажных перекрытиях, серверных помещениях и административных зданиях.

Универсальный материал

G-образные проволочные лотки Magic имеют много вариантов поверхностей, каждая из которых подходит для различных областей применения: в сухих и влажных помещениях, на улице, в пищевой промышленности и в строительстве тоннелей. Ассортимент охватывает гальванически оцинкованные модели и оцинкованные погружением в раствор, а также варианты из высококачественной нержавеющей стали. Гибкие решения удовлетворяют самые разнообразные потребности.

Гибкость, надежность и простота крепления

Инновация от компании OBO: кабельные лотки из проволоки с запатентованной системой соединения GR-Magic® — новый взгляд на быстрый монтаж и гибкость применения.

Компания OBO предлагает стандартную конструкцию проволочных лотков OBO GR-Magic® или инновационную G-образную модель. Благодаря усовершенствованной и запатентованной системе соединений OBO систему можно установить и закрепить без заводского инструмента за считанные секунды.

Для продления соединителей не нужны ни соединительные элементы, ни монтажный инструмент. Достаточно просто соединить части конструкции и готово. Это лишает необходимости хранить лишние элементы на складе и дает возможность уменьшить расходы. Новый проводной лоток GR-Magic® обеспечивает быстрый монтаж без потери стабильности и грузоподъемности. Испытание нагрузкой доказали, что системы GR-Magic® по своим свойствам абсолютно соответствуют традиционным винтовым соединением. Электрические и механические свойства соответствуют нормам Общества немецких электриков (VDE) 0639 и новым нормам Международной электротехнической комиссии (IEC) / европейским нормам (EN) 61537. Кроме того система GR-Magic® поддерживает крепления на кронштейне без болтов.

Быстрый монтаж и универсальность применения — не единственное преимущество инноваций OBO: система кабельных лотков из проволоки GR Magic® прошла испытания на огнестойкость согласно части 12 стандарта DIN 4102 и доказала свою надежность и стабильность. Конструкция прошла проверку нагрузкой кабелей весом 15 кг / м и опорной базой от 1,5 м. Система GR-Magic® продолжает расширять спектр поддержки функций. Точная выверенность, скорость монтажа и надежность делают систему идеальным выбором.

Автоматика для генератора (АВР)

ООО «Техкам-Сервис» является разработчиком и производителем автоматических систем управления дизельными и бензиновыми генераторными станциями. Автоматика для генератора, купить которую можно в нашей компании, позволит управлять процессами запуска и остановки станции без вашего участия. С 1998 года наши специалисты тестируют, отбирают и предлагают к приобретению самые надежные модели генераторов, различных фирм-производителей, в разных ценовых категориях, с лучшим качеством в своем классе. Помимо этого, на нашем сайте вы сможете приобрести генераторы с автозапуском, инверторные системы, а также уникальные комплекты резервного электроснабжения:

на базе генератора, с ручным переключением в случае отсутствия электропитания в сети;
с автоматическим запуском генератора;
на базе инвертора, с ручным переключением на резерв и обратно в сеть;
на базе инвертора и генератора, в случае полного отсутствия сетевого электроснабжения;
на базе инвертора и генератора, с автоматическим вводом резерва и преимущественным использованием инвертора.

Читать еще: Как подключить бензиновый генератор к сети дома

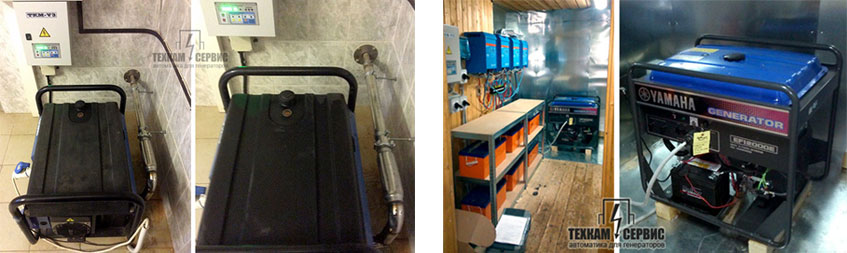

Для монтажа и сервисного обслуживания генераторных станций предлагаем необходимый набор запасных частей и сопутствующих товаров. Для безопасной эксплуатации оборудования имеются: порошковые огнетушители, вентиляторы для отвода излишней тепловой энергии, светодиодные светильники для автономного освещения.

Для уменьшения шума, производимого генератором, в наличии: глушитель, система отвода выхлопных газов, контейнер для генератора производства «Техкам-Сервис».

Кроме того, готовы выполнить монтаж и сервисное обслуживание, ремонт генератора, автоматики для генератора, как в собственной мастерской, так и с выездом на объект заказчика.

Автозапуск для генератора ТКМ

Основным направлением деятельности ООО «Техкам-Сервис» является разработка, производство и монтаж автозапуска для генератора серии ТКМ. Каждый комплект нашего оборудования, включающий в себя блок автоматики для генератора (АВР), готов надежно и безотказно работать в течение многих лет. Генераторы с автозапуском ТКМ позволяют осуществлять бесперебойное снабжение потребителей энергией при отключении электричества, контролировать параметры станции, выполнять тестовые процедуры. Автоматика для генератора (АВР) ТКМ V3 — универсальное оборудование для однофазных и трехфазных бензиновых, а также дизельных агрегатов мощностью до 30 кВт (рассчитано на силу тока от 40 до 65А).

Преимущество применения автоматики для генератора ТКМ в том, что даже в случае замены генератора, менять блок ТКМ нет необходимости. Стоит подобрать исполнительное устройство — и оборудование готово к работе. А в случае выхода из строя платы, наши специалисты, в течение 1-2 дней, отремонтируют или заменят её.

Все представленное оборудование имеет необходимые сертификаты соответствия.

Видео-обзор автоматики для генератора ТКМ

© 1998–2020 ООО «Техкам-Сервис».
Ведущий разработчик и изготовитель систем управления резервным питанием на базе дизельных и бензиновых генераторов.

Новость недели

Резервный автономный источник электроэнергии (генератор) сегодня необходим не только дома и на даче, но и на производстве, и в офисе. Бензиновые, газовые или дизельные генераторы помогают решить множество производственных и финансовых вопросов.
Наша компания специализируется на разработке и техническом воплощении Ваших пожеланий, в проведении монтажа и сервисного обслуживания систем автоматического запуска генераторов.
Автоматический ввод резерва (АВР) — система подключения автономного источника резервного питания, незаменима в случае, если возникли перебои с электропитанием из основного источника. Щит АВР автоматически и в кратчайшие сроки запускает генератор (бензиновый, дизельный, газовый) в критических ситуациях — при исчезновении напряжения в сети или при снижении его допустимых пределов. При возобновлении нормального электроснабжения контролер АВР выключает генератор, автоматически осуществляя переключение нагрузки на стационарную сеть.
Наши системы автоматического запуска бензиновых, дизельных и газовых генераторов имеют ряд преимуществ:
— отсутствие необходимости переключать потребители энергии вручную на генератор с внешней сети;
— автоматический запуск автономного генератора через 5-20 секунд;
— автоматическая остановка генератора при появлении внешней сети;
— система автоматического запуска идеально подходит для газового, бензинового или дизельного генератора, имеющего электростартер;
— приемлемая цена на все автоматические системы запуска различных модификаций;
— система универсального подключения вводов;
— тестовый и ручной режимы работ в системе «автомат»;
— контроль над параметрами генератора и сети;
— индикация ошибок и аварий;
— индикация частоты, напряжения, мощности;
— роторные преобразователи фаз;
— устройства автоматического ввода резерва АВР, ЩАП, УАВР, ШАВР;
— шкафы управления вентиляторами дымоудаления, пожарной автоматикой;
— конденсаторные шкафы;
— щиты управления клапанами дымоудаления КДУ и огне задерживающими клапанами ОЗК;
— легкость и простота монтажа систем автоматического запуска;
— при необходимости можно произвести ручной запуск генератора;
— простота и удобство при эксплуатации;
— ряд сопутствующих дополнительных функций по желанию заказчика.
— возможность заказа системы автоматического запуска «под ключ»;
— возможность проведения качественного сервисного обслуживания.
На сегодняшний день на рынке существует множество бензиновых, газовых и дизельных генераторов. Сборка генераторов производится с использованием современнейших технологий, соответствующих существующим стандартам качества и безопасности. Наша компания, ООО»ИлИра», обеспечивает официальную гарантию на оборудование и приемлемые цены. Наши специалисты по Вашему заказу создадут ящики управления по предоставленным схемам или обозначенному Вами техническому заданию. Возможно написание программы для ОВК, программирование контроллеров Siemens PXC и Segnetics Pixel. В случае необходимости, мы осуществляем все необходимые пусконаладочные работы, шеф-монтаж оборудования и предоставляем ряд других профессиональных услуг. Все рабочие моменты обговариваются индивидуально с каждым клиентом. Мы гарантируем качество и надежность наших систем!

ЩАПг для генераторов с встроенным автозапуском 3/1 фазный (универсальный) 40 ампер 20/8 квт, задержка на прогрев генератора

Подробное описание, технические характеристики, схемы подключения:
В данный момент на рынке появилось много бензиновых и дизельных генераторов с встроенной системой автоматического запуска при пропадании напряжения в основной сети.
Устроены они таким образом, что при питании от основной сети вся нагрузка дома или других потребителей идет через генератор. Это очень неудобно — генератор нельзя отсоединить
для техобслуживания да и что делать если у вас основная сеть трехфазная а генератор однофазный?
Нами был разработан специальный щит ЩАПг для таких генераторов. Наша автоматика при пропадании напряжения в основной сети ожидает запуска генератора.
После запуска и прогрева генератора (программируемое время прогрева) подключит потребителей
к генератору. После восстановления питания в основной сети переключит потребителей обратно.

Щиток ATS работает с генераторами:

Aiken MG 10000AD
Aiken MG 5500AM
Aurora AGE 7500 DZN
Elitech БЭС 6500 А
Eland LA 6500 ABP
Green Field E4500PRO ATS
Green Field E5500PRO ATS
Green Field E7000PRO ATS
Green Field PRO 7000 E ATS
GROST 5GF-5A
GROST DG6700TAO
HUTER DY6500LXA ATS
Huter DY8000LXA
Hyundai HHY7000FE ATS
Hyundai HHY9000FE ATS
Mitsumoto MM-6500AUTO
Patriot Garden&Power SRGE 7500E AUTO
Патриот SRGE 7500E Avto
Prorab PRORAB 6600 ЕВA
ShtormPower LT6500EB-ATS
ShtormPower LT8000EB-ATS
SKAT УГБ-6000Е/ATS
SENDA 4500E-ATS
SENDA 5500E-ATS
SENDA 7000E-ATS

и другими, с встроенной в генератор штатной системой автозапуска при пропадании напряжения на контролируемой входе.

Технические характеристики

Номинальный ток щита АВР 40А 1/3 фазный 8/20кВт
Время прогрева генератора 0-600 секунд
Подходит как для 3-х фазной так и для 1 фазной основной сети.

Схема подключения — см. PDF приложение ниже ↓

Теги: как подключить генератор с вмонтированной системой атс к дому, подключение HUTER DY 8000LX c встроенным АВР бензиновый генератор с автозапуском как подключить к щиту

Скачать PDF описание ЩАПг для генераторов с встроенным автозапуском 3/1 фазный (универсальный) 40 ампер 20/8 квт, задержка на прогрев генератора

Другие товары раздела:

Внимание! Вы можете заказать ЩАПг для генераторов с встроенным автозапуском 3/1 фазный (универсальный) 40 ампер 20/8 квт, задержка на прогрев генератора , оставить свой отзыв о товаре или получить дополнительную информацию прямо сейчас!
Для этого заполните форму ниже и нажмите кнопку отправить письмо.

0 0 голоса

Рейтинг статьи
