Перекидной автоматический выключатель для генератора

Реверсивный рубильник ABB , перекидной рубильник модульный.

Реверсивный рубильник — это ручной переключатель. Он необходим для переключения питания электропроводки дома с городской линии на генератор.

В отличии от автоматического включения резерва — АВР, с помощью реверсивного (перекидного) рубильника происходит ручное включение резерва. То есть, если в городской линии нет напряжения необходимо вручную запустить генератор и переключить его, когда в городской линии напряжение появляется необходимо вручную переключить на линию города и выключить генератор.

Особенность перекидных рубильников заключается в том, что переключение происходит с разрывом цепи, они имеют три позиции: I — 0 — II, или: городская линия — 0 — генератор.

На сегодняшний день, для ручного включения резерва частного дома, почти всегда используются реверсивные (перекидной, модульный) рубильники фирмы ABB.

При электромонтаже в частных домах достаточно двух типов: ABB OT63F3C и ABB OT40F3C, соответственно на 63А и 40А.

Для примера показана схема подключения для трёхфазной схемы электропроводки дома и однофазного генератора.

Эти устройства выпускаются для трёхфазных сетей, но их, без проблем, возможно использовать и в однофазных схемах электропроводки.

Реверсивный рубильник АВВ — модульный, это компактное, современное и надежное устройство. Монтаж возможен в любом щитке на DIN-рейку.

Автоматический ввод резерва АВР на базе реверсивных рубильников

Компания ПромЭлектроСервис НКУ — сертифицированный производитель электрощитового оборудования 10/6/0,4кВ. В нашем распоряжении — 3 производственных площадки в Санкт-Петербурге (более 1600м 2 ), большой штат инженеров и монтажников. Мы предлагаем вам конкурентные цены, высокое качество электрощитов и оперативные сроки поставки.

В качестве коммутирующих элементов в шкафах автоматического ввода резерва АВР обычно используются контакторы или автоматические выключатели с электроприводом. Это проверенный механизм коммутации, “закрывающий” все номиналы токов от 16 до 6300А. Несколько меньшей популярностью пользуется вариант, когда ввод резерва обеспечивается реверсивными (перекидными) рубильниками с моторными приводами. Такие шкафы называются АВР на реверсивных рубильниках и рассчитаны на номинал от 160 до 2500А.

Реверсивные рубильники по схеме I-0-II представляют из себя конструкцию, состоящую из двух стандартных выключателей нагрузки, соединенных специальным механизмом, который исключает включение второго источника питания при включенном первом.

Для работы в АВР рубильник снабжается моторным приводом, который по сигналу от блока управления, диспетчерского пункта или реле контроля фаз через разрыв питания -0- переводит контакты рубильника на 2й ввод. К наиболее популярным рубильникам с моторным приводам относят серию OTM ABB. Аналогом может служить Sosomec Atys.

Для автоматического/дистанционного управления реверсивным рубильником с моторным приводом требуется специальный блок резерва, к примеру — АВР ATS ABB, ODPS230, ODPSE230C или Zelio Logic, который программируется по времени срабатывания и возврата на основной ввод, уровню напряжения, и логике работы.

Так как рубильник не защищает от перегрузок и коротких замыканий — для защиты отходящих линий должны ставиться автоматические выключатели соответствующего номинала.

Преимущества схемы АВР на реверсивных рубильниках:

• Встроенная механическая блокировка одновременного включения двух вводов за счет среднего положения контактов в схеме I-0-II
• Силовые контакты цепи могут быть замкнуты только в I или II положении
• Возможность ручного управления при неисправности моторного привода или электронного блока управления
• Возможность переключения под нагрузкой даже при токах с высокой индуктивной составляющей

Недостатки схемы АВР на перекидных рубильниках:

• Более дорогая цена, по сравнению с АВР на контакторах и АВР на моторных приводах
• Отсутствие встроенной защиты от перегрузок, коротких замыканий
• Более длительное время переключения на резерв

Если в щитах ВРУ или ГРЩ предусмотрена ручное переключение нагрузки на другой ввод с секционированием — для переключения между секциями используются реверсивные рубильники соединенные по схеме “крест” (например ВР-32). Более подробно о шкафах ГРЩ, щитах ВРУ и АВР с секционированием.

В частных домах, коттеджах, загородных домах отдыха в качестве резервного источника питания часто используют дизельные генераторы. Исчезновение напряжения на 5-10 минут для таких потребителей не являются критичным, поэтому в таком случае реверсивные рубильники используются для ручного переключения нагрузки между электросетью и ДГУ. Минусом такой схемы является необходимость каждый раз идти к генератору, вручную запускать его, ждать пока он прогреется и выйдет на номинальные обороты, а потом идти к щитку и переключать на 2й ввод.

Для ручной коммутации нагрузки при номинальных токах от 16 до 125А часто используют реверсивные (перекидные) рубильники OT ABB.

Переключатель групповой I-0-II, 63A 500В АС, 4.5кА, 8P, 2x(3L+N), c общими точками снизу, ширина 8M

Доставка в любой город Украины
в течении 2-3 рабочих дней;

Возможность предоплаты
через ПриватБанк;

• Описание
• Характеристики
• Также покупают

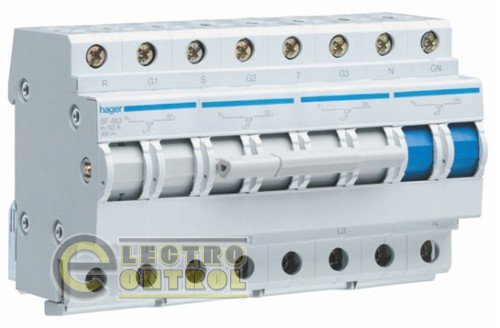

Переключатель ввода резерва SF463 , полюса 3+N (разрыв нейтрали), на DIN-рейке прибор занимает 8 стандартных модулей, 63А/400В — представитель коммутационного модульного устройства известного немецкого бренда Hager. Переключатель I-0-II еще называют перекидным или реверсивным рубильником . Перекидной рубильник Hager служит для обеспечения ввода резервного питания. По сути, это переключатель с основного питания на резервное (генератор, инвертор). В использовании перекидного рубильника нет риска размыкания по причине прекращения подачи электропитания: он выключает и изолирует как первичные цепи электропитания, так и цепи резервного источника питания. С помощью переключателя I-0-II обеспечивается непрерывность эксплуатации приборов. Данная модель не оборудована дугогасительными камерами, потому не рекомендуется регулярное переключение под нагрузкой. В случае подключения генератора: если пропало питание на основной линии — переключить нагрузку на генератор и лишь после этого заводить мотор генератора.

На схеме показано принцип применения переключателей I-0-II ввода резерва:

Различаются реверсивные рубильники по показателю номинального тока и в зависимости от потребления и вводной сети (1-2-3-4-х полюсные). Выбирая реверсивный рубильник, нужно исходить из номинальных показателей, на которые он рассчитан (в зависимости от напряжения сети):

Важно! Силовые цепи должны быть защищены от перегрузки. Сам переключатель не является защитным устройством и не защищает от токов утечки и короткого замыкания. Максимальный ток КЗ, который кратковременно может выдержать прибор не более 4,5 кА! Для защиты переключателя обязательно использовать автоматические выключатели.

• Номинальное напряжение: 400В;
• Номинальное импульсное напряжение: 4 кВ;
• Номинальное напряжение изоляции: до 500 В;
• Номинальный ток: 63 А;
• Количество модулей: 8;
• Число полюсов: 3+N;
• Монтаж: в распределительный щит на DIN-рейку;
• Температура эксплуатации: от 0 до +45 град. Цельсия;
• Переключатели соответствуют стандарту EN 60947-3 и EN 60669-1 .

Поэтому, если Ваша цель — электрооборудование повышенной безопасности, то стоит выбрать товар концерна Hager . К тому же, данный бренд обладает огромным выбором, потому каждый может найти здесь изделия под свою электросеть.

Перекидной автоматический выключатель для генератора

В дачных массивах, на садовых участках, в частном секторе и подобных местах актуальны частые перебои с электричеством. Тут могут отключить свет на час, на целый день или на более длительное время. Это создает не мало проблем, так как человек уже не представляет себе жизнь без электричества. У него дома работают: холодильник, телевизор, освещение комнат, насос для полива огорода и тому подобное.

В таких места очень популярны бензиновые электростанции. Отключили свет — завел бензогенератор и дальше радуешься жизни. Электростанцию необходимо подключать к распределительному щиту через специальную выведенную розетку. Ниже я рассматриваю схему распределительного щита с переключателем «сеть-генератор», который позволяет перейти на электропитание от бензогенератора при пропадании внешней сети и обратно.

Здесь рассматриваю ручное переключение, которое осуществляется с помощью реверсивного рубильника. На всех схемах изображен переключатель фирмы ABB OT40F3C. Это качественный и надежный реверсивный рубильник. У него три положения:

• ручка повернута влево — замкнуты контакты его левой части, а в правой части разомкнуты;
• ручка в вертикальном положении — разомкнуты все контакты (и справа и с лева);
• ручка повернута вправо — замкнуты контакты его правой части, а в левой части разомкнуты.

Если написанное не совсем понятно, то посмотрите самую последнюю схемку и вы сразу поймете как он работает.

Стоит отметить, что если вы будете брать такой реверсивный рубильник на больший ток, то ручка для переключения в комплект не входит. Ее нужно покупать отдельно.

Ниже представлена простая однофазная схема распределительного щита с переключателем «сеть-генератор». Для небольшой дачи или садового домика этого предостаточно. Если у вас большой дом, то тогда тут нужно пересмотреть номиналы входного автомата и увеличить число групповых линий. Тут все индивидуально.

В таких щитках очень удобно использовать индикатор сети. Например, сигнальную лампу ЛС-47. Для чего она здесь нужна? Допустим отключили свет и вы завели электростанцию. Все работает.

Дальше как определить появилось ли в сети напряжение или нет? Не будете же вы каждые полчаса бегать к распредщитку и индикатором проверять дали свет или нет. Это не удобно и со временем забывается. Так можно упустить этот момент и «сидеть» на бензогенераторе до вечера. А бензин нынче дорогой.

В такой ситуации индикатор напряжения сети вам сразу покажет, когда дадут свет. Он просто засветится и вы сразу на него обратите внимание. Его хорошо видно из далека даже через прозрачную крышку щитка. Как только сигнальная лампа загорелась, так сразу заглушили электростанцию и перевели переключатель в режим работы от сети.

Ниже представлена та же самая схема распределительного щита, но уже с сигнальной лампой ЛС-47.

Если вы хотите защитить себя и дачу от утечек тока, то необходимо установить УЗО. Ниже представлена схема с одним общим защитным устройством. Если вы хотите большего, то смело в бой. Тут можно фантазировать до бесконечности.

Для большего понятия работы такой схемы я красными линиями схематично показал состояние контактов реверсивного рубильника и красными стрелками показал направление тока.

Ниже представлена работа от внешней сети.

А тут уже представлена работа от бензогенератора.

А это уже две схемки работы данного распределительного щита в одной. Вроде как мультик получился. Нравится?

По просьбам посетителей сайта ниже выкладываю 3-х фазную схему электрощита с переключателем «сеть-генератор»

Если остались вопросы, то задавайте их в комментариях.

Также не забываем улыбаться:

Идет пьяный мужик домой и об каждый фонарный столб бьется головой. Тут его встречает знакомый и спрашивает:
— А почему это ты так об столбы бьешься, чем они тебе мешают? Обойти не можешь?
— Вовсе не в этом дело, просто я так дорогу домой определяю.
— Не понял.
— А что тут непонятного? Вот еще 3 столба по этой улице, потом еще 7 по другой — и я дома.

Как подключить генератор к сети дома

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). Но не все так просто, как кажется с первого взгляда. В этой статье хотелось бы рассказать о том, как наш народ, желая немного сэкономить на материалах, работе квалифицированных специалистов, умудряется подключать бензиновые и дизельные генераторы.

Итак, недавно побывав в «гостях» у одного из товарищей который, по его словам, работал много лет судовым электриком и знает об электричестве все, в том числе и закон Ома 🙂 …

Так вот, причиной визита стало то, что бензиновый генератор отказывается выдавать жизненно важные 220 В.

При первом же осмотре «клиента», то есть, генератора прилегающего электрохозяйства, стала понятна причина отказа – вышел из строя блок автоматического регулятора напряжения. Немного поговорив с хозяином бензинового генератора и задав пару наводящих вопросов, понял причину выхода из строя миниэлектростанции. Все оказалось достаточно просто.

Во время отключения основного электричества, заказчик подключал генератор в ближайшую розетку, при этом отключая вводной автомат, в итоге на весь дом подавалось электричество от генератора. При появлении электричества в основной сети генератор отключался, переноска отключалась от генератора, и включался вводной автомат.

На самом деле способов подключения генератора к существующей сети дома не так уж и много, и способ, описанный выше, не годится, так как это опасно как для людей, так и для генератора. Всегда существует вероятность того, что человек ошибется в последовательности включения-отключения, что, впрочем, и произошло на данном объекте. После появления электричества наш «Судовой Электрик» заглушив генератор, забыл вынуть розетку из него. Результат ошибки уже описан выше.

Итак, как же правильно подключить генератор? Способов подключения несколько.

1) Перекидной рубильник

Самый простой это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору.

Чтобы было понятнее как и что куда подключать вот вам картинка.

2) Простейший блок АВР на контакторах

Второй способ немного сложнее, но тоже имеет право на жизнь. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост:

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор сети.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Также можно установить дополнительно реле времени, и тогда, при запуске генератора нагрузка будет включена через определенное время, за которое генератор выйдет на свой нормальный режим работы, то есть, он (генератор) прогреется, обороты стабилизируются.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

3) Блок автоматического управления генератором

Третий способ подключения бензинового, дизельного или газового генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению генератора и автоматики. Также необходимо учесть, что для работы генераторной установки в автоматическом режиме, миниэлектростанция должна быть оборудована электростартером.

Схема подключения контроллера АВР «Контакт ЕС»

Так как приходиться регулярно заниматься инсталляцией генераторов и автоматики, в частности АВР «Портофранко», хотелось бы дать пару рекомендаций по выбору автоматики для управления генератором.

Если у Вас в качестве резервного(аварийного) источника электричества установлен простой бензиновый или дизельный генератор и у вас нет особенных требований к генератору, точнее к автоматике которая должна управлять этим самым генератором, смело берите АВР «Портофранко» серии ЛЕ (эконом-версия). Несмотря на свой ограниченный, в плане настроек-регулировок, функционал, автоматика справляется со своей задачей на все 100%. Проверено лично, и не один раз ))). И, к тому же, сэкономите немного денег, что тоже немаловажно…

Если же у вас требования к автоматике более жесткие и вам в дальнейшем потребуется дополнить вашу энергосистему дома, офиса, предприятия какими-то дополнительными устройствами, то тут, конечно же, лучше обратить внимание на АВР серии СЕ или МЕ.

К примеру, недавно пришлось выполнить не совсем стандартную задачу по обеспечению резервным электричеством одного домика, общей площадью под 600 м². Так вот, благодаря гибкости данных АВР-ов, задачу выполнили на ура ))).

Еще одной отличительной особенностью АВР «Портофранко» версий СЕ и МЕ является наличие порта RS-485, через который, используя специальный софт и переходник-адаптер, можно дистанционно посредством ПК следить и управлять работой АВРа и генератора. Адаптер и необходимый софт можно приобрести у производителя АВР.

Как подключить однофазный генератор к трехфазной сети дома

Способов подключения существует несколько. Самый первый — это подключение генератора к выделенной для этих целей группе потребителей.

Другой способ — это использование перекидного рубильника, переключателя на три положения 1-0-2, то есть, в положении «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» — нагрузка отключена, в положение «2» — нагрузка (дом) подключена к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору. Этот метод приемлем в случае использования АВР.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами, то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения блока автоматического запуска генератором – АВР, без использования контакторов вам не обойтись.

Внимание. При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать.

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

В любом случае, если Вы намерены использовать генератор в качестве резервного источника электричества для дома, офиса, производства, рекомендуем обратиться к специалистам, которые произведут монтаж генератора быстрее и качественнее.
